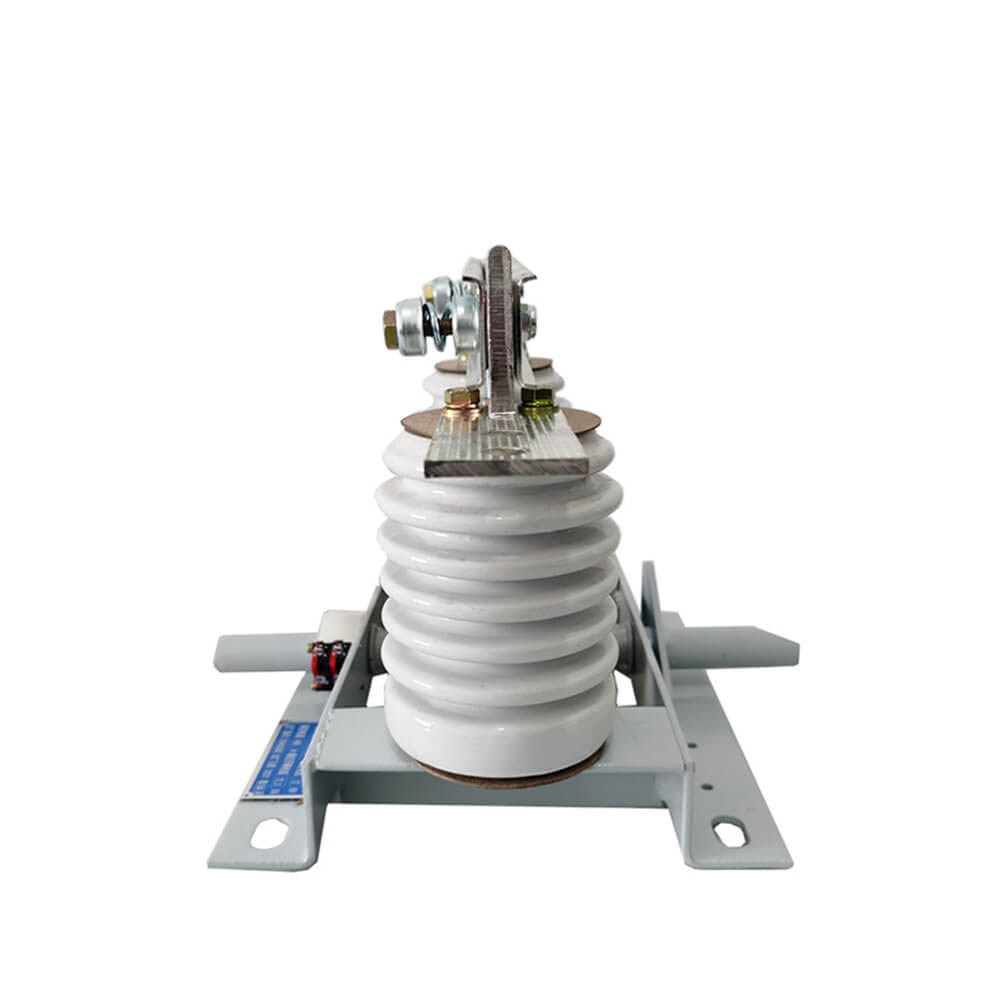

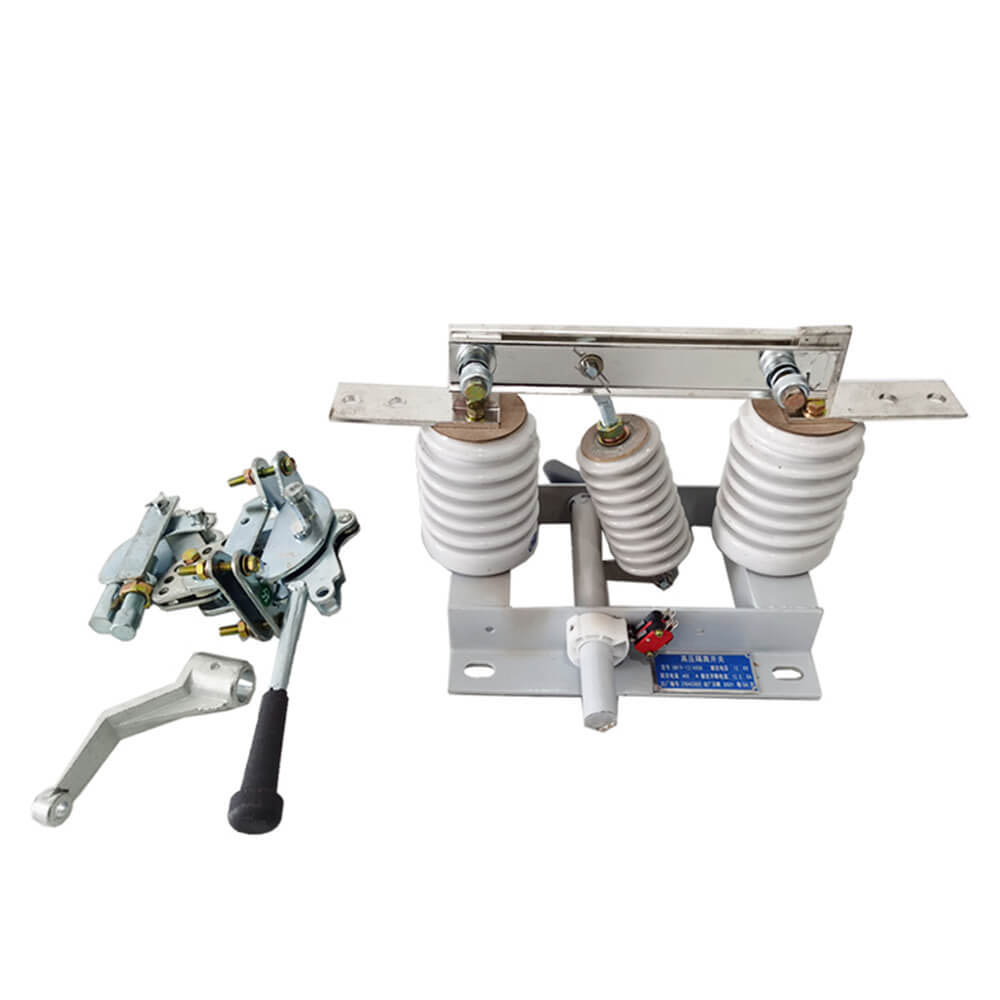

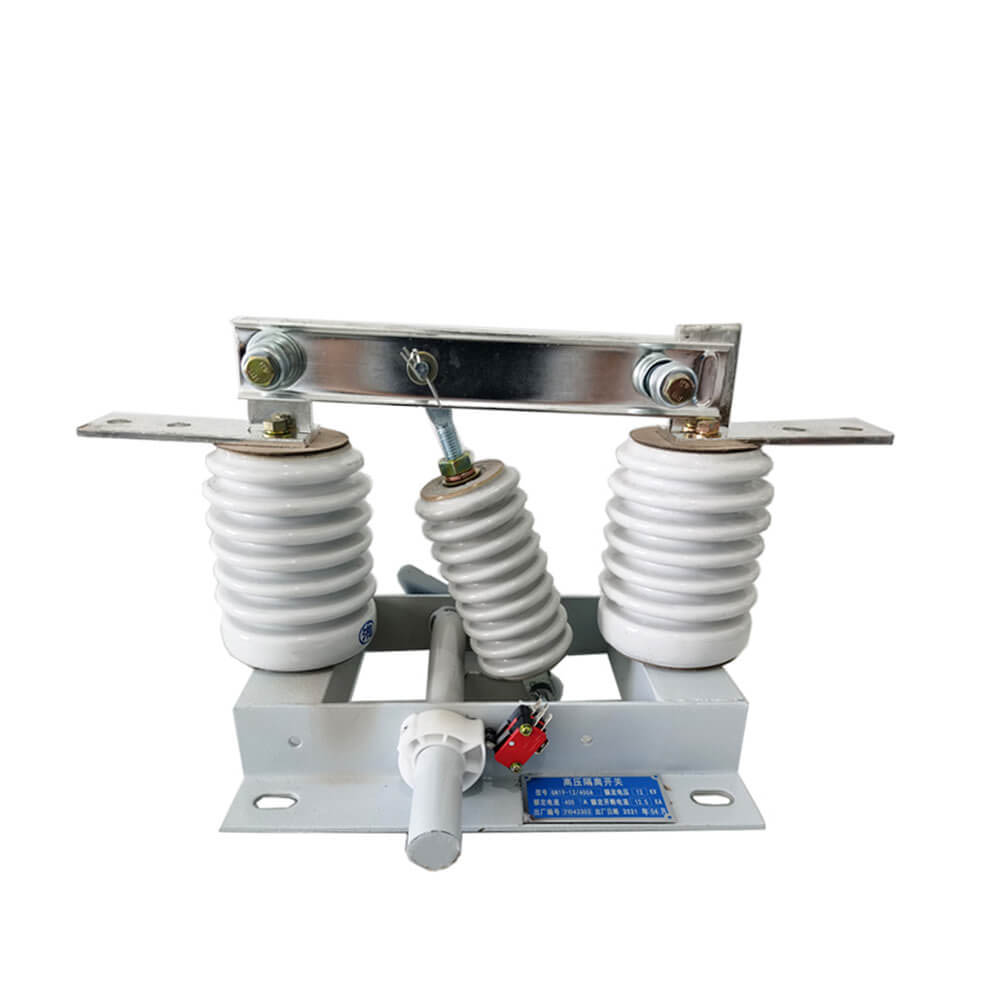

Провідна частина GN19-12/400, 630, 1000, 1250 Тип відключення вимкнена на основі двома ізоляторами стовпа для кожної фази. (GN19-12C/400, 630, 1000, 1250 Type має один ізолятор стовпа та один ізолятор фарфору.) Три фази встановлюються паралельно, а електропровідна частина складається з статичних контактів контактних ножів та контактних власників (або провідних стрижнів). Кожна фаза контактного ножа підключена до середини ізолятора краватки, ізолятора краватки та встановлюється на основі підключеного шпинделя. Шпиндель підключений до з'єднувального стрижня (наданий користувачем) та типу рухомого механізму CS6-1 через ручку. Підключений контактний ніж складається з двох щілинних мідних плит, що не тільки збільшує область розсіювання тепла контактного ножа, щоб знизити нижню температуру, але й покращує механічну міцність контактного ножа, так що динамічна стійкість комутатора покращується. Один кінець контактного ножа встановлений на контактний блок (або на провідному стрижні) болтом (автомобіль шау). GN19-12/1000, 1250, контактуючи з встановленням магнітної замикаючої пластини, Plus ціліЕ з магнітної замикаючої пластини полягає в тому, що коли великий струм короткого замикання для посилення двох контактних ножів канавки між | атракціон. GN19-12/400, 630 Від'єднувальних вимикачів мають невелику межу через струм, тому немає необхідності додавати магнітну замикаючу пластину.
 |
 |
 |

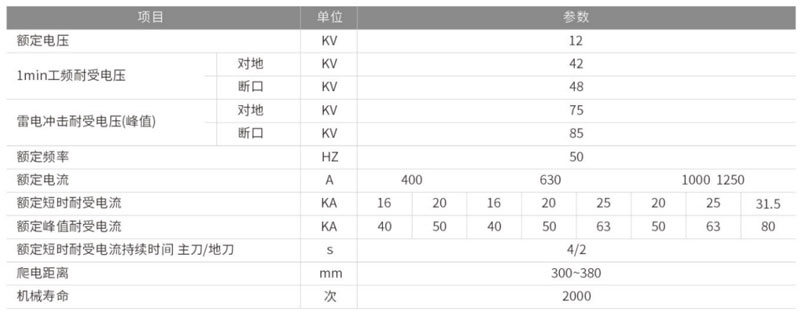

| Модель |
Номінальна напруга (KV) |
Оцінений струм (A) |
Оцінений короткочасний витриманий струм ( / 4s) |
Номінальний піковий витриманий струм ( |
| GN19-12 / 400-122.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12 / 630-20 |
12 | 630 | 20 | 50 |
| GN19-12 / 1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12 / 1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Верхня межа температури навколишнього середовища +40 ℃, нижня межа -l0 ℃, Примітка: Дозволити зберігання та транспортування при -25 ℃
2. Висота не більше 1000 м
3. Відносна вологість: Середній показник не більше 95%, середнє місячне - не більше 90%
4. Тиск водяної пари: середнє значення добово не перевищує 2,2 × 10-3mpa, середнє місячне становить не більше 1,8 × 10-3mpa
5. Навколишнє повітря повинно бути вільним від корозійних або горючих газів, водяної пари та інших очевидних забруднення.
6. Немає регулярної та жорстокої вібрації.
Примітка. Будь ласка, зверніться до виробника, щоб вирішити проблему, якщо вона не відповідає вищезазначеним умовам
● Прийміть OEM & ODM: Так
● Сертифікат: CE, звіти про тестування
● Час виробництва: 7 ~ 12 робочих днів
● Гарантійний період: 12 місяців
● Час доставки: 15 днів
● Замовляючи цей перемикач, вкажіть специфікацію моделі, номінальну напругу, номінальний струм та інші технічні дані.
● Якщо є спеціальні вимоги, ви можете домовитись про наше вирішення.
