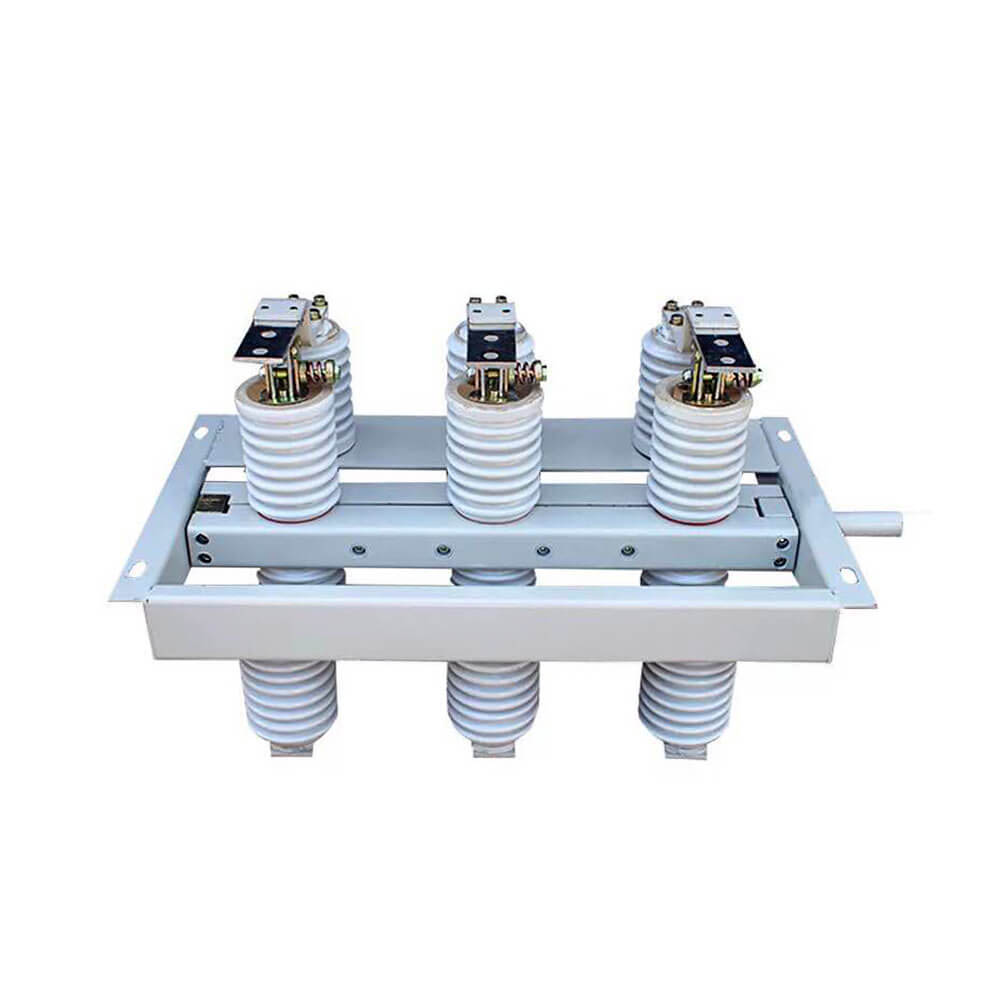

Поворотний внутрішній високовольтний роздільник типу GN30-12
Внутрішній поворотний роз’єднувач високої напруги GN30-12 є новим типом з поворотним ножем. Основна структурна формула полягає в тому, щоб закріпити два набори ізоляторів і контактів на верхній і нижній площинах трифазної загальної низької рами, реалізуючи розмикання і замикання вимикача обертанням ножа. Перемикач GN3-12D додає форму сполучного ножа на основі GN30-12 для задоволення потреб різних систем живлення. Цей виріб має компактний дизайн, невеликий простір, міцну ізоляцію, простий у встановленні та налаштуванні. Він відповідає вимогам "роз'єднувача високої напруги змінного струму та вимикача заземлення" та застосовний до внутрішніх систем з номінальною напругою до 10 кВ змінного струму 50 Гц і нижче. Його можна використовувати як розмикаючий і замикаючий контур, коли є напруга і немає навантаження. Його можна використовувати з розподільними пристроями високої напруги або окремо.

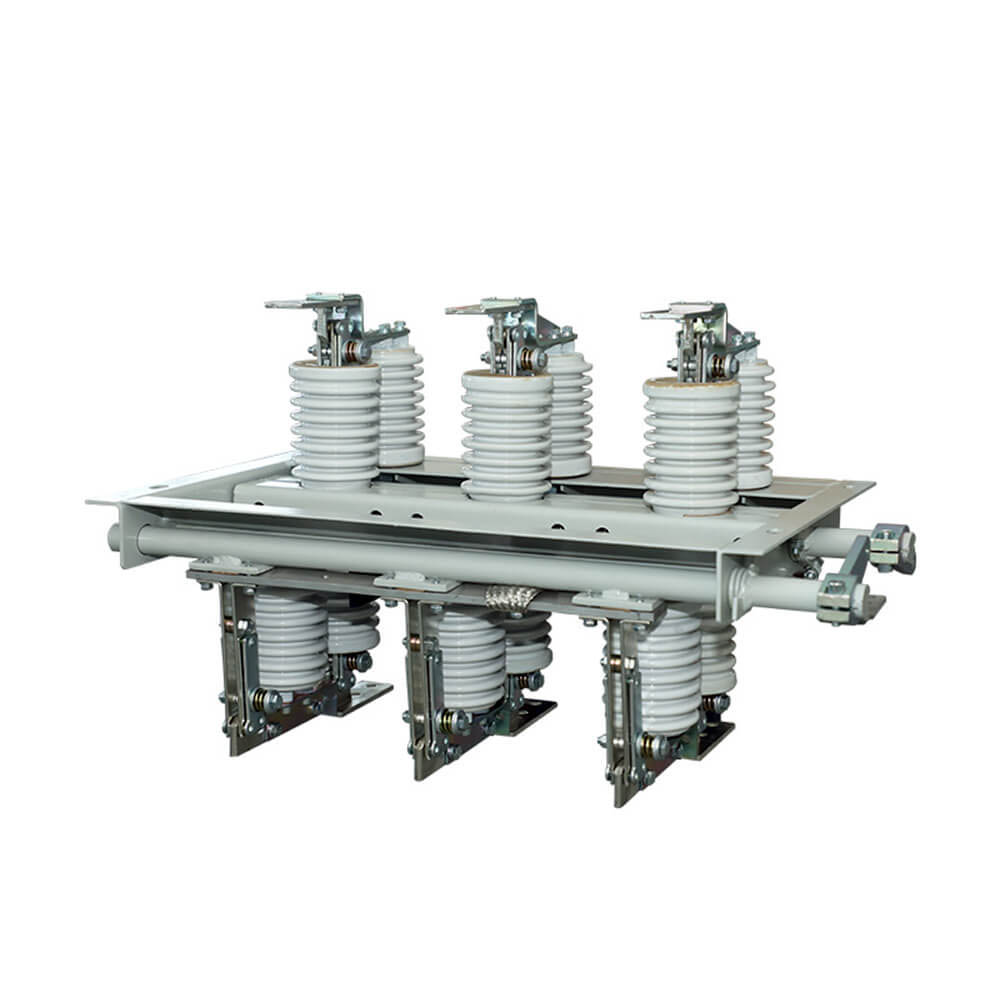

GN30-12 (D) тип ротаційного внутрішнього високовольтного роз'єднувача - це новий тип ізолятора поворотного ножового типу, основна конструкція - це фіксовані дві групи ізолятора та контакту на двох площинах трифазного шасі, через поворотний контакт, реалізуйте перемикач увімкнення-вимкнення. Перемикач типу GN30-12 (D) - це новий тип доданого ножа заземлення на основі перемикача типу GN30-12, який може задовольнити потреби різних систем живлення. Конструкція виробу має компактний, невеликий займаний простір, сильну ізоляційну здатність, легку установку та налаштування, його продуктивність відповідає вимогам GB1985-89 "роздільник високої напруги змінного струму та вимикач заземлення", застосовним до внутрішньої системи живлення з номінальною напругою 10 кВ змінного струму 50 Гц і нижче, для розмикання та замикання кола під напругою, без навантаження. Його можна використовувати з високовольтною розподільною шафою, а також можна використовувати окремо.
Особливості роздільника GN30-12
1. Він виготовлений з керамічних ізоляторів, міцних, стійких до забруднення та не потребує очищення.
2. Використання нової технології срібних контактів, низький контактний опір, хороша електропровідність і висока механічна міцність.
3. Високоякісне обладнання, міцне та довговічне, яке не легко пошкодити, просте у використанні та легке.
 |
 |
| Модель |
Номінальна напруга (кВ) |
Номінальний струм (A) |
Номінальний струм короткочасної витримки 4 с (ефективне значення) (те) |
Номінальний піковий струм (те) |
| ГН30-12/400-12,5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/630- 20 |
12 | 630 | 20 | 50 |
| GN30- 12/1000-31,5 |
12 | 1000 | 31.5 | 80 |
| ГН30-12/1250-31,5 |
12 | 1250 | 31.5 | 80 |
| GN30- 12/D400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN30- 12/D630-20 |
12 | 630 | 20 | 50 |
| GN30- 12/D1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN30- 12/D1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. Висота плаката: не більше 3000 м;
2. Температура навколишнього середовища: не вище +40°C, не нижче -30°C; добовий перепад температур 15°C;
3. Відносна температура повітря в приміщенні: не більше 90% (при +25°С);
4. Інтенсивність землетрусу: не більше 8 градусів
5. На місці встановлення не повинно бути газу, хімічного осадження з парів, сольових бризок, пилу, бруду та інших вибухових і корозійних речовин, які серйозно впливають на ізоляцію та провідність роз’єднувача;
6. У місці установки не повинно бути частих сильних вібрацій
●Прийняти OEM&ODM: ТАК
●Сертифікат: CE, звіти про випробування
●Термін виготовлення: 7~ 12 робочих днів
●Гарантійний термін: 12 місяців
●Термін доставки: 15 днів
●Під час замовлення цього вимикача вкажіть характеристики моделі, номінальну напругу, номінальний струм та інші технічні дані.
●Якщо є особливі вимоги, ви можете домовитися про їх вирішення.
