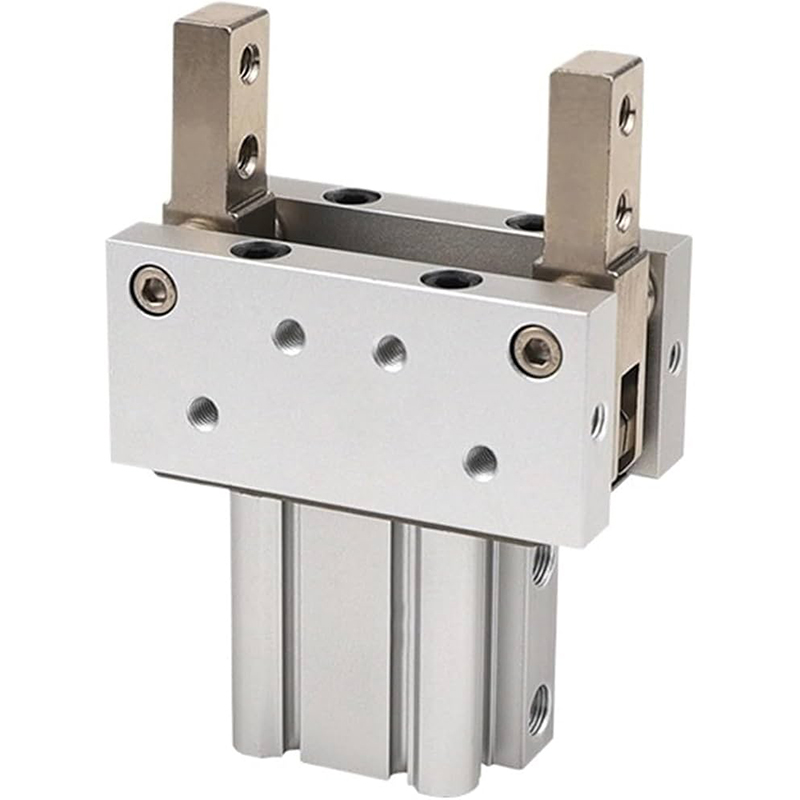

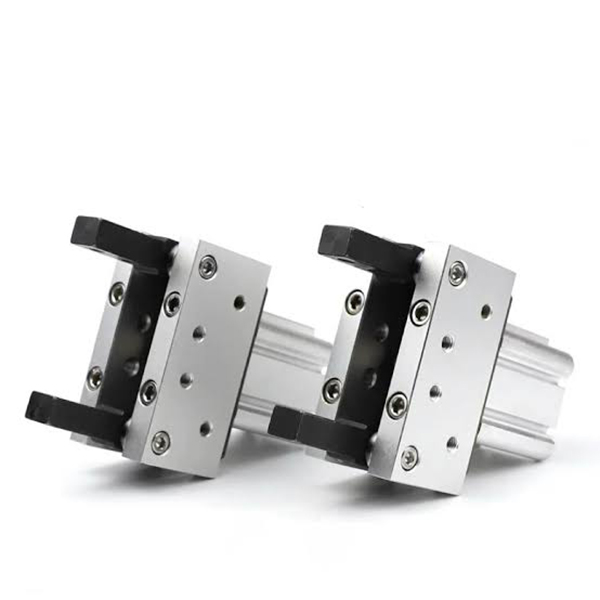

Пневматичний захват із важільним механізмом для важких умов серії MHT2

Бренд: SOLH від Richge Technology

Огляд продукту

     Серія SOLH MHT2 — це поворотний кутовий захват з 2 кулачками з поворотним шарніром. Видатні особливості включають механізм самоблокування перемикання, можливість утримання в разі вимкнення живлення, надвисокий момент затиску та чотиристоронні слоти для встановлення датчика з високою структурною жорсткістю.

     Оптимізовано для затискання, транспортування та позиціонування важких заготовок із суворими вимогами безпеки проти падіння; кращий захват для великих навантажень для автоматизованих станцій високого ризику.

Основна структура та особливості дизайну

     -- Принцип роботи: циліндр тягнути-тягнути в поєднанні з механізмом посилення сили перемикання. Коли губки закриваються, тумблер досягає положення блокування в мертвій точці. Сила затиску збільшується в 3-5 разів, і сила затиску ≥80% може підтримуватися постійно після втрати тиску повітря / відсікання повітря для надійного безпечного самоблокування.

     -- Конструкція корпусу: квадратний корпус із твердого анодованого алюмінію з вбудованим магнітним кільцем. Чотири монтажні канавки (верхній/нижній/лівий/правий) дозволяють безпосередньо збирати магнітні перемикачі серії M9B / A93 без мертвих кутів для компонування датчика.

     -- Тип роботи: подвійної дії (стандартна версія D / оновлена ​​полегшена версія DZ). Щелепи фіксуються в закритому положенні; тяга циліндра скидає губки для відкривання.

     -- Специфікація матеріалу: алюмінієвий циліндр із твердим окисленням, затискачі з високоміцної легованої сталі, зносостійкий з’єднувальний вузол. Висока жорсткість, тривалий термін служби та безмасляна робота без обслуговування.

     -- Гнучке кріплення: кілька монтажних отворів із нарізкою підтримують осьову, поздовжню та горизонтальну установку, що підходить для компактного обмеженого розташування обладнання.

Повне правило кодування моделі

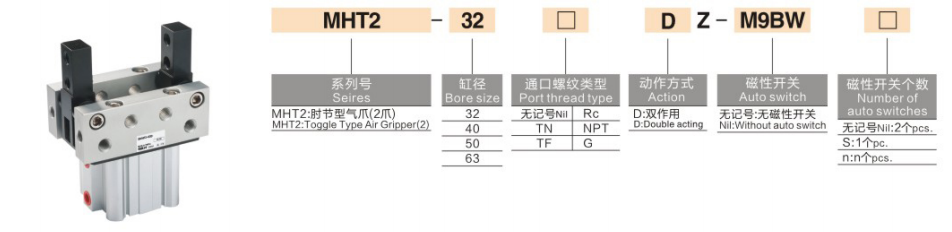

 1. Приклад моделі: MHT2-50DZ-M9BW

  2. Довідкові приклади стандартного замовлення

     -- MHT2-32D: отвір 32, стандартна базова модель подвійної дії без перемикача

     -- MHT2-63DZ-M9B: отвір 63, оновлений полегшений тип DZ, чотиристоронні слоти для датчиків, оснащений магнітним перемикачем M9B

Технічні характеристики універсального ядра (тиск подачі 0,5 МПа)

Основні конкурентні переваги

  1. Потужне самоблокування проти падіння

     -- Конструкція блокування перемикача в мертвій точці зберігає ≥80% сили затиску після припинення подачі повітря або втрати тиску. Ефективне усунення ризику падіння заготовки для високобезпечних автоматизованих виробничих ліній.

  2. Надвисокий момент затиску для важких завдань

     -- Максимальний крутний момент досягає 106 Н·м для моделі φ63, яка здатна захоплювати важкі заготовки 5~50 кг, значно перевищуючи паралельні захвати з еквівалентним розміром отвору.

  3. Гнучке розташування датчиків на 360°

     -- Немає інтегрованої напрямної на корпусі; магнітні перемикачі можна встановити на чотирьох поверхнях для реалізації визначення положення в усіх напрямках, що ідеально підходить для вузьких монтажних порожнин.

  4. Висока жорсткість і подовжений термін служби

     -- Затискачі з легованої сталі та зносостійкі зв'язки підтримують понад 5 мільйонів стабільних циклів, адаптованих до безперервної високочастотної роботи з великим навантаженням.

Варіанти монтажу та типові сценарії застосування

  1. Монтажні форми

     -- Осьовий монтаж: горизонтальне натискання та витягування для транспортування матеріалу конвеєра

     -- Поздовжній вертикальний монтаж: станції завантаження/розвантаження вгору та вниз

     -- Бокове кріплення збоку: бічний затиск для станцій з обмеженим простором

  2. Типове промислове застосування

     -- Автомобільні компоненти: корпуси двигунів, кришки коробки передач, маточини коліс

     -- Автоматизація верстатів: важке лиття, ковані деталі та обробка форм

     -- Транспортування логістики: транспортування металевих піддонів, ящиків і бочок

     -- Станції позиціонування безпеки: підвісні станції проти падіння, безпечні затискні пристрої для пресового обладнання

Порівняння вибору: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-етапний посібник із швидкого вибору

  1. Вибір отвору на основі маси заготовки

     -- 32 ≤ 5 кг；40 = 5~15 кг；50 = 15~30 кг；63 = 30~50 кг. Зарезервуйте мінімум 30% запасу міцності навантаження.

  2. Перевірка кута повороту

     -- Максимальний кут відкриття: MHT2-32 до 28°, MHT2-63 обмежено до 23°. Підтвердьте достатній зазор для цільового розміру заготовки.

  3. Зіставлення конфігурації

     -- Вимога зворотного зв'язку за положенням: виберіть полегшену версію DZ + магнітний перемикач M9B для чотирьохстороннього монтажу датчика

     -- Висока безпека керування над головою: віддайте перевагу MHT2 завдяки унікальній функції самоблокування відключення

Резюме одним реченням

     Самоблокуючий пневматичний захват SOLH MHT2 має структуру посилення сили з’єднання в мертвій точці з можливістю затиску проти падіння вимикання, чотиристороннє кріплення магнітного перемикача та високу жорсткість сплаву, доступне у варіантах D / DZ, ідеальне безпечне захоплення для важких умов роботи для автомобільних деталей, лиття та автоматизації завантаження/розвантаження важких верстатів.
