Механічний реле тиску з герконовою трубкою серії IS10

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH IS10 — це безконтактний механічний реле тиску з герконовою трубкою (сухий геркон), основний компонент контролю тиску для стандартних пневматичних схем. Маючи просту компактну конструкцію та наднадійну роботу протягом тривалого циклу, він широко поєднується з трьома блоками мастила регулятора повітряного фільтра FRL для виявлення тиску повітря в реальному часі та виведення сигналу блокування.

Принцип роботи та внутрішня структура ядра

  1. Принцип дії

     -- Стиснене повітря штовхає поршень проти натягу пружини, вбудований магніт на поршні наближається до герконової трубки, щоб завершити магнітний тригер і провідність ланцюга. Коли тиск повітря падає нижче порогу скидання, пружина штовхає поршень назад, магніт відходить від герконової трубки, і ланцюг переривається.

  2. Основні структурні частини

     -- Поршень із вбудованим постійним магнітом: сприймає зміщення тиску повітря

     -- Геркон (сухий геркон): безконтактне магнітне спрацьовування, нульове механічне контактне стирання

     -- Гвинт регулювання тиску: встановіть поріг спрацьовування вручну за допомогою викрутки

     -- Механічне градуйоване вікно огляду: пряме зчитування заданого значення тиску в одиницях вимірювання МПа

Стандартна таблиця основних технічних специфікацій

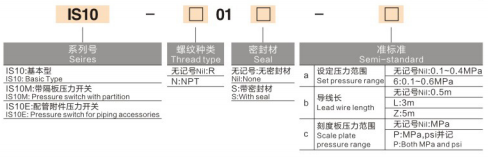

Модель повної серії та два стилі кріплення

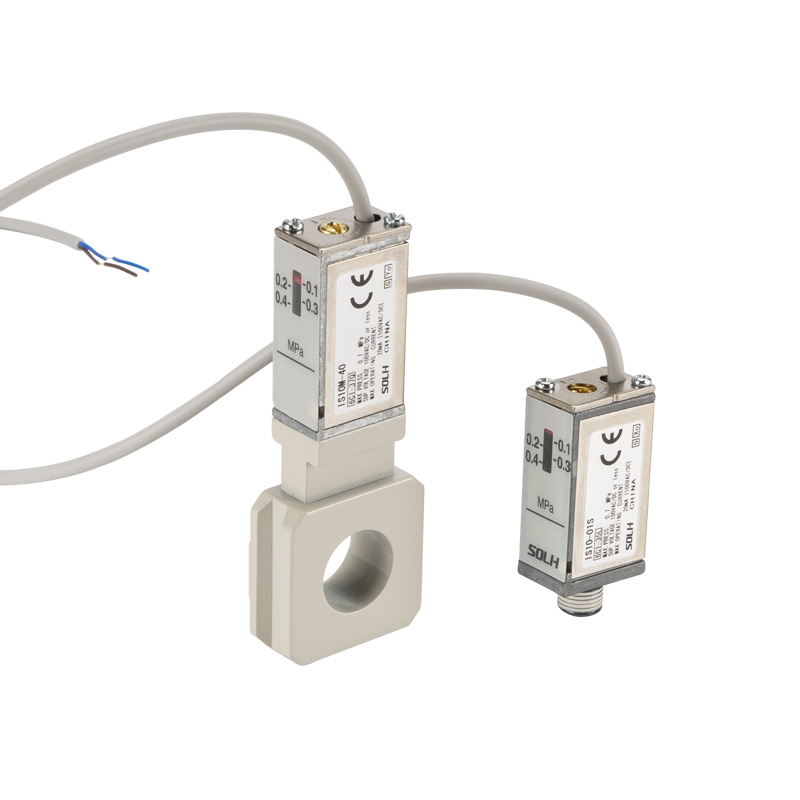

Дві основні інсталяційні структури для різних вимог компонування:

  1. Тип кріплення з вбудованою різьбою (IS10-01S)

     -- Пряме гвинтове встановлення через різьбовий порт R1/8, сумісний з одним циліндром, вихідним отвором електромагнітного клапана та міні-окремими блоками подачі повітря.

  2. Тип кріплення на основі колектора (IS10M / IS10E)

     -- IS10M, оснащений квадратною затискною основою збоку, може бути безпосередньо закріплений на стандартних трьох модульних блоках FRL змінного струму SMC без додаткових адаптерів, заощаджуючи внутрішній простір для встановлення шафи.

Конкурентні переваги основного продукту

  1. Нульовий механічний контактний знос

     -- Безконтактне магнітне спрацьовування, відсутність електричної іскри в точці контакту; термін служби в 5~10 разів довший, ніж традиційні механічні мікроконтактні реле тиску, такі як IS3000.

  2. Інтуїтивно зрозуміле офлайн-калібрування тиску

     -- Бічне вбудоване вікно градуйованої шкали МПа, відрегулюйте установчий гвинт за допомогою викрутки; поріг тиску можна встановити без джерела живлення на місці.

  3. Універсальна сумісність навантаження змінного та постійного струму

     -- Підтримує будь-яку напругу змінного/постійного струму нижче 100 В, може безпосередньо керувати мініатюрними електромагнітними клапанами або підключати цифрові вхідні клеми ПЛК без проміжного реле.

  4. Мініатюрний легкий компактний дизайн

     -- На 16% легший і на 11% менший за обсягом, ніж серія IS1000 старого покоління, ідеально підходить для високоінтегрованого вузького автоматизованого обладнання.

Відповідність типовим промисловим сценаріям застосування

  1. Моніторинг низького тиску та сигналізація основного джерела повітря

     -- Встановлюється на виході триагрегатів FRL; посилає сигнал тривоги блокування, коли тиск подачі падає нижче 0,4 МПа, щоб захистити пневматичні вібратори та молотки від недостатнього пошкодження тяги.

  2. Підтвердження положення повного ходу циліндра

     -- Коли циліндр повністю висувається, тиск у камері підвищується до заданого значення для виведення тригерного сигналу для послідовного блокування дії наступної виробничої станції.

  3. Безпечний захист контуру вібратора

     -- Моніторинг робочого тиску повітря в реальному часі; відключайте живлення швидкого випускного клапана, коли тиск нижчий за порогове значення, уникайте перегоряння вібратора, спричиненого слабкою силою вібрації.

Резюме одним реченням

     Безконтактний реле тиску з герконовою трубкою серії SOLH IS10 пропонує варіанти з вбудованим різьбовим кріпленням і кріпленням до колектора FRL, з діапазоном регулювання 0,1~0,6 МПа, терміном служби протягом 5 мільйонів циклів і автономним калібруванням тиску, ідеальним недорогим компактним датчиком моніторингу тиску повітря для циліндрів, вібраторів і загальних пневматичних систем автоматизації.
