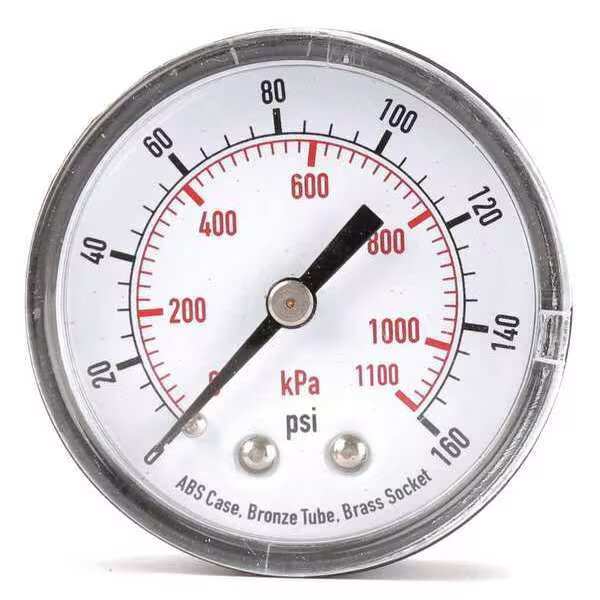

Пневматичний манометр серії G

Загальний пневматичний манометр серії G

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH G — стандартний манометр, призначений для пневматичних систем для вимірювання тиску стисненого повітря, розділений на стандартний базовий тип і тип граничного індикатора з кольоровим кільцем попередження. Діапазони зовнішнього діаметра циферблата φ15 ~ φ63, діапазон тиску охоплює 0,2~1,5 МПа зі стандартною точністю ±3% F.S. Доступні дві монтажні конструкції: модель G із задньою різьбою для монтажу на панелі та модель GA з боковою різьбою для прямого встановлення на трубопроводі.

Специфікація розмірів серії та розмірів (зовнішній діаметр × з’єднувальна різьба)

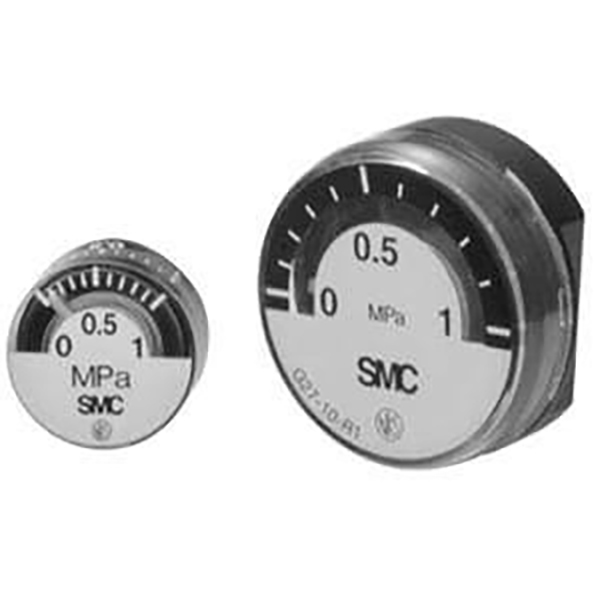

     -- G15: φ15, внутрішня різьба M5 / R1/8; ультрамініатюрні, сумісні з мікропневматичними клапанами

     -- G27: φ26, R1/16 / R1/8; компактний тонкий корпус для обмеженого вузького простору встановлення

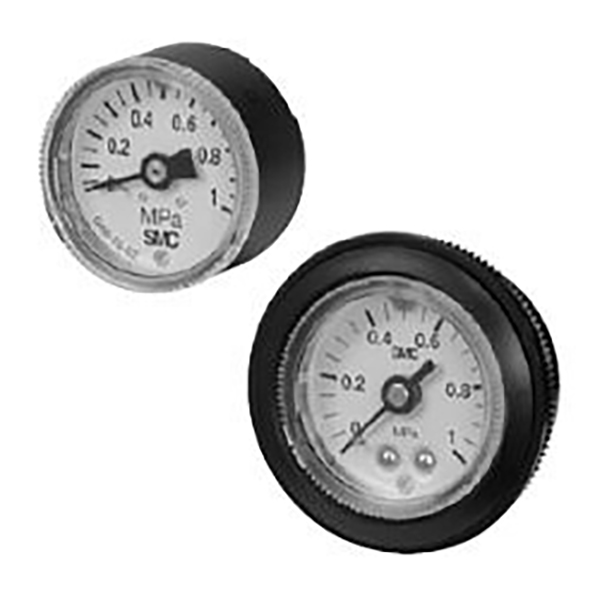

     -- G36 / GA36: φ37,5, R1/8; основна стандартна модель загального призначення

     -- G46 / GA46: φ42,5, R1/8 / R1/4; найпоширеніше, додаткове кільце індикатора межі

     -- G53-L: φ51, R1/8 / R1/4; середній великий циферблат із червоно-зеленим попереджувальним кільцем

     -- G63-L: φ63,4, R1/8 / R1/4; супер великий циферблат, чітке читання з великої відстані

Правило найменування моделі та приклади

 1. Формат іменування

     -- G / GA + код розміру + додатковий суфікс L + код діапазону тиску + код різьби

     -- Суфікс L = Оснащений червоно-зеленим кільцем індикатора межі

  2. Приклади моделей

     -- G46-10-02:

         G46 = φ42,5 задня різьба моделі | 10 = діапазон 1,0 МПа | 02 = різьба R1/4

     -- GA36-10-01:

        GA36 = φ37,5 бічна різьба моделі | 10 = діапазон 1,0 МПа | 01 = різьба R1/8

     -- G36-L-10-01

        З червоно-зеленим граничним попереджувальним кільцем L, задня різьба φ37,5, 1,0 МПа, R1/8

  3. Визначення коду

     -- Код діапазону тиску:

         2 = 0~0,2 МПа

         4 = 0~0,4 МПа

        10 = 0~1,0 МПа

        15 = 0~1,5 МПа

    -- Код потоку

        01 = R1/8

        02 = R1/4

        R1 = R1/16

        M5 = M5×0,8 метрична внутрішня різьба3.

Універсальні основні технічні параметри

  1. Вимірюване середовище: стиснене повітря; безмасляні та безмідні версії змочених частин є додатковими для чистого процесу

  2. Стандартні діапазони тиску: 0~0,2 / 0~0,4 / 0~1,0 / 0~1,5 МПа

  3. Ступінь точності: стандарт ±3% повної шкали; міні G15 і G27 ±5% F.S.

  4. Конфігурація матеріалу:

     -- Корпус: цинковий сплав / нікельований литий алюміній

     -- Віконне покриття: ударостійкий полікарбонат

     -- З'єднувальний фітинг: латунь; доступна альтернатива без міді

  5. Робоча температура: -5 ~ +60 ℃ (середня без обмерзання)

  6. Класифікація монтажу

     -- Тип G: задня різьба, призначена для встановлення вбудованої панелі

     -- Тип GA: бічна різьба, прямий монтаж трубопроводу

Модель L з кільцем індикатора межі

     -- Червоне кільце: верхня межа/поріг тривоги високого тиску

     -- Зелене кільце: нормальний безпечний інтервал робочого тиску

     -- Білий покажчик: динамічне значення атмосферного тиску в реальному часі

     -- Основна перевага: інтуїтивне візуальне оцінювання стану без ретельного зчитування шкали, ідеально підходить для складальних ліній і централізованих багатоточкових шаф моніторингу

Покрокова інструкція з вибору

  1. Мініатюрний і вузький обмежений простір: виберіть G15 / G27 (φ15 / φ26)

  2. Звичайні стандартні пневматичні схеми: G36 / G46 (φ37,5 / φ42,5)

  3. Потрібне візуальне попередження про тиск: G36-L / G46-L з кольоровим обмежувальним кільцем

  4. Вимога дистанційного зчитування на великій відстані: великий циферблат G53-L / G63-L (φ51 / φ63)

  5. Розрізнення способу встановлення

     -- Безпосереднє кріплення на трубопроводі → Серія бічної різьби GA

     -- Вбудоване кріплення панелі керування обладнанням → Серія задньої різьби G

Популярна стандартна модель Короткий довідник

     -- G27-10-R1: циферблат φ26, діапазон 1,0 МПа, різьба R1/16

     -- G36-10-01: задня різьба φ37,5, 1,0 МПа, R1/8

     -- G46-10-02: задня різьба φ42,5, 1,0 МПа, R1/4

     -- G46-L-10-02: задня різьба φ42,5, червоно-зелене обмежувальне кільце, 1,0 МПа, R1/4

Резюме одним реченням

     Пневматичні манометри серії SOLH G охоплюють повні розміри циферблатів φ15~φ63 із задньою/боковою різьбою, двома способами монтажу, додатковим попереджувальним кільцем кольору L, повним діапазоном тиску 0,2~1,5 МПа та чистими версіями без міді, стандартним аксесуаром для моніторингу тиску повітря для всіх пневматичних систем промислової автоматизації.
