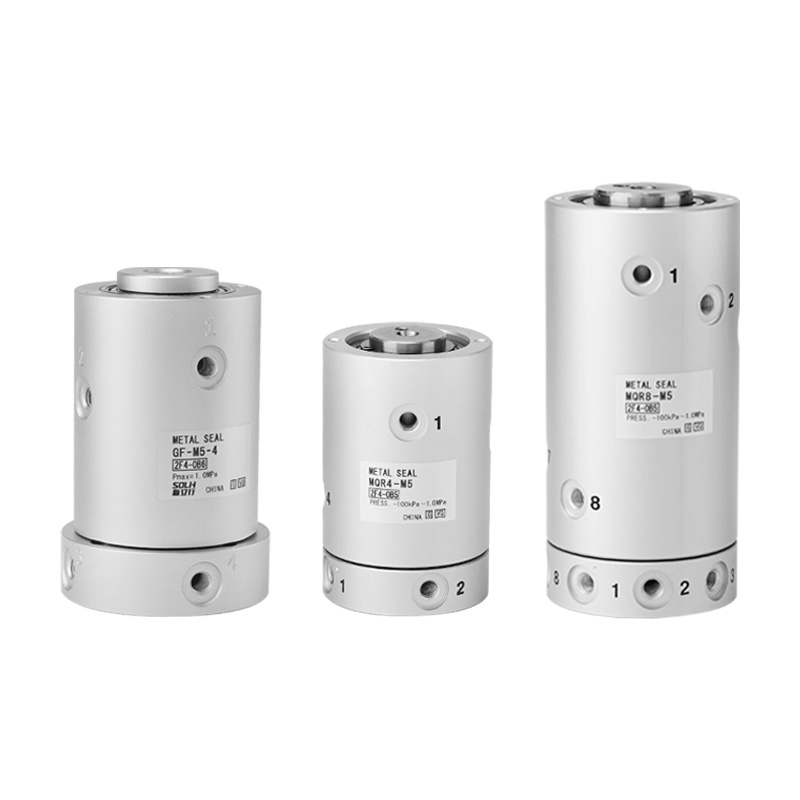

Серія MQR Ротаційне з'єднання з низьким моментом зазору (SOLH)

Бренд: SOLH від Richge Technology

Позиціонування продукту

     Серія MQR — це багатоканальне ротаційне з’єднання, яке використовує металеве безконтактне ущільнення зазору з наднизьким обертовим моментом. Спеціально розроблено для безперервних обертових частин, включаючи з’єднання роботів, поворотні столи та обертові вали для подачі стисненого повітря та вакууму. Він повністю уникає скручування трубопроводу, має надплавне обертання та надтривалий термін служби для автоматизованих роторних пневматичних систем.

Основні переваги продукту

     -- Надзвичайно низький крутний момент: лише 0,003～0,50 Н·м створює невелике додаткове навантаження на приводний сервопривід/двигун

     -- Безконтактне ущільнення металевого зазору: немає гумових ущільнювальних кілець, немає залипання чи заклинювання; плавний запуск навіть після тривалого статичного зберігання

     -- Незалежні багатоканальні повітряні контури: додаткові 1/2/4/8/12/16 каналів з нульовим перехресним витоком між кожним контуром

     -- Надзвичайно подовжений термін служби: до 1 мільярда циклів обертання, конструкція, що не потребує обслуговування

     -- Двонаправлене обертання та висока швидкість: максимальна швидкість обертання до 3000 об/хв, підходить для високошвидкісного роторного індексуючого обладнання

     -- Сумісність із подвійним вакуумом і надлишковим тиском: діапазон робочого тиску -100 кПа ~ 1,0 МПа, працює як для вакуумного всмоктування, так і для стандартних контурів подачі повітря

Універсальний стандарт технічних умов

     -- Застосовна рідина: стиснене повітря, інертний газ

     -- Діапазон робочого тиску: -100 кПа ~ 1,0 МПа

     -- Температура навколишнього середовища та середовища: -10 ~ 80 ℃

     -- Тип ущільнення: безконтактна металева структура ущільнення зазору

     -- Опорна структура: подвійна підшипникова напрямна опора

     -- Різьба порту: M5×0,8 (внутрішня/зовнішня різьба необов’язкова)

     -- Вимоги до змащування: не потребує змащування, регулярне заливання масла не потрібне

Коротка довідкова таблиця параметрів моделі

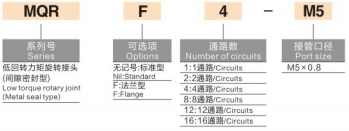

Приклади правил найменування моделі

     -- MQR4-M5: 4 незалежні проходи, стандартний різьбовий порт M5

     -- MQR8-M5: 8 незалежних проходів, стандартний різьбовий порт M5

     -- MQR16-M5: 16 незалежних проходів, стандартний різьбовий порт M5

Типові сценарії застосування

     -- Пневматичне постачання повітря для промислових з'єднань рук роботів і обертових валів

     -- Поворотні індексуючі столи, поворотні циліндри та обладнання для автоматизації поворотних столів

     -- Безперервно обертові петлі подачі повітря на автоматизованих станціях обробки

     -- Ротаційні вакуумні адсорбційні механізми для присосок і затискних пристосувань

     -- Ротаційні пневматичні контури для пакувального, друкарського та електронного обладнання

Основні інструкції зі встановлення

     -- Закріпіть стаціонарний корпус, приведіть обертову сторону через сполучну пластину

     -- Для усунення радіального зміщеного навантаження рекомендується гнучка муфта

     -- Ротаційне з'єднання не може витримувати велику радіальну або осьову силу; він використовується лише для середньої передачі

     -- Спіральне розташування портів спрощує прокладку труб і запобігає звиванню трубопроводу під час обертання

Резюме одним реченням

     Роторне з’єднання з багатоканальним металевим зазором SOLH MQR має наднизький обертовий момент, термін служби в 1 мільярд циклів, що не потребує обслуговування, сумісність із подвійним вакуумом і надлишковим тиском і додаткові 1~16 незалежних повітряних каналів, ідеальний компонент для подачі повітря проти скручування трубопроводу для з’єднань роботів і всього високошвидкісного роторного обладнання автоматизації.
