Пневматичне електричне реле серії VR3200 / VR3201

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH VR3200/3201 - це класичні пневматично-електричні реле, також відомі як сигнальні вимикачі тиску повітря. Вони перетворюють пневматичні сигнали тиску в електричні комутаційні сухі контакти, які широко використовуються для моніторингу тиску, сигналізації про несправності, блокування безпеки та введення цифрового сигналу в ПЛК на автоматизованих виробничих лініях, слугуючи стандартним інтерфейсом перетворення сигналу між пневматичними трубопроводами та електричними системами керування.

Класифікація моделі та основні відмінності

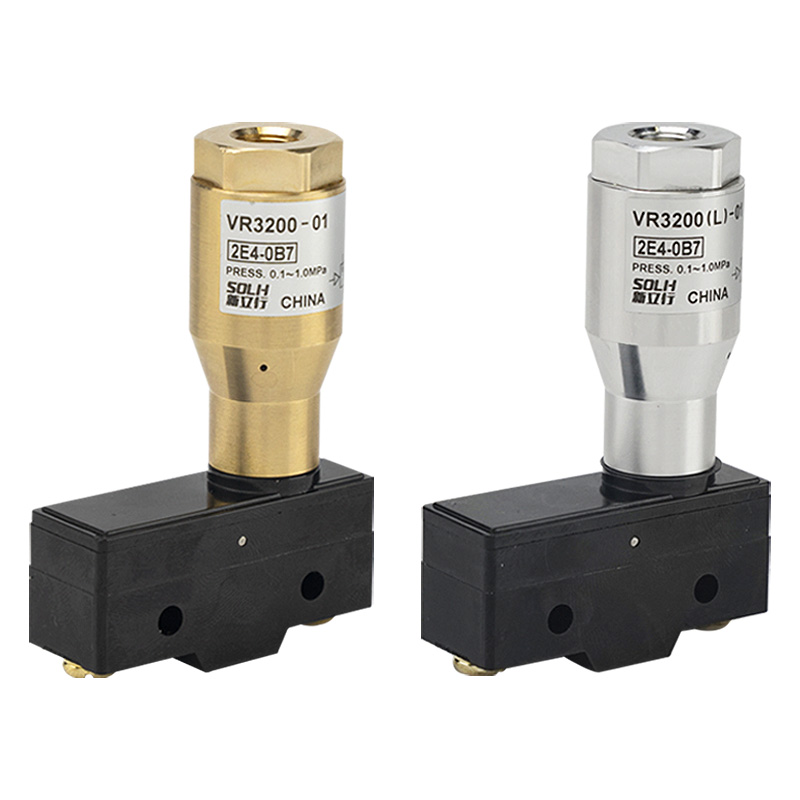

     -- VR3200-01: відкрита рама, вага 130 г, відкрита клемна колодка, для сухого середовища без пилу всередині шафи

     -- VR3201-01: водонепроникний герметичний корпус IP44, вага 260 г, повністю закрита конструкція, підходить для вологих, запилених майстерень і виробничого обладнання

     -- VR3202-01: захист від крапель IP44 зі спеціальною клемою заземлення, сертифікація CE, ідеально підходить для сильних електромагнітних перешкод і експортного обладнання

     -- Код порту: 01 = стандартна внутрішня різьба Rc1/8; Різьба NPT1/8 необов'язкова

Універсальні технічні умови

  1. Регульований діапазон робочого тиску: 0,1 ~ 1,0 МПа (заводський тиск тригера ≈ 0,15 МПа)

  2. Температура навколишнього середовища: -5 ℃ ~ +60 ℃ (без обмерзання)

  3. Контактна форма: 1AB (1 нормально відкритий + 1 нормально закритий + звичайний COM)

  4. Номінальні характеристики контактів мікроперемикача (резистивне/індуктивне навантаження):

     -- AC125V: 15 А резистивний, 3 А індуктивний

     -- AC250V: 15 А резистивний, 2,5 А індуктивний

     -- DC30V: 6A резистивний, 1,5A індуктивний

  5. Схема інтерфейсу: повітряний отвір Rc1/8; електричні гвинтові клеми (VR3201 оснащений кабельним сальником Pg13.5 для герметичної проводки)

  6. Склад матеріалу: латунний корпус клапана, поршень POM, поворотна пружина з нержавіючої сталі, ущільнювальне кільце NBR

Принцип роботи

  1. Стиснене повітря надходить у порт IN і штовхає поршень, щоб стиснути пружину, механічно запускаючи вбудований мікроперемикач, коли тиск перевищує заданий поріг.

  2. Логіка перемикання контактів:

     -- Тиск ≥ заданого значення: NO замкнутий, NC відкритий

     -- Тиск ＜ задане значення: NO відкрито, NC закрито

  3. Повністю механічна структура, зовнішнє джерело живлення не потрібне. Іскробезпечний і стабільний для вибухонебезпечних і неелектрично небезпечних зон.

Інструкції щодо швидкого вибору

     -- VR3200-01: низька вартість сухого встановлення всередині шафи

     -- VR3201-01: Вологий/пильний верстати, складальні лінії, напіввідкрите обладнання

     -- VR3202-01: сертифікація CE + захист від заземлення, сильні електромагнітні перешкоди, експорт повних машин

     -- Регулювання тиску: заводський тиск тригера за замовчуванням 0,15 МПа, точне налаштування за допомогою верхнього регулювального гвинта

Типові сценарії застосування

     -- Виявлення ходу циліндра та тиску затиску: підтвердження затиску деталі, сигналізація про перевантаження

     -- Зворотній зв'язок негативного тиску вакуумного патрона: адсорбція та виявлення втрати заготовки при падінні

     -- Попередження про низький тиск основного джерела повітря: несправність повітряного компресора та моніторинг витоку в трубопроводі

     -- Відкриття/закриття зворотного зв'язку пневматичних кульових кранів і поворотних клапанів

     -- Пневматичне перетворення сигналу для вибухозахищених майстерень без електронних датчиків

SOLH Interchange Advantage

     Серії SOLH VR3200/3201 повністю сумісні з еквівалентними моделями SMC за габаритними розмірами, різьбленням портів, параметрами контакту та регульованим діапазоном тиску. Конкурентоспроможна ціна та короткий термін виготовлення допомагають клієнтам скоротити витрати на масове виробництво.

Визначення розводки клем

     -- COM: загальний публічний термінал

     -- НІ: Нормально відкритий, провідний, коли тиск повітря досягає заданого значення

     -- NC: Нормально закритий, провідний, коли тиск повітря нижче встановленого порогу

Резюме одним реченням

     Механічне пневматичне електричне реле SOLH VR3200/3201 без живлення перетворює сигнали тиску повітря в сигнали сухого контакту 1NO+1NC із регульованим тиском спрацьовування 0,1~1,0 МПа, доступне у відкритій рамі, із захистом від крапель IP44 і із заземленням CE для блокування ПЛК, моніторингу вакууму та автоматизованого керування сигналізацією джерела повітря.
