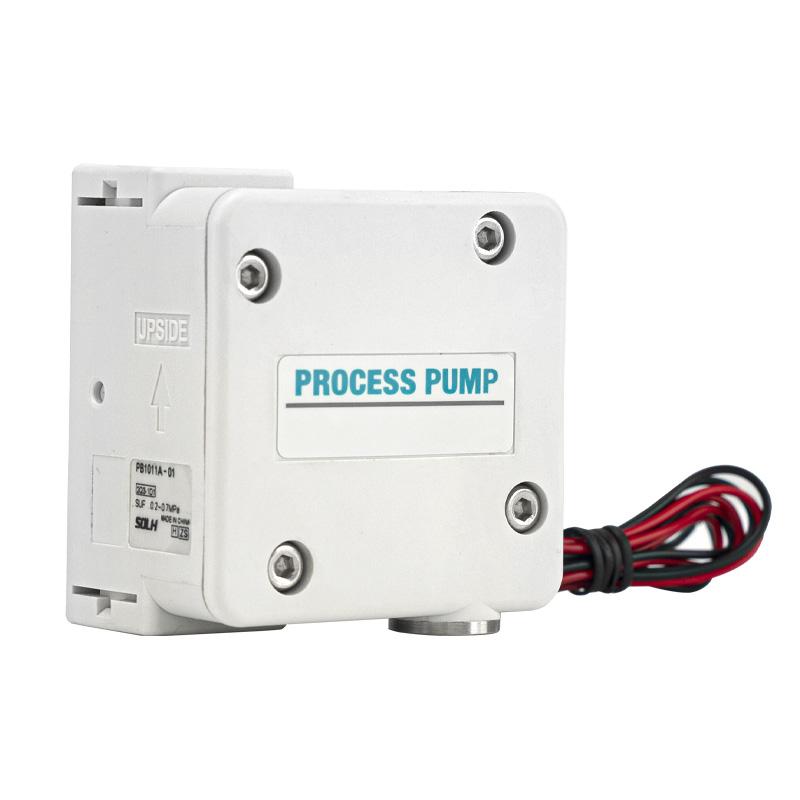

Мембранний насос серії RPB1011 (тип вбудованого електромагнітного клапана PB1000A)

Бренд:SOLH від Richge Technology

Позиціонування продукту

     SOLH PB1011A відноситься до серії мініатюрних пневматичних мембранних насосів простої дії PB1000A з вбудованим електромагнітним клапаном. Він відрізняється компактним контуром, повною стійкістю до корозії та нульовим витоком ущільнення валу. Розроблений для подачі хімічних розчинників, чистої води, медичних рідин і реагентів із мікро- та середніх потоків, це компактний прецизійний дозуючий насос, який широко використовується в хімічній, напівпровідниковій та біотехнологічній промисловості.

Класифікація моделі та режим водіння

     --  PB1011A: вбудований інтегрований 3-портовий електромагнітний клапан (24 В постійного струму), пряме керування електричним сигналом, електропроводка «plug and play»

     --  PB1013A: зовнішній повітряний пілот, керований незалежним зовнішнім електромагнітним клапаном

     --  Суфікс розміру порту: 01 = стандартний порт рідини Rc1/8

     --  Поширені повні моделі: PB1011A-01; PB1011A-01-B (з монтажним кронштейном); PB1011A-01-N (різьбовий порт NPT)

Основні технічні характеристики (PB1011A)

     -- Привід: вбудований електромагнітний клапан 3/2, 24 В постійного струму, споживана потужність 0,35 Вт

     --  Діапазон потоку: 8～2000 мл/хв (0,12～120 л/год)

     --  Робочий тиск нагнітання: 0～0,6 МПа

     --  Висота сухого всмоктування: макс. 2,5 м

     -- Робоча температура рідини: 0 ~ 50 ℃ (без обмерзання в камері насоса)

     -- Максимально допустима в'язкість рідини: 100 мПа·с

     -- Діапазон тиску припливного повітря: 0,2～0,7 МПа

     -- Витрата повітря: ≤40 л/хв (ANR)

     -- Загальні розміри та вага: 60×60×41 мм, прибл. 170 г

     -- Робочий шум: ≤64 дБ(A); рівень шуму додатково зменшений за допомогою відповідного глушника

     -- Термін служби діафрагми: до 30 мільйонів циклів перемикання

Конфігурація матеріалу змоченої частини

      -- Корпус насоса: поліпропілен PP / нержавіюча сталь SUS316 за бажанням

     -- Серцевина діафрагми та зворотного клапана: композит PTFE + PP

     -- Ущільнювальний матеріал: фторкаучук FKM, чудова стійкість до кислот, лугів і органічних розчинників

     -- Перевага матеріалу: конструкція ущільнення без вала виключає середній витік; повна стійкість до корозії для хімічного розчину, чистої води, медичного реагенту та рідини з м’якою кислотою/лугом.

Принцип роботи (тип електричного керування PB1011A)

     -- Електромагніт під напругою УВІМКНЕНО: стиснене повітря надходить у камеру приводу, штовхає діафрагму до зміщення вліво; Рідина всередині камери насоса випускається через верхній односторонній клапан.

     -- Електромагніт знеструмлений ВИМК.: з камери приводу випускається повітря; діафрагма повертається вправо під дією вбудованої сили пружини; Нова рідина всмоктується в порожнину насоса через нижній впускний зворотний клапан.

     -- Високочастотний цикл увімкнення/вимкнення соленоїда (1～10 Гц) забезпечує безперервне всмоктування та випускання рідини; вихідний потік можна точно регулювати, змінюючи частоту перемикання.

Вимоги до монтажу та трубопроводів

  1. Обов'язкове правило встановлення

     -- Вихідний отвір для рідини (OUT) має бути спрямований догори, щоб уникнути повітряних пробок усередині камери насоса, що спричиняє переривання потоку.

 2. Визначення порту та характеристики потоку

     -- Основні порти Fluid IN / OUT: стандартний Rc1/8", опціональний NPT1/8

     -- Порт SUP для подачі повітря: різьба M5×0,8

     -- Випускний порт EXH: різьба M5×0,8, сумісний із мініатюрним глушником AN05-M5

  3. Монтажні отвори

     -- 2 × отвори під гвинти M4 глибиною 6 мм; або φ4,5 наскрізні отвори; спеціальний кронштейн для ніжок KT-PB1A-5 доступний для стаціонарного встановлення обладнання.

Типові сценарії промислового застосування

     -- Виробництво напівпровідників і фотоелектричних пристроїв: перенесення хімічних розчинників, очищення контуру циркуляції рідини

     -- Медичне та біохімічне обладнання: мікродоставка реагенту, буферного розчину та біологічної рідини

     -- Друкарське та пакувальне обладнання: система автоматичної подачі чорнила, клейового клею

     -- Охорона навколишнього середовища та очищення води: дозування хімічних речовин, відбір проб стічних вод

     -- Промисловість загальної автоматизації: транспортування рідини для різання, очисного засобу та легкого масла

Рекомендації щодо вибору моделі

     -- Відповідність потоку: виберіть PB1011A для потоку ≤2000 мл/хв; Модель повітряного пілота PB1013A для особливих сценаріїв керування зчепленням (макс. потік 1000 мл/хв)

     -- Вибір змоченого матеріалу: ПП корпус насоса для загальної слабкої хімічної рідини; Комбінація SUS316 + PTFE для сильного корозійного розчинника

     -- Режим керування: пряме електричне керування, виберіть PB1011A; Зв'язок зовнішнього блокування обладнання виберіть тип повітряного пілота PB1013A

     -- Допоміжні аксесуари: встановіть глушник на випускний отвір, щоб зменшити шум при роботі; підніжний кронштейн для тривалої фіксованої установки

SOLH Interchange Advantage

     Серія SOLH-PB1011 повністю відповідає оригінальній серії SMC PB1011 за габаритними розмірами, схемою різьби портів і всіма параметрами продуктивності, пряма заміна без модифікації трубопроводу, з чудовою економічністю.

Резюме одним реченням

     Мініатюрний вбудований електромагнітний пневматичний мембранний насос SOLH PB1011A використовує герметичні, стійкі до корозії PTFE/FKM змочені частини без ущільнення валу, підтримує дозування мікросереднього потоку 8~2000 мл/хв, доступний у версіях із вбудованим електромагнітом і зовнішнім повітряним пілотом, компактний прецизійний перекачувальний насос для напівпровідникової, медичної, поліграфічної та екологічної промисловості. системи доставки реагентів.
