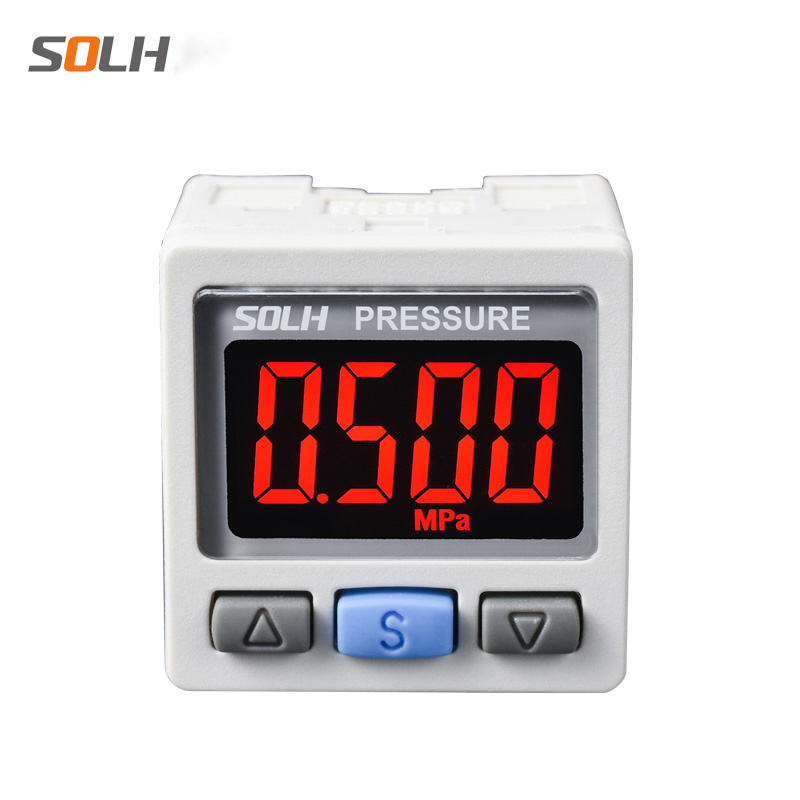

Високоточний двоколірний цифровий реле тиску ZSE30A(F) / ISE30A

Високоточні цифрові реле тиску SOLH ZSE30A / ZSE30AF / ISE30A повністю взаємозамінні з відповідними моделями SMC і мають надвисоку точність вимірювання ±0,2% FS із 4-розрядним двоколірним червоно-зеленим РК-дисплеєм. Зелене підсвічування активується, коли тиск залишається в заданому безпечному діапазоні, червоне світло активує тривогу надлишкового/низького тиску; логіку відображення можна змінити за потреби. Три діапазони вимірювання покривають повні вимоги застосування: ZSE30A для одноразового вакууму 0~-101 кПа, ZSE30AF універсальний складний тиск -100~+100 кПа, стандартний надлишковий тиск ISE30A -0,1~1,0 МПа для основної подачі повітря заводу 0,4~0,7 МПа. Кожен блок оснащений 2-канальними незалежними виходами перемикача з відкритим колектором NPN/PNP з додатковими аналоговими сигналами напруги 1~5 В або аналоговими сигналами струму 4~20 мА для безперервного збору даних тиску ПЛК із замкнутим циклом. Ексклюзивна функція копіювання параметрів одним клацанням миші передає налаштування з одного головного пристрою до 10 підлеглих пристроїв, що значно скорочує кількість помилок при введенні в експлуатацію. Живлення від широкодіапазонного джерела постійного струму 12~24 В, оснащений портом M5/Rc1/8 і класом захисту від пилу IP40. Широко використовується для моніторингу тиску затиску циліндра, сигналізації про несправність адсорбції вакуумного патрона та контролю тиску в режимі реального часу в усіх автоматизованих пневматичних контурах, перевершуючи традиційні механічні реле тиску за точністю, дистанційною видимістю та можливістю розширення сигналу.

Надіслати запит

Опис продукту

Високоточний двоколірний цифровий реле тиску серії ZSE30A(F) / ISE30A

Бренд:SOLH від Richge Technology

Позиціонування продукту

Високоточні цифрові реле тиску серії SOLH ZSE30A(F) / ISE30A використовуються для моніторингу тиску в режимі реального часу, порогової сигналізації та управління сигналами замкнутого циклу всіх пневматичних контурів. Сумісність із вакуумом, змішаним тиском і стандартним надлишковим тиском. Основні переваги включають надвисоку точність ±0,2% FS, двоколірний червоно-зелений РК-дисплей і функцію пакетного копіювання параметрів одним клацанням миші, яка діє як «око візуального моніторингу» автоматизованих пневматичних систем.

Класифікація серій за діапазоном вимірювання тиску

Код моделі	Діапазон вимірювання	Поле застосування
ZSE30A	Вакуумний тиск: 0,0 ~ -101,0 кПа	Одинарні вакуумні всмоктувальні контури
ZSE30AF	Змішаний тиск: -100,0 ~ +100,0 кПа	Універсальний для подвійних сценаріїв вакуум + мікропозитивний тиск
ISE30A	ISE30A	Стандартний промисловий пневматичний контур (0,4~0,7 МПа звичайне подання повітря)

Основні технічні характеристики (клас високої точності)

1. Дисплей: 4-розрядний РК-екран, двокольоровий автоматичний перемикач (зелений/червоний); OUT1 відповідає зеленому, OUT2 відповідає червоному

2. Точність вимірювання: ±0,2% FS при 25 ℃, роздільна здатність до 1/1000 повної шкали

3. Параметри виведення сигналу

-- Сигнал перемикання: 2-канальний транзисторний вихід NPN / PNP з відкритим колектором (OUT1 & OUT2)

-- Аналоговий сигнал (додатково): вихід напруги 1~5 В або вихід струму 4~20 мА

4. Джерело живлення: 12~24 В постійного струму ±10% широкий діапазон напруги

5. Витримує надлишковий тиск

6. ZSE30A / ZSE30AF: 500 кПа

7. Модель надлишкового тиску ISE30A: 1,5 МПа

8. Клас захисту: IP40 пилонепроникний

9. Робоча температура навколишнього середовища: 0 ~ 50 ℃

10. Ексклюзивна функція: копіювання параметрів одним клацанням миші, копіювання налаштувань з 1 головного пристрою на максимум 10 підлеглих пристроїв, ефективно уникає помилок налаштування параметрів під час пакетного налагодження обладнання

Повне правило іменування моделі

Приклад моделі: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: ідентифікатор типу тиску серії

-- 01: Специфікація різьби порту = внутрішня різьба M5 (R1/8)

-- N / P: Тип вихідного транзистора

N = відкритий колектор NPN; P = PNP відкритий колектор

-- M / C / D: визначення вихідної комбінації

M = лише 2 незалежні вихідні канали

C = 1 канал перемикання + аналоговий вихід напруги 1~5 В

D = 1 канал перемикання + аналоговий струмовий вихід 4~20 мА

Логіка двоколірного РК-дисплея

-- Зелене підсвічування: фактичний тиск у межах заданого користувачем нормального робочого діапазону

-- Червоне підсвічування: тиск перевищує верхній/нижній поріг тривоги (попередження про надлишковий/низький тиск)

-- 4 регульованих режими відображення: підтримка стандартної логіки (звичайний зелений, ненормальний червоний) або зворотна логіка перемикання кольорів за потреби

Типові сценарії промислового застосування

1. Пневматичний циліндр і схема затиску заготовки

Встановіть поріг тиску затиску 0,5~0,7 МПа; запускати червоний сигнал тривоги, коли тиск падає нижче нижньої межі, щоб запобігти ослабленню заготовки під час обробки.

2. Станція обробки вакуумного всмоктування (спеціальна вакуумна модель ZSE30A)

Встановити надійний поріг адсорбції ≤ -80 кПа; негайно видати сигнал тривоги, якщо ступінь вакууму погіршується, щоб уникнути падіння заготовки під час перенесення.

Порівняння продуктивності зі звичайними механічними реле тиску

Предмет переваги	Предмет переваги	Звичайний механічний реле тиску
Точність вимірювання	±0,2% FS (в 10 разів вища точність)	Велика похибка ±2% FS
Індикація стану	Подвійний червоно-зелений кольоровий дисплей, оцінюйте робочий стан дистанційно, не читаючи точних значень	Один монохромний дисплей, важко відрізнити статус від відстані
Пакетне налагодження	Копіювати параметри в один клік до 10 одиниць, що значно скорочує час введення в експлуатацію	Повторне ручне регулювання одне за одним, високий ризик помилки
Розширення сигналу	Додатковий аналоговий сигнал напруги/струму для ПЛК безперервного контролю тиску	Лише один сигнал увімкнення/вимкнення, відсутність постійного аналогового зворотного зв’язку

Покрокова інструкція з вибору

-- Лише вакуум або змішаний вакуум + мікропозитивний тиск → Виберіть ZSE30AF універсальну модель тиску

-- Стандартний загальний пневматичний контур (подача повітря 0,4~0,7 МПа) → Найпопулярніша модель ISE30A-01-N-M

-- Потрібний безперервний збір даних про тиск у режимі реального часу за допомогою ПЛК → Виберіть C (напруга 1~5 В) або D (струм 4~20 мА) варіант аналогового виходу

Резюме одним реченням

SOLH ZSE30A вакуум, ZSE30AF компаунд і ISE30A цифрові вимикачі мають ±0,2% FS високої точності двокольоровий РК-дисплей, 2-канальний перемикач NPN/PNP + додатковий аналоговий вихід 1~5V/4~20mA з пакетним копіюванням параметрів одним натисканням, широко використовується для моніторингу тиску затиску та вакуумного всмоктування та сигналізації в автоматизованому пневматичному обладнанні.
