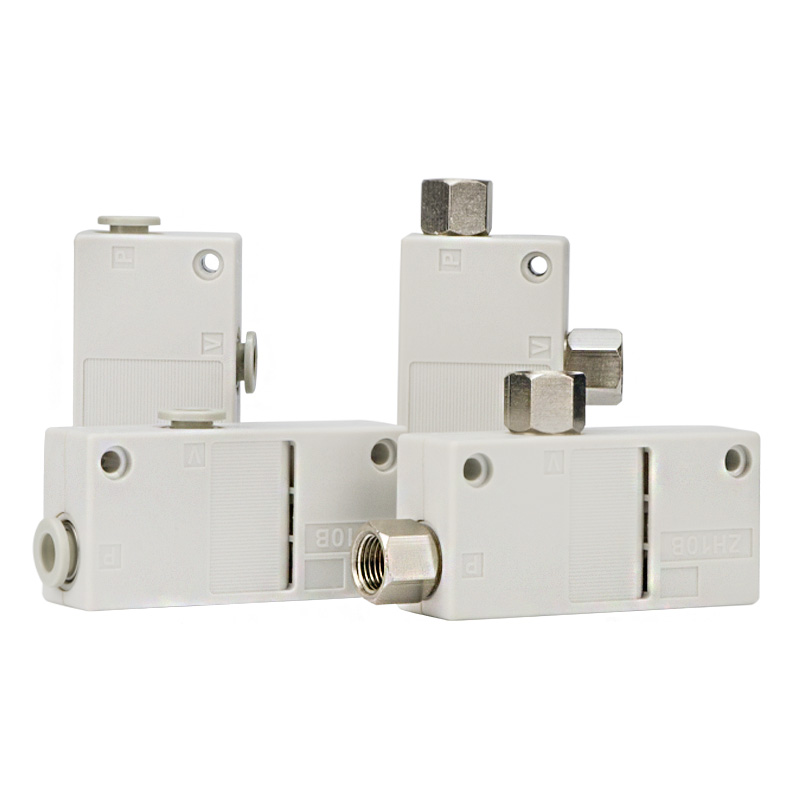

Серія ZH‑B коробчастого вакуумного ежектора

Вакуумний ежектор коробчатого типу серії ZH‑B | Одноступінчастий вакуумний генератор Вентурі з вбудованим глушником

Бренд: SOLH від Richge Technology | Додаткова заміна, сумісна з імпортованою серією ZH‑B

1. Огляд продукту

     Вакуумний ежектор коробчатого типу ZH‑B використовує одноступінчастий принцип трубки Вентурі з вбудованим глушником усередині корпусу. Зарезервовано лише два порти: порт подачі SUP і порт вакууму VAC, окремого випускного порту немає. Відпрацьоване повітря виводиться безпосередньо через вбудований глушник. Ультрапросте встановлення без зовнішнього глушника. Повністю взаємозамінний з імпортним ZH‑B за розмірами та інтерфейсом підключення. Доступні дві продуктивні версії: тип S з високим вакуумом і тип L з високим потоком, із повними розмірами сопел. Ідеально підходить для компактних невеликих пристроїв автоматизації та застосувань роботизації.

  Відмінність моделі

     • Тип коробки ZH‑B: Вбудований глушник, 2 порти (SUP & VAC)

     • ZH‑D Портований тип: Немає вбудованого глушника, 3 незалежні порти SUP/VAC/EXH для зовнішнього трубопроводу

2. Повне пояснення кодування моделі

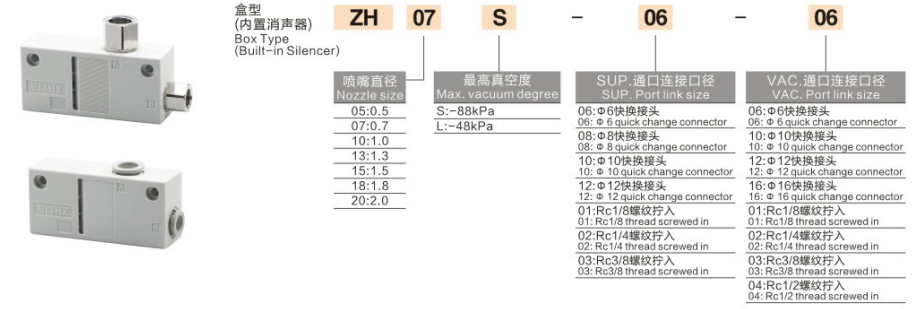

  приклад:ZH07S‑06‑06

     • ZH: код серії, вакуумний ежектор ящикового типу з вбудованим глушником

     • 07: Код розміру сопла

     • S / L: Максимальна вакуумна характеристика. S = високий вакуум; L = високий потік

     • 06: розмір підключення порту живлення SUP

     • 06: Розмір підключення вакуумного порту VAC

  Довідкова таблиця коду порту

  Приклад замовлення: ZH10S‑08‑10
     Вакуумний ежектор коробчатого типу ZH із вбудованим глушником, сопло Φ1,0 мм, високовакуумний клас S; порт подачі Φ8 з’єднання одним дотиком, вакуумний порт Φ10 з’єднання одним дотиком.

3. Основні переваги продуктивності

     • Інтегрований вбудований глушник: Зовнішній глушник не потрібен. Відпрацьоване повітря виводиться через внутрішню структуру глушника. Менше запасних частин, низький рівень шуму та економія місця.

     • Лише 2 порти для простого підключення: Лише порт подачі повітря SUP і вакуумний порт VAC, окремого випускного порту EXH немає. Ідеально підходить для обмеженого компактного місця встановлення.

     • Варіанти подвійної продуктивності опціональні

￮ S Високий вакуум (-88 кПа): Сильна адсорбційна сила для добре герметичних заготовок, таких як сталевий лист, скло, друкована плата та пластиковий корпус.

￮ L Високий потік (-48 кПа): Більший потік всмоктування для компенсації витоку вакууму, підходить для дихаючих пористих матеріалів, включаючи папір, плівку, коробку та піну.

     • Вибір кількох портів: Метричні фітинги, що використовуються одним дотиком, широко використовуються в побутових машинах; Версії з внутрішньою різьбою Rc для експортного обладнання.

     • Легкий PBT корпус: Інтегрально формована насадка PBT, мала вага, підходить для маленького робота EOAT. Підтримує пряме кріплення гвинтами або кронштейнами.

     • Безмасляна робота: Потрібне лише сухе відфільтроване стиснене повітря, змащування масляним туманом заборонено.

4. Типові технічні умови

  Еталонна продуктивність при тиску подачі 0,5 МПа

5. ZH‑B Коробковий тип VS ZH‑D Корпусний тип

6. Керівництво з вибору

     • Вибір версії S / L

￮ ✅ S Високий вакуум: Гладкі герметичні заготовки, що потребують сильної адсорбційної сили.

￮ ✅ L Високий потік: нещільні заготовки, такі як картон, плівка, тканина, великий потік компенсує витік вакууму.

     • Вибір отвору сопла: Виберіть на основі загальної площі адсорбції присоски. Більше сопло забезпечує більший потік і більше споживання повітря. Уникайте великого сопла, щоб запобігти викиду стисненого повітря.

     • Вибір порту: Метричні фітинги в одне натискання (08.06.10) для побутової автоматизації; Різьба Rc (01/02) для експортних машин.

     • Виявлення вакууму: Немає вбудованого датчика тиску. Встановіть реле вакуумного тиску ZSE у вакуумний контур для підтвердження вакууму або сигналізації про відсутність деталі.

7. Стандартна пневматична схема

     Сервісний блок джерела повітря AFC (блок масляного туману заборонений) → 3/2 електромагнітний клапан → порт подачі SUP ZH‑B; Вакуумний порт VAC → вакуумний фільтр ZFC → вакуумна присоска.

8. Важливі примітки щодо роботи

     • Категорично заборонено використовувати масляний туман. Забруднення маслом забиває крихітне сопло та зменшує силу всмоктування.

     • Вакуумний фільтр ZFC повинен бути встановлений на стороні вакууму, щоб блокувати пил і захистити сопло.

     • Рекомендований тиск подачі: 0,4~0,5 МПа. Тривала безперервна робота під повним тиском 0,6 МПа не рекомендована.

     • Тримайте шланг між ежектором і присоскою якомога коротшим, зменшіть об’єм трубопроводу для швидшої реакції вакууму.

     • Вбудований глушник накопичує пил після тривалого використання. Очистіть або замініть елемент глушника, коли всмоктування впаде.
