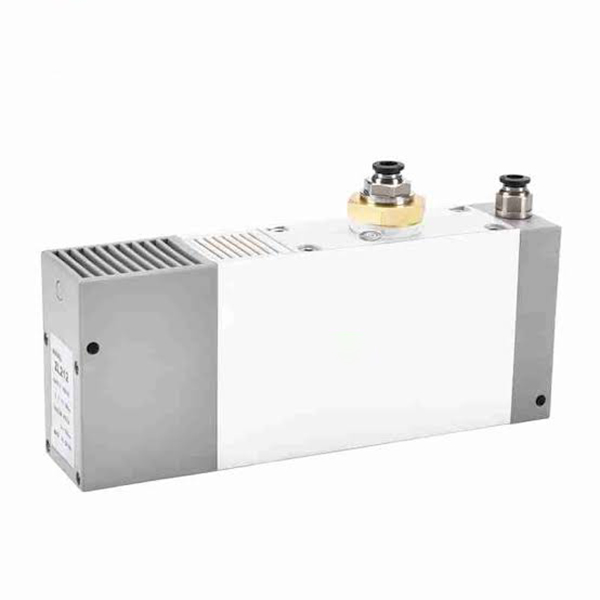

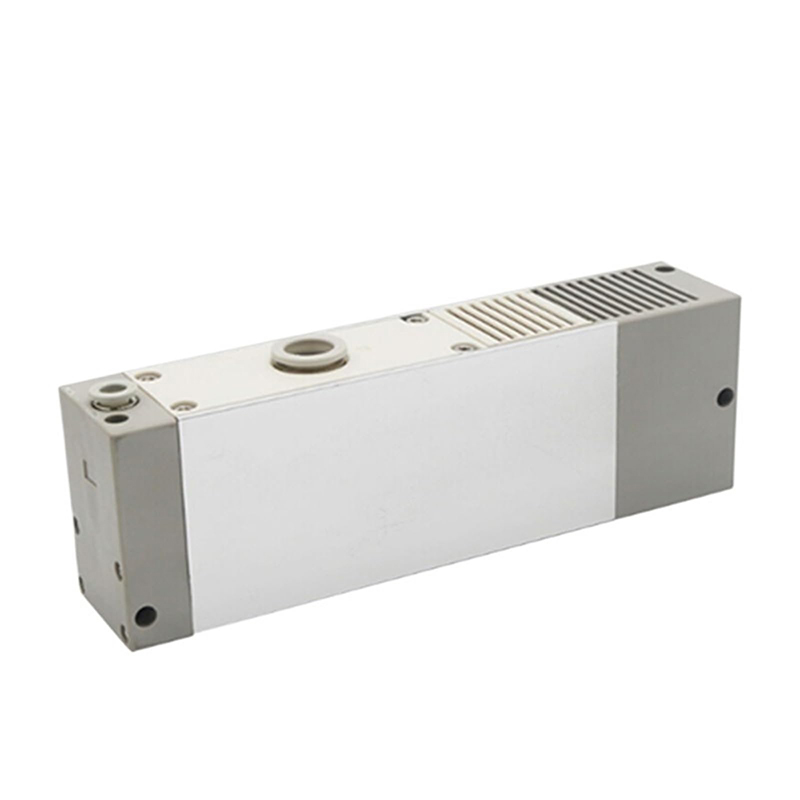

Бренд: SOLH від Richge Technology | Заміна, сумісна з установчим розміром SMC ZL212
 |
Серія ZL212 — це оновлений багатоступінчастий вакуумний ежектор великого потоку, який є похідним від серії ZL112. Оснащений більшим отвором сопла, він забезпечує вищий рівень вакууму та покращений потік всмоктування. Спеціально розроблений для великих присосок, пористих заготовок і робочих умов із високим рівнем витоку. Широко використовується як основний вакуумний блок для роботизованих маніпуляторів, обробки листового металу та скла.
|
Параметр Пункт |
Специфікація |
|
Позиція продукту |
Удосконалена модель ZL112, більша насадка для вищого вакууму та більшого потоку |
|
Застосовна рідина |
Стиснене повітря |
|
Тиск подачі повітря |
0,3 ~ 0,7 МПа, оптимальний робочий діапазон: 0,45 ~ 0,5 МПа |
|
Ступінь вакууму |
-90 ~ -95 кПа |
|
Потік всмоктування |
Більш ніж на 30% вище, ніж ZL112, підходить для пористих заготовок і великих присосок |
|
Споживання повітря |
Багатоступінчастий дизайн дифузора, понад 40% економії енергії порівняно з одноступінчастим вакуумним ежектором |
|
Діапазон температур навколишнього середовища |
-5 ℃ ~ 60 ℃ |
|
Підключення до порту |
Стандартне кріплення одним дотиком/різьбовий порт, повністю взаємозамінний з монтажним розміром SMC ZL212 |

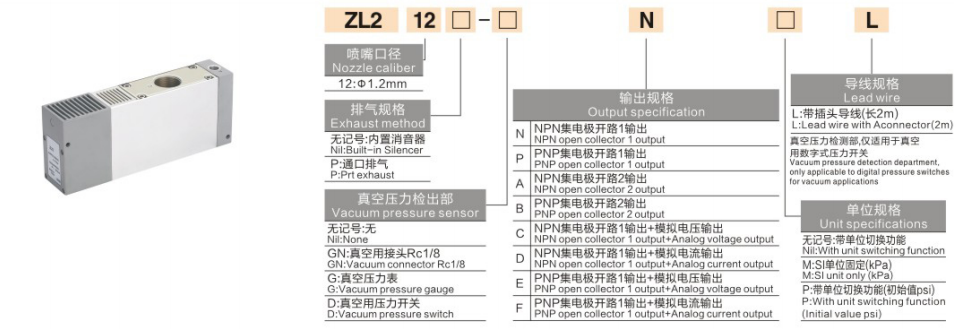

Основний формат:ZL212‑□‑□‑□‑□
Розширений формат із клапаном:ZL212‑□‑K1/K2 5 M Z‑□‑DDNL
|
Позиція |
Код |
Визначення та детальний опис |
|
1-4 |
ZL212 |
Код серії для багатоступінчастого вакуумного ежектора, більший отвір сопла порівняно з ZL112 |
|
5-й |
Жодної позначки |
Глушник вихлопу, стандартне зниження шуму для загальної майстерні |
|
|
P |
Витяжний отвір для високопоточного або централізованого витяжного монтажу |
|
6-й |
Жодної позначки |
Без модуля визначення вакууму |
|
|
GN |
Порт визначення вакууму Rc1/8 для підключення зовнішнього манометра |
|
|
G |
Вбудований механічний вакуумний манометр Y40Z |
|
|
D |
Вбудований цифровий вакуумний реле тиску |
|
7-й |
N |
1-канальний вихід NPN з відкритим колектором |
|
|
P |
1-канальний вихід PNP з відкритим колектором |
|
|
A/B/C/D/E/F |
Багатоканальний вихід / вихід аналогового сигналу та інші розширені функції |
|
8-й |
L |
2-метровий попередньо зібраний штекерний кабель |
|
|
М / П |
Фіксована одиниця/перемикається одиниця (кПа/псі необов’язково) |
|
Модель |
Конфігурація ядра |
Типове застосування |
|
ZL212 |
Стандартний базовий блок, без датчика, без вбудованого клапана |
Загальне застосування з високим потоком, потрібен зовнішній електромагнітний клапан |
|
ZL212-GN |
Інтерфейс зовнішнього вакуумметра Rc1/8 |
Програми, для зчитування яких потрібен зовнішній вакуумметр |
|
ZL212-D |
Вбудований цифровий вакуумний реле тиску |
Цифрове зчитування вакууму та електричний сигнал зворотного зв'язку для керування ПЛК |
|
ZL212-P |
Вихлопна версія портового типу без вбудованого глушника |
Сценарії централізованої витяжки з високим потоком, шумонечутливе середовище |
|
ZL212-G |
Оснащений механічним вакуумметром Y40Z |
Економічний локальний механічний індикатор рівня вакууму |
|
Елемент порівняння |
ZL112 |
ZL212 |
|
Отвір сопла |
Φ1,2 мм |
Насадка більшого розміру |
|
Ступінь вакууму |
-88 ~ -92 кПа |
-90 ~ -95 кПа, більш висока продуктивність вакууму |
|
Потік всмоктування |
Середня швидкість потоку |
+30% вищий потік всмоктування |
|
Відповідні умови для роботи |
Звичайні присоски, малі-середні заготовки |
Велика присоска, пориста заготовка, лист і скло, петлі з високим рівнем витоку |
|
Довідкова ціна базової моделі |
Починаючи з 245 |
Починаючи з 478 р. бл. На 20% більше за ідентичної конфігурації |
• Покращена багатоступенева трубка Вентурі: підвищений рівень вакууму та потік всмоктування, чудова адаптованість для пневматичних вакуумних контурів із високим рівнем витоків.
• Повністю інтегровані модульні варіанти: Електромагнітний клапан подачі/випуску, глушник, механічний/цифровий вакуумметр і реле тиску доступні для цільної конфігурації, зводячи до мінімуму додаткові допоміжні частини.
• Конструкція з низьким рівнем шуму: Вбудований глушник, рівень шуму ≤70 дБ, зручний для звичайного заводського середовища.
• Стабільна робота без обслуговування: відсутність рухомих механічних компонентів, тривалий термін служби протягом 24 годин безперервного виробництва.
• Сумісний монтажний слід: Взаємозамінний монтажний розмір із ZL112, підтримує пряму оновлену заміну.
• Заготовки малого та середнього розміру та застосування з однією присоскою: виберіть ZL112 для кращої економічності.
• Велика присоска, пористий матеріал, листове скло або вакуумна петля з великим витоком: використовуйте ZL212 для достатнього вакууму та пропускної здатності.
• Автоматичне керування циклом: виберіть версію K1 із подвійним клапаном (подача + випускний клапан), підключіть вакуумний реле тиску для зворотного зв’язку із замкнутим контуром.
• Візуальний моніторинг і введення в експлуатацію на місці: виберіть варіант цифрового реле тиску D для прямого цифрового зчитування значення вакууму.
• Роботизоване оброблення скла, листового металу, дерев’яної плити та великогабаритних пластин
• Адсорбція пористих заготовок: збір картону, піни, текстилю та проникних матеріалів
• Вакуумний контур із високим рівнем витоку для кріплення з кількома присосками великої площі
• Автоматизована складальна лінія, робот для лиття під тиском, виймання з форми та передача матеріалів
• Логістичне обладнання Станція вакуумного захоплення великогабаритних товарів
