Бренд: SOLH від Richge Technology | Повна механічна частина та інтерфейс взаємозамінні з оригінальною серією SMC ZL1
 |

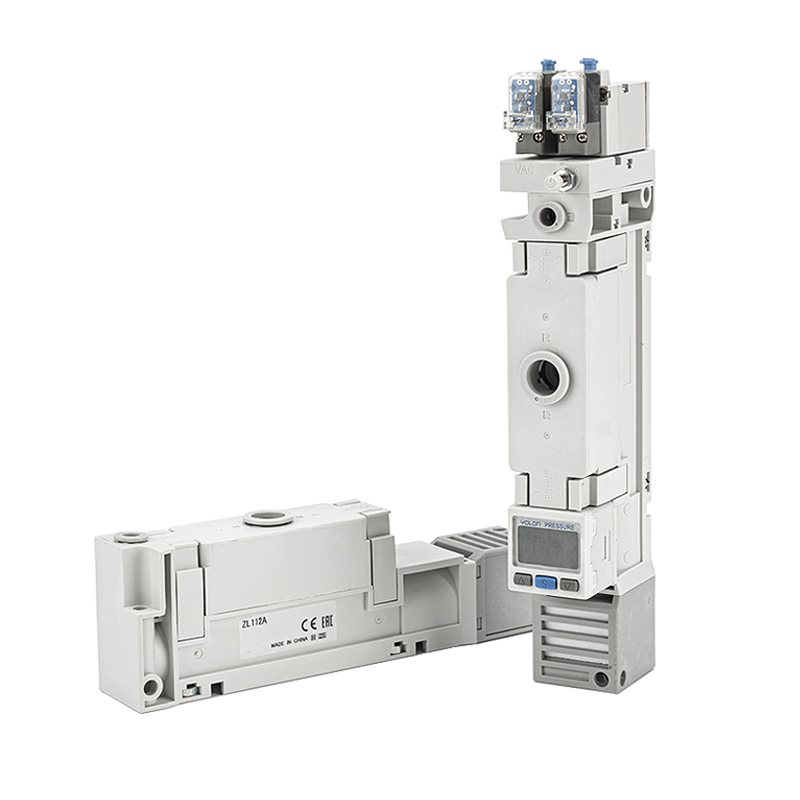

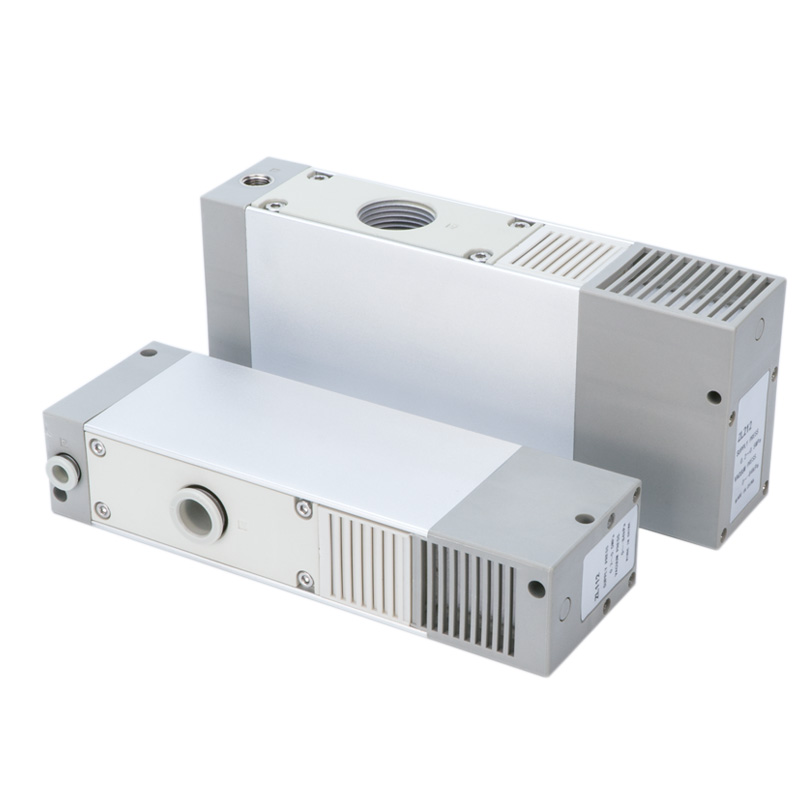

Серія SOLIH ZL1 використовує структуру багатоступеневого дифузора Вентурі з енергозберігаючим вакуумним ежектором, повністю взаємозамінну з оригінальними розмірами та компонуванням портів SMC ZL1. За ідентичних умов споживання повітря він забезпечує більший потік всмоктування та менші втрати енергії. Широко використовується для високошвидкісних роботів-маніпуляторів «підбирай і розміщуй» і для сильних адсорбційних застосувань для пористих дихаючих заготовок.
Дві основні конфігурації для вибору:
• Безклапанний тип (без клапана): Тільки чистий корпус ежектора, керований зовнішніми електромагнітними клапанами. Низька вартість і висока гнучкість для індивідуальної системної інтеграції.
• Тип із клапаном: Інтегрований клапан подачі, випускний клапан і модуль визначення вакуумного тиску. Не потрібні додаткові зовнішні компоненти клапана, спрощена розводка трубопроводів і швидша реакція. Рекомендоване основне рішення для інструментів для роботи на кінці руки (EOAT).
Технічні характеристики моделі 12A: Максимальний потік всмоктування 100 л/хв (ANR), робочий тиск припливного повітря 0,4 ~ 0,6 МПа чистого стисненого повітря. Порт подачі та вакуумний порт оснащені фітингами, що відкриваються одним дотиком: Φ6 метричний або Φ1/2 дюйма британський (опція).

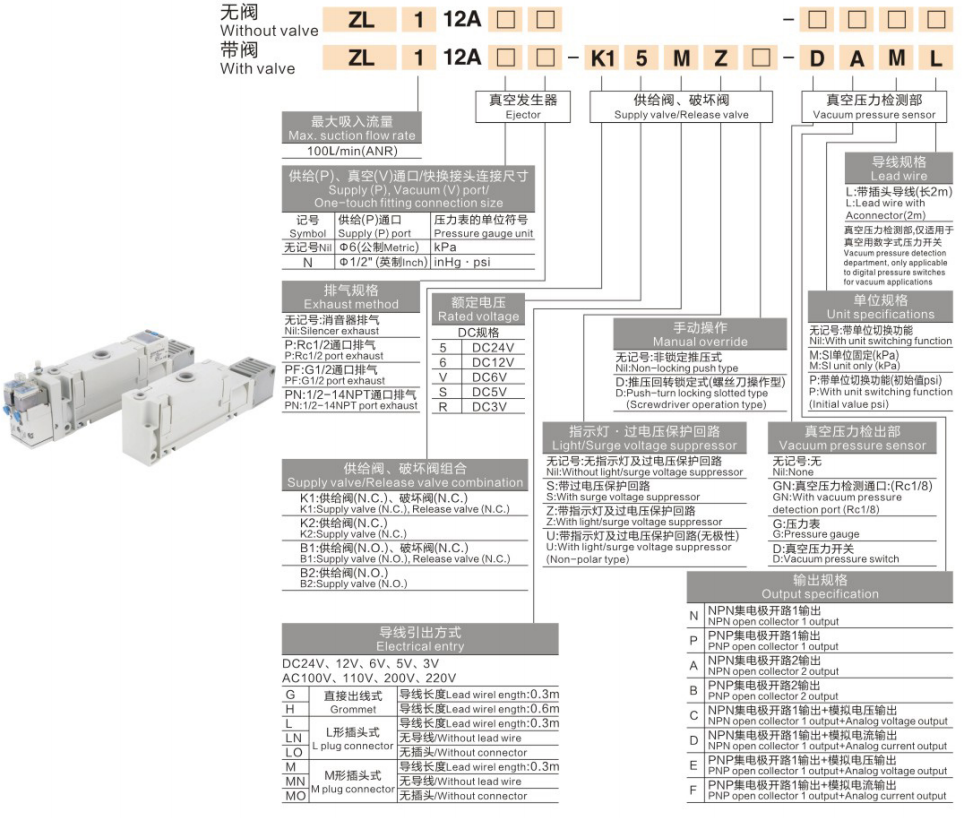

2.1 Безклапанне базове кодування
ZL1‑12A
• ZL1: код серії багатоступінчастого вакуумного ежектора
• 12A: код розміру, максимальний потік всмоктування 100 л/хв (ANR)
Повний приклад:ZL1‑12A‑K15MZ‑DAML
|
Сегмент коду |
Відповідний модуль і визначення |
|
ZL1‑12A |
Серія + код розміру (100 л/хв) основний корпус вакуумного ежектора |
|
K1 |
Клапан живлення Н.З. + Випускний клапан Н.З. |
|
5 |
Номінальна напруга котушки DC24V |
|
M |
Розетка M-подібної форми, довжина кабелю 0,3 м |
|
Z |
З індикаторною лампою та схемою захисту від перенапруги |
|
D |
Вбудований блок виявлення вакуумного реле тиску |
|
A |
Специфікація двоканального виходу NPN з відкритим колектором |
|
M(L) |
Кабель реле тиску: 0,3 м / 2 м з вилкою, виберіть лише один |
3.1 Порт подачі (P)/вакууму (V) Установлення одним дотиком Розмір
|
Марк |
Порт живлення (P). |
Параметри одиниць тиску |
|
Без оцінки / Н |
Φ6 Метрична установка одним дотиком |
кПа |
|
Дюймовий варіант |
Φ1/2" Imperial, що встановлюється одним дотиком |
дюйм рт.ст., psi |
3.2 Метод витяжки
|
Марк |
Опис вихлопу |
|
Жодної позначки |
Глушник вихлопу (стандартний, з низьким рівнем шуму) |
|
PR |
1/4" вихлопний порт, зовнішні труби для централізованої витяжки |
|
PG1/2 |
Витяжка G1/2, централізована витяжка великого потоку |
|
PN1/2‑14NPT |
Вихлоп NPT 1/2‑14 для обладнання Північної Америки |
3.3 Номінальна напруга
|
Код |
Специфікація напруги |
|
5 |
DC24V (промисловий основний) |
|
6 |
DC12V |
|
V |
DC6V (опціонально) |
|
VDC |
DC5V (тільки на замовлення) |
3.4 Комбінації клапана подачі та випускного клапана (для моделей із клапаном)
|
Код |
Комбінація клапанів |
Опис функції |
|
K1 |
Клапан подачі Н.З. + Випускний клапан Н.З. |
Увімкніть джерело живлення для створення вакууму; активуйте розблокування для швидкого розриву вакууму. Стандартний основний вибір. |
|
K2 |
Клапан подачі Н.З. (немає випускного клапана) |
Тільки контроль надходження; вакуум, що виділяється природним шляхом, економічно оптимальне рішення. |
|
B1 |
Клапан подачі Н.О. + Випускний клапан Н.З. |
Нормально відкритий клапан подачі, безперервна подача повітря після вимкнення живлення для особливих умов роботи з утриманням вакууму. |
|
B2 |
Клапан подачі Н.О. (немає випускного клапана) |
Базова конфігурація нормально відкритого джерела живлення. |
3.5 Функція ручного перевизначення
|
Марк |
Режим роботи з ручним перевизначенням |
|
Жодної позначки |
Кнопка без фіксації: натисніть для активації, відпустіть для скидання. |
|
D |
Поворотний тип блокування (за допомогою викрутки), блокування для безперервної подачі повітря під час введення в експлуатацію та налагодження. |
3.6 Індикаторна лампа та схема захисту від перенапруги
|
Марк |
Опис конфігурації |
|
Жодної позначки |
Немає індикаторної лампи та схеми захисту від перенапруги. |
|
S |
Вбудована схема захисту від перенапруги для продовження терміну служби котушки. |
|
Z |
Індикаторна лампа плюс схема захисту від перенапруги для візуалізації стану живлення. |
|
U |
Індикаторна лампа без полярності та схема захисту від перенапруги, допускається довільне підключення. |
3.7 Режим електричного входу/дроту
|
Код |
Визначення кабельного виходу |
|
G |
Кабельний вхід із втулкою, довжина кабелю: 0,3 м |
|
H |
Розетка L-подібної форми, довжина кабелю: 0,6 м |
|
LN |
L-подібна вилка, без кабелю (джгут проводів готує клієнт самостійно) |
|
M |
Розетка М-подібної форми, довжина кабелю: 0,3 м |
|
MN |
М-подібна вилка, без кабелю (джгут проводів готує клієнт самостійно) |
3.8 Вакуумна одиниця тиску (дійсна лише для пристроїв, обладнаних датчиком вакууму)
|
Марк |
Налаштування одиниць |
|
Жодної позначки |
Можливість перемикання кількох блоків: вибір кПа / дюймів рт. ст. / фунтів на квадратний дюйм |
|
M |
Фіксована одиниця, лише кПа |
|
S |
Можливість перемикання між кількома блоками, заводська настройка на psi |
|
P |
Можливість перемикання між кількома блоками, заводська настройка на psi |
3.9 Модуль визначення вакуумного тиску
|
Марк |
Функція виявлення та застосування |
|
Жодної позначки |
Відсутність блоку виявлення; чистий корпус ежектора, підключайте зовнішній датчик окремо. |
|
GN |
Порт визначення вакууму (Rc1/8), підключіть зовнішній цифровий манометр або модуль збору PLC. |
|
G |
Вбудований аналоговий манометр для локального візуального вимірювання рівня вакууму на місці. |
|
D |
Вбудований вакуумний реле тиску, вихідний перемикач/аналоговий сигнал для сигналізації про відсутність деталі та зворотного зв’язку заготовки на місці. |
3.10 Характеристики вихідної потужності (для вакуумного реле тиску D-типу)
|
Код |
Опис режиму виведення |
|
N |
1-канальний вихід NPN з відкритим колектором, стандартний для вхідного каналу NPN ПЛК |
|
P |
1-канальний вихід PNP з відкритим колектором |
|
A |
Двоканальний незалежний вихід NPN з відкритим колектором |
|
W |
Двоканальний незалежний вихід PNP з відкритим колектором |
|
C |
NPN 1-канальний перемикач + аналоговий вихід напруги |
|
D |
NPN 1-канальний перемикач + аналоговий струмовий вихід |
|
E |
PNP 1-канальний перемикач + аналоговий вихід напруги |
|
F |
PNP 1-канальний перемикач + аналоговий струмовий вихід |
3.11 Специфікація кабелю реле тиску (для D-типу)
|
Код |
Визначення кабелю |
|
L |
Попередньо зібраний вставний кабель, загальна довжина: 2 м |
|
M |
Попередньо зібраний вставний кабель, загальна довжина: 0,3 м |
|
Параметр Пункт |
Стандартна специфікація |
|
Принцип роботи |
Багатоступеневий дифузор, вакуумний ежектор Вентурі, високоефективна енергозберігаюча структура |
|
Максимальний потік всмоктування (розмір 12A) |
100 л/хв (ANR) |
|
Стандартний тиск припливного повітря |
0,4 ~ 0,6 МПа |
|
Подача/вакуумний порт |
Монтаж одним дотиком: Φ6 метричний / Φ1/2" британський (опціонально) |
|
Опції вихлопу |
Стандартний глушник вихлопу; Централізована зовнішня витяжка PR/PG/PN портового типу опціональна |
|
Номінальна напруга котушки |
DC24V / DC12V / DC6V; DC5V доступний за індивідуальним запитом |
|
Параметри електричного входу |
G втулка / заглушка форми H‑L / заглушка форми M‑M; Безкабельна версія LN / MN для електропроводки замовника |
|
Блок виявлення вакууму |
Немає виявлення / Порт виявлення GN (Rc1/8) / G локальний манометр / D вбудований вакуумний реле тиску |
|
Вихідний сигнал |
NPN / PNP одно-двоканальний перемикач вихід; аналоговий вихід напруги / струму необов'язковий |
|
Індикатор і захист від перенапруги |
Без захисту / S-захист від перенапруги / Z-індикатор + захист / U-індикатор без полярності + захист |
|

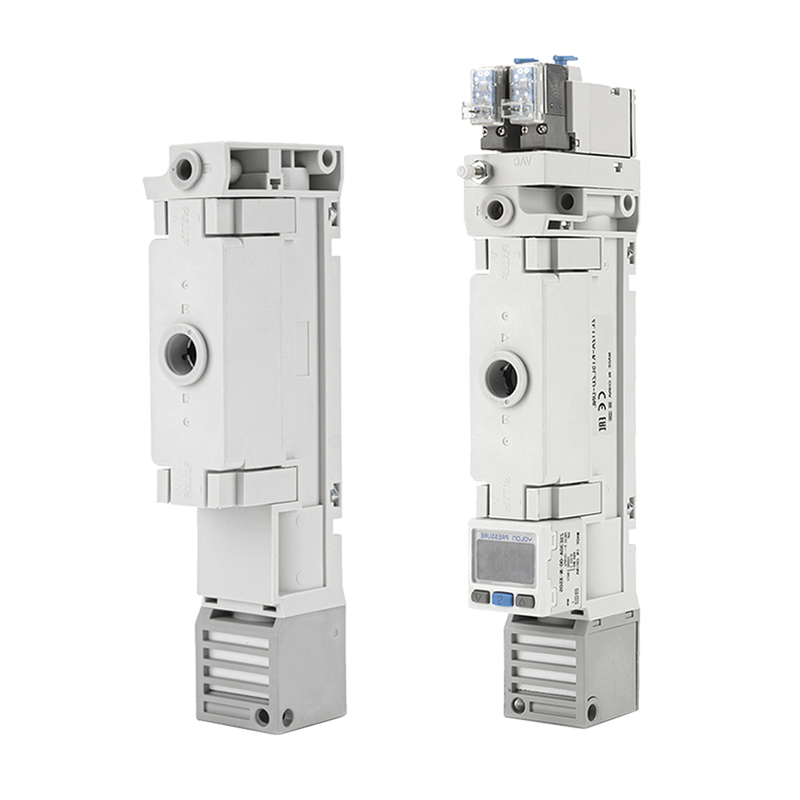

Елемент порівняння |
Безклапанний тип ZL1‑12A |
З клапаном типу ZL1‑12A‑K1… |
|
Інтегровані клапани |
Немає вбудованих клапанів, потрібен зовнішній 3-ходовий електромагнітний клапан |
Інтегрований клапан подачі + випускний клапан (серія K1/K2/B1/B2) |
|
Метод вакуумного розриву |
Керується зовнішнім клапаном або природним випуском |
Миттєвий розрив вакууму завдяки вбудованому випускному клапану для швидкого вивантаження заготовки |
|
Швидкість відгуку |
Залежить від зовнішнього клапана та схеми трубопроводу |
Швидша інтегрована відповідь для застосування робота з високою частотою циклів |
|
Складність трубопроводів |
Потрібні окремі клапани, фітинги та аксесуари для фільтрів |
Високоінтегрована мінімальна кількість робіт з трубопроводів на місці |
|
Вартість і гнучкість |
Найнижча вартість, максимальна гнучкість конструкції системи |
Вищий рівень інтеграції, кращий для роботи кінцевого ефектора EOAT |
|
Виявлення тиску |
Потрібен зовнішній вакуумний реле тиску |
Додатковий вбудований манометр G / реле вакуумного тиску D |
Рішення 1: оптимізована за вартістю схема без клапанів
AFC2000 безмасляний двоблочний джерело обробки повітря → 3V110 3-ходовий електромагнітний клапан → ZL1‑12A безклапанний вакуумний ежектор → ZPT вакуумна присоска
Рішення 2: високошвидкісна схема роботи із клапаном
Регулятор тиску AR → ZL1‑12A‑K15MZ‑DAML (інтегрований клапан подачі, випускний клапан і вакуумний реле тиску) → присоска кінцевого ефектора робота, підтримується функція автоматичного сигналу про відсутність деталі.
Рішення 3: Багатобанковий централізований контур подачі повітря
Двоблоковий безмасляний AFC із великим потоком → збірка ежекторного колектора з декількома ZL1 із клапаном → синхронний збір матеріалу з кількома присосками.
• Розмір порту: Для стандартної трубки PU6 / Φ6 виберіть метричний порт без позначок. Для трубки з імперським діаметром Φ1/2 дюйма вкажіть імперський порт разом із одиницею вимірювання тиску в дюймах ртутного стовпа / psi.
• Вихлоп: Для низького рівня шуму в майстерні використовуйте стандартний вихлоп із глушником. Для відведення повітря у визначену безпечну зону використовуйте централізовану витяжку типу PR/PG/PN.
• Напруга: DC24V (код 5) для домашнього обладнання автоматизації; DC12V / DC6V для європейського експорту або проектів низьковольтних пристроїв.
• Комбінація клапанів: K1 (Н.З. джерело живлення + Н.З. звільнення) для стандартного високошвидкісного підбору та встановлення; K2 для скорочення витрат; B1/B2 для спеціальних умов роботи у нормально відкритому вакуумі.
• Вимоги до виявлення: Виберіть реле вакуумного тиску D (NPN/PNP відповідає типу входу ПЛК) для сигналу про відсутність деталі ПЛК; G місцевий манометр для візуального огляду на місці; Порт виявлення GN для збору зовнішніх даних сторонніх розробників.
• Індикатор і захист від перенапруги: Виберіть версію Z / U для індикації діагностики шафи; S захист від перенапруги для вологого важкого робочого середовища.
• Ручне перевизначення: Виберіть D, що блокується вручну, для частого введення в експлуатацію та сценаріїв налагодження, підтримує заблоковану постійну подачу повітря.
• Високошвидкісна обробка друкованих плат і мікросхем електроніки 3C
• Перенесення листового електродного матеріалу літій-іонної батареї
• Сильна адсорбція з картону та пористих матеріалів
• Потужний роботизований збирач скла та листового металу
• Знімання та виймання деталей робота для лиття під тиском
• Додаток захоплення упаковки харчової промисловості
• Логістичні високошвидкісні роботизовані системи сортування
• НЕ використовуйте блоки FRL з масляним туманом (три блоки серії AC / BC) для подачі повітря вакуумним ежектором. Мастило може забивати форсунки багатоступеневого дифузора, необхідно використовувати безмасляну систему AFC з двома блоками очищення джерела повітря.
• В обов’язковому порядку встановіть вбудований вакуумний фільтр ZFC на стороні переднього потоку. Маленькі багатоступеневі сопла чутливі до пилу; всмоктувальний потік сильно погіршиться після того, як він буде засмічений забрудненням частинками.
• Зберігайте довжину шланга між ежектором і присоскою якомога коротшою, щоб гарантувати швидке створення вакууму та стабільну продуктивність всмоктування.
• Оптимальний діапазон тиску припливного повітря 0,4~0,6 МПа. Недостатній тиск призводить до слабкого всмоктування; надмірний тиск збільшує споживання стисненого повітря.
• Для моделей із клапаном виберіть версії Z/S/U із вбудованою схемою захисту від перенапруги, щоб продовжити термін служби котушки електромагніту всередині шаф управління.
• Для конфігурацій централізованої витяжки PR / PG / PN підтримуйте безперешкодні вихлопні труби, протитиск суттєво погіршить ефективність створення вакууму.
