Вбудований прямий вакуумний ежектор серії ZU

Вбудований прямий вакуумний ежектор серії ZU | SOLH Вакуумний генератор з прямою трубкою

Бренд: SOLH від Richge Technology | Стандартний змінний вбудований вакуумний ежектор SMC

1. Огляд продукту

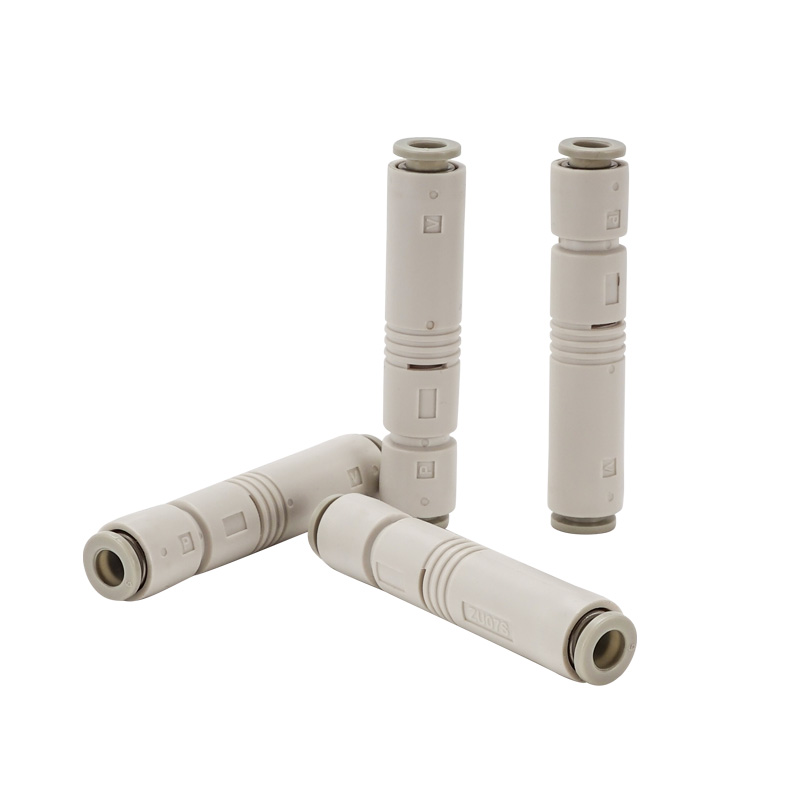

     Серія ZU - вбудований прямотрубний вакуумний ежектор. Вакуумний порт і порт подачі повітря розташовані коаксіально по прямій лінії. Він відрізняється найменшими розмірами, надлегкою вагою та компактним встановленням. Підходить для розподілених присосок, рухомих компонентів і вузького замкнутого простору.

2. Основна структура та принцип роботи

     • Структура: Порт подачі SUP → сопло → секція дифузора → вакуумний порт VAC → випускний порт EXH, цілісно формований корпус із смоли.

     • Принцип: Високошвидкісний струмінь стисненого повітря через сопло створює негативний тиск у вакуумному отворі для адсорбції вакууму; витяжка з вбудованою глушником.

     • матеріал: Основний корпус: інженерна смола PBT; установка в один дотик: POM. Не містить міді та фтору, відповідає RoHS.

     • вага: ZU05 ≈6,5 г, ZU07≈7,0 г; Нова покращена версія ZU□A лише 3.9g.

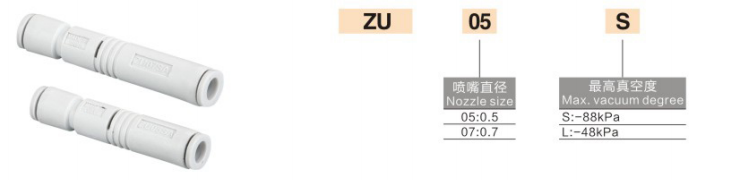

3. Правило кодування моделі (стандарт SMC)

  Стара версія (ZU05 / ZU07)

  Формат: ZU + отвір сопла + тип (S/L)

     • ZU05S: сопло Φ0,5, тип високого вакууму (-84 кПа)

     • ZU05L: сопло Φ0,5, тип високого потоку (-48 кПа)

     • ZU07S: насадка Φ0,7, тип високого вакууму

     • ZU07L: сопло Φ0,7, тип високого потоку

  Нова покращена версія (ZU□A, коротша та легша)

  Формат: ZU + 03/04/05/07 + S/L + A

     • 03=Φ0,3, 04=Φ0,4, 05=Φ0,5, 07=Φ0,7

     • S = Високий вакуум (-87~-90 кПа); L = Високий потік (-48 кПа)

     • A = оновлена ​​версія: довжина вкорочена на 11%, вага зменшена на 40%

4. Таблиця основних параметрів при стандартному тиску подачі 0,45 МПа

5. S Високий вакуум VS L Високий потік

     • S Тип високого вакууму: Максимальний вакуум -84~-90кПа. Для невеликих присосок, тонких, добре герметичних заготовок, які потребують сильної адсорбційної сили, таких як електронні компоненти та тонкі плівки.

     • L Тип високого потоку: Максимальний вакуум -48 кПа з більшим потоком всмоктування. Підходить для пористих/шорстких поверхонь заготовок, великих присосок, високих витоків і швидкої реакції, напр. картон і дерев'яна дошка.

6. Посібник із встановлення та трубопроводів

  1. монтаж: можливість встановлення в будь-якій орієнтації, кріпильний кронштейн не потрібен; можна безпосередньо вставити в середину повітропроводу.

  2. Трубопроводи

￮ Порт живлення SUP: підключіть повітряну трубку Φ6 (стандарт)

￮ Вакуумний порт VAC: підключіть присоску/вакуумний трубопровід

￮ Випускний отвір EXH: відкритий для атмосфери, не блокувати

  3. Тиск: Стандартний 0,45 МПа, робочий діапазон 0,1 ~ 0,6 МПа

  4. Температура: 5~50 ℃ (без обмерзання в джерелі повітря)

7. Типові сценарії застосування

     • Електроніка 3C, напівпровідник, розподілена адсорбція з маленькими присосками

     • Автоматизована виробнича лінія, рухомі частини / кінцевий ефектор робота

     • Вузький простір для установки, легкі та високошвидкісні додатки

     • Робота з тонким папером, тонкою плівкою, дрібними деталями та електронними мікросхемами

8. Порівняння вибору: ZU проти ZB проти ZL
