Вакуумний ежектор серії ZH‑D

Вакуумний ежектор серії ZH‑D | Одноступінчастий вакуумний генератор із прямим пневматичним підключенням Вентурі

Бренд: SOLH від Richge Technology | Повністю механічна взаємозамінність з імпортним вакуумним генератором серії ZH

1. Огляд продукту

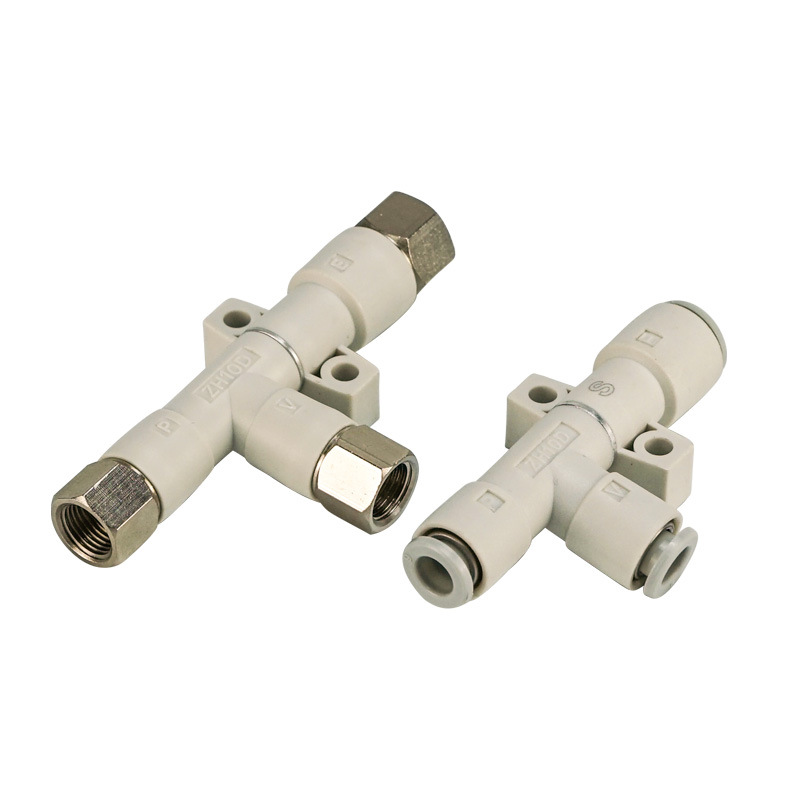

     Тип ZH‑D із портованим корпусом є одноступінчатим вакуумним ежектором Вентурі. Три незалежні порти, включаючи порт подачі SUP, порт вакууму VAC і порт випуску EXH, потребують зовнішнього трубопроводу. Немає вбудованого глушника всередині основного корпусу. Компактна та легка конструкція з інтегрованою структурою насадок зі смоли, повністю взаємозамінна з імпортованою серією ZH.

  Відмінність моделі

     • ZH‑D Накладний тип: Три порти для зовнішнього трубопроводу, без вбудованого глушника.

     • Тип коробки ZH‑B: Оснащено вбудованим глушником усередині корпусу, зарезервовано лише підвідний та вакуумний порти.

  Дві оцінки продуктивності:

     • S-специфікація (високий вакуум): Максимальний вакуум -90 кПа, ідеально підходить для герметичних гладких заготовок.

     • L-специфікація (High-flow): Більший потік всмоктування з нижчим рівнем вакууму для дихаючих пористих заготовок, таких як папір, тканина та картон.

  Кришки отвору сопла Φ0,5 / 0,7 /1,0 /1,3 /1,5 /1,8 /2,0 мм. Підтримка кількох варіантів підключення: установка одним дотиком, різьба G/Rc, британська різьба NPT. Різні монтажні рішення: пряме гвинтове кріплення, монтажний кронштейн і установка на DIN-рейку. Широко застосовується для кінцевих ефекторів роботів і багатостанційних модулів.

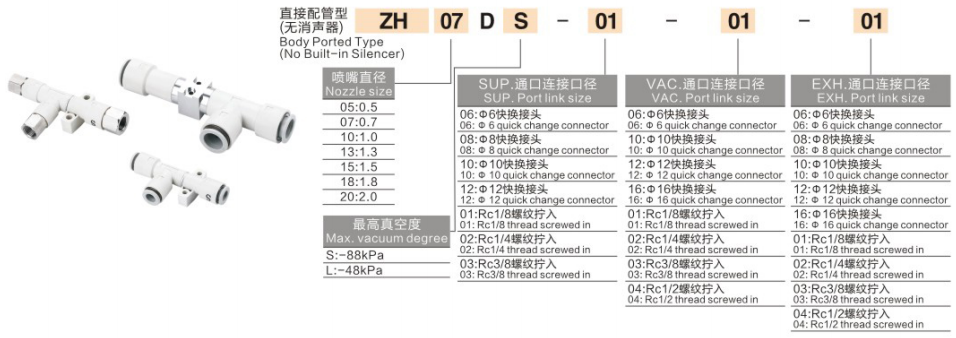

2. Повне пояснення кодування моделі

Приклад моделі:ZH10DSA‑06‑08‑10

     • ZH: Серійний код вакуумного ежектора

     • 10: код отвору сопла

     • Д / Б: Форма тіла. D = корпусний тип із 3 зовнішніми портами без вбудованого глушника; B = коробчастий тип із вбудованим глушником

     • S / L: Вакуумна характеристика. S = граничний тиск високого вакууму -90 кПа з помірним потоком всмоктування; L = високопоточний тип. ZH05‑13 граничний -48 кПа; ZH15‑20 максимальний -66 кПа, великий потік для дихаючих заготовок

     • A: полегшена версія нового покоління зі скороченими розмірами та зменшеною вагою

     • ‑06‑08‑10: Специфікація порту(SUP‑VAC‑EXH). Двозначне число означає метричний розмір, який можна встановити одним дотиком (06=Φ6,08=Φ8,10=Φ10,12=Φ12). F01/F02/F03 для різьби G/Rc; N01/N02 для британської різьби NPT.

  Приклад замовлення: ZH13DSA‑08‑10‑10
     Вакуумний ежектор ZH, портований на корпусі, сопло Φ1,3 мм, високовакуумний клас S, нова полегшена версія A; порт подачі Φ8, порт вакууму Φ10, випускний порт Φ10, що з’єднується одним дотиком.

3. Основні переваги продуктивності

     • Три повністю незалежні зовнішні порти: Окреме джерело живлення SUP, вакуум VAC і вихлопні порти EXH. Вихлопні гази можуть підключатися до зовнішнього глушника або централізованого вихлопного трубопроводу. Підходить для інтеграції кінцевого ефектора та модуля робота, без внутрішніх обмежень простору глушника.

     • Легка інтегрована смоляна насадка: Насадка та основний корпус сформовані як єдине ціле для значного зменшення ваги, що ідеально підходить для високошвидкісного руху EOAT. Нова версія A скорочує довжину та висоту, вага зменшена до 74%.

     • Варіанти подвійного вакууму: S високий вакуум для гладких герметичних деталей, включаючи скло, листовий метал і пластиковий корпус; L високопотік для картону, плівки, тканини та матеріалів, схильних до витоку, для компенсації витоку.

     • Багатий вибір портів: Метричний фітинг одним дотиком, трубна різьба G/Rc і британська різьба NPT для адаптації обладнання до світового ринку.

     • Різноманітні способи монтажу: Пряме гвинтове кріплення, стандартний кронштейн, L-подібний кронштейн і монтаж на DIN-рейку для гнучкого розташування.

     • Вимоги до безмасляної роботи: Змащування масляним туманом заборонено, потрібне лише сухе відфільтроване стиснене повітря.

4. Типові технічні умови

Продуктивність при тиску подачі 0,5 МПа (ANR)

Для варіанту L-high-flow: вищий потік всмоктування під ідентичним отвором сопла з нижчим кінцевим рівнем вакууму.

5. Порівняльна таблиця ZH‑D VS ZH‑B

6. Покрокові інструкції з вибору

     • Вибір продуктивності S / L

 ￮ ✅ S високий вакуум (-90 кПа): гладкі герметичні заготовки, такі як сталева пластина, скло, пластиковий корпус, друкована плата; незначний витік, потрібна висока сила адсорбції.

 ￮ ✅ L високий потік: коробка, піна, плівка, тканина та інші схильні до витоку дихаючі деталі, великий потік компенсує витік вакууму.

     • Вибір отвору сопла: Виберіть відповідно до загальної площі адсорбції присоски. Більше сопло забезпечує більший потік всмоктування, водночас збільшуючи споживання повітря. Уникайте великого сопла, щоб запобігти викиду стисненого повітря.

     • Вибір типу порту: Метрична установка одним дотиком (06/08/10/12) для побутового обладнання автоматизації; Різьба G / різьба NPT для експортних машин за кордон.

     • Примітка щодо поводження з вихлопом для типу D: D‑варіант не має вбудованого глушника. Випускний порт EXH повинен підключати зовнішній глушник, інакше шум буде надзвичайно високим; або проведіть вихлопну трубу з шафи обладнання.

     • Рішення для виявлення вакууму: Вакуумний ежектор серії ZH без вбудованого реле тиску. Додайте зовнішнє реле вакуумного тиску ZSE, якщо потрібен зворотний зв’язок за сигналом.

7. Типові сценарії застосування

     • Робот EOAT збирає кінці рукоятки: пластикові деталі 3C, обробка друкованої плати та акумуляторної батареї

     • Пакувальна промисловість: збір картону, плівки та паперу

     • Виймання деталей малого розміру для робота для лиття під тиском

     • Багатопаралельний вакуумний модуль для синхронної адсорбції з кількома присосками

     • Станції автоматизації, що вимагають централізованого відводу відпрацьованих газів за межі корпусу обладнання

8. Опис стандартної пневматичної схеми

     Стандартна схема з портами на корпусі ZH‑D: фільтр джерела повітря AFC (блок масляного туману заборонено) → 3/2 електромагнітний клапан → порт подачі SUP ZH‑D; Вакуумний порт VAC підключає вакуумний фільтр ZFC, а потім до присоски; Випускний порт EXH підключає зовнішній глушник або випускний шланг, що проходить поза обладнанням.

9. Важливі примітки щодо роботи

     • Суворо заборонено використовувати масляний туман. Масло забруднює крихітний отвір форсунки, спричиняє зниження сили всмоктування або повну несправність. Для обробки джерела повітря слід застосовувати лише повітряний фільтр.

     • Вбудований вакуумний фільтр ZFC повинен бути встановлений на стороні вакууму. Попадання частинок пилу призведе до блокування сопла.

     • Для ежектора ZH‑D з портом на корпусі випускний отвір EXH повинен мати глушник, щоб уникнути надмірного рівня шуму.

     • Рекомендований тиск подачі: 0,4-0,5 МПа. Тривала безперервна робота під повним тиском 0,6 МПа не рекомендується.

     • Мінімізуйте довжину шланга між вакуумним ежектором і присоскою, зменшіть об’єм трубопроводу для швидшої реакції вакууму.
