Багатоступеневий вакуумний ежектор серії ZL112

Бренд:SOLH від Richge Technology

Позиціонування продукту

     Серія SOLH ZL112 — це вбудований багатоступеневий вакуумний ежектор Вентурі, який повністю взаємозамінний з еквівалентними моделями SMC. Він відрізняється надвисоким ступенем вакууму, великим потоком всмоктування та різко зниженим споживанням повітря. Доступно кілька додаткових інтегрованих модулів, включаючи електромагнітні клапани подачі/випуску, вакуумний манометр, цифровий вимірювальний прилад і реле вакуумного тиску. Він служить основним вакуумним блоком для автоматизованих робототехнічних рук і систем кріплення з кількома присосками.

Повна деталізація правила кодування моделі

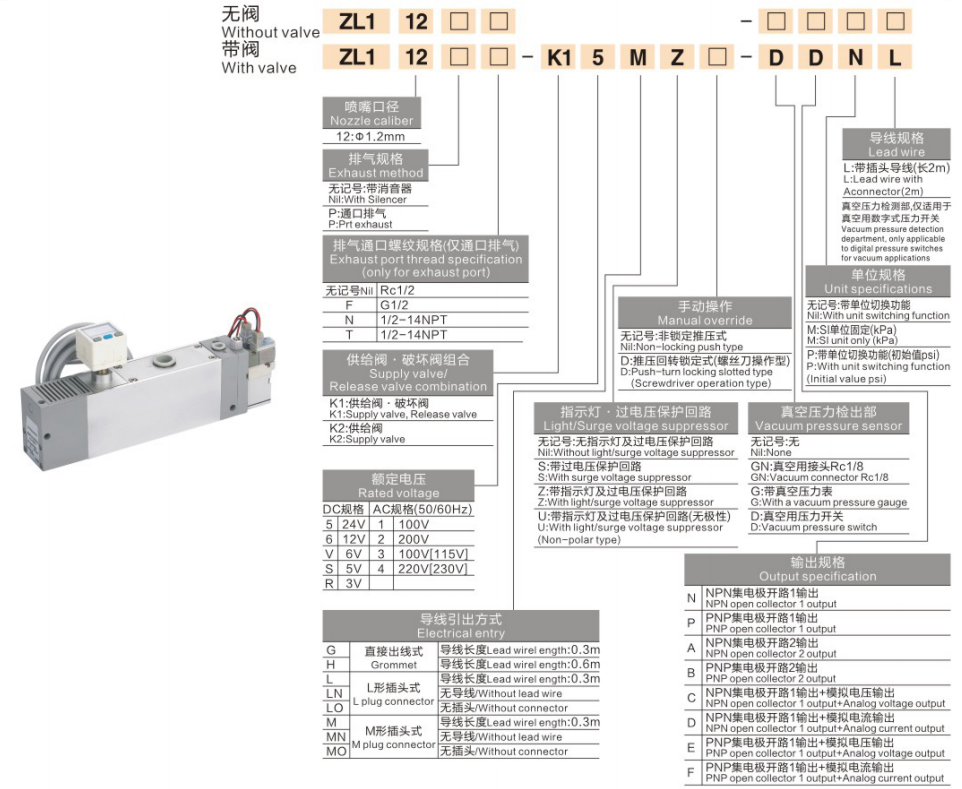

  1. Приклад моделі з повним клапаном: ZL112-□-□-K15MZ-□-DDNL

Таблиця порівняння класифікації серії та конфігурації

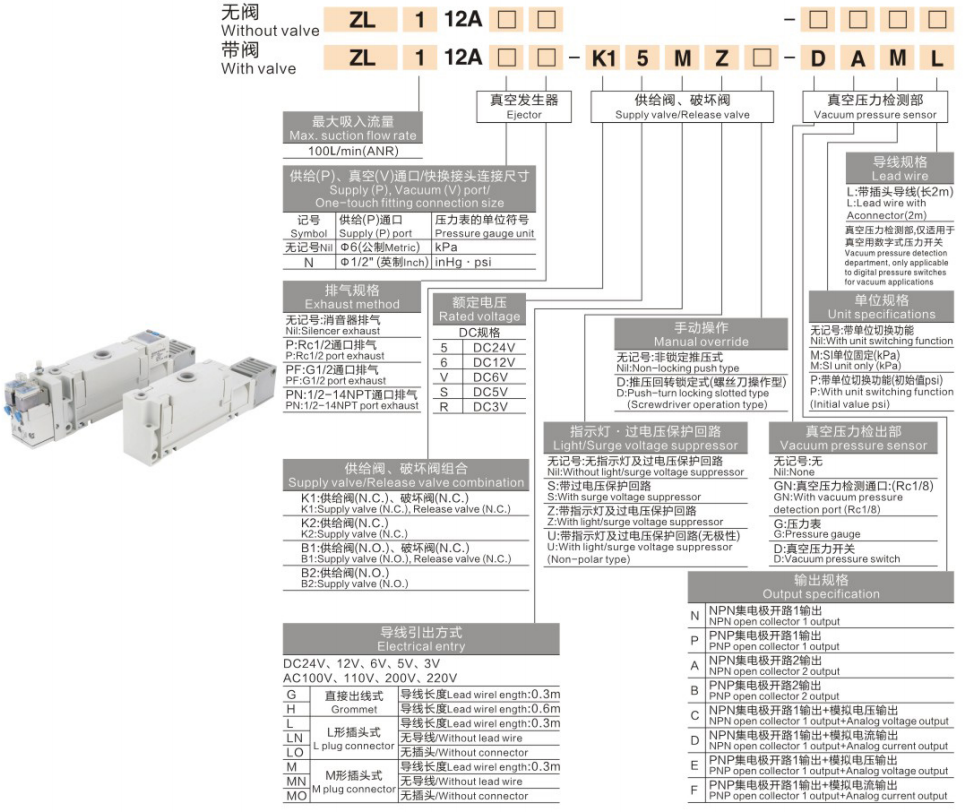

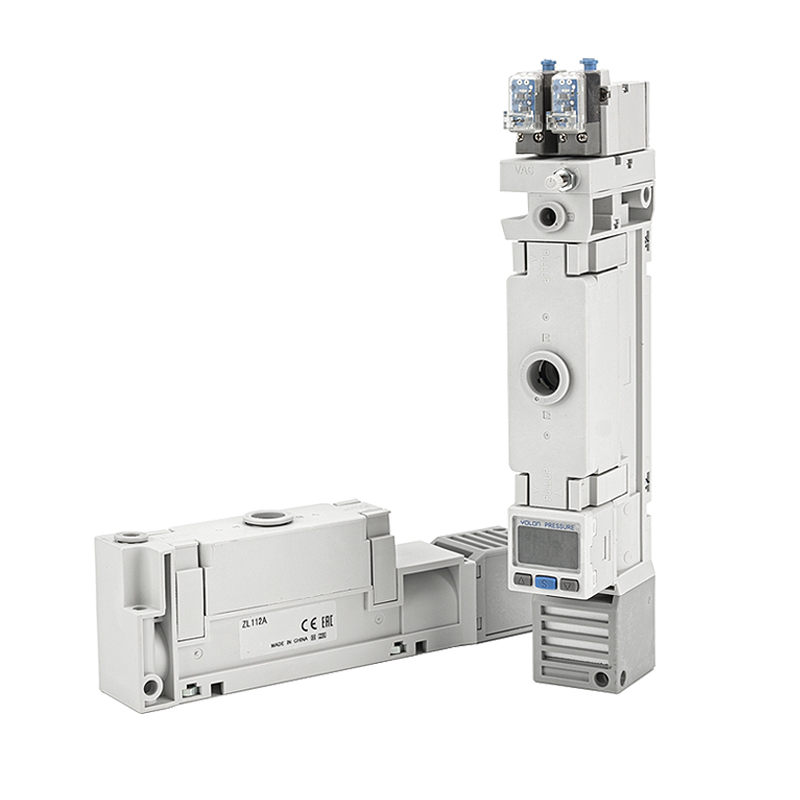

 1. Нова інтегрована серія ZL112A (оновлена ​​багатофункціональна версія)

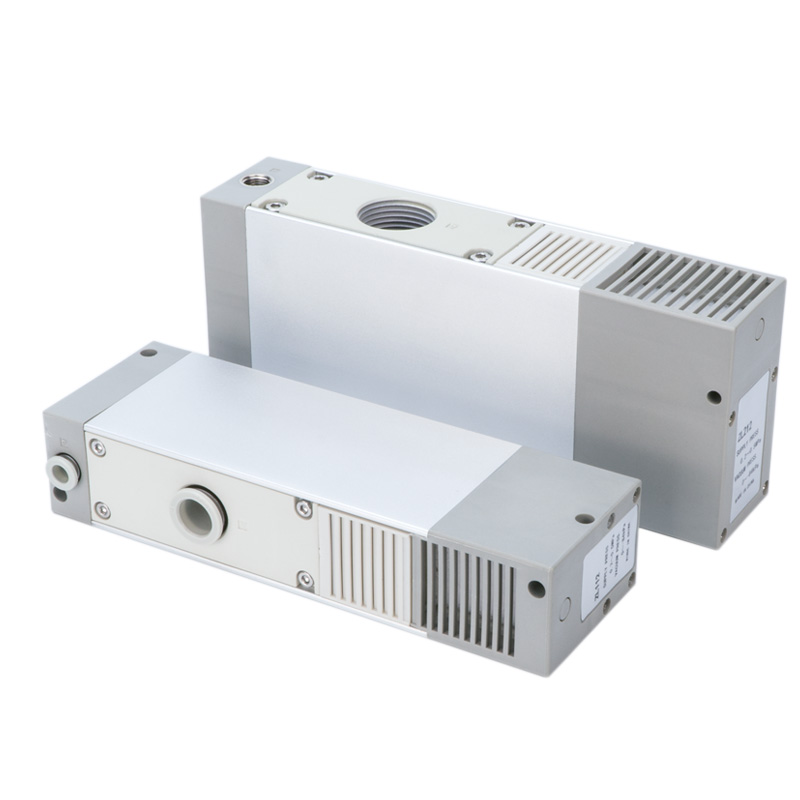

 2. Стандартна основа серії ZL112 (механічний/цифровий вимірювальний прилад додатково)

Основні переваги продукту

  1. Багатоступенева енергозберігаюча технологія трубки Вентурі

     -- Стабільний ступінь вакууму -88 ~ -92 кПа, потужний потік всмоктування; споживання повітря зменшено більш ніж на 40% порівняно з одноступінчатими ежекторами, що значно знижує вартість стисненого повітря в майстерні.

  2. Високомодульна інтегрована конструкція «все в одному».

     -- Додатковий вбудований електромагнітний клапан подачі, продувний клапан випуску вакууму, глушник, цифровий/механічний вакуумметр і реле тиску. Не потрібні додаткові окремі аксесуари, що економить простір у шафі та спрощує розводку проводів.

  3. Вбудований глушник з низьким рівнем шуму

     -- Вбудована конструкція глушника обмежує шум під час роботи ≤70 дБ (A), що зручно для безперервної роботи в приміщенні.

  4. Довгий термін служби без обслуговування

     -- Відсутність внутрішніх рухомих механічних частин, стійкість до частих безперервних циклів, підтримує 24-годинне безперервне масове виробництво.

  5. Мультиприсоска централізована подача вакууму

     -- Підходить для синхронної адсорбції з декількома пристосуваннями та декількома робочими станціями, компактний розмір дозволяє безпосередньо монтувати на кінцевому ефекторі роботизованої руки, щоб скоротити час відгуку вакуумного трубопроводу.

Типові сценарії промислового застосування

     -- Автоматизовані роботизовані захвати, маніпуляція пристосуванням з кількома порожнинами

     -- Електроніка 3C, скляна панель, листовий метал, вакуумне збирання та розміщення пористих заготовок

     -- Пакувальне, поліграфічне та вакуумне обладнання для харчової промисловості

     -- Схильні до витоку заготовки та виробничі лінії, що вимагають великого стабільного потоку вакууму

Покроковий посібник із швидкого вибору

  1. Підтвердьте вимогу автоматичного контролю вакууму

     -- Лише створення вакууму без автоматичного продування: виберіть базову модель ZL112A / ZL112 (потрібен зовнішній клапан)

     -- Рекомендовано автоматичне всмоктування + швидке вакуумне видалення: варіант K1 з подвійним клапаном

     -- Пріоритет за ціною лише просте всмоктування: варіант клапана K2 з одним подаванням

  2. Підтвердьте вимогу сигналу моніторингу вакууму

     -- Необхідний пороговий зворотний зв'язок PLC: виберіть модель вакуумного реле тиску DNL (NPN) / DPL (PNP).

     -- Потрібне локальне візуальне зчитування тиску: D цифровий дисплей або G механічний аналоговий манометр

  3. Підтвердьте вимоги до схеми випуску

     -- Стандартний контроль шуму в приміщенні: стандартна версія з вбудованим глушником (пустий код вихлопу)

     -- Високий потік/централізований головний вихлопний трубопровід: варіант вихлопу P з портами

Резюме одним реченням

     Багатоступеневий вакуумний ежектор Вентурі SOLH ZL112 забезпечує високий вакуум -88~-92 кПа з низьким споживанням повітря на 40%, підтримує подвійні/одинарні інтегровані електромагнітні клапани, цифровий/механічний вакуумметр і варіанти реле тиску NPN/PNP, інтегрований компактний вакуумний модуль для роботизованих автоматизованих систем обробки з кількома присосками.
