Бренд: SOLH від Richge Technology | SMC AMC Equivalent Exhaust Cleaner, Oil Mist Removal + Noise Reduction Integrated

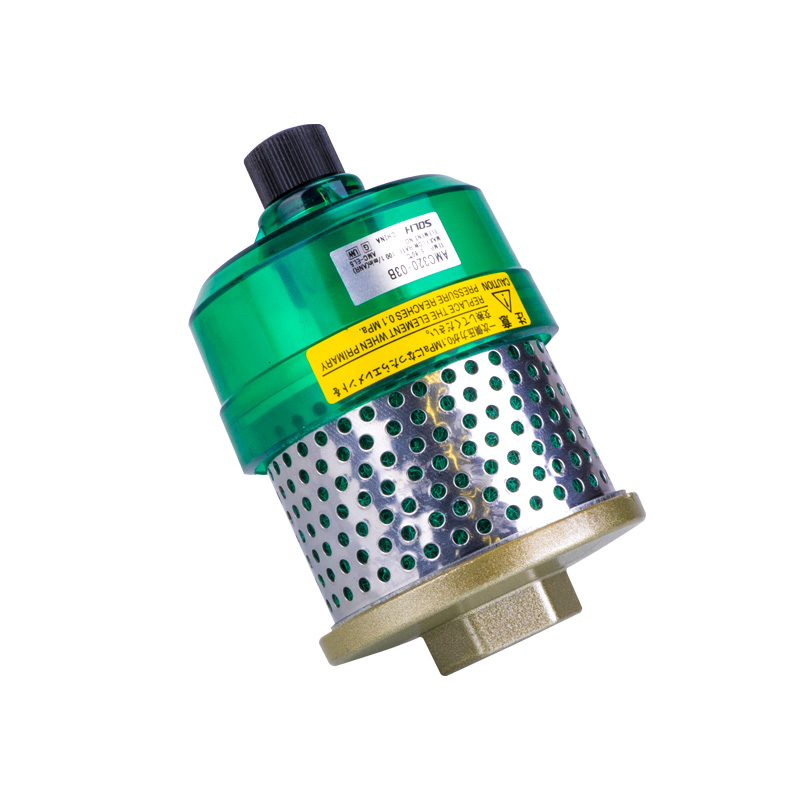

Очищувач вихлопних газів серії SOLH AMC, також відомий як очисник вихлопного масла або глушник, поєднує в собі відділення масляного туману та придушення шуму в одному пристрої. Він вловлює масляний туман і дрібний пил, що переносяться у вихлопному повітрі з пневматичних систем, одночасно значно знижуючи шум вихлопу. Він вирішує дві поширені проблеми майстерні: розбризкування масляного туману та шумове забруднення. Це вдосконалена альтернатива стандартним глушникам, встановленим на випускному отворі електромагнітних клапанів і повітряних циліндрів.

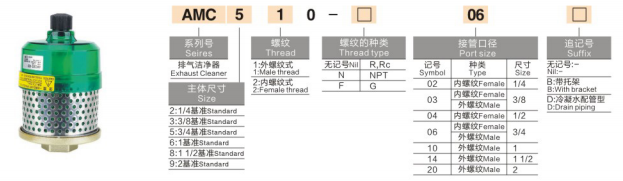

AMC + код розміру + форма потоку + тип потоку - розмір порту + параметр суфікса
|
Позиція |
Код |
Значення та опис |
|
1 |
AMC |
Серія: Очищувач вихлопу |
|
2 |
2/3/5/6/8/9 |
Базовий розмір тіла: 2=1/4", 3=3/8", 5=3/4", 6=1", 8=1 1/2", 9=2" |
|
3 |
1/2 |
Форма різьби: 1=зовнішня різьба; 2=Внутрішня різьба |
|
4 |
Пустий / N / F |
Тип різьби: порожня = конічна різьба R/Rc; N=NPT; F=G паралельна нитка |
|
5 |
02/03/04/06/10/14/20 |
Розмір з'єднувального порту: 02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1", 14=1 1/2", 20=2" |
|
6 (необов'язковий суфікс) |
Б/Д |
B=З монтажним кронштейном; D=тип дренажного трубопроводу для збору конденсату |
|
Код розміру тіла |
Довідковий порт |
Максимальний потік обробки, л/хв |
Типовий приклад моделі |
|
2 |
1/4" |
≤300 |
AMC220-02 (внутрішня різьба 1/4") |
|
3 |
3/8" |
≤600 |
AMC310-03 (зовнішня різьба 3/8") |
|
5 |
3/4" |
≤2500 |
AMC510-06 (зовнішня різьба 3/4") |
|
6 |
1" |
≤5000 |
AMC610-10 (зовнішня різьба 1") |
Примітка. Розмір корпусу є еталонною специфікацією; фактичний розмір потоку підключення визначається 5-м кодом, який може бути ідентичним або зменшеним для використання адаптера.
Приклад 1: AMC510-06: Посилання на корпус 34", фактичний зовнішній різьбовий отвір 3/4"
Приклад 2: AMC320-02: Посилання на корпус 38", фактичний внутрішній різьбовий порт 1/4" (зменшений порт)
Варіанти суфіксів:
Б Оснащений монтажним кронштейном для фіксації на рамах машин, переважно для великогабаритних AMC
Д Версія дренажного трубопроводу з нижнім випускним отвором для масла/води для централізованого збору масла, ідеально підходить для умов сильного масляного туману
|
Пункт |
Параметр |
|
Застосовна рідина |
Стиснене повітря, що містить масляний туман і дрібний пил |
|
Максимальний робочий тиск |
1,0 МПа |
|
Температура навколишнього середовища |
-5℃ ~ +60℃ (без замерзання) |
|
Рейтинг фільтрації |
0,3 мкм; Ефективність видалення масляного туману: 99% ~ 99,9% |
|
Зменшення шуму |
30 ~ 35 дБ(А), що перевищує стандартні глушники |
|
Елемент фільтра |
Композит скловолокно + активоване вугілля, замінний |
|
Матеріал корпусу |
Вогнестійкий інженерний пластик, захист від бризок масла |
Принцип роботи
Відпрацьоване повітря від пневматичних компонентів надходить в АМС. Великі краплі масла відокремлюються відцентровою направляючою структурою, кидаються на внутрішню стінку корпусу і дренуються в масляний картер.
Повітряний потік проходить через композитне скловолокно + елемент з активованого вугілля, щоб захопити дрібний масляний туман і частинки ≥0,3 мкм.
Повітря проходить через інтегровану структуру глушника перед випуском, завершуючи видалення масла + зниження шуму за один крок.
Вбудована масляна чаша збирає відокремлене масло для періодичного зливу, щоб уникнути вторинного забруднення.
|
Елемент порівняння |
Очисник вихлопу SOLH AMC |
Стандартний глушник серії AN |
|
Основна функція |
Заглушка + фільтрація масляного туману та пилу, подвійна функція |
Лише шумозаглушення, без відділення масла |
|
Поводження з масляним туманом |
Високоефективне захоплення, запобігає забрудненню масла в майстерні |
Відсутність фільтрації; масляний туман виходить безпосередньо в майстерню |
|
Технічне обслуговування |
Змінний елемент + ручний злив масла, багаторазовий |
Безпосередня заміна після блокування, відсутність мастилозбірної структури |
|
Типове застосування |
Чиста майстерня, масляний туман заборонено |
Базове зниження рівня шуму без контролю за маслом |
|
Рівень вартості |
прибл. 2-3 рази глушник однакового розміру |
Низька вартість для масового базового контролю шуму |
Швидкі кроки вибору
Підтвердьте потік вихлопу: Виберіть номінальний потік AMC ≥ максимальний потік вихлопу електромагнітного клапана/циліндра
Підберіть розмір різьбового отвору до випускного отвору пневматичного компонента
Налаштування програми: Стандартна версія для загальної майстерні; AMC520 або більшого розміру бажано використовувати в чистих приміщеннях для продуктів харчування та електроніки з нульовою толерантністю до масляного туману
Технічне обслуговування та заміна
Цикл заміни фільтра: 3~6 місяців за нормальної роботи; перевіряйте щомісяця на наявність сильного масляного туману
Регулярно зливайте накопичене масло з нижнього зливного крана, щоб уникнути зворотного потоку масла та засмічення елемента
Значне підвищення протитиску вихлопу або повільна робота циліндра вказує на засмічення елемента; негайно замінити
Очисник вихлопу серії SOLH AMC відповідає правилам найменування SMC AMC, розмірам інтерфейсу та параметрам продуктивності. Фільтруючі елементи взаємозамінні. Він забезпечує надійне рішення зі зниженням витрат для автоматизованих машин і проектів експортного обладнання.
