Швидке з’єднання типу С, що самоблокується

Швидке з’єднання типу С, що самоблокується | Пневматичний фітинг швидкого з’єднання типу C

Бренд: SOLH від Richge Technology | Універсальний пневматичний пристрій швидкого з’єднання типу C, взаємозамінний з SMC і AirTAC

1. Огляд продукту

     Самозамикаюча швидкоз’єднувальна муфта C-типу — це стандартна самозамикаюча арматура зі сталевою кулькою, яка широко використовується в пневматичній промисловості. Вбудована пружина та сталева кулька забезпечують автоматичне блокування після вставлення та відпускання, зсуваючи втулку назад. Інструменти не потрібні, керування однією рукою. Він складається з гнізда (з ковзною втулкою) і штекера для спареного монтажу. Широко використовується в трубопроводах стисненого повітря, пневматичних інструментах і автоматизованих схемах подачі повітря, а також у поєднанні з вакуумними генераторами та повними пневматичними системами трубопроводів.

2. Основні функції

     • Сталева кулька, що самоблокується: Чутне «клацання», коли штекер повністю вставлений і заблокований; не може відокремитися під тиском. Потягніть назад ковзну втулку для розблокування та від’єднання.

     • Двошарові ущільнювальні кільця з NBR: Відмінна повітронепроникність, стійкість до стисненого повітря та незначної кількості мастила, низький рівень витоку повітря.

     • Матеріал корпусу: нікельована сталь (металева стандартна версія) / високоміцний пластик (полегшений варіант). Захист від іржі та зносостійкий для частого підключення та підключення в майстерні.

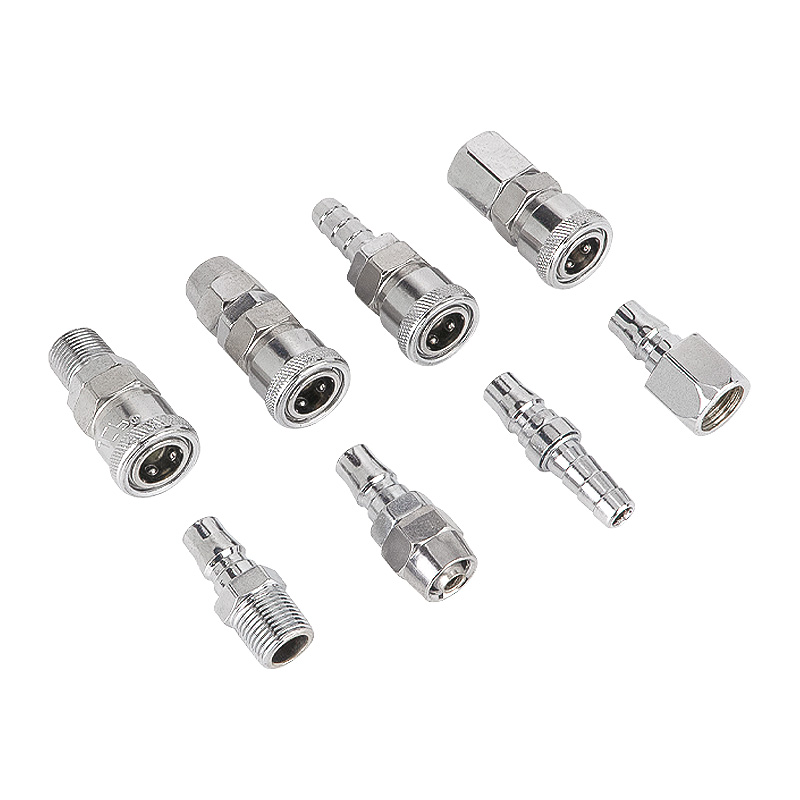

     • Повний розмірний ряд: PP (внутрішня різьба), PF (внутрішня різьба), PH (зовнішня різьба); SP (внутрішня трубка), SF (внутрішня різьба), SM (зовнішня різьба).

     • Плавний шлях потоку, низький перепад тиску. Сумісний з поліуретановим шлангом і нейлоновою трубкою. Стандартний інтерфейс для універсальної взаємозамінності між брендами.

3. Визначення коду моделі

  Приклад: PP20 = самоблокуюча гніздова муфта C-типу для поліуретанової трубки Φ5×8; SM30 = Зовнішня заглушка C-типу із зовнішнім різьбленням для трубопроводу Φ6,5×10.

4. Основні технічні характеристики

5. Загальна таблиця специфікацій моделі

6. Сценарії застосування

     • Повітряні компресори, повітряні пістолети, пневматичні викрутки, шліфувальні машини та інший пневматичний ручний інструмент

     • Розподіл джерела повітря на автоматизованих виробничих лініях, з'єднання повітропроводів у відповідності з генераторами вакууму

     • Обслуговування обладнання, мобільна пневматична робоча станція, випадки, що вимагають частого складання та розбирання трубопроводу

7. Примітки до операції

  1. Тільки для стисненого повітря. Не підходить для гідравлічної рідини під високим тиском або сильних корозійних середовищ.

  2. Знизьте тиск перед підключенням/від’єднанням. Примусове від'єднання під тиском може пошкодити сталеві кульки та ущільнювальні кільця.

  3. Регулярно перевіряйте знос ущільнювального кільця; у разі витоку повітря негайно замініть ущільнення.

  4. PTFE стрічка рекомендована для різьбового монтажу. Не затягуйте занадто сильно, щоб уникнути здирання різьби.
