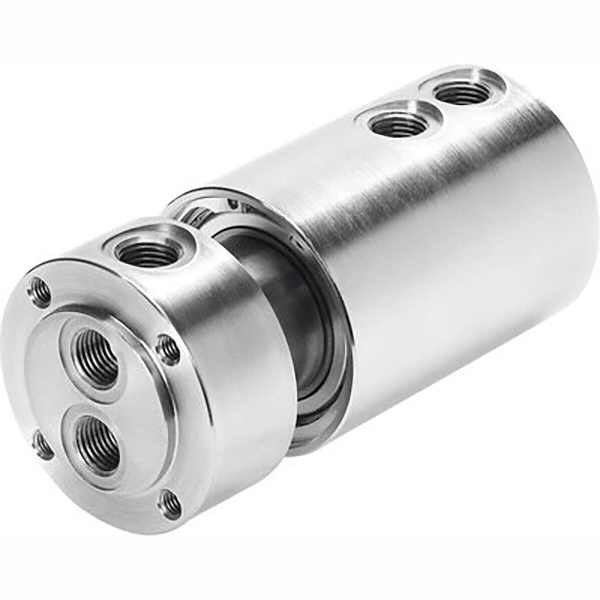

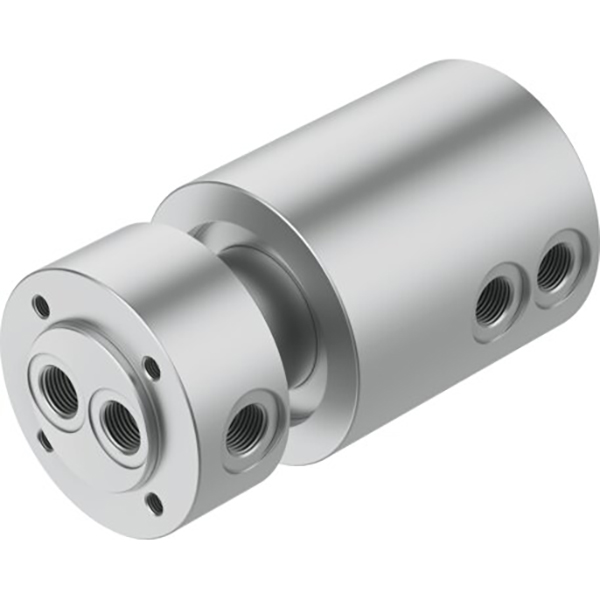

Пневматичний поворотний шарнір серії GF

Пневматичне поворотне з’єднання серії SOLIH GF, повітряне ротаційне з’єднання, що обертається на 360°, для автоматизації. Версії з одним і кількома проходами, вакуум/позитивне подвійне використання 0,095-1,0 МПа, макс. 300 об/хв, прецизійне ущільнення підшипника з низьким крутним моментом, корпус із алюмінієвого сплаву. Порти M5-G1/2, сумісні з фітингами одним дотиком. Ідеально підходить для поворотних столів, індексних пластин, з’єднань роботів, обертових пристосувань і багатоконтурного поворотного пневматичного керування.

Надіслати запит

Опис продукту

Пневматичний поворотний шарнір серії GF | SOLIH Одно- та багатопрохідний повітряний ротаційний союз

Бренд: SOLH від Richge Technology | Обертовий на 360° пневматичний повітряний поворотний з’єднувач для автоматизації

1. Огляд продукту

Серія GF — це одно- та багатопрохідні пневматичні поворотні з’єднання, призначені для безперервної подачі стисненого повітря від стаціонарного джерела повітря до поворотних столів, з’єднань роботів і обертових пристроїв. Він запобігає заплутуванню шлангів, витоку повітря та перетину повітря під час обертання, ідеально підходить для автоматизованих обертових пневматичних контурів.

2. Основні технічні характеристики (стандарт SOLH)

• Робоча рідина: Стиснене повітря, сумісне з вакуумом

• Робочий тиск: -0,095～1,0 МПа, подвійне використання для вакууму та надлишкового тиску

• Температура навколишнього середовища: -10～60 ℃

• Максимальна швидкість обертання: 300 об/хв (стандартна версія)

• Ущільнювальна структура: Прецизійний підшипник + зносостійке поворотне ущільнення

• Розміри портів: M5, G1/8, G1/4, G3/8, G1/2

• матеріал: корпус з алюмінієвого сплаву, легкий і міцний

3. Короткий довідник моделі та порту

Модель	Потік порту	проходження	Типове застосування
GF-M5	М5×0,8	Одноразовий прохід	Мікропневматичний контур, невеликий поворотний стіл
ГФ-1/8	G1/8	Одноразовий прохід	Невелике пристосування, повітряний захват подачі повітря
ГФ-1/4	G1/4	Одиночний / багаторазовий прохід	Загальний поворотний стіл, індексна пластина
ГФ-3/8	G3/8	Багатопрохідний	Середній поворотний механізм
ГФ-1/2	G1/2	Багатопрохідний	Роторна подача повітря великого потоку

4. Основні характеристики продукту

• Вільне обертання на 360° без заплутування повітряного шланга

• Низький крутний момент, плавне обертання без збільшення навантаження на двигун

• Надійне ущільнення, захист від протікання та перехресного повітря під час тривалого обертання

• Пряме підключення за допомогою фітингів одним дотиком для простого встановлення

• Подвійна функція для вакууму та надлишкового тиску

• Багатопрохідний доступний для синхронного керування кількома циліндрами

5. Типові сценарії застосування

• Поворотні робочі столи, індексні пластини, поворотні циліндри

• З’єднання роботів, маніпулятори, обертові пристосування та пристосування

• Пакувальні машини, трафаретні принтери, пневматичні контури поворотних воріт

• Обладнання з багатоконтурним одночасним поворотним керуванням
