Подвійна скоба типу Y для кінця штока циліндра

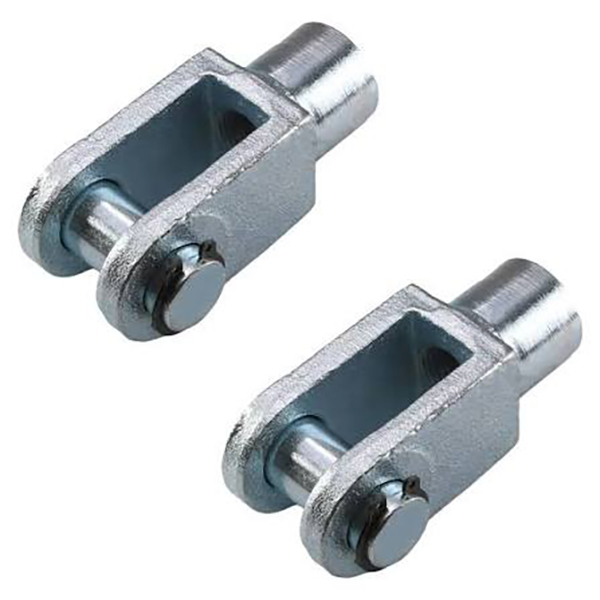

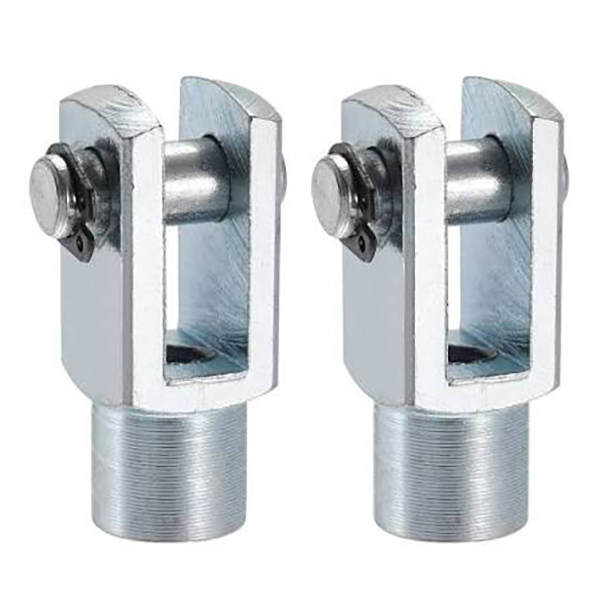

Подвійне вушко типу SOLH Y для наконечника штока пневматичного циліндра, стандартний вилковий з’єднувач, взаємозамінний з деталями SMC/AirTAC. Внутрішня різьба M10×1,25-M27×2, що відповідає отворам 32-125 мм, отвір під штифт φ10-27 мм, поворот однієї площини ±5°. Вуглецева сталь, оцинкована або нержавіюча сталь. Ідеально підходить для навантажувальних вушок з одним вухом, що витримують високе навантаження в штовхаючих і шарнірних механізмах.

Надіслати запит

Опис продукту

Шарнір із подвійною вухом типу Y для кінця штока циліндра | Вилка Пневматичний циліндр Y Clevis Фітинг

Бренд: SOLH від Richge Technology | Стандартний пневматичний циліндр Поршневий шток Y Вилка Clevis Аксесуар

1. Огляд продукту

З’єднання Y-подібного типу, яке також називають подвійним вухом вилки, має внутрішню різьбу для кріплення до штока поршня циліндра. Його подвійні вуха затискають одинарний вушок навантаження, зібраний штифтовим валом для шарнірного з’єднання. Це дозволяє коливатися на ±5° в одній площині. Як стандартний сполучний аксесуар для пневматичних циліндрів, він повністю взаємозамінний зі стандартними запасними частинами SMC і AirTAC.

2. Угода про найменування моделі

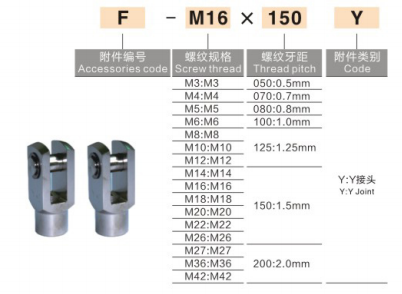

Стандарт AirTAC: F - Thread + Y
Приклади: F-M10×1.25Y, F-M12×1.25Y

Стандарт SMC: Y + розмір отвору
Приклади: Y-32, CA2-40-Y

• Y: подвійна вушка типу Y

• Різьба суфікса відповідає різьбі поршневого штока: M10×1,25 / M12×1,25 / M16×1,5

3. Загальна таблиця специфікацій

Модель	Різьба поршневого штока	Відповідний отвір циліндра	Діаметр шпилькового отвору
Y-M10×1,25	М10×1,25	32 мм	φ10
Y-M12×1,25	М12×1,25	40 мм	φ12
Y-M16×1,5	М16×1,5	50/63 мм	φ16
Y-M20×1,5	М20×1,5	80/100 мм	φ20
Y-M27×2	M27×2	125 мм	φ27

4. Матеріально-технічні параметри

• матеріал: вуглецева сталь з чорним оксидом / оцинкована обробка, нержавіюча сталь на вибір

• Кут повороту: ±5° поворот в одній площині

• Сумісність: Підходить для повного діапазону стандартних пневматичних циліндрів

• монтаж: Накрутіть шарнір на поршневий шток, вставте вантажний одинарний виступ у Y-вилку, закріпіть штифт і шплінт.

5. Швидке порівняння: Y-тип / I-тип / підшипник штока

Аксесуар	Структура	Swing Performance	застосування
Clevis типу Y	Подвійна вушна вилка	±5° поворот в одному напрямку	З’єднайте з одним вухом, що витримує навантаження
I Type Clevis	Одиночна вуха	±5° поворот в одному напрямку	Поєднується з подвійним кронштейном для навантаження на вухо
Підшипник штока	Кульовий кардан	±13° поворот у різних напрямках	Для встановлення зсуву та ексцентричного навантаження

6. Керівництво з вибору

Якщо ваша сторона навантаження — одинарний вал → виберіть Y-подібну скобу.
Якщо на вашій стороні навантаження є подвійний вушний кронштейн → виберіть I скобу.
Якщо в установці є ексцентриситет і зсув → виберіть підшипник на кінці штока
