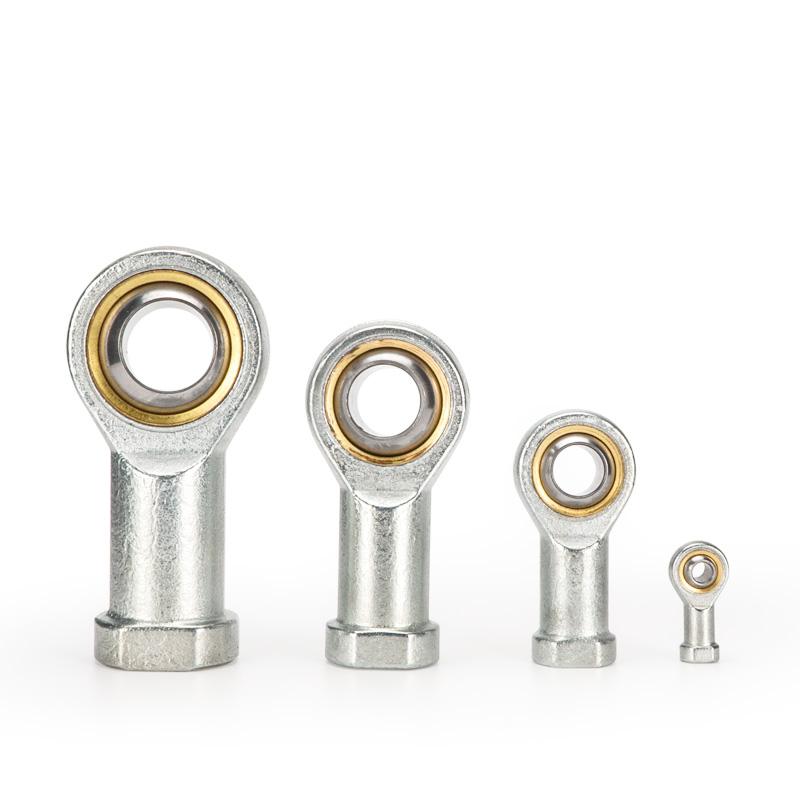

Підшипник штока U-типу «Риб'яче око».

Підшипник штока типу SOLH U для штока пневматичного циліндра, універсальне шарнірне з’єднання на 360° з поворотом ±13°~±15°. Компенсує коаксіальне відхилення до 2 мм, усуває поперечну силу та захищає ущільнення циліндра. Різьба M6 × 1,0-M27 × 2, що відповідає отворам 16-125 мм, підшипникова сталь / самозмащувальна мідь / варіанти з нержавіючої сталі 304. AirTAC F-U і SMC PHS взаємозамінні. Ідеально підходить для високошвидкісних, ексцентричних і багатокутових вантажних механізмів.

Надіслати запит

Опис продукту

Підшипник наконечника штока типу U | Універсальний шарнірний фітинг на 360° для кінця штока циліндра

Бренд: SOLH від Richge Technology | Пневматичний циліндр поршневого штока Універсальний підшипник штока

1. Огляд продукту

Шарнір U-подібного типу «риб’яче око», також відомий як сферичний підшипник на кінці штока з суфіксом U, — це універсальний шарнірний аксесуар на 360°, встановлений на поршневому штоку циліндра. Він вирішує проблеми зі зміщенням і поворотом у різних напрямках і усуває бічні зусилля, сумісний із SC, MA, MAL та іншими стандартними пневматичними циліндрами.

2. Структура та основні функції

• Структура: Внутрішня різьба (шатун поршня) + сферичний кульковий підшипник + зовнішнє кільце, вільне радіальне та кутове повороти.

• Можливість гойдання: ±13°~±15° універсальний поворот, набагато більше, ніж ±5° I/Y фітингів скоби для адаптивного регулювання в різних напрямках.

• Варіанти матеріалів

￮ Стандарт: підшипникова сталь / вуглецева сталь, поверхня з гартуванням чорним оксидом або оцинкованим покриттям

￮ Зносостійкий: втулка з мідного сплаву / самозмащувальний тип

￮ Антикорозійний: нержавіюча сталь 304

• Основні переваги

￮ Компенсація коаксіального відхилення до 2 мм і кутового відхилення до 15°

￮ Запобігайте згинальному моменту та бічній силі на штоку поршня, захистіть ущільнювачі циліндрів

￮ Ідеально підходить для високошвидкісних, високочастотних і ексцентричних умов роботи

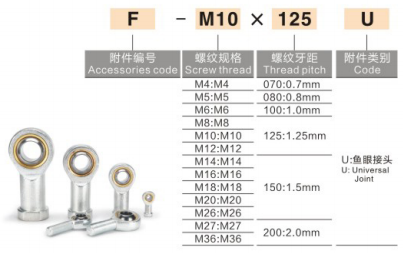

3. Конвенція про найменування моделей для основних брендів

1) AirTAC (широко поширений)

Формат: різьба F-M × крок U
Визначення: F = аксесуар; M = специфікація потоку; U = підшипник наконечника штока

• F-M8×1,25U для циліндра діаметром 25 мм

• F-M10×1,25U для циліндра діаметром 32 мм

• F-M12×1,25U для циліндра діаметром 40 мм

• F-M16×1,5U для циліндра діаметром 50/63 мм

• F-M20×1,5U для циліндра діаметром 80/100 мм

2) Серія SMC PHS: Формат: PHS-нитка, приклад: PHS-10

3) Загальне вітчизняне маркування: SI/M12×1,25 (внутрішня різьба), SA/M12×1,25 (зовнішня різьба)

4. Загальні специфікації та діаграма відповідності отвору циліндра

Модель (Нитка)	Відповідний отвір циліндра	Діаметр кулі	Кут повороту
F-M6×1,0U	16/20 мм	φ6	±13°
F-M8×1,25U	25 мм	φ8	±13°
F-M10×1,25U	32 мм	φ10	±15°
F-M12×1,25U	40 мм	φ12	±15°
F-M16×1,5U	50/63 мм	φ16	±15°
F-M20×1,5U	80/100 мм	φ20	±15°
F-M27×2U	125 мм	φ27	±15°

5. Порівняння: U-тип Fish Eye проти I/Y Clevis / F Floating Joint

Примірка	Продуктивність	Поради щодо застосування
Риб'яче око типу U	360° універсальний ±15°, великий ексцентриситет і багатонаправлене розгойдування, середньо-висока вартість	Висока швидкість, велике ексцентричне зміщення, багатокутовий рух
Плаваюче з'єднання типу F	Осьова та радіальна гнучка компенсація ±2°~±5°, середня вартість	Зміщення, високочастотний рух, довгий хід
Подвійна скоба типу Y	Одна площина ±5°, велика вантажопідйомність, низька вартість	Низька швидкість, велике навантаження з одним вухом
Одинарна скоба типу I	Одна площина ±5°, висока жорсткість, низька вартість	Низька швидкість, навантаження з подвійним вушним кронштейном

Керівництво по вибору: Великий ексцентриситет і поворот у різних напрямках → U-тип; Зміщення та високочастотна дія → F-тип; Низька швидкість важке навантаження → Y-тип; Подвійний вушний кронштейн → I-тип.

6. Інструкції зі встановлення

1. Накрутіть внутрішню різьбу на зовнішню різьбу поршневого штока, застосуйте анаеробний фіксатор різьби та належним чином контролюйте момент затягування.

2. Встановіть отвір зовнішнього кільця для навантаження на вал шпильки. Суворе коаксіальне вирівнювання не вимагається, допускається певний ексцентриситет.

3. Робочий тиск: ≤1,0 МПа для стандартних циліндрів; робоча температура: -20 ℃ ~ +120 ℃.

4. Підходить для двотактного динамічного навантаження та роботи на високій частоті в обмеженому просторі установки. Не для безперервного чистого обертального руху.

7. Типові сценарії застосування

• Автоматика, електроніка 3C, захвати роботів

• Механізми високошвидкісного транспортування, штампування та пресування з довгим ходом

• Обладнання з поганою співвісністю, сильною вібрацією та ексцентричним навантаженням
