Бренд: SOLH від Richge Technology | Пневматичний прямий натискний фітинг для стисненого повітря та вакуумних ліній
 |
 |
 |
 |
KQ2H — це стандартний прямий вставний пневматичний фітинг із конструкцією push-to-connect, сумісний із нейлоновими трубками з ПУ та ПА. Він обслуговує як системи стисненого повітря, так і вакуумні трубопроводи та широко поєднується з вакуумними генераторами серії ZH, BM, PBM, PBX. Як одна з основних серій натискних фітингів SOLH, вона може безпосередньо замінити імпортні фітинги SMC KQ2H.
Серія KQ2H включає три основні підтипи:

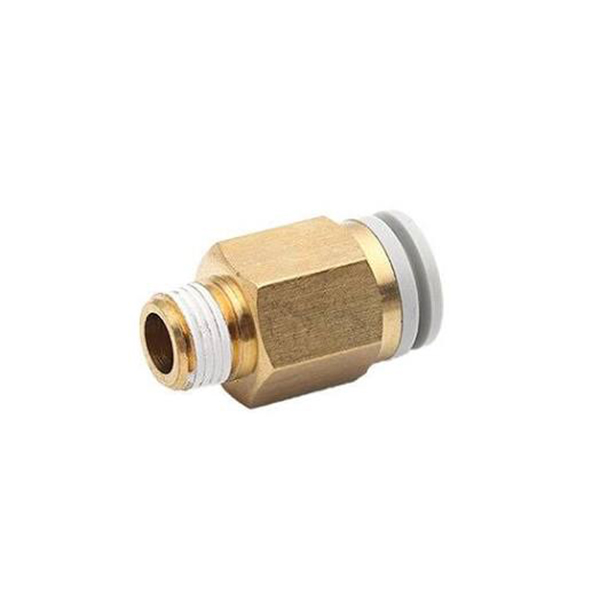

Зовнішня різьба пряма: Зовнішня різьба з одного кінця (мікро різьба M / конічна різьба R), вставка трубки з одного кінця

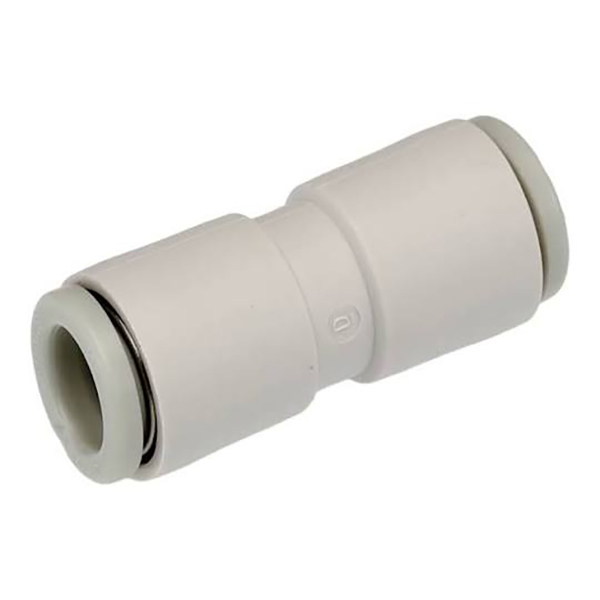

Рівний діаметр (суфікс -00): Обидва кінці для стикового з’єднання трубки з однаковим зовнішнім діаметром

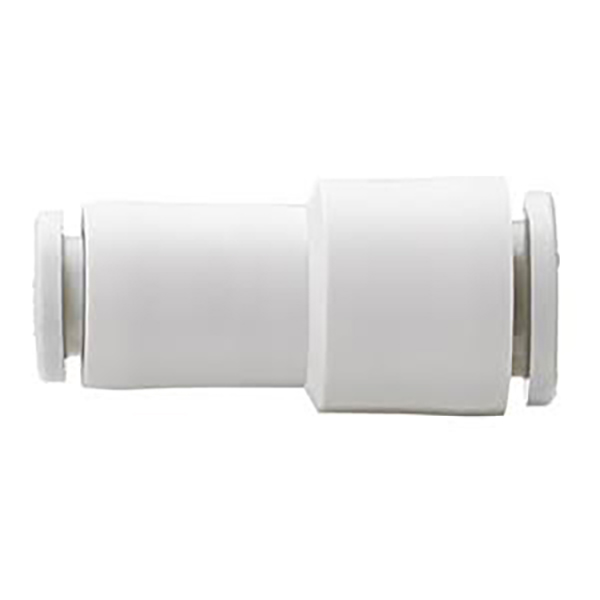

Зменшення прямо: Два порти для різних зовнішніх діаметрів труб для реалізації зміни розміру труби
Монтаж і демонтаж однією рукою: вставте трубку для автоматичного блокування; натисніть синє кільце, щоб витягнути трубку, повністю стандартизовані розміри.
• Структура блокування пружинної щелепи одним дотиком: Трубка вставлена та автоматично заблокована. Наконечник для від’єднання трубки для зручного складання.
• Склад матеріалу: Посилений пластиковий корпус POM; нікельований латунний різьбовий кінець для захисту від іржі та надійного ущільнення.
• Ущільнення з нітрилової гуми NBR стабільно працює для контурів позитивного стисненого повітря та негативного вакууму.
• Повнорозмірне покриття: Маленька трубка Φ2/3,2/4, звичайна Φ6/8/10/12 і великий розмір Φ16. Підтримує різьбу мікро-М (M3, M5, M6) і конічну різьбу R (1/8,1/4,3/8,1/2), підходить для вакуумних генераторів і мікроциліндрів.
• Компактний розмір, ідеально підходить для встановлення у вузьких приміщеннях автоматизованого обладнання.
приклади:
KQ2H04-M5: прямий фітинг із зовнішньою різьбою для трубки Φ4, зовнішня різьба M5×0,8
KQ2H06-01S: прямий фітинг із зовнішньою різьбою для трубки Φ6, зовнішня конічна різьба R1/8
KQ2H08-00: прямий фітинг однакового діаметра, обидва порти для трубок Φ8
KQ2H06-08: Зменшення прямої кріплення, Φ6 з одного боку, Φ8 з іншого боку
|
Сегмент коду |
опис |
|
KQ2H |
Код серії: прямий вставний фітинг |
|
23.02.04.06.08.10.12.16 |
Зовнішній діаметр труби ΦD: 2 /3,2 /4 /6 /8 /10 /12 /16 мм |
|
M3G/M5/M6 |
Метрична зовнішня мікрорізьба: M3×0,5 / M5×0,8 / M6×1,0 |
|
01S/02S/03S/04S |
Зовнішня конічна різьба Imperial R: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Пряма трубка однакового діаметру з обома кінцями однакового розміру |
|
Подвійні цифри, напр. 06-08 |
Редукційна пряма: діаметр передньої труби → діаметр задньої труби |
|
Пункт |
Параметр |
|
Застосовне середовище |
Стиснене повітря, вакуумний негативний тиск |
|
Робочий тиск |
0~1,0 МПа; Максимальний вакуум: -95 кПа |
|
Робоча температура |
-5 ℃ ~ +60 ℃ |
|
Матеріал корпусу |
Армований POM; Різьба: нікельована латунь |
|
Матеріал ущільнення |
Нітрильний каучук NBR |
|
Сумісна трубка |
PU трубка, нейлонова трубка PA |
|
Спосіб роботи |
Вставити на замок; кільце для від’єднання трубки |

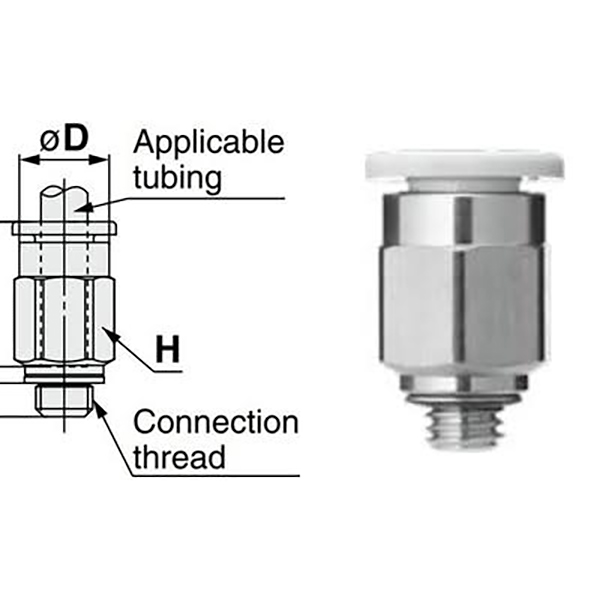

5.1 Зовнішня різьба з метричною мікрорізьбою
|
Модель |
Нитка |
Трубка ΦD |
|
KQ2H02-M3G |
М3×0,5 |
Φ2 |
|
KQ2H02-M5 |
М5×0,8 |
Φ2 |
|
KQ2H23-M3G |
М3×0,5 |
Φ3.2 |
|
KQ2H23-M5 |
М5×0,8 |
Φ3.2 |
|
KQ2H04-M3G |
М3×0,5 |
Φ4 |
|
KQ2H04-M5 |
М5×0,8 |
Φ4 |
|
KQ2H04-M6 |
М6×1,0 |
Φ4 |
|
KQ2H06-M5 |
М5×0,8 |
Φ6 |
|
KQ2H06-M6 |
М6×1,0 |
Φ6 |

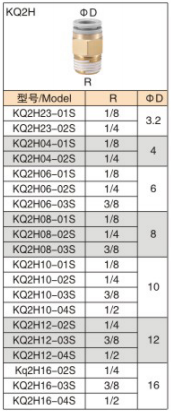

5.2 Зовнішня різьба з імперською конічною різьбою R
|
Модель |
Нитка |
Трубка ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Прямі рівного діаметру -00 серії
|
Модель |
Трубка ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Зведення прямих рядів
|
Модель |
Трубка ① |
Трубка ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Підбір трубопроводів подачі повітря та адсорбції для генераторів вакууму ZH / BM / PBM / PBX
• Трубопроводи для мікроциліндрів і електромагнітних клапанів на обладнанні автоматизації, встановлення в обмеженому просторі
• Головне відгалуження повітропроводу, стикове з’єднання труб однакового діаметру або зміна розміру труби
• Пневматичні тестові пристосування, роботизовані пневматичні схеми
1. Розріжте трубку без задирок. Задирки можуть подряпати ущільнювальні кільця та спричинити витік повітря або вакууму.
2. Повністю вставте трубку, щоб зачепити губки. Завжди натискайте на кільце розблокування перед витягуванням трубки; ніколи не смикайте з силою.
3. Рекомендовано для труб із жорсткого нейлону PU/PA. Тонкостінний поліетиленовий м’який шланг не рекомендується.
4. Перевірте глибину введення в робочих умовах вакууму. Для повторюваних циклів негативного тиску порівняйте з нагвинчними фітингами BPS для альтернативного вибору.
