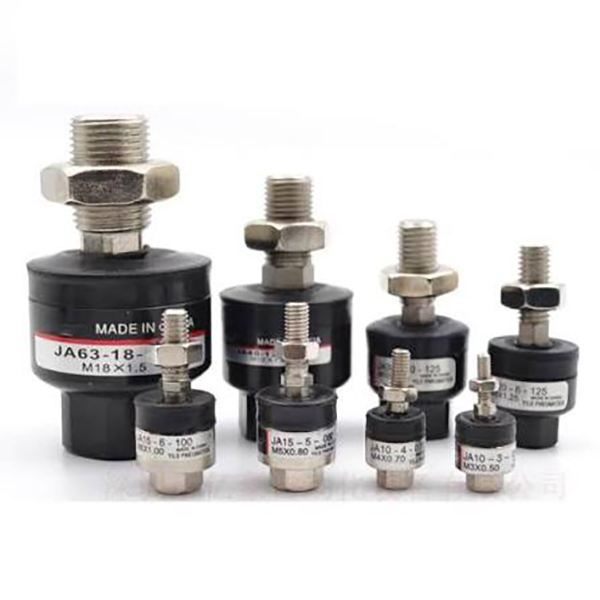

Плаваючий шарнір серії JA / JB / JC / JS

SOLH JA / JB / JC / JS Плаваючий шарнір | Пневматичний кінцевий з'єднувач SMC

Бренд: SOLH від Richge Technology | Стандартний плаваючий шарнір SMC, пряма заміна

1. Огляд продукту

  Плаваюче з'єднання діє як гнучкий шарнір між поршневим штоком циліндра та навантаженням. Його основною функцією є поглинання зміщень монтажу та помилок паралельності. Він захищає поршневий шток від бічної тяги, зменшуючи ризик вигину, надмірного зносу та заклинювання. Це стандартний важливий аксесуар для машин автоматизації.

2. Чотири серії класифікації та відмінності

3. Загальні технічні характеристики

   Кут повороту: ±5° для JA/JB/JS; вибрані моделі JC до ±10°

   Допустимий зсув: 0,5~1 мм (JA); 0,5 мм (JB / JC / JS)

     • Робоча температура: -5~+70 ℃ (стандарт); -10~+120 ℃ (нержавіюча сталь JS)

     • Розміри різьби: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, відповідно до отвору циліндра

     • Робочий тиск: ≤1 МПа для пневматики; ≤3,5 МПа для важких гідравлічних версій

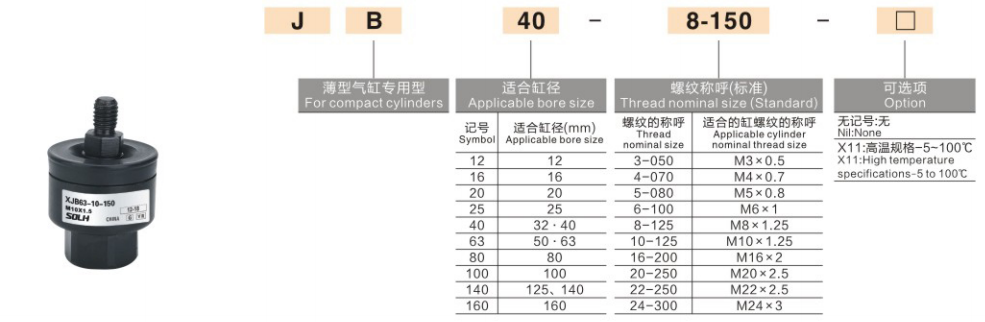

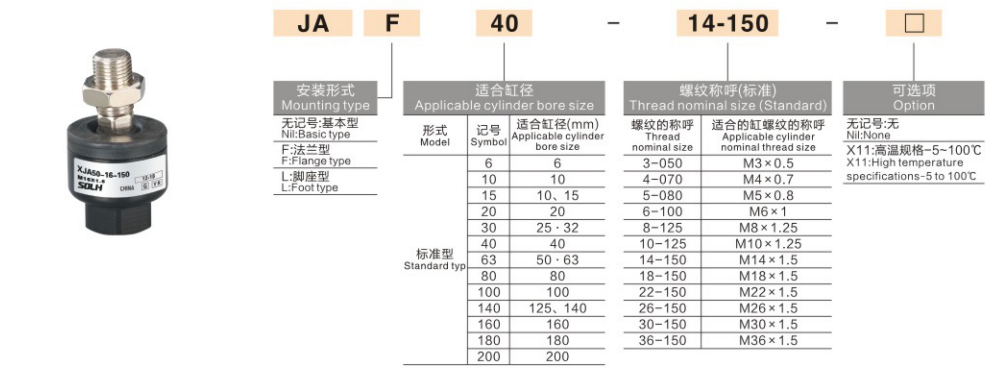

4. Пояснення коду моделі та приклади

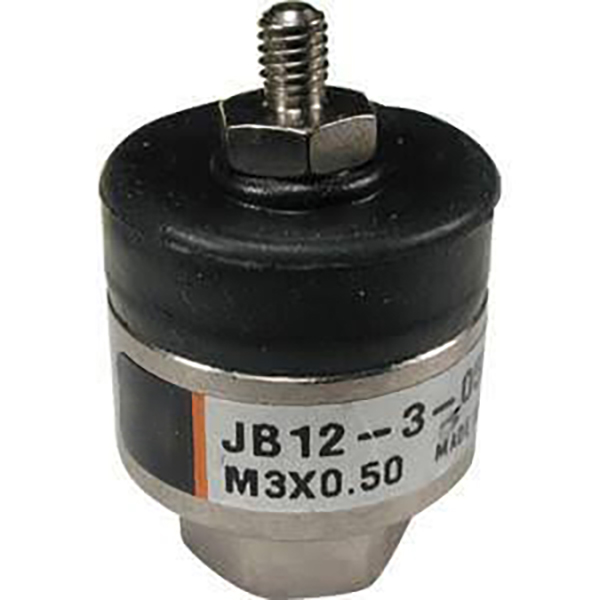

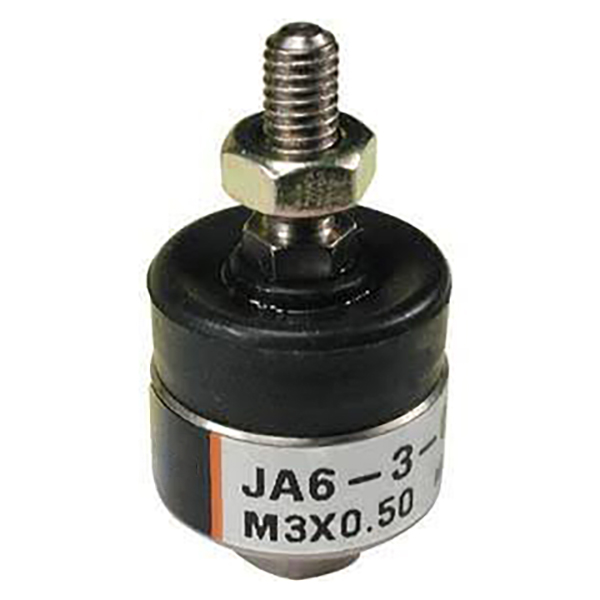

  Візьміть JA20-8-100 / JB16-6-080 як посилання:
  Префікс JAJB/JC/JS = тип серії
  1-й номер (20/16): відповідний отвір циліндра Φ20 / Φ16
  2-й номер (86): різьба штока поршня M8×1,25 / M6×1,0
  Суфікс (100080): монтажний розмір / код штанги, відповідає стандартній габаритній довжині

5. 3-етапний посібник із вибору

  1. Виберіть серію за типом циліндра
     Стандартний циліндр (SC  SI / CP96) → JA, загальний пріоритет
     Тонкий циліндр (CQ2  CDQ2) → JB, компактний простір

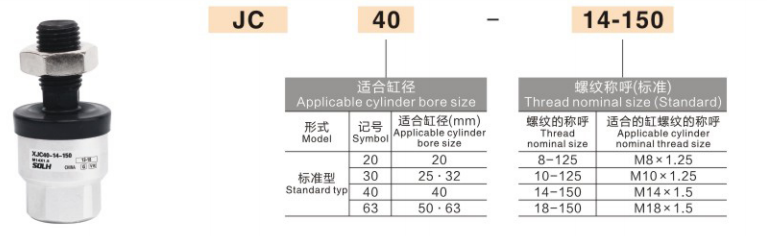

     Мікроциліндр  ультращільне розташування → JC ультракороткий

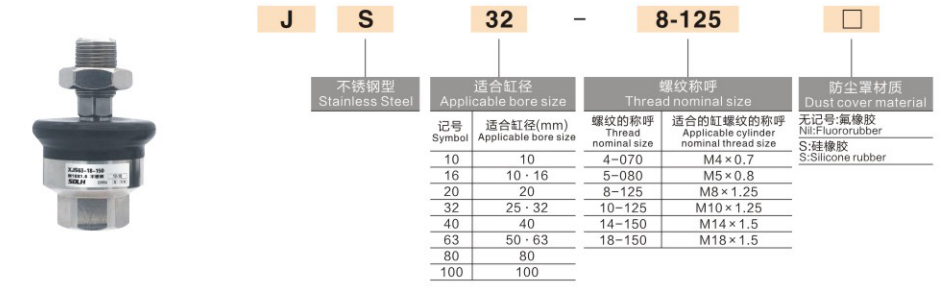

     Харчове  медичне / вологе / корозійне середовище → нержавіюча сталь JS

  2. Відповідність розміру різьби та отвору
     Перевірте різьбу поршневого штока (M5  M8 / M10 тощо) і отвір циліндра. Примітка: однаковий отвір різних марок може мати різні специфікації різьблення, завжди звіряйтеся з фактичним кресленням циліндра.

  3. Відповідність навантаженню та умовам роботи
     Стандартна пневматична: стандартна серія OK

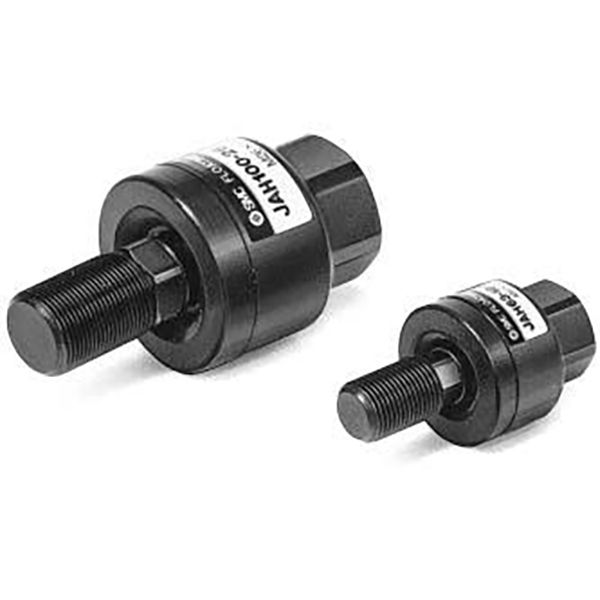

     Гідравліка для важких навантажень: виберіть спеціальне плаваюче з’єднання для важких умов (не звичайне JA)
     Високочастотний зворотно-поступальний рух: віддайте перевагу версії з пилозахисним покриттям для довшого терміну служби

6. Примітки щодо встановлення та експлуатації

     • Зніміть пилозахисний ковпачок перед нарізанням на поршневий шток, встановіть на місце після складання, щоб уникнути здавлення ковпака.

     • Нанесіть невелику кількість анаеробного фіксатора ниток на нитки. PTFE стрічка заборонена; сміття може затиснути кульовий шарнір.

     • Дотримуйтеся вказаного моменту затягування. Надмірне затягування блокує кульовий шарнір і вимикає плаваючу функцію.

     • Поверніть вручну після встановлення, щоб підтвердити вільний рух без застрягання.

7. Заява про заміну SOLH

     Плаваючі з’єднання SOLH JA/JB/JC/JS повністю відповідають коду моделі SMC, специфікаціям розмірів і продуктивності. Пряма заміна імпортних деталей із конкурентоспроможною ціною та коротшим терміном виконання, що ідеально підходить для зниження вартості масового обладнання.
