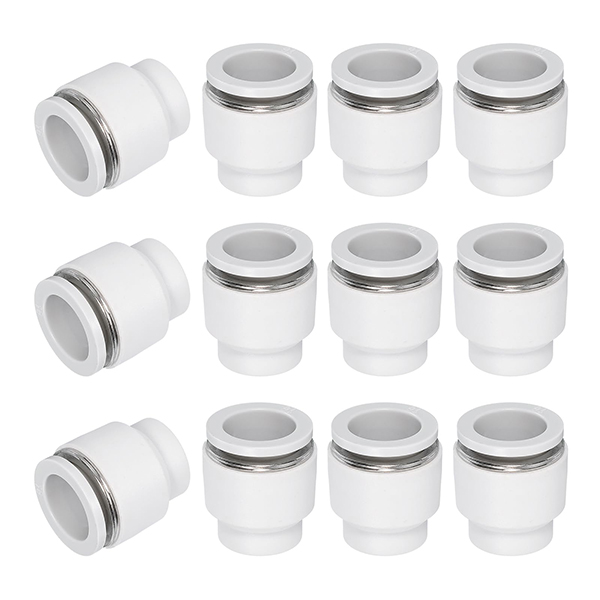

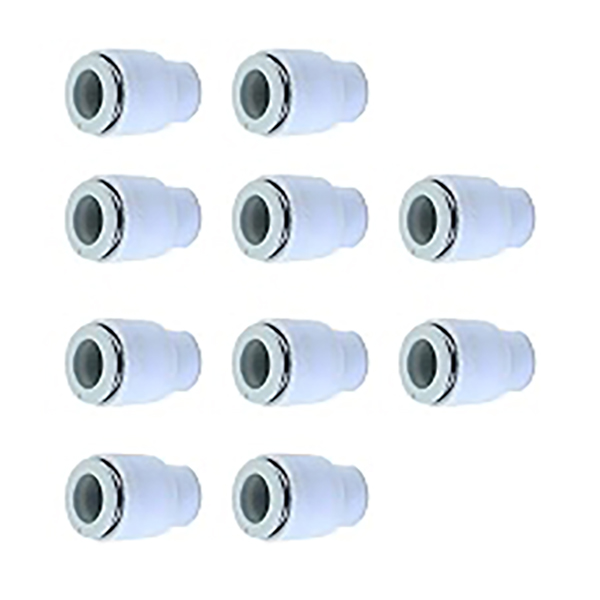

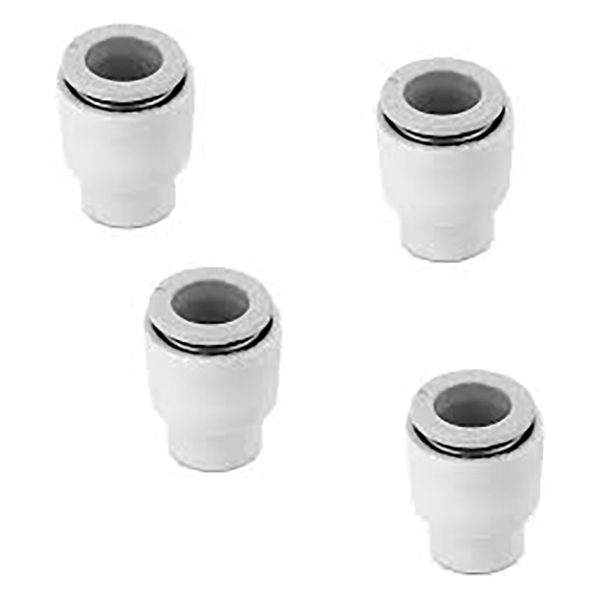

KQ2C Пластмасова торцева кришка з внутрішнім приляганням

SOLH KQ2C Series Push-In Cap | Пневматична трубна заглушка для фітингів KQ2 одним дотиком

Бренд: SOLH від Richge Technology | SMC KQ2C, еквівалентна заглушка Push-In для фітингів серії KQ2

1. Огляд продукту

     KQ2C — це спеціальний вставний ковпачок (заглушка для трубки), який підходить до пневматичних фітингів серії SOLH KQ2. Він призначений для тимчасової герметизації невикористаних вставних отворів повітряних трубок для швидкого закриття повітряних контурів, важливого аксесуара для введення в експлуатацію пневматичної системи та обслуговування резервного порту.

2. Правило найменування коду моделі

  Формат: KQ2C□□
     KQ2: серія SMC 2-го покоління для встановлення одним дотиком
     C: Ковпачок, вставна пробка трубки
     □□: відповідний зовнішній діаметр труби (мм)
  приклади:
     KQ2C04: підходить для вставного порту Φ4 мм
     KQ2C06: підходить для вставного порту Φ6 мм (найпопулярніший розмір)
     KQ2C08: підходить для вставного порту Φ8 мм

3. Структура та основні функції

3.1 Структурний проект

      Циліндрична вставна конструкція з повітряними трубками, які відповідають профілю, вставляються безпосередньо в порти одним дотиком

      Принцип ущільнення: стисніть внутрішнє ущільнення NBR всередині фітинга після вставлення, щоб утворити надійне ущільнення, додаткові інструменти не потрібні

      Конструкція проти падіння: надійно зафіксована губками з нержавіючої сталі всередині вставного порту після вставлення. Щоб легко зняти кришку, натисніть на фіксатор на фітингу.

3.2 Основні переваги

     • Plug and play: Встановлення без інструментів, вставлення безпосередньо в ущільнювальний порт, швидке складання та розбирання

     • Повна сумісність: Працює з усіма портами одним дотиком серії KQ2, включаючи типи T/L/U/E/UD/UT/VD/VT

     • Надійна продуктивність: Розрахований на повний робочий тиск системи, підтримує вакуум до -100 кПа з нульовим ризиком витоку

     • Компактний розмір: Зменшує площу установки, ідеально підходить для шаф керування та тісних внутрішніх машинних просторів

     • Довговічний матеріал: Корпус із інженерної пластмаси PBT + ущільнювальне кільце NBR, стійке до ударів та корозії для тривалого терміну служби

4. Перелік стандартних моделей

5. Загальні технічні характеристики

6. Сценарії застосування

     • Герметизація зарезервованого порту для введення в експлуатацію: закрийте невикористані вставні порти під час введення машини в експлуатацію, щоб запобігти витоку повітря; підключіть трубку після завершення тесту

     • Закриття запасного порту: герметизуйте запасні порти на клапанних острівцях і фітингах колектора (KQ2UD/KQ2UT), щоб блокувати пил і випадковий витік повітря

     • Герметизація тимчасово вимкненого контуру: закрийте порти тимчасово деактивованих контурів циліндра під час технічного обслуговування обладнання, не впливаючи на інші робочі контури

     • Вакуумний контур проти витоку: закрийте невикористані порти присоски на вакуумному обладнанні для підтримки стабільного рівня вакууму

7. Примітки щодо використання

     •Перевірка сумісності: виберіть кришку, що суворо відповідає розміру порту. Порт Φ6 приймає лише KQ2C06; невідповідний розмір спричиняє несправність ущільнення або невдалу вставку.

     •Повне вставлення: повністю вставте кришку в порт, доки не почуєте звук клацання, підтверджуючи, що губки заблоковані для надійного ущільнення.

     •Спосіб зняття: натисніть на кріплення, витягнувши кришку назовні. Не тягніть сильно, щоб не пошкодити внутрішні щелепи.

     • Межа робочих умов: не підходить для корозійного газу, високотемпературної пари та інших спеціальних середовищ, лише для стандартних пневматичних і вакуумних застосувань.

     • Технічне обслуговування та заміна: замініть кришку, якщо ущільнювальне кільце застаріло або пошкоджено, щоб уникнути витоку повітря через невдалу герметизацію.

8. Порівняння: вставна кришка KQ2C проти різьбової заглушки
