Вставні трійники для відгалужень серії KQ2D

Серія SOLH KQ2D Фітинги Y-подібного відгалуження трійника | SMC KQ2D, еквівалент пневматичних спліттерів 1 до 2

Бренд: SOLH від Richge Technology | KQ2D Y-тип пневматичні трійники одним дотиком

1. Огляд продукту

     Серія KQ2D — це вставні фітинги Y-типу, які належать до сімейства повних пневматичних фітингів SOLH KQ2. Застосовуючи безінструментальний дизайн push-to-connect, він ефективно розділяє одне джерело повітря на два паралельні повітряні контури для пневматичних систем автоматизації.

     Структурна класифікація: Y-подібна роздвоєна структура 1-в-2-виходу, доступна в трьох типах: трубка Y-трійника рівного діаметру, Y-трійник із британською конусною різьбою R і Y-трійник з тонкою метричною різьбою M.

     Матеріал і сумісність: Корпус з високоміцного PBT, кріпильні кільця з нержавіючої сталі, ущільнювальні кільця з нітрилового каучуку NBR. Сумісний з поліуретановими трубками з ПУ та нейлоновими трубками з ПА, подвійного призначення для трубопроводів надлишкового тиску стисненого повітря та вакуумного від’ємного тиску.

2. Повна класифікація моделі та список специфікацій

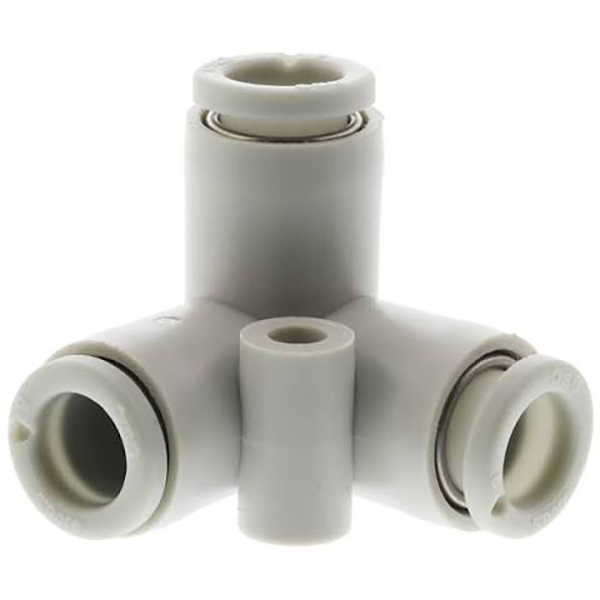

2.1 Трійник Y рівного діаметру (KQ2Dxx-00, безрізьбовий 3-канальний однаковий розмір)

Усі три порти мають ідентичний діаметр труб, безрізьбову конструкцію для збалансованого розподілу повітря 1:2 у трубопровідних системах однакових специфікацій.

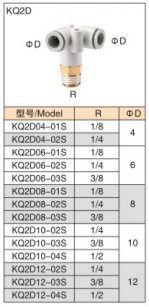

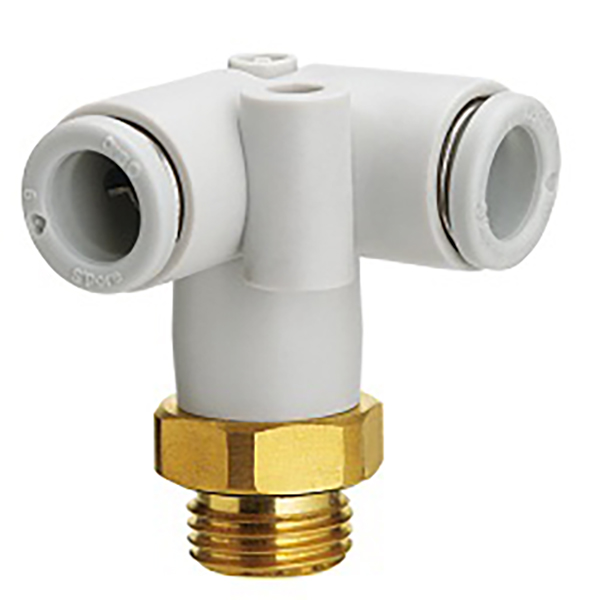

2.2 Трійник із зовнішньою різьбою з імперською конусністю R Y (нижній різьбовий вхід, подвійні трубні виходи)

Зовнішня різьба з британською конічною R нижньою для впускного отвору джерела повітря, два верхніх паралельних вставних порту для з’єднання трубок, придатних для різьбової установки та фіксованого розгалуження джерела повітря.

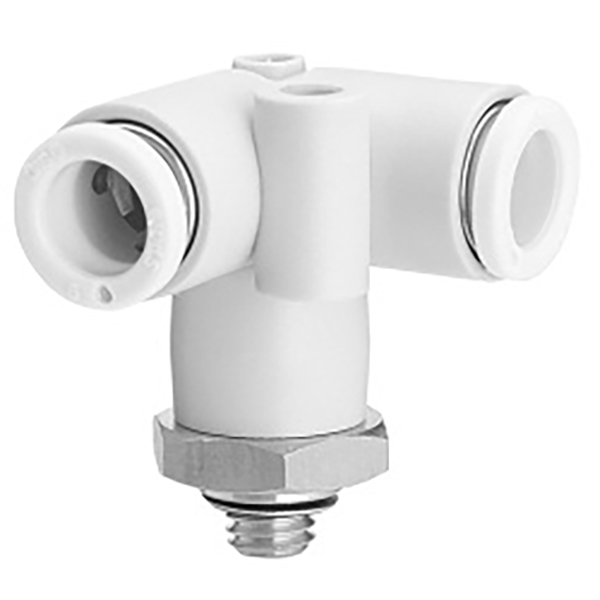

2.3 Метрична тонка зовнішня різьба M Y Трійник (нижня різьба M, вхідний отвір з подвійною трубкою)

Нижня прецизійна метрична тонка зовнішня різьба, компактна конструкція для мініатюрних пневматичних модулів і трубопроводів автоматизованого обладнання невеликого простору.

3. Технічні характеристики

4. Сценарії застосування

     • Розподілення джерела повітря 1 до 2 для автоматизованих виробничих ліній і пневматичних схем арматури

     • Подвійна присоска для синхронної подачі повітря для роботизованих вакуумних систем кінцевого ефектора

     • Паралельне поділ трубопроводу для двоциліндрової синхронної роботи

     • Компактна та акуратна прокладка трубок для вузького пневматичного обладнання

5. Керівництво з вибору: KQ2D Y-Tee проти KQ2T T-Tee

     • KQ2D Трійник Y-типу: має плавну Y-подібну біфуркацію з двома паралельними виходами. Має меншу турбулентність повітряного потоку та менший перепад тиску, забезпечуючи більш збалансований розподіл повітряного потоку. Оптимізовано для вузьких місць встановлення та односторонньої паралельної прокладки труб, ідеально підходить для подвійних синхронних присосок і двоциліндрових систем.

     • KQ2T Т-подібний трійник: Класична ортогональна Т-подібна структура з вертикальним бічним розгалуженням. Призначений для стандартного вертикального бокового відводу трубопроводу під кутом 90°, ідеально підходить для стандартного компонування машин і сценаріїв бокового розгалуження магістрального трубопроводу.

     • Підказка щодо вибору: ВиберітьKQ2D для вузьких просторів і односторонніх паралельних дисперсних труб; ВиберітьKQ2T для вертикального бічного виходу трубопроводу та традиційного розгалуження під прямим кутом.
