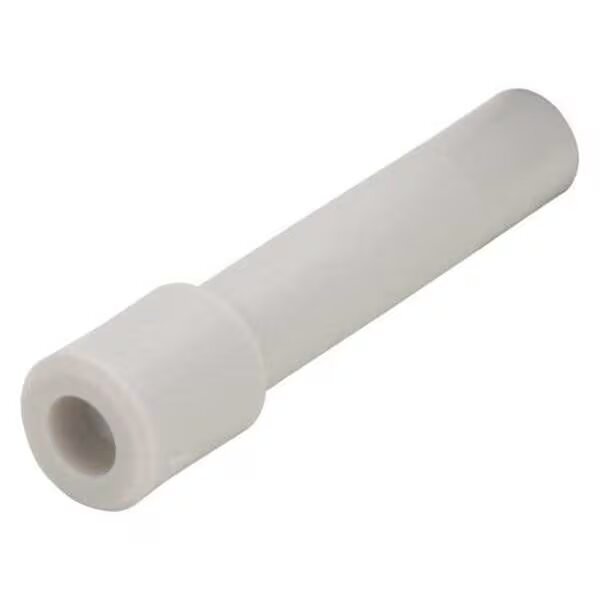

KQ2P Пластмасова торцева кришка з внутрішнім приляганням

Вставний штекер KQ2P — це спеціальна пробка для трубок для пневматичних фітингів SOLH KQ2, що вмикаються одним дотиком, взаємозамінна з SMC KQ2P. Він вставляється безпосередньо в порти трубки фітинга для тимчасової або постійної герметизації та випробування тиском. Виготовлений із PBT+PP корпусу та маслостійкого ущільнення NBR, він працює в діапазоні від -5 ℃ до +60 ℃ у системах вакууму та стисненого повітря. На відміну від зовнішнього захисного ковпачка KQ2C, KQ2P закриває внутрішній прохід повітря. Багаторазовий і компактний, широко використовуваний для блокування неактивних портів у пневматичних системах автоматизації.

Надіслати запит

Опис продукту

SOLH KQ2P Series Push-In Plug | Пневматична пробка KQ2

Бренд: SOLH від Richge Technology | SMC KQ2P сумісний вставний трубний штекер для KQ2 одним дотиком фітингів

1. Огляд продукту

KQ2P — це спеціальний вставний штекер для фітингів серії SOLH KQ2, що працюють одним дотиком. Він безпосередньо вставляється у вхідний отвір труби фітингів KQ2 для тимчасового або постійного ущільнення трубних отворів, закриття холостого фітинга та перевірки тиску. Без інструментів і підключення.

2. Правило найменування коду моделі

Формат: KQ2P-XX
KQ2P: Код серії, вставна трубна пробка
XX: відповідний зовнішній діаметр труби (мм)
Поширені моделі:
KQ2P-04 → трубка Φ4
KQ2P-06 → трубка Φ6 (найбільш широко використовувана)
KQ2P-08 → трубка Φ8
KQ2P-10 → трубка Φ10
KQ2P-12 → трубка Φ12
KQ2P-23 → тонка трубка Φ3.2

Сегмент коду	опис
KQ2P	Код серії: вставна трубна заглушка для фітингів KQ2
06.04.08.10.12.23	Зовнішній діаметр відповідної труби ΦD (мм)

3. Основні технічні характеристики

Пункт	Параметр
Сумісні фітинги	Повна серія SMC KQ2 (L / T / Y / пряма та інші)
Робочий тиск	-100 кПа (вакуум) ~ 1,0 МПа
Тиск розриву	3,0 МПа при 23 ℃ навколишнього середовища
Робоча температура	-5 ℃ ~ +60 ℃; 0~40 ℃ для водного середовища
матеріал	Корпус: PBT+PP; Ущільнення: маслостійка гума NBR
Колір	Стандарт KQ2 білий
особливості	Ущільнювач вставки, компактний розмір, багаторазовий

4. Критична різниця: KQ2P проти KQ2C

Модель	Тип	Функція та принцип
KQ2P	Пробка / пробка	Вставляється всередину фітинга, займає простір трубного порту. Використовується для ущільнення внутрішнього повітряного проходу, первинної ущільнювальної пробки (загальний вибір).
KQ2C	Ковпачок / захисний чохол	Закриває зовнішній корпус фітинга, захищає зовнішню стінку фітинга та кільце ущільнювача. Головним чином для захисту від пилу, а не для внутрішньої герметизації повітря.

5. Примітки щодо встановлення та використання

• Переконайтеся, що трубний отвір плоский і без задирок, повністю вставте заглушку для герметизації; стрічка PTFE не потрібна.

• Зняття пробки: візьміться за корінь пробки та витягніть безпосередньо. Нашийник не потрібен.

• Вакуумне обмеження: добре ущільнення за загальних умов роботи. Не підходить для тривалого зберігання під високим вакуумом, можливий незначний витік.

• Максимальний тиск ≤1MPa. Надмірний тиск і стрибки тиску заборонені.

6. Керівництво по вибору

• Φ4 мала трубка → KQ2P-04

• Стандарт Φ6 → KQ2P-06 (перший вибір)

• Високий потік Φ8 / Φ10 → KQ2P-08 / KQ2P-10

• Тільки зовнішній захист від пилу → захисний ковпачок KQ2C
