Пневматичні вставні фітинги серії KQ2V

SOLH серії KQ2V Пневматичні вставні L-розгалужувачі | Еквівалент SMC KQ2V

Бренд: SOLH від Richge Technology | Сімейство пневматичних роз’ємів L KQ2V одним дотиком

1. Огляд продукту

     Серія SOLH KQ2V — це вставні пневматичні фітинги L-типу з зовнішньою різьбою з кількома варіантами розгалужень. Призначений для розподілу джерела повітря та зміни напрямку трубопроводу в пневматичних системах. Повністю взаємозамінні з SMC серії KQ2V. Корпус із білого технічного пластику та нікельована латунна різьба. Швидка збірка без клею. Сумісний з пневматичними трубками PU та PA. Широко використовується в системах автоматизації, системах вакуумного забирання та розміщення та циліндричних трубопроводах.

  П'ять підмоделей для різних вимог до компонування:

     KQ2V: Стандартна одинарна розетка типу L, зовнішнє шестигранне кріплення, 1 вхід 1 вихід

     KQ2VS: Стандартна одинарна розетка типу L, внутрішня шестигранна розетка, 1 вхід 1 вихід

     KQ2VF: Каскадний фітинг L, зовнішня різьба R + внутрішня різьба Rc, доступне послідовне з’єднання, 1 вхід 1 вихід

    KQ2VD: Вертикальний розгалужувач 1 до 2, один вхід із зовнішньою різьбою, два виходи для шлангів однакового діаметру

     KQ2VT: Вертикальний розгалужувач 1 до 3, один вхід із зовнішньою різьбою, три виходи для шлангів однакового діаметру

2. Пояснення коду моделі

  Приклад: KQ2VD04-01S

      KQ2V = Базовий код серії

      D  T / S / F = Суфікс структури

     D: вертикальна гілка 1 до 2

     T: 1-до-3 вертикальна гілка

     S: Внутрішній шестигранник L

      F: Каскадне L-коліно

     Без суфікса: зовнішній шестигранний стандартний L-коліно

     04 = Зовнішній діаметр труби ΦD: 4 мм

     01S = зовнішня різьба R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0,8

3. Зведена таблиця специфікацій

4. Матеріали та умови експлуатації

5. Функції підмоделі

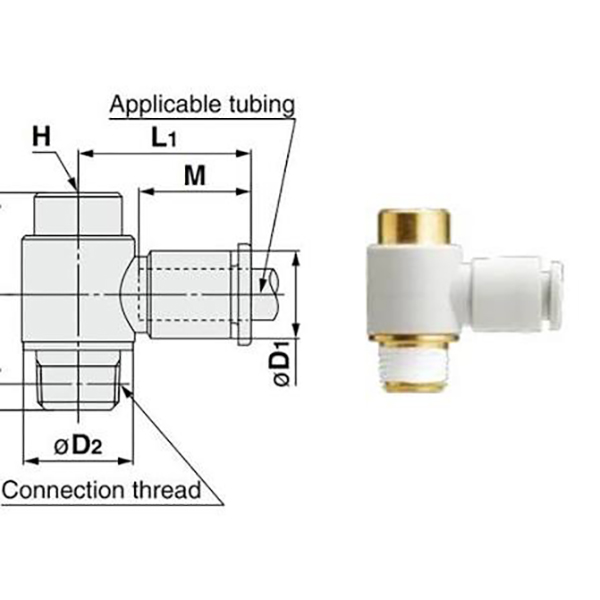

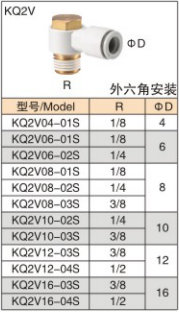

     • KQ2V (зовнішній шестигранник L): Стандартне коліно L із зовнішньою шестигранною різьбою для затягування гайковим ключем. Найбільш широко використовуваний базовий тип, підтримує трубки великого розміру макс. Φ16.

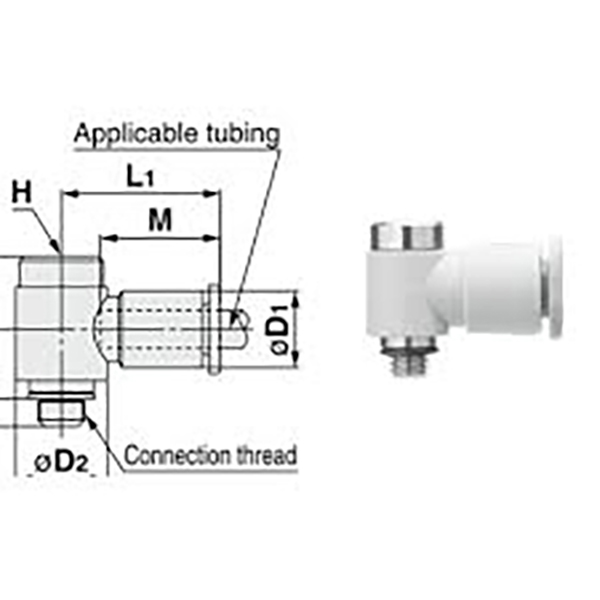

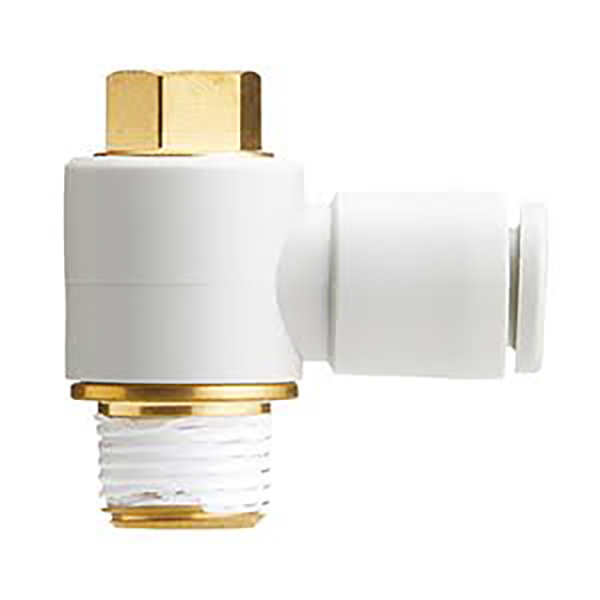

     • KQ2VS (внутрішній шестигранник L): Внутрішній шестигранник розточки на різьбовому отворі. Призначений для обмеженого вузького простору встановлення. Варіант з дрібною різьбою M5 підходить для мініатюрних циліндрів.

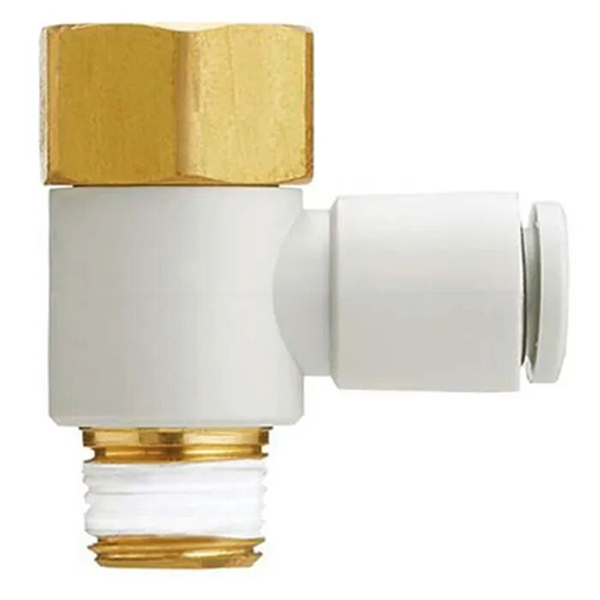

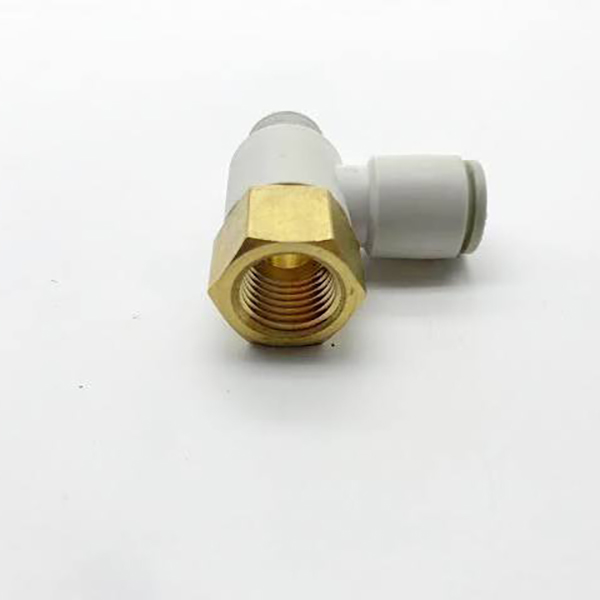

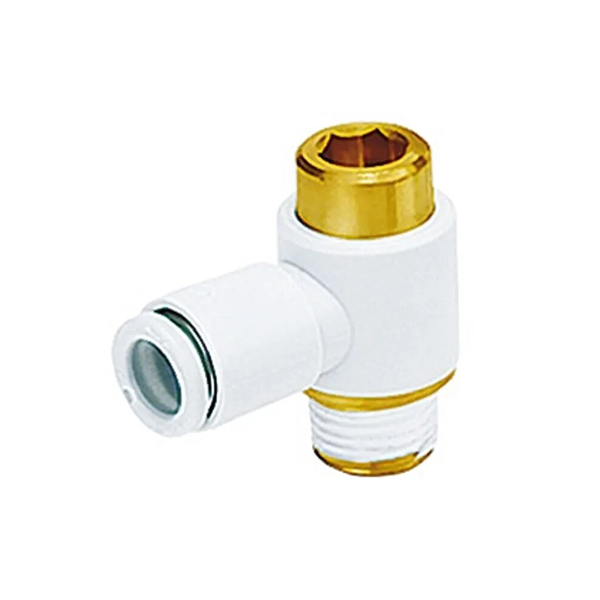

     • KQ2VF (каскадне коліно L): Оснащений зовнішнім різьбленням R і внутрішнім різьбленням Rc. Кілька фітингів можна з’єднати послідовно для багатоканального розгалуження, що зменшує потребу в колекторних блоках.

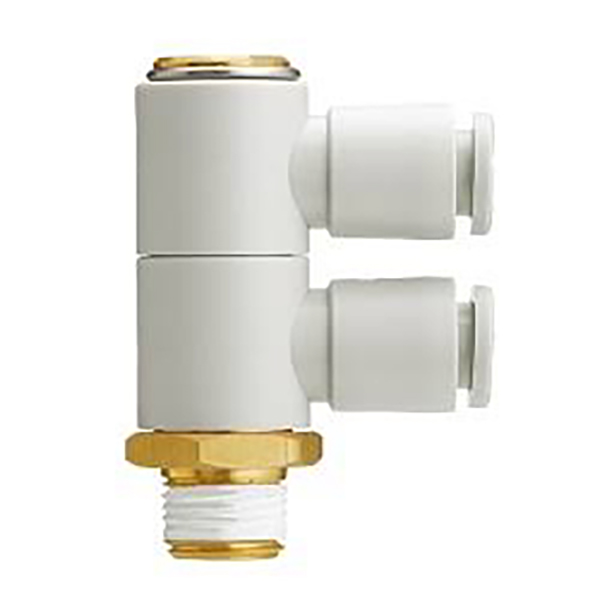

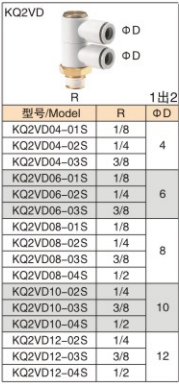

     • KQ2VD (Вертикальна гілка 1 до 2): Впускний отвір для повітря з однією різьбою, вертикально розділений на дві однакові вихідні трубки. Компактний розподіл повітря 1 в 2, зменшує загальну кількість установок.

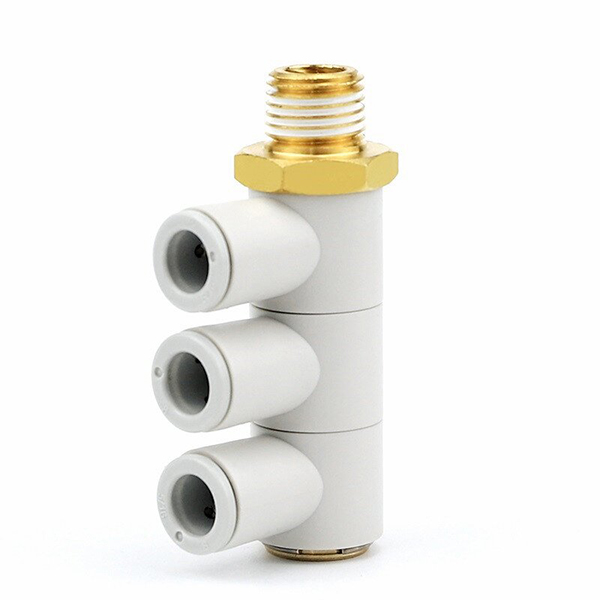

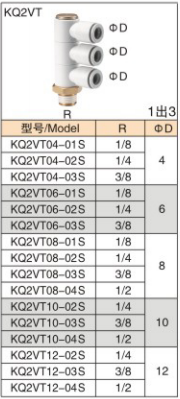

     • KQ2VT (Вертикальна гілка 1 до 3): Впускний отвір для повітря з однією різьбою, вертикально розділений на три однакові вихідні трубки. Міні-повітряний колектор, який зазвичай використовується для розподілу повітря з кількома присосками в автоматизації.

6. Інструкції зі встановлення

     •  Відріжте кінець труби перпендикулярно і плоско. Вставте трубку прямо у фітинг, доки не почуєте «клацання», щоб підтвердити блокування.

     •  Зняття трубки: натисніть на білий фіксатор на фітингу та одночасно потягніть трубку назовні.

     •  Намотайте PTFE стрічку на нитки. Затягуйте тільки на шестигранній частині; ніколи не прикладайте зусилля до пластикового корпусу, щоб запобігти тріщинам.

     •  Для серії KQ2VF у послідовному з’єднанні переконайтесь у належному ущільненні різьби, щоб уникнути витоку повітря.

7. Сценарії застосування

     • Машини автоматизації

     • Роботизовані системи з вакуумними присосками

     • Джерело розподілу повітря для пневматичних циліндрів

     • Пневматичні схеми на виробничих лініях

     • Пакувальні машини та повітряні контури приладів для тестування
