Коліно з подовженою зовнішньою різьбою серії KQ2W

Серія SOLH KQ2W з подовженою зовнішньою різьбою на 90°, пневматичний фітинг, еквівалентний SMC KQ2W. Подовжена конструкція штока усуває механічні перешкоди для циліндрів і вакуумних схем. Корпус PBT + нікельована латунна різьба, підтримує трубку PU/PA. Richge Technology зі стабільними складськими запасами та надійним виробництвом для проектів автоматизації пневматичних труб.

Надіслати запит

Опис продукту

SOLH KQ2W Series 90° Подовжена зовнішня різьба Push-in Коліно | Еквівалентний пневматичний фітинг SMC KQ2W

Бренд: SOLH від Richge Technology | KQ2W Подовжений коліно типу L одним дотиком

1. Огляд продукту

Серія KQ2W — це вставне коліно L-типу з подовженим штоком у сімействі пневматичних фітингів SOLH KQ2. Конструкція під прямим кутом 90°. Один кінець зовнішньої різьби (британська конічна різьба R / метрична дрібна різьба M), інший кінець для вставки пневматичної трубки PU/PA. Серія також включає нередукційну розширену версію KQ2Wxx-99, обидва кінці для підключення трубок для подовження трубопроводу та уникнення перешкод.

Основна перевага: Подовжена конструкція штока усуває обмеження місця установки та механічні перешкоди. Конструкція одним дотиком, введення та видалення трубки без інструментів. Пластиковий корпус + латунна різьбова частина, антистаріння, сумісна з пневматичними та вакуумними контурами. Замінник прямого імпорту для серії SMC KQ2W для закордонних проектів.

2. Пояснення коду моделі

Формат: KQ2W □□ - □□S

KQ2W: Код серії для подовженого ліктя L-типу

□□: зовнішній діаметр трубки ΦD (02=2 мм, 23=3,2 мм, 04=4 мм, 06=6 мм, 08=8 мм, 10=10 мм, 12=12 мм, 16=16 мм)

Суфікс:01S02S/03S/04S: зовнішня різьба Imperial R (1/8",1/4",3/8",1/2")

M3GM5: Метрична зовнішня різьба M3×0,5 / M5×0,8
-99: розширена версія без редуктора, трубне з’єднання однакового діаметру з обох кінців, без різьби

3. Основні технічні характеристики та матеріал

Пункт	Параметр
Матеріал корпусу	PBT інженерний пластик, висока ударостійкість
Розділ теми	Латунь з нікельованим покриттям для захисту від іржі
Матеріал ущільнення	Нітрильний каучук NBR
Сумісна трубка	PU трубка, нейлонова пневматична трубка PA
Робочий тиск	0~1,0 МПа, застосовно для вакууму
Робоча температура	-20℃ ~ +60℃
Спосіб підключення	Вставні; кільце звільнення, щоб вставити або від’єднати трубку

4. Повний список моделей

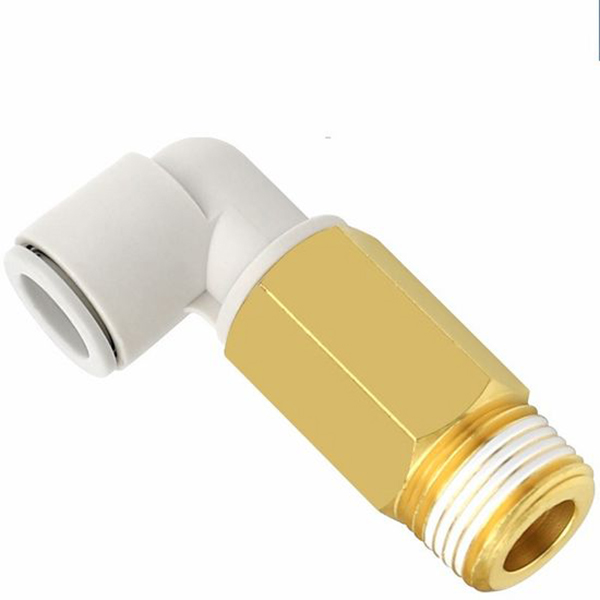

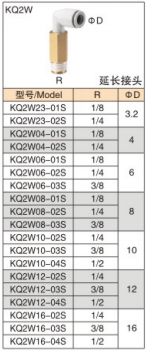

Версія з різьбою 4.1 Imperial R (наружна різьба з латуні)

Модель	Зовнішня різьба R	Трубка ΦD
KQ2W23-01S	R1/8	3.2
KQ2W23-02S	R1/4	3.2
KQ2W04-01S	R1/8	4
KQ2W04-02S	R1/4	4
KQ2W06-01S	R1/8	6
KQ2W06-02S	R1/4	6
KQ2W06-03S	R3/8	6
KQ2W08-01S	R1/8	8
KQ2W08-02S	R1/4	8
KQ2W08-03S	R3/8	8
KQ2W10-02S	R1/4	10
KQ2W10-03S	R3/8	10
KQ2W10-04S	R1/2	10
KQ2W12-02S	R1/4	12
KQ2W12-03S	R3/8	12
KQ2W12-04S	R1/2	12
KQ2W16-02S	R1/4	16
KQ2W16-03S	R3/8	16
KQ2W16-04S	R1/2	16

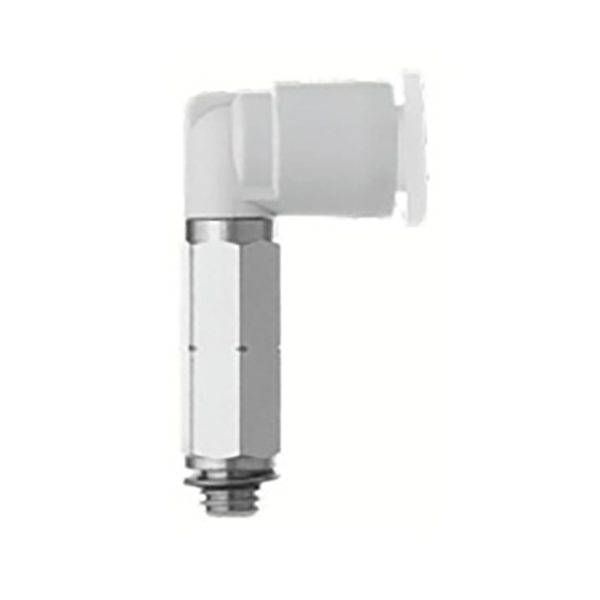

4.2 Версія з метричною різьбою M

Модель	Зовнішня різьба	Трубка ΦD
KQ2W02-M3G	М3×0,5	2
KQ2W02-M5	М5×0,8	2
KQ2W23-M3G	М3×0,5	3.2
KQ2W23-M5	М5×0,8	3.2
KQ2W04-M3G	М3×0,5	4
KQ2W04-M5	М5×0,8	4
KQ2W06-M5	М5×0,8	6

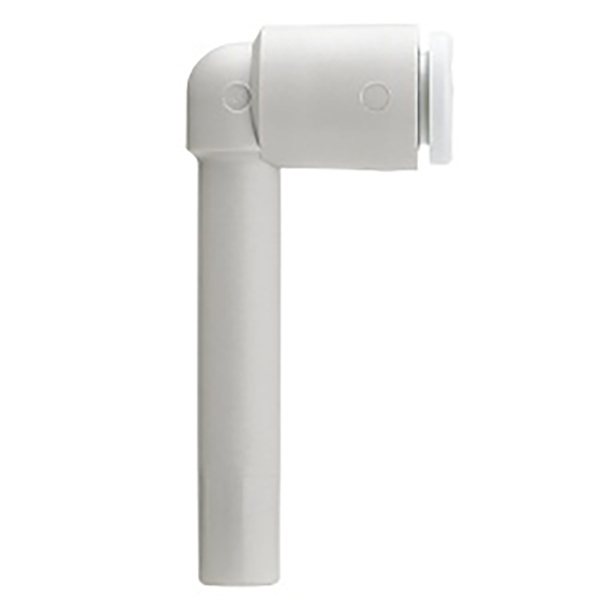

4.3 Розширена версія без скорочення (від труби до труби, без різьби)

Модель	Порт 1 ΦD	Порт 2 ΦD
KQ2W23-99	3.2	3.2
KQ2W04-99	4	4
KQ2W06-99	6	6
KQ2W08-99	8	8
KQ2W10-99	10	10
KQ2W12-99	12	12

5. Сценарії застосування

• Уникайте механічного впливу на циліндри, вакуумні генератори та електромагнітні клапани; розширити та переспрямувати напрямок трубопроводу

• Розширена прокладка трубопроводів на 90° для роботизованих вакуумних присосок у компактних лініях автоматизації

• Пряма заміна оригінального SMC KQ2W, імпортозаміщення для зниження вартості

6. Примітки щодо встановлення

• Розріжте трубку вертикально та пласко, повністю вставте в дно, щоб гарантувати герметичність.

• PTFE стрічку можна намотувати на нитки; не затягуйте різьблення занадто сильно, щоб уникнути розтріскування корпусу фітинга.

• Видалення трубки: натисніть на біле кільце звільнення й одночасно потягніть трубку назовні.
