Вставний трійник серії KQ2Y

SOLH KQ2Y Series Run Tee Push-in Фітинг | Сервісний трійник Пневматичний з'єднувач

Бренд: SOLH від Richge Technology | SMC KQ2Y, еквівалент чоловічого трійника (сервісного трійника), фіксується одним дотиком

1. Огляд продукту

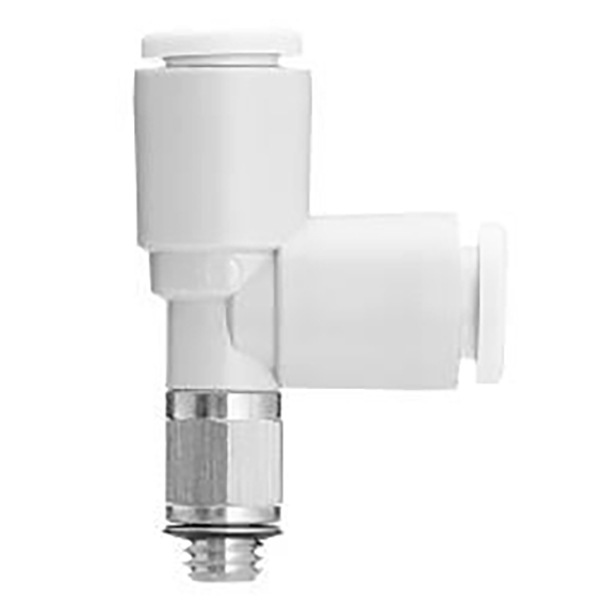

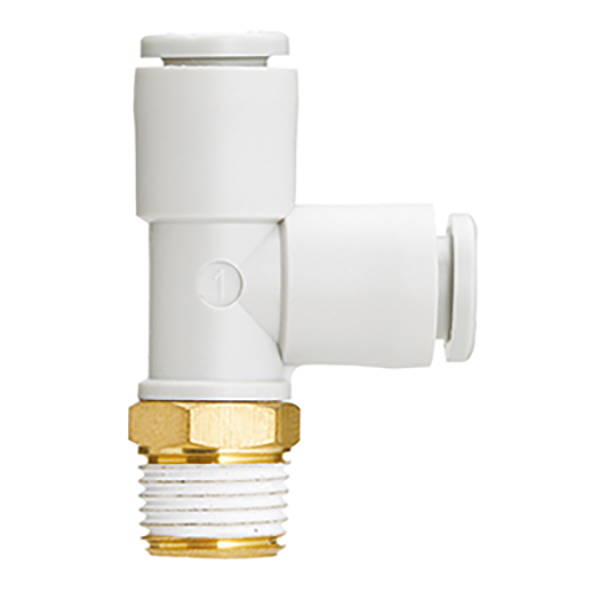

     KQ2Y — чоловіча трійник (широко відома як службова трійка) серії SOLH KQ2, що кріпиться одним дотиком. Його основна конфігурація1 вхідний отвір із зовнішнім різьбленням + 2 вставні отвори однакового діаметру. Він відгалужує дві повітряні трубки безпосередньо від головного різьбового порту і є одним із найбільш широко використовуваних розгалужувачів у пневматичних системах.

2. Правила найменування моделей

  Приклад розбивки моделі:KQ2Y06-01AS
     KQ2: вставний фітинг другого покоління серії KQ2 (білий корпус)
     Y: Run Tee, Т-подібний трійник із зовнішньою різьбою (1 різьбовий вхідний отвір, 2 вставні вихідні отвори)
     06: Зовнішній діаметр трубки для вставних випусків: φ6 мм
     01: Специфікація зовнішньої різьби (R18; метрична система M3/M5/M6)
     A: Прокладка для багаторазового складання та розбирання; S: Попередньо нанесений різьбовий герметик, одноразовий; N: нікельований, стійкий до корозії

  приклад:KQ2Y04-M5A → Вхід із зовнішньою різьбою M5, подвійні випускні отвори φ4 мм, ущільнювальна прокладка.

3. Структура та основні функції

  3.1 Т-подібна структура (1 вхід, 2 виходи)

     • Вхід: Зовнішня різьба (метрична M / британська R), підключається до клапанів, повітряних циліндрів і магістральних трубопроводів

     • Розетки: 2 вставні порти однакового діаметру для ПУ/нейлонової трубки, з’єднання без інструментів

     • Опори для кінців різьбиОбертання на 360°. Орієнтацію можна вільно регулювати після встановлення, щоб усунути напругу скручування труб.

  3.2 Основні переваги

     • Зручний дизайн: Не потрібно різати основну трубку. Розгалуження безпосередньо від різьбового порту для легкого додавання схеми та обслуговування.

     • Компактний і легкий: Пластмасовий корпус PBT + нікельована латунна різьба, невелика площа та мала вага.

     • Сумісний з вакуумом: Працює від вакууму -100 кПа до позитивного тиску 1,0 МПа, підходить для вакуумних схем.

     • Висока ефективність ущільнення: Ущільнювальне кільце NBR. Прокладка типу А дозволяє багаторазове розбирання; Герметик типу S з попереднім покриттям запобігає витоку.

     • Легке звільнення трубки: Кругла кнопка розблокування. Натисніть, щоб видалити трубку, не пошкоджуючи зовнішню стінку трубки.

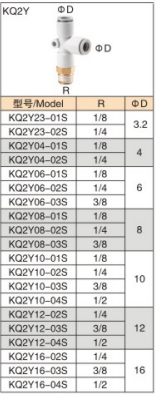

4. Список моделей і специфікацій

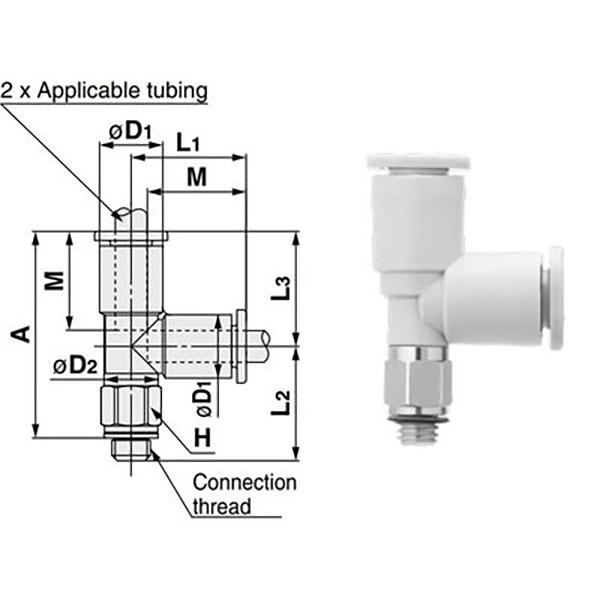

  4.1 Метрична різьба (M3/M5/M6)

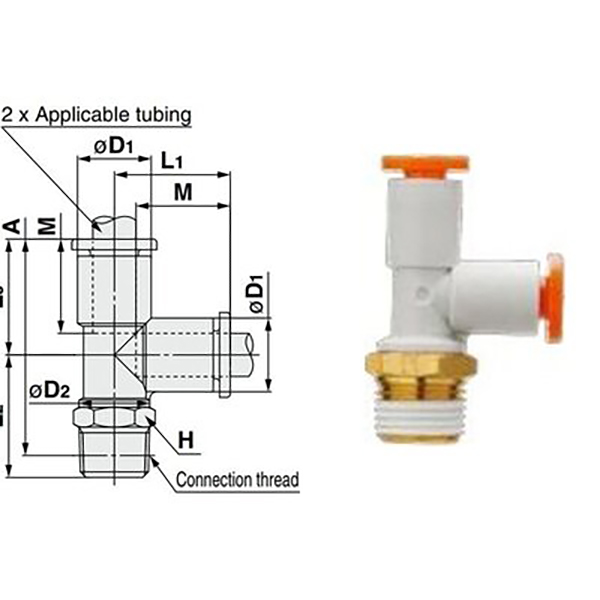

  4.2 Імперська трубна різьба (R1/8 ~ R1/2, промисловий стандарт)

5. Загальні технічні характеристики (стандарт серії KQ2)

6. Порівняння вибору: KQ2Y проти KQ2D проти KQ2T

7. Інструкції з вибору та встановлення

  Керівництво по вибору

     • Відгалуження від електромагнітного клапана / порту зовнішньої різьби циліндра → KQ2Y (наприклад, KQ2Y06-01AS)

     • 1-до-2 поділ в середній трубі, низький рівень шуму → KQ2D

     • Стандартний розкол під прямим кутом, економний проект → KQ2T

  Примітки щодо встановлення

     • Розріжте трубку без задирок. Вставте трубку повністю, доки не почуєте клацання, щоб уникнути витоку повітря.

     • Тип А (прокладка) можна багаторазово розібрати; Тип S (герметик із попереднім покриттям) потребує повторної герметизації після розбирання.

     • Для вакуумних застосувань виберіть тип А з ущільненням NBR для підтримки стабільного рівня вакууму.

8. Типові програми

     • Випускний розгалуження електромагнітного клапана: KQ2Y06-01AS встановлено на порту R1/8 5/2-ходового електромагнітного клапана для подачі двох повітряних циліндрів.

     • Синхронізоване керування циліндром: KQ2Y08-02AS на головному різьбовому порту R1/4 для поділу на дві трубки φ8 для синхронного приведення в дію двох циліндрів.

     • Модернізація вакуумного контуру: відгалуження від основного різьбового порту вакуумного генератора до вакуумних присосок, легке для обслуговування та модифікації.
