Серія KQ2Z Branch Універсальний чоловічий лікоть

SOLH KQ2Z вставні фітинги багатопортового колектора, еквівалентний пневматичний розгалужувач SMC KQ2Z. Чотири підтипи: 1-в-2, стекований KQ2ZF, 1-в-4 KQ2ZD і 1-в-6 KQ2ZT. Корпус PBT з нікельованою латунною різьбою, сумісний із трубками PU/PA для контурів вакууму та надлишкового тиску. Richge Technology пропонує стабільні запаси та надійне виробництво для автоматизованого розподілу повітря.

Надіслати запит

Опис продукту

Вставні багатопортові колекторні фітинги серії KQ2Z | Пневматичні спліттери SMC KQ2Z

Бренд: SOLH від Richge Technology | KQ2Z Мультивихідні пневматичні колекторні фітинги одним дотиком

1. Огляд продукту

Серія KQ2Z належить до сімейства пневматичних фітингів SOLH KQ2. Це багатогалужний колекторний фітинг із зовнішнім різьбленням, який має один повітряний впуск і декілька одночасних вихідних трубок. Конструкція Push-to-connect для вставлення та видалення труб без інструментів, використовується для централізованого розподілу повітря в пневматичних системах. Доступні чотири підмоделі:

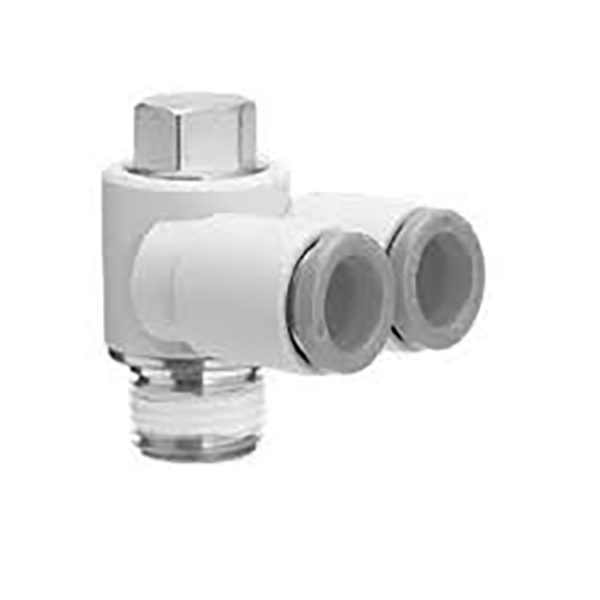

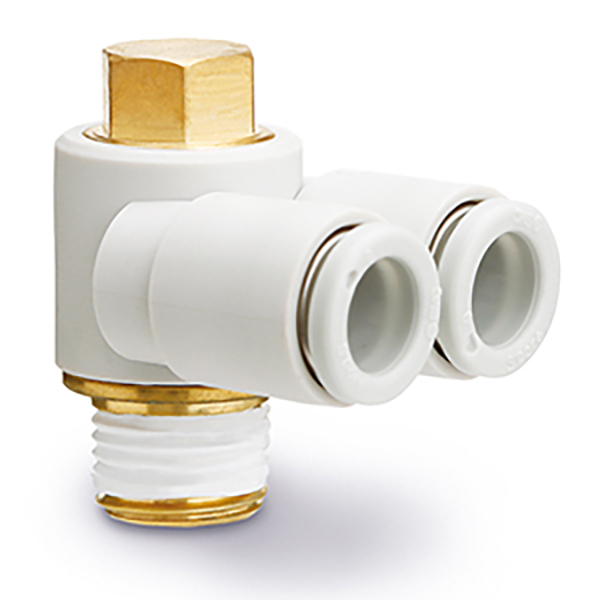

KQ2Z: подвійний порт 1 вхід 2 виходи, зовнішнє шестигранне кріплення

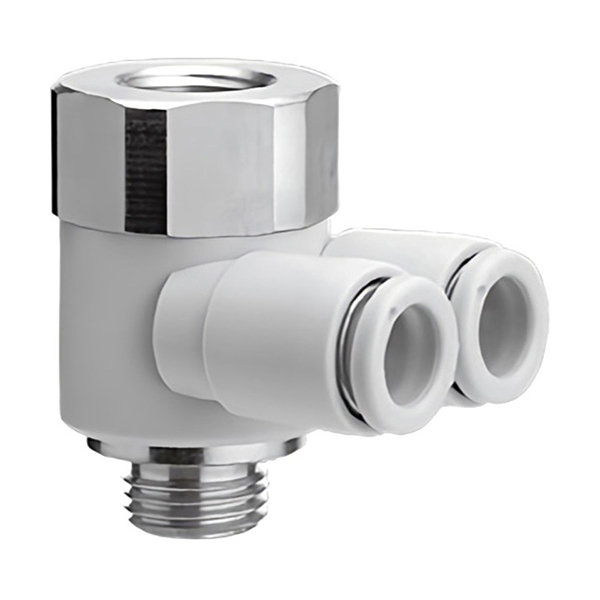

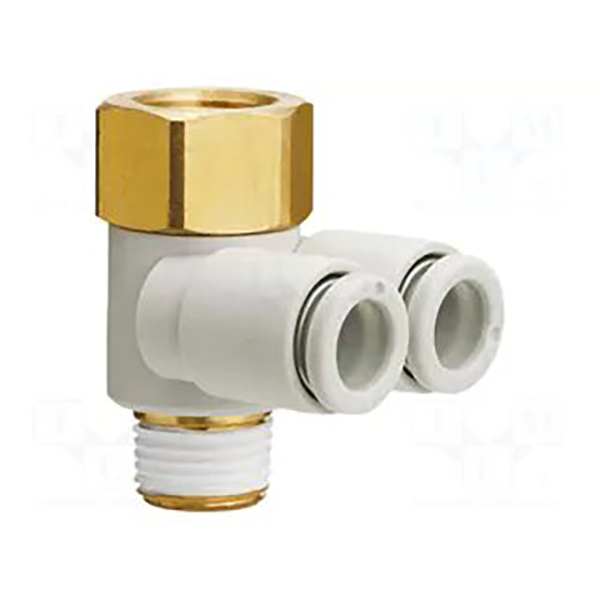

KQ2ZF: 1-вхідний 2-вихідний колектор, верхня внутрішня різьба Rc для каскадування додаткових колекторів

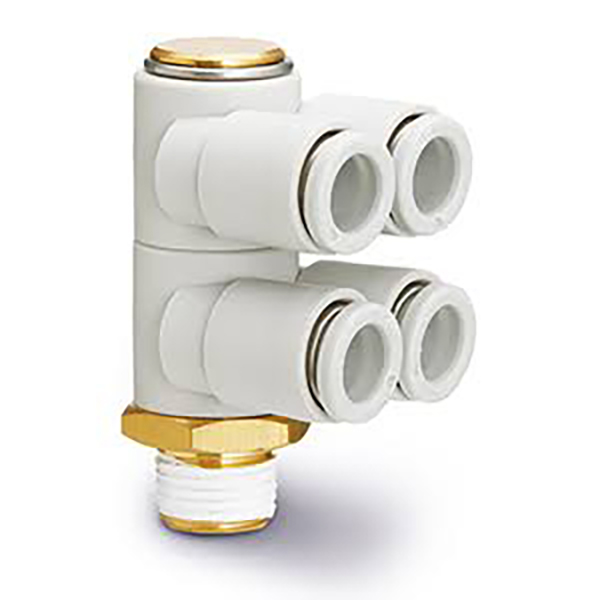

KQ2ZD: 1-вхідний 4-вихідний чотириходовий колектор

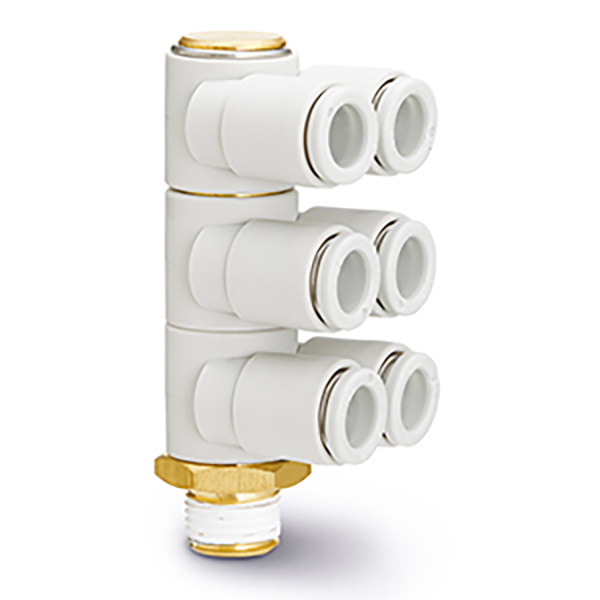

KQ2ZT: 1-вхідний 6-вихідний шестиходовий розгалужувач

Основні переваги: Компактна конструкція колектора для економії місця установки. Корпус PBT з нікельованою латунною різьбою. Сумісний з пневматичними трубками PU / PA, працює як для надлишкового тиску, так і для вакуумних контурів. Пряма заміна оригінальних фітингів SMC KQ2Z.

2. Пояснення коду моделі

Формат: KQ2Z □□ - □□S

KQ2Z: код серії для багатопортового розгалужувального колектора
□□: зовнішній діаметр труби ΦD (04=4 мм, 06=6 мм, 08=8 мм, 10=10 мм, 12=12 мм)

Суфікс:

01S02S/03S/04S: зовнішня конічна різьба Imperial R (1/8",1/4",3/8",1/2")
M5: Метрична зовнішня різьба M5×0,8

KQ2ZF: Версія для штабелювання, зовнішня нижня різьба R + внутрішня різьба верхня Rc. Кілька KQ2ZF можна підключити один до одного, щоб збільшити кількість розеток.

3. Повний список моделей

3.1 KQ2Z (1 вхід 2 виходи, зовнішнє шестигранне кріплення)

Модель	Зовнішня різьба R	Трубка ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	М5×0,8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

3.2 KQ2ZF (стикований тип 1 вхід 2 виходи, різьба R + Rc)

Модель	R/Rc Thread	Трубка ΦD
KQ2ZF04-M5	М5×0,8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

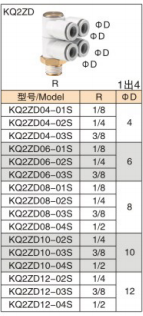

3.3 KQ2ZD (1 вхід 4 виходи)

Модель	Зовнішня різьба R	Трубка ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

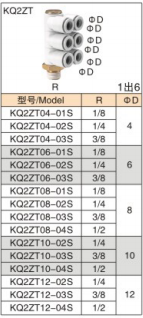

3.4 KQ2ZT (1 вхід 6 вихід)

Модель	Зовнішня різьба R	Трубка ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. Матеріально-технічні характеристики

Пункт	Параметр
Матеріал корпусу	PBT інженерний пластик, висока міцність і ударостійкість
Компонент потоку	Нікельована латунь, стійка до іржі та корозії
Кільце ущільнення	Нітрильний каучук NBR
Сумісна трубка	PU трубка, нейлонова пневматична трубка PA
Робочий тиск	0~1,0 МПа, застосовується для вакуумного негативного тиску
Робоча температура	-20℃ ~ +60℃
Спосіб підключення	Вставний фітинг; кільце для вставлення/виймання трубок

5. Сценарії застосування

• Обладнання для автоматизації, роботизовані масиви присосок: один джерело повітря багатоканальний розподіл, заміна традиційних колекторних блоків і економія місця установки

• Синхронізована подача повітря для кількох циліндрів, централізований трубопровод навколо компактних клапанних острівців

• KQ2ZF можна складати послідовно, щоб збільшити кількість вихідних отворів за потреби, гнучкий колекторний вузол

• Імпортозаміщення, додаткова заміна колекторних фітингів серії SMC KQ2Z

6. Примітки щодо встановлення

• Розріжте кінець трубки вертикально рівно, повністю вставте трубку в нижню частину фітинга для надійного ущільнення.

• Намотайте невелику кількість PTFE стрічки на зовнішню різьбу, затягніть помірний момент, щоб уникнути розтріскування пластикового корпусу.

• Видалення трубки: натисніть на біле кільце звільнення й одночасно потягніть трубку назовні.

• Для каскадного застосування KQ2ZF гарантуйте ущільнення різьби. Не перевищуйте номінальний тиск після багатоступінчастого укладання.
