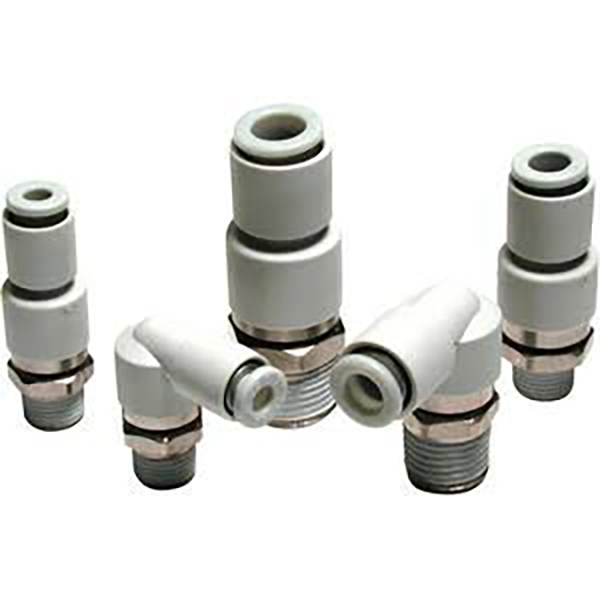

Поворотні вставні фітинги серії KS / KX

Поворотні поворотні вставні фітинги SOLH серії KS / KX

Бренд: SOLH від Richge Technology | Пневматичний роторний з'єднання, що обертається на 360°

1. Огляд продукту

  Серія KS / KX — це поворотні вставні фітинги, призначені для безперервного обертання на 360° і осцилюючих застосувань, таких як роботизовані маніпулятори, поворотні столи та осцилюючі кінці циліндрів. Вони запобігають заплутуванню, скрученню або розриву повітряних трубок під час руху.

     • КС = стандартний шарнірний тип (один кульковий підшипник)

     • KX = високошвидкісний поворотний тип (подвійні шарикопідшипники)

2. Основна різниця: KS проти KX

     • Стандартний тип КС: Одинарний кульковий підшипник, низький крутний момент. Максимальна швидкість: 500 об/хв (φ4/φ6), 400 об/хв (φ8), 300 об/хв (φ10), 250 об/хв (φ12). Підходить для коливань середньої та низької швидкості та періодичного обертання.

     • Високошвидкісний тип KX: Подвійні кулькові підшипники, наднизький крутний момент, більш плавне обертання. Максимальна швидкість: 1500 об/хв (φ4/φ6), 1200 об/хв (φ8), 1000 об/хв (φ10/φ12). Підходить для постійного високошвидкісного обертання та частих коливань.

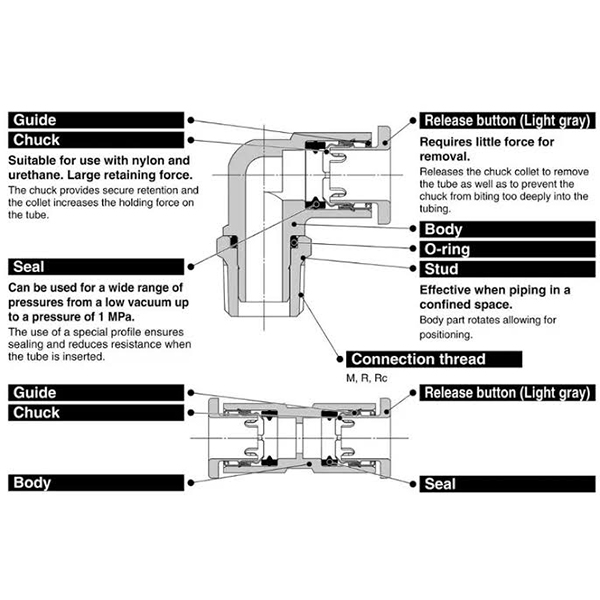

3. Основні функції

     • ✅ Вільне обертання на 360°: Вбудований підшипниковий вузол усуває вузли та скручування трубок на кінцях, що обертаються.

     • ✅ Низький крутний момент: Лише 0,006～0,022 Н·м при 0,5 МПа, мінімальне додаткове навантаження на осі руху.

     • ✅ Внутрішня структура проти обертання: Запобігає обертанню трубок разом із фітингом і подовжує термін служби трубок.

     • ✅ Безмідна конструкція: Безелектричне нікелювання, придатне для використання в середовищах з обмеженим вмістом міді (напівпровідники, харчова промисловість, медицина).

     • ✅ Push-to-Connect: Сумісний з φ4/φ6/φ8/φ10/φ12 поліуретановими, нейлоновими та м’якими нейлоновими трубками. Автоматичне блокування при вставленні, натисніть на комір для швидкого зняття.

     • ✅ Сумісний з вакуумом: −100 кПа ~ 1,0 МПа (не рекомендовано для витримки критичного вакууму через незначний внутрішній витік).

     • ✅ Герметик із попереднім покриттям для різьби (суфікс S): стандартний варіант; під час встановлення не потрібна стрічка PTFE.

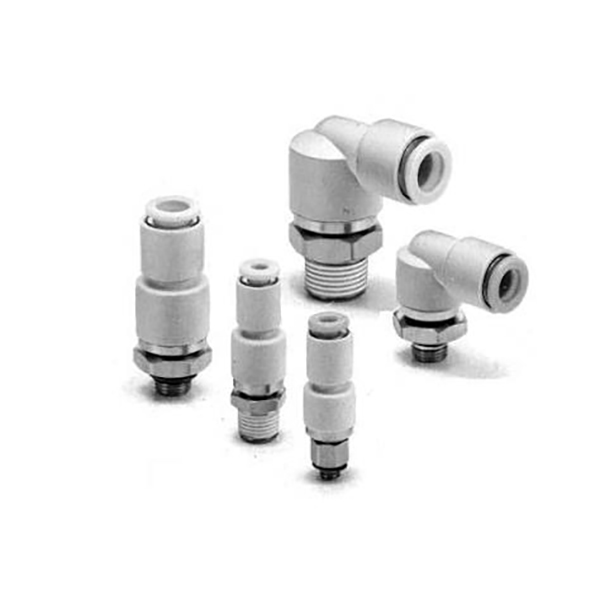

4. Назви моделей і приклади

  Серія KS Standard

     • КСH06-02S: прямий (H), трубка φ6, різьба R1/4, попередньо нанесений герметик (S)

     • КСL08-01S: Коліно (L), трубка φ8, різьба R1/8, попередньо нанесений герметик (S)

  Високошвидкісна серія KX

     • KXH04-M5: пряма (H), трубка φ4, метрична різьба M5×0,8

     • KXL10-03S: Коліно (L), трубка φ10, різьба R3/8, попередньо нанесений герметик (S)

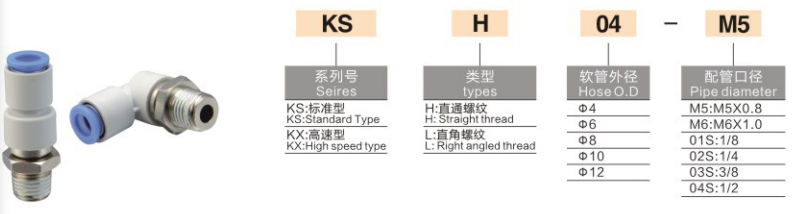

  Правило найменування

5. Технічні характеристики

Загальні параметри

Крутний момент при 0,5 МПа (Н·м)

Максимальна швидкість обертання (об/хв)

6. Сценарії застосування

     1. Зап’ястя/суглоб робота: запобігайте заплутуванню труб на обертових кінцевих ефекторах робота.

     2. Поворотні індексні столи: Безперервна подача повітря на 360° для високошвидкісних поворотних столів.

     3. Коливальні торці циліндрів: механізми перекидання та перекидання для зняття напруги при скручуванні повітряних ліній.

     4. Загальна автоматика: пневматичні агрегати з частими коливаннями і переривчастим обертанням.

7. KS / KX проти звичайних вставних фітингів KQ

8. Керівництво по вибору

     • Коливання на низькій швидкості (≤500 об/хв) →КС, краще співвідношення ціни та якості

     • Постійне високошвидкісне обертання (>500 об/хв) →KX, подвійний підшипник для більш тривалого терміну служби

     • Середовище без міді та чутливе до вакууму → Віддавайте перевагу KS / KX
