Багатоступінчастий генератор вакууму серії PBM/PBX

Міні-багатоступеневий багатоенергетичний вакуумний ежектор серії PBM / PBX | Накопичуваний вакуумний генератор Piab

Бренд: SOLH від Richge Technology | Ультратонкий 2-ступеневий вакуумний генератор Вентурі, який можна стекувати

1. Огляд продукту

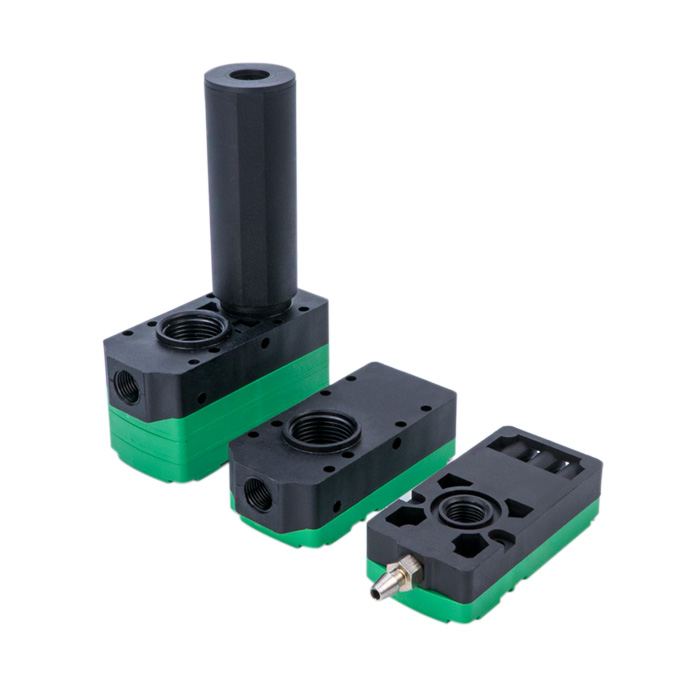

   PBM / PBX — це міні-двоступеневі дифузійні багатоступеневі вакуумні генератори типу Piab, також відомі як багатоенергетичні вакуумні генератори. Вони мають модульну конструкцію, яку можна штабелювати, із ультратонким легким корпусом. PBM є стандартною версією вбудованого глушника, тоді як PBX є комбінованим типом зовнішнього глушника. Доступні три функціональні версії: тип A без клапана, тип B з клапаном подачі, тип C з повною інтегрованою моделлю з різними джерелами енергії.

  Розташування сердечника: компактність, низьке споживання повітря та великий потік всмоктування. Підтримує багатошарове укладання колекторів із незалежним керуванням для кількох присосок. Ідеально підходить для роботів EOAT, палетування та пористих заготовок із пінопластовими присосками.

      • PBM Standard Mini: Вбудований глушник, тонкий корпус, низький рівень шуму, підходить для окремого блоку або багатошарового складання

      • АТС X-міні складеного типу: Знімний картридж із зовнішнім глушником, вищий кінцевий вакуум, більший потік і краще розсіювання тепла, розроблений для тривалої безперервної роботи

  Класи розміру: 5 / 10 / 20 / 30. Число означає еквівалентну потужність вакуумного насоса (0,05~0,3 кВт). Функціональні версії: A базовий безклапанний, B інтегрований клапан подачі, C повністю мультиенергетична модель (клапан подачі + запірний клапан + визначення тиску вакууму + регульований дросель розриву вакууму).

2. Правило кодування моделі

  Приклад: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • PBM / АТС

￮ PBM: стандартний міні-тип із вбудованим глушником

￮ АТС: Compound типу X-mini із зовнішнім картриджем глушника

     • 10: Код розміру (5 /10 /20 /30)

￮ 5: Мікромалий потік, маленькі компоненти

￮ 10: Малий-середній потік, 3C дрібні частини

￮ 20: Бестселер середнього потоку, картонна коробка, плівка та пінопластова присоска

￮ 30: Великий потік, пористий лист великої площі та палетування

     • A/B/C: Функціональна версія

￮ A: Безклапанний базовий блок, лише корпус генератора, керований зовнішнім електромагнітним клапаном

￮ B: версія з одним клапаном, вбудований електромагнітний клапан подачі, додатковий односторонній клапан утримання тиску, природний вакуумний випуск

￮ C: Повна багатоенергетична версія, клапан подачі + вакуумний переривний клапан + цифровий вакуумний реле тиску + регульована дросельна заслінка

     • K1: Код комбінації клапана, K1 = Нормально закритий подаючий клапан + Нормально закритий запірний клапан

     • 5/6: Напруга котушки: 5=DC24V, 6=DC12V

     • Л/М: Технічні характеристики проводів

     • FN: Вихід реле тиску (NPN/PNP, одиниця опціональна кПа/дюйм рт. ст.)

  Приклад замовлення: PBM20-C. Визначення: стандартний вбудований глушник PBM, розмір 20, повністю багатоенергетична модель типу C, інтегрований клапан подачі та перемикання, регульований розрив вакууму та сигналізація виявлення вакууму.

3. Основна різниця PBM VS АТС

4. Порівняння функцій версії A/B/C

5. Резюме технічної специфікації

  Продуктивність при тиску подачі 0,5 МПа

6. Керівництво по вибору

  Виберіть PBM або АТС

     • ✅ PBM: обмежений простір для встановлення, робот EOAT, регулярний періодичний цикл, не потрібен виступаючий глушник

     • ✅ АТС: пінопластова присоска, пориста коробка, тривала безперервна робота, потрібна більша витрата та вакуум

  Виберіть версію A / B / C

     • ✅ Версія C Multi-Energy: Роботизоване застосування, швидке видалення продувки + сигналізація про відсутність частини, редукційні зовнішні клапани та трубопроводи (бажано)

     • ✅ Версія Б: Обмежений бюджет, відсутність вакуумного випуску продувки, деталь вивільняється за власною вагою

     • ✅ Версія А: Стаціонарне кріплення з наявним зовнішнім електромагнітним клапаном, найнижча вартість закупівлі

  Функція стекованого колектора (ключова перевага PBM/PBX)

     PBM5 може складати до 16 шарів; PBM10 підтримує до 12 шарів. PBX має таку саму можливість стекування. Кожен шар володіє незалежною вакуумною схемою без взаємних перешкод, розділяючи одну основну подачу повітря. Найкращий вибір для модулів перенесення з декількома станціями та з кількома насадками.

     Матеріал ущільнення: NBR для загальних умов; FKM для харчових або кислотно-лужних агресивних середовищ.

7. Пневматична схема для багатоенергетичної моделі типу C

     Джерело повітря → повітряний фільтр AFC (масляний туман заборонено) → регулятор тиску AR → порт подачі повітря PBM/PBX-C; Вакуумний порт → вакуумний фільтр ZFC → присоска. Два сигнальні дроти DC24V підключаються до ПЛК: один для контролю вакуумної адсорбції, інший для регульованого розриву вакууму. Сигнал зворотного зв'язку вакууму, який використовується для виявлення відсутності/падіння заготовки.

8. Примітки до операції

     • Подача повітря повинна бути сухою та відфільтрованою, масляний туман заборонений. Масляні забруднення заб'ють двоступеневі форсунки.

     • Вакуумний фільтр ZFC повинен бути встановлений у вакуумному трубопроводі. Пил легко блокує сопла та зменшує силу всмоктування.

     • Картридж зовнішнього глушника АТС повинен бути повністю встановлений; його видалення викликає надзвичайно гучний шум.

     • Повільно відрегулюйте дросельну заслінку вакуумного розриву типу C. Надмірне відкриття призведе до здування тонкої плівки та паперових заготовок.

     • Для вузла колектора, що складається з кількох блоків, збільште головну трубу подачі повітря, щоб стабілізувати тиск для всіх блоків.

     • Широка температурна стійкість; переконайтеся, що джерело повітря не обмерзає за умов низької температури.
