Серія пневматичних компонентів

Подвійне вушко типу SOLH Y для наконечника штока пневматичного циліндра, стандартний вилковий з’єднувач, взаємозамінний з деталями SMC/AirTAC. Внутрішня різьба M10×1,25-M27×2, що відповідає отворам 32-125 мм, отвір під штифт φ10-27 мм, поворот однієї площини ±5°. Вуглецева сталь, оцинкована або нержавіюча сталь. Ідеально підходить для навантажувальних вушок з одним вухом, що витримують високе навантаження в штовхаючих і шарнірних механізмах.

Плаваюче з'єднання типу SOLH F для кінця штока пневматичного циліндра, компенсаційний з'єднувач з гнучкою кульковою головкою. Поглинає аксіальне/радіальне зміщення (осьове ±1,5 мм, кутове ±2°~±5°), усуває бічні зусилля та захищає ущільнення циліндра. Різьба M6×1.0-M20×1.5, що відповідає отворам 16-100 мм, анодований алюміній або нержавіюча сталь 304. Взаємозамінні з серією AirTAC F, SMC JAF/JAHF. Ідеально підходить для пресування, складальних ліній і транспортування з довгим ходом.

Підшипник штока типу SOLH U для штока пневматичного циліндра, універсальне шарнірне з’єднання на 360° з поворотом ±13°~±15°. Компенсує коаксіальне відхилення до 2 мм, усуває поперечну силу та захищає ущільнення циліндра. Різьба M6 × 1,0-M27 × 2, що відповідає отворам 16-125 мм, підшипникова сталь / самозмащувальна мідь / варіанти з нержавіючої сталі 304. AirTAC F-U і SMC PHS взаємозамінні. Ідеально підходить для високошвидкісних, ексцентричних і багатокутових вантажних механізмів.

Пневматичний швидкоз’єднувальний пристрій типу SOLH, що самозамикається, зі сталевою кулькою для роботи однією рукою. Ущільнення NBR, робочий тиск 0-1,0 МПа. Варіанти з нікельованої сталі/пластику. PP10~PP40, серії PF/PH/SP/SM для Φ4×6~Φ8×12 поліуретанової труби та різьби G1/4, G3/8, G1/2. Крос-бренд взаємозамінний з SMC і AirTAC. Широко використовується для повітряних компресорів, пневматичних інструментів і пневматичних ліній вакуумного генератора.

SOLH KQ2H одним дотиком прямого вставлення, пряма заміна для SMC KQ2H. Корпус POM, нікельована латунна різьба, ущільнення NBR. Працює для стисненого повітря до 1,0 МПа та вакууму до -95 кПа. Охоплює труби Φ2-Φ16 PU/PA, метричну конічну різьбу M & R, конфігурації рівного діаметру та зменшення. Ідеально підходить для вакуумних генераторів, мікроциліндрів і замкнутих пневматичних трубопроводів автоматизації.

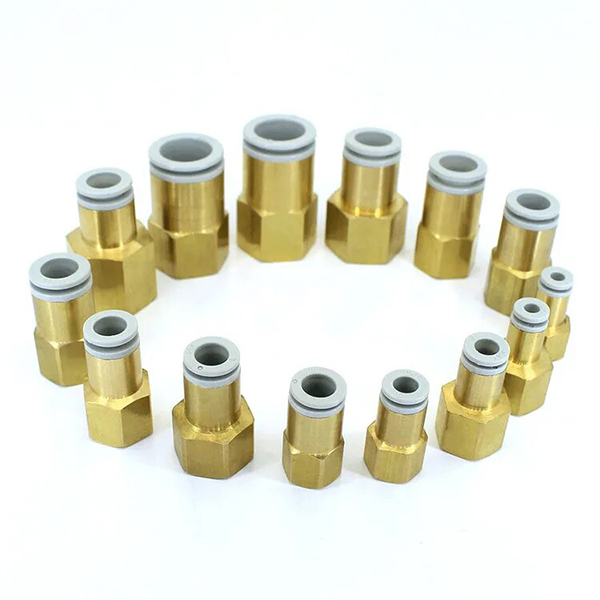

SOLH KQ2F одним дотиком встановлюється, пряма заміна для SMC KQ2F. Корпус з нікельованої латуні, ущільнення NBR, працює для вакууму (-0,1 МПа) до 1,0 МПа стисненого повітря. Один кінець для трубки PU/PA/FEP/PFA, один кінець внутрішньої різьби M5/Rc1/8~Rc1/2. Компактна поворотна конструкція для трубопроводів у вузькому просторі, широко використовується на електромагнітних клапанах, циліндрах і автоматизованих вакуумних схемах.

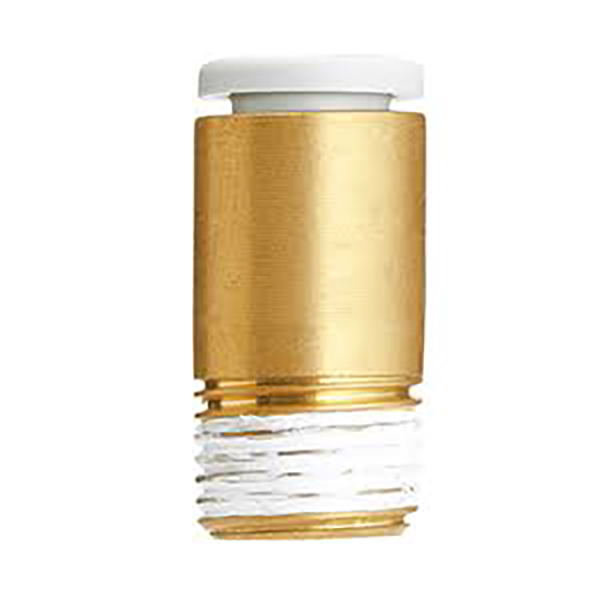

SOLH KQ2S встановлюється одним дотиком, пряма заміна SMC KQ2S. Нікельований латунний корпус, ущільнення NBR, працює для вакууму (-0,1 МПа) до 1,0 МПа стисненого повітря. Один кінець для трубки PU/PA, зовнішня різьба з внутрішнім шестигранним гніздом, що дозволяє затягувати шестигранним ключем у обмеженому просторі. Чудово підходить для компактних клапанних острівців, пневматичної проводки високої щільності та систем вакуумної адсорбції.

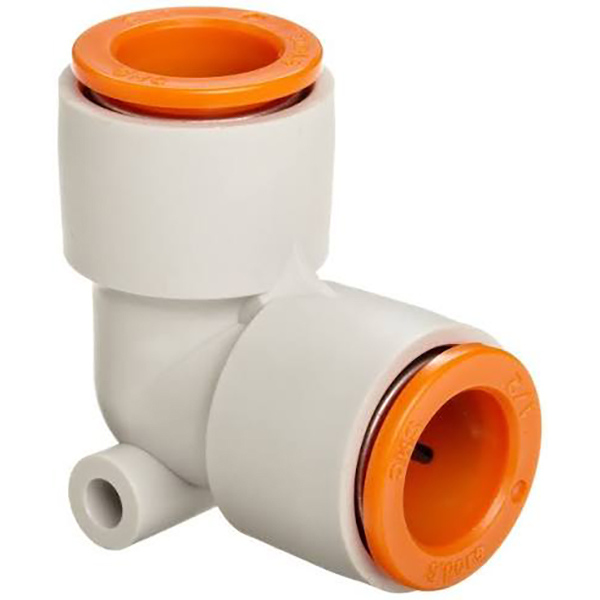

SOLH KQ2L одним натисканням на 90° ліктя в установці, пряма заміна для SMC KQ2L. Корпус POM, ущільнення NBR, підтримує стиснене повітря 0~1,0 МПа та вакуум до 95 кПа. Кілька стилів: зовнішня різьба, коліно однакового діаметру, коліно штока та редукційне коліно штока для трубки PU/PA. Ідеально підходить для компактних трубопроводів під кутом 90° у вакуумних генераторах, електромагнітних клапанах і автоматизованому обладнанні.

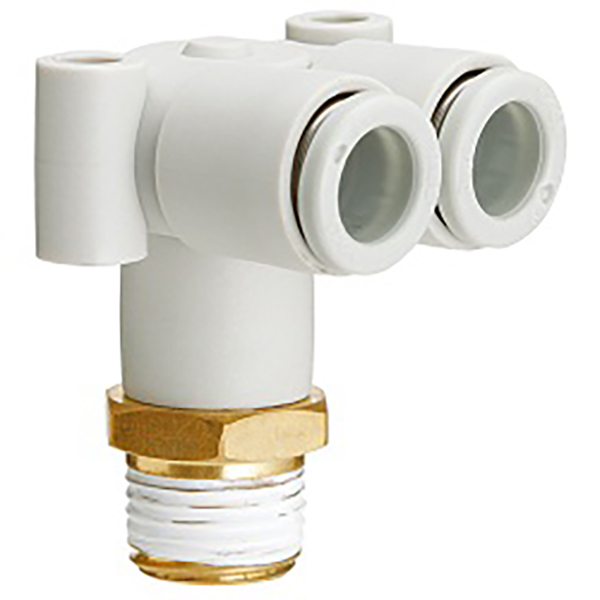

SOLH KQ2LU L-тип 1 до 2 подвійних колін вставних фітингів, взаємозамінних з SMC KQ2LU. Конструкція з одним входом і двома випусками під кутом 90° для збалансованого потоку повітря. Корпус POM, нікельована латунна різьба та ущільнення NBR, працює для стисненого повітря 0~1,0 МПа та вакууму -95 кПа. Кілька варіантів різьблення та однакового діаметру для трубок із ПУ/ПА, які широко використовуються в роботах із розгалуженням кінцевих ефекторів і вакуумних присосок.
