Нерегульований гідравлічний амортизатор серії RB RBQ

Нерегульований гідравлічний амортизатор серії SOLH RB | Стандартний замінний демпфер SMC

Бренд: SOLH від Richge Technology | Гідравлічний амортизатор SMC RB з фіксованим отвором

1. Огляд продукту

  Серія SOLH RBнерегульовані гідравлічні амортизатори відповідно до стандарту SMC. Він перетворює кінетичну енергію удару в теплову енергію за допомогою внутрішньої пористої дроселюючої структури. Не вимагає регулювання, готовий до безпосередньої установки. Широко використовується для буферизації в кінці такту, зменшення шуму та запобігання зіткненням повітряних циліндрів, лінійних ковзанок і поворотних механізмів.

2. Основні функції

     • Регулювання не потрібно: Вбудоване багатоступеневе регулювання, стабільна продуктивність від низькошвидкісного легкого навантаження до високошвидкісного важкого навантаження після одноразової установки.

     • Компактний дизайн: Короткий корпус з різьбовим кріпленням. Дозволяє зміщення монтажу до ±5°, здатне поглинати енергію коливання від поворотних приводів.

     • Жорсткий корпус: Може служити механічним упором без додаткового жорсткого обмеження. Вбудована поворотна пружина.

     • Тривалий термін служби: Повністю закрита конструкція з масляним ущільненням для захисту від пилу. Діапазон швидкості удару: 0,05 ~ 5 м/с.

3. Класифікація підсерії SOLH

4. Довідкова таблиця популярної моделі RB / RBC

Модель	Нитка	Хід (мм)	Енергія поглинання (Дж)	Рекомендоване застосування
RB0604	М6×0,75	4	0.5～0.98	Мікроциліндр, мініатюрний предметний столик
RB0805	M8×1,0	5	1.96	Φ6～Повітряний балон Φ12
RB1006	М10×1,0	6	3.92	Φ16～Повітряний балон Φ20
RB1412	М14×1,5	12	19.6	Φ32～Повітряний балон Φ40
RB2015	М20×1,5	15	58.8	Φ50～Повітряний балон Φ63
RB2725	М27×1,5	25	147	Φ80～Повітряний балон Φ125

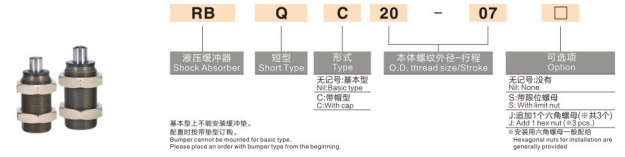

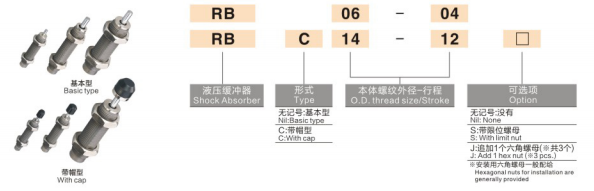

5. Модельне правило кодування

  Приклад: RB1412
    • РБ = Гідравлічний амортизатор стандартної серії
    • 14 = Розмір різьби M14×1,5
    •12 = Ход буфера 12 мм

6. Керівництво по відбору

     • Обчисліть енергію поглинання: E = ½mv² + тяга × хід. Виберіть модель, номінальна енергія якої ≥ розрахункового значення.

     • Правильно підберіть обведення: Хід буфера має бути коротшим за загальний хід рухомого механізму, щоб уникнути удару знизу.

     • Швидкість удару: Стандартний робочий діапазон 0,05～5 м/с. Зв’яжіться з нами, щоб отримати посилену версію для надшвидкісних програм.

     • Вибір середовища: Виберіть RBL для ріжучої рідини / вологого середовища; виберіть RBC з ковпачком для сильних умов пилу.

     • Межа несувісності: Максимальний допустимий ексцентричний кут ≤5°. Встановіть плаваюче з’єднання, якщо зміщення перевищує це значення.

7. Встановлення та запобіжні заходи

     • Нанесіть невелику кількість анаеробного фіксатора ниток на нитки. НЕ використовуйте PTFE стрічку, яка може заблокувати дросельний отвір.

     • Поставляється з двома шестигранними стопорними гайками та однією стопорною гайкою для запобігання розкручування.

     • Можливість встановлення горизонтально, вертикально або під будь-яким кутом; шток поршня повинен бути спрямований у напрямку удару.

     • Робоча температура: −10℃ ~ +80℃. Уникайте обмерзання при низькій температурі.

8. Перевага заміни SOLH

   Серія SOLH RB повністю копіює код моделі SMC, розміри та параметри продуктивності, пряма заміна імпортних амортизаторів, конкурентоспроможна ціна та коротший час виконання, ідеально підходить для зниження вартості масового обладнання.
     •RB0805 → Замінити AC0805
     •RB1412 → Замінити AC1412
