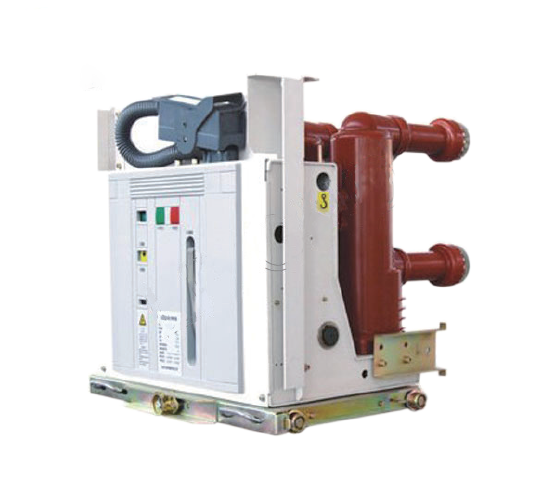

VSG-12 ізоляційного циліндра, що виводить вимикач VCB

VSG-12 ізоляційного циліндра, що виводить вимикач VCB

   Ми користуємося надзвичайно хорошим статусом серед наших перспектив для нашої чудової якості, конкурентної ціни та ідеальної послуги для вкладеного металевого електричного розподільного пристрою, шафи розподілу живлення LV, накладеного на металозахисну передачу. Зіткнувшись з майбутнім, ми продовжуватимемо підтримувати основні цінності доброчесності, поваги, інновацій, пристрасті та професійної команди, завжди дотримуйтесь підходу, орієнтованого на клієнтів, і повертаємо глобальних клієнтів з високоякісними продуктами та послугами. Ми покладаємось на наші багаті людські ресурси та чудові наукові дослідження, щоб адаптуватися до загального розвитку ринку з інноваційним механізмом. Ми переслідуємо мету якості, репутації та служби спочатку "і дотримуйтесь керівників торгівлі" рівності та взаємних вигод ". І ми будемо сердечно співпрацювати з друзями різних кола як вдома, так і за кордоном з новим жестом.

Вакуумний вимикач для виведення в приміщенні

  Вакуумний вимикач VSG-12 в приміщенні (ABBR.: Вимикач)-це три-фраза A.C. 50 Гц у приміщенні розподілу живлення, оснащеного з номінальною напругою 12 кВ. Цей продукт відповідає GB1984-2003 (висока напруга A.C. вимикач), JB3855-1996 (3,6-4,5 кВ в приміщенні A.C. вимикач). Він може бути використаний для захисту та управління обладнанням в обладнанні сітки та динамічного дизайну промислового та гірничого підприємства. Це підходить для комутації навантаження та частої роботи з різною властивістю та з можливістю багато разів експлуатації розриву струму короткого замикання.

Вакуумні вимикачі, що вивозять у приміщенні, підходять для трифазних систем живлення змінного струму з номінальними напругами до 12 ~ 24 кВ та частотою 50/60 Гц. Вони широко використовуються в електростанціях, підстанціях, нафтохімічних речовинах, металургії, виробничій та інших галузях, аеропортах, житлових районах тощо. Контролюють та захищають електричне обладнання, особливо для випадків, які необхідно експлуатувати нечасто при рейтинговому струмі або мультискоку. Він може бути встановлений у приміщенні, утепленому повітрям, наприклад, Kyn28 або AMS.

  Вимикач вимикача виготовлений із зрілої технології APG. Застосування клемного буфера VD4 гарантує, що внутрішній термінал є більш надійним у будь -якому робочому середовищі. VD4 може повністю відповідати вимогам GB, DL, IEC, DIN, VDE та стандартів інших передових промислових країн.

Вакуумний вимикач в основному складається з трьох частин: вакуумна дуга гасіння камери, механізм роботи, кронштейна та інші компоненти.

1. Вакуумна дуга гасіння камери

Згідно з різними типами вимикачів, є керамічні вакуумні дугові камери з зовнішніми екранами, невеликі вакуумні дугові гасіння камери з проміжними герметичними чашками поздовжні магнітні поля та внутрішні герметичні камери гасіння дуги. Основна структура така:

•  Герметична ізоляційна оболонка: Повітряна ізоляційна система, що складається з керамічного, скляного або мікрокристалічного скляного герметичного циліндра, рухомої кінцевої кришки, нерухомої кінцевої кришки та гофрована труба з нержавіючої сталі - це вакуумна герметична ємність. Для забезпечення герметичності, крім суворих операційних процедур у герметичному типі, сам матеріал також необхідний для невеликої дихання та внутрішнього вивільнення газу.

• Провідна система: вона складається з фіксованого провідного стрижня, фіксованої проточної дугової поверхні, фіксованого контакту, рухомого контакту, рухомої дуги та рухомого струмового стрижня. Контактна структура може бути приблизно розділена на три типи: циліндричний контакт, поперечне магнітне поле контактне канавка вигнута поверхня з спіральною формою та поздовжнього контакту магнітного поля. В даний час цей тип гасіння дугової гасіння приймає технологію поздовжнього магнітного поля, яка має сильну та стабільну здатність до гасіння дуги.

• Система екранування: Екранна кришка - це незамінний компонент у вакуумній гасіннях дуги, і існують різні типи кришки екранування, такі як основна кришка екрана, що оточує точку контакту, чохол для гофрованої труби та напруга, що вирівнює кришку екранування. Функція основної кришки екранування полягає в наступному: ①, щоб запобігти бризкуванню продуктів на внутрішню стінку ізоляційної оболонки під час процесу дуги, тим самим знижуючи міцність ізоляції оболонки. ② Покращення рівномірності розподілу електричного поля в камері гасіння дуги є корисним для зниження сили локального поля та сприяння мініатюризації вакуумних дуг гасіння камери, що конденсують дугові продукти, і поглинання деякої енергії дуги є корисним для відновлення діелектричної міцності дугового зазору.

2. Механізм експлуатації

Згідно з різними типами вимикачів, використовуються різні механізми роботи. Поширені механізми роботи включають механізм експлуатації пружини (VS1), механізм роботи постійного магніту та комбінований механізм роботи (VBD).

Інші деталі: транспортні засоби шасі, утеплення кронштейнів, ізоляторів тощо.

Які характеристики вакуумних вимикачів

• Сильна зламана потужність, до 50 кк; Після перелому середовище між тріщинами швидко відновлюється, і немає необхідності замінювати середовище.
• Контактна відстань відкриття невелика. Контактний відстань розриву вакуумного вимикача 10 кВ становить лише близько 10 мм. Необхідна робоча потужність невелика, дія швидка, механізм експлуатації може бути спрощений, а термін служби може бути продовжений. Як правило, технічне обслуговування не потрібно близько 20 років.
• Короткий час гасіння дуги, низька напруга дуги, низька енергія дуги, низькі втрати контакту та багаторазові перебої.
• Мобільний направляючий стрижень має невелику інерцію і підходить для частого експлуатації.
•  Під час роботи перемикача шум дії низький, що робить його придатним для міського використання.
• Засоби для гасіння або ізоляції дуги не використовують нафту, і немає небезпеки пожежі чи вибуху.
• Контактна головка - це повністю герметична структура, яка не знизить її продуктивність через вплив вологи, пилу та шкідливих газів. Надійна робота та стабільна продуктивність. Як незалежний компонент, камера гасіння дуги проста в встановленні та налагодженні.
• Під час терміну служби вимикача вакуумного вимикача контактна частина не потребує технічного обслуговування та перевірки. Навіть якщо проводяться технічне обслуговування та огляд, необхідний час дуже короткий.
• Дуга згасає у закритому контейнері, а дуга та гарячий газ не піддаються впливу.
• Оснащений декількома функціями повторного переробки, підходящими для потреб додатків розповсюджених мереж

Перевага:

• Проста структура
• Адаптуватися до вакуумного переривання вакууму для наднизької стійкості
• Оптимізація адаптації та механізм роботи модульної пружини
• Підходить для частого операції
• Безкоштовне обслуговування, тривалий термін служби
• Дуже надійні показники

Основна інформація.

Технічні параметри

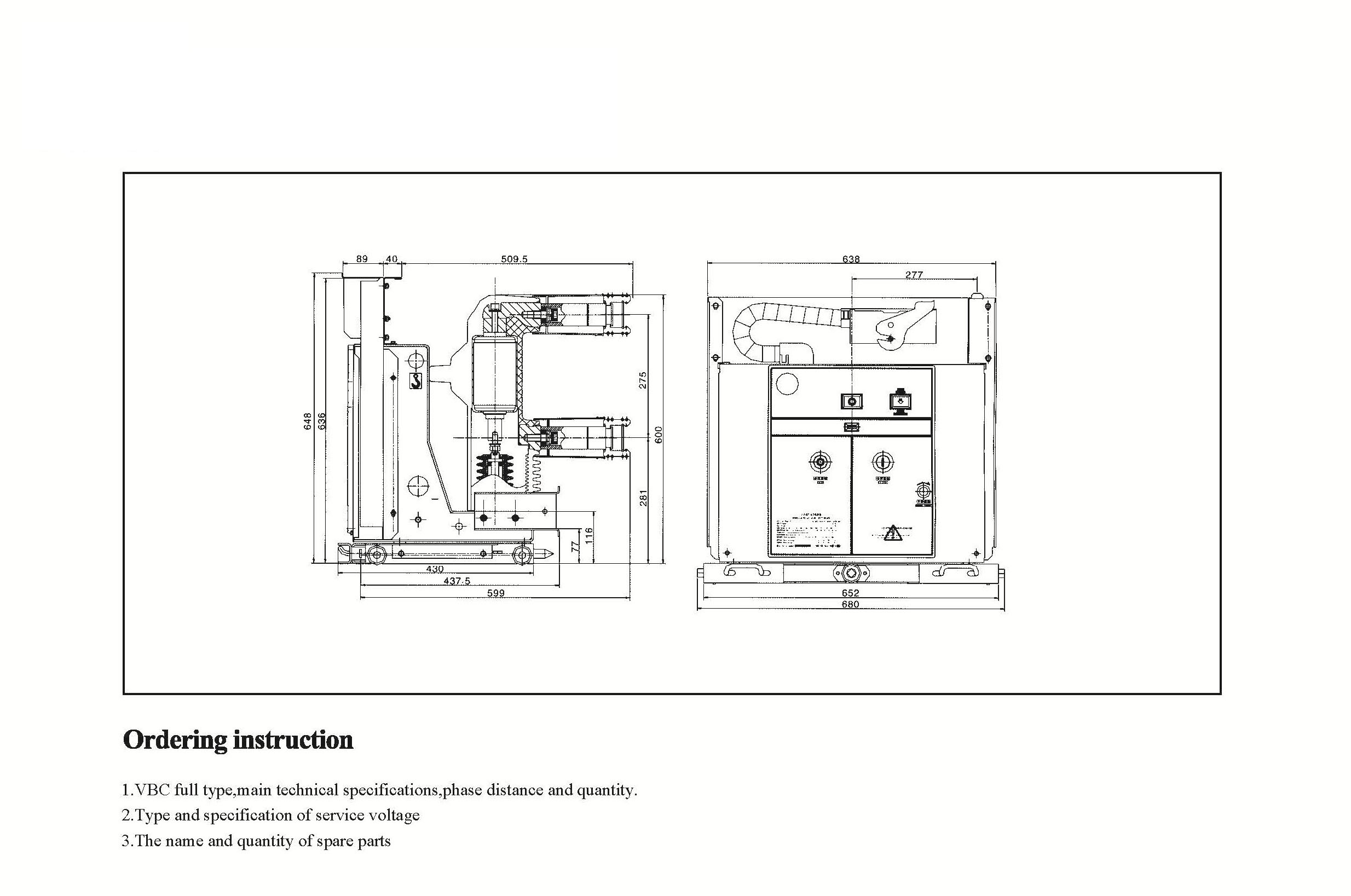

Технічні креслення

Сервісне середовище для вакуумного вимикача високої напруги (VCB)

а) температура повітря: найвища температура: +40 ° C; Найнижча температура: -25ºC

б) вологість: середня щомісячна вологість становить 95%; Середньодобова вологість становить 90%.

в) висота: максимальна висота встановлення: 2500 м

г) Очевидно, не існує навколишнього повітря, забрудненого корозійними та горючими газами, парою тощо.

Поширення
