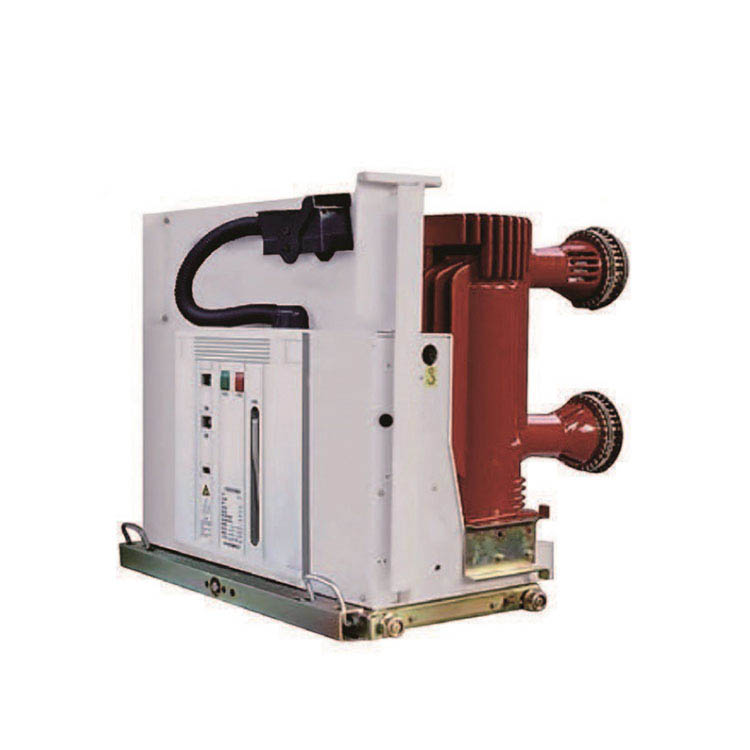

VSG-24 вбудований тип полюса VCB вимикач у приміщенні 24 кВ
Ці принципи сьогодні набагато більше, ніж будь-коли, є основою нашого успіху як міжнародного активного бізнесу середнього розміру для шафи розподілу підстанцій трансформаторів, розподільного пристрою шафи низької напруги, три фазового скасування. Ви отримаєте нашу професійну відповідь протягом 8 годин. Повірте нам, ви ніколи не втратите серце. Ми обслуговуємо суспільство та користувачів з ідеєю розвитку індустріалізації. З моменту нашого закладу ми створили довгострокові кооперативні відносини з багатьма підприємствами з високоякісними продуктами, розумними цінами та відмінними послугами.
Серія VSG-24 у вакуумному вимикачі високої напруги в приміщенні з вбудованими полюсами-три фаза A.C 50 Гц в приміщенні розподілу живлення з номінальною напругою 24 кВ. Він використовується для захисту та управління електричним обладнанням у галузях промисловості та підприємства, електростанцій та підстанцій.
Основна провідна схема цього типу вакуумна вимикача використовує вбудований полюс, що відповідає модульній організації та інтегрованій ручці зберігання енергії. Загальний макет є розумним, ідеально з стислою та дійсно усвідомлює вільне обслуговування та довше механічне та електричне життя.
Вакуумний вимикач для виведення в приміщенні
Вакуумні вимикачі, що вивозять у приміщенні, підходять для трифазних систем живлення змінного струму з номінальними напругами до 12 ~ 24 кВ та частотою 50/60 Гц. Вони широко використовуються в електростанціях, підстанціях, нафтохімічних речовинах, металургії, виробничій та інших галузях, аеропортах, житлових районах тощо. Контролюють та захищають електричне обладнання, особливо для випадків, які необхідно експлуатувати нечасто при рейтинговому струмі або мультискоку. Він може бути встановлений у приміщенні, утепленому повітрям, наприклад, Kyn28 або AMS.
Вимикач вимикача виготовлений із зрілої технології APG. Застосування клемного буфера VD4 гарантує, що внутрішній термінал є більш надійним у будь -якому робочому середовищі. VD4 може повністю відповідати вимогам GB, DL, IEC, DIN, VDE та стандартів інших передових промислових країн.
Вакуумний вимикач в основному складається з трьох частин: вакуумна дуга гасіння камери, механізм роботи, кронштейна та інші компоненти.
1. Вакуумна дуга гасіння камери
Згідно з різними типами вимикачів, є керамічні вакуумні дугові камери з зовнішніми екранами, невеликі вакуумні дугові гасіння камери з проміжними герметичними чашками поздовжні магнітні поля та внутрішні герметичні камери гасіння дуги. Основна структура така:
1) Повітряна ізоляційна оболонка: Повітряна ізоляційна система, що складається з керамічного, скляного або мікрокристалічного скляного герметичного циліндра, рухомої кінцевої кришки, фіксованою кінцевою кришкою та гофрованою трубою з нержавіючої сталі - це вакуумна контейнер. Для забезпечення герметичності, крім суворих операційних процедур у герметичному типі, сам матеріал також необхідний для невеликої дихання та внутрішнього вивільнення газу.
2) Система: вона складається з фіксованого провідного стрижня, фіксованої проточної дугової поверхні, нерухомого контакту, рухомого контакту, рухомої поверхні дуги та рухомого струмового стрижня. Контактна структура може бути приблизно розділена на три типи: циліндричний контакт, поперечне магнітне поле контактне канавка вигнута поверхня з спіральною формою та поздовжнього контакту магнітного поля. В даний час цей тип гасіння дугової гасіння приймає технологію поздовжнього магнітного поля, яка має сильну та стабільну здатність до гасіння дуги.
3) Система екранування: Екранна кришка - це незамінний компонент у вакуумній гасіння дуги, і існують різні типи кришки екранування, такі як основна кришка екрана, що оточує контактну точку, гофрована кришка екранування труби та напруга, що вирівнює кришку екранування. Функція основної кришки екранування полягає в наступному: ①, щоб запобігти бризкуванню продуктів на внутрішню стінку ізоляційної оболонки під час процесу дуги, тим самим знижуючи міцність ізоляції оболонки. ② Покращення рівномірності розподілу електричного поля в камері гасіння дуги є корисним для зниження сили локального поля та сприяння мініатюризації вакуумних дуг гасіння камери, що конденсують дугові продукти, і поглинання деякої енергії дуги є корисним для відновлення діелектричної міцності дугового зазору.
2. Механізм експлуатації
Згідно з різними типами вимикачів, використовуються різні механізми роботи. Поширені механізми роботи включають механізм експлуатації пружини (VS1), механізм роботи постійного магніту та комбінований механізм роботи (VBD).
Інші деталі: транспортні засоби шасі, утеплення кронштейнів, ізоляторів тощо.
Які характеристики вакуумних вимикачів
(1) сильна здатність до розриву, до 50 кк; Після перелому середовище між тріщинами швидко відновлюється, і немає необхідності замінювати середовище.
(2) Контактна відстань відкриття невелика. Контактний відстань розриву вакуумного вимикача 10 кВ становить лише близько 10 мм. Необхідна робоча потужність невелика, дія швидка, механізм експлуатації може бути спрощений, а термін служби може бути продовжений. Як правило, технічне обслуговування не потрібно близько 20 років.
(3) Короткий час гасіння дуги, низька напруга дуги, низька енергія дуги, низькі втрати контакту та багаторазові перебої.
(4) Мобільний направляючий стрижень має невелику інерцію і підходить для частих роботи.
(5) Під час роботи перемикача шум дії низький, що робить його придатним для міського використання.
(6) Гасіння дуги або ізоляційні носії не використовують нафту, і немає небезпеки пожежі чи вибуху.
(7) Контактна головка - це повністю герметична структура, яка не знизить її продуктивність через вплив вологи, пилу та шкідливих газів. Надійна робота та стабільна продуктивність. Як незалежний компонент, камера гасіння дуги проста в встановленні та налагодженні.
(8) Під час службового терміну вакуумного вимикача контактна частина не потребує технічного обслуговування та перевірки. Навіть якщо проводяться технічне обслуговування та огляд, необхідний час дуже короткий.
(9) Дуга згасає у закритому контейнері, а дуга та гарячий газ не піддаються впливу.
(10) оснащені декількома функціями повторного переробки, що підходять для потреб застосувань розповсюджених мереж
Перевага:
 |
а) температура повітря: найвища температура: +40 ° C; Найнижча температура: -25ºC
б) вологість: середня щомісячна вологість становить 95%; Середньодобова вологість становить 90%.
в) висота: максимальна висота встановлення: 2500 м
г) Очевидно, не існує навколишнього повітря, забрудненого корозійними та горючими газами, парою тощо.
З: Чи можу я отримати ціни на вашу продукцію?
A: Ласкаво просимо. Будь ласка, не соромтеся надіслати нам запит тут. Ми відповімо вам протягом 24 годин.
З: Чи можу я отримати зразок перед основним замовленням?
Відповідь: Так, ми вітаємо зразок замовлення для перевірки та перевірки якості. Змішані зразки прийнятні.
З: Чи можемо ми надрукувати наш логотип/ назву компанії на продуктах?
Відповідь: Так, звичайно, ми приймаємо OEM, тоді вам потрібно, щоб ви надали нам авторизацію бренду
З: Чи приймаєте ви налаштування продукту?
Відповідь: Так, звичайно, надайте конкретні креслення або параметри, ми будемо цитувати вас після оцінки
З: Який час?
Відповідь: Час виконання залежить від замовлених кількостей, як правило, протягом 7-20 днів після отримання платежу.
З: Які ваші торгові умови?
A: Ми приймаємо EXW, FOB, CIF, FCA тощо.
З: Який ваш метод оплати?
A: Ми приймаємо T/T, Western Union, PayPal, безповоротній л/с тощо
З: Чи перевіряєте ви готові продукти?
Відповідь: Так, кожен крок виробництва та готової продукції буде проведена перевірка відділом QC перед доставкою. І ми надамо звіти про огляд товарів для вашої довідки перед відвантаженням
З: Як вирішити проблеми якості після продажу?
Відповідь: Сфотографуйте проблеми якості та надішліть нам для перевірки та підтвердження, ми зробимо для вас задоволене рішення протягом 3 днів.
