Швидкоз'ємний зворотний клапан серії AKH / AKB

Швидкоз'ємний зворотний клапан серії SOLH AKH / AKB (гільзовий тип)

Бренд: SOLH від Richge Technology | Інтегрований односторонній клапан + вставний фітинг

1. Огляд продукту

  Серія АКХ / АКБ є інтегрованим компонентним об'єднаннямзворотний клапан + швидкий вставний штуцер, призначений для запобігання зворотному потоку, підтримки тиску та відсікання вакууму в пневматичних контурах. Компактний розмір, швидкий монтаж і наднизький тиск розтріскування.

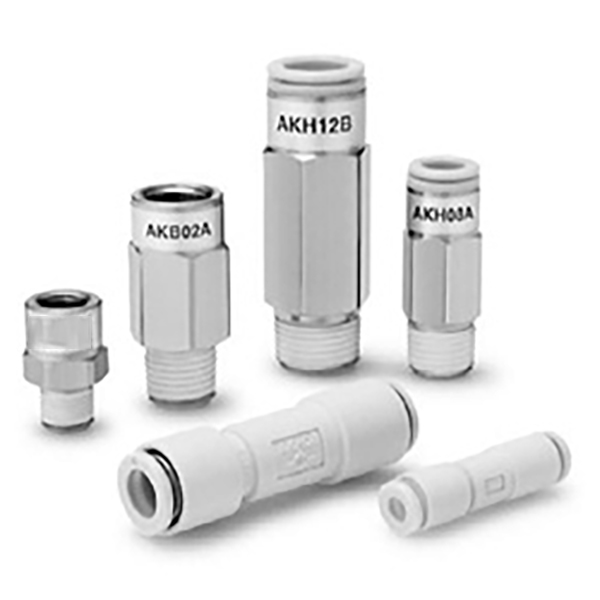

  Основна різниця між AKH і АКБ

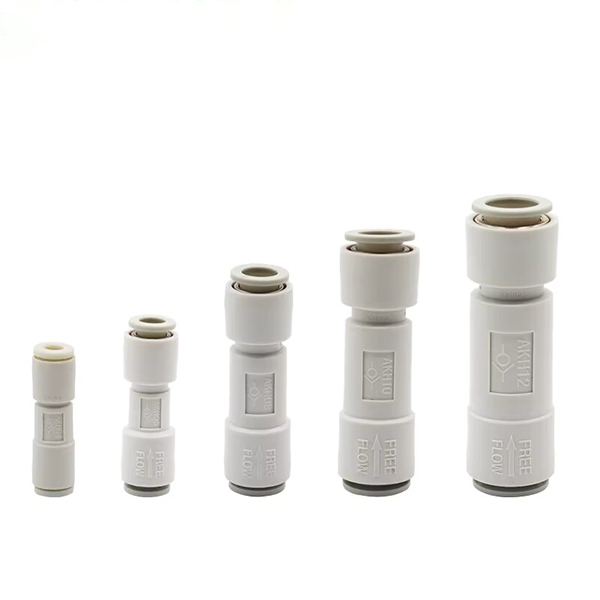

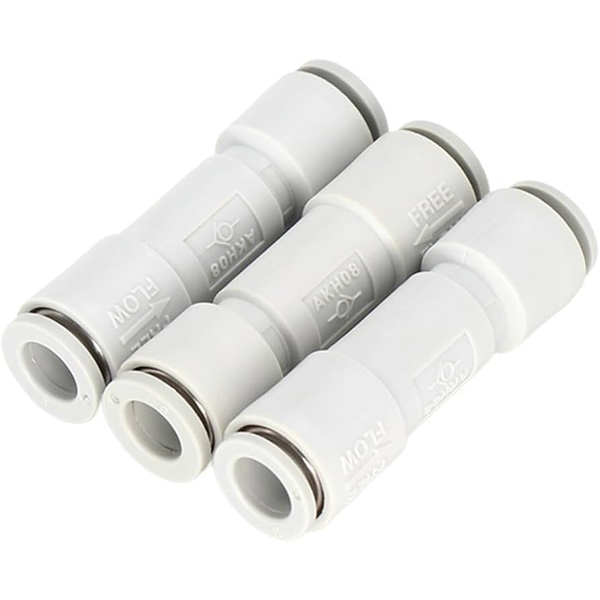

   AKH: Подвійний вставний порт прямого рукавного типу, обидві сторони для повітряної трубки (Φ4 ~ Φ12).

   АКБ: Одна зовнішня різьба + одна внутрішня різьба втулкового типу, для запобігання зворотному потоку між різьбовими портами

• АКБ‑A: Напрямок потоку → Зовнішня різьба → Внутрішня різьба

• АКБ‑B: напрямок потоку → внутрішня різьба → зовнішня різьба

2. Основні функції

  1. Наднизький тиск розтріскування:0,005 МПа (5 кПа), підходить для вакуумних систем (-100 кПа ~ 1 МПа)

  2. Висока швидкість потоку: велика ефективна площа поперечного перерізу з низьким опором потоку

  3. Швидке кріплення Push-in: Сумісний з PU/PA нейлоном/м’якою нейлоновою трубкою; чутне «клацання», коли трубка зафіксується на місці

     • Матеріал: корпус клапана PBT / сплав цинку; фітинг латунь нікельована; захватні губки з нержавіючої сталі SUS304

     • Максимальний робочий тиск: 1,5 МПа

     • Робоча температура: -5 ℃ ~ +60 ℃ (без обмерзання)

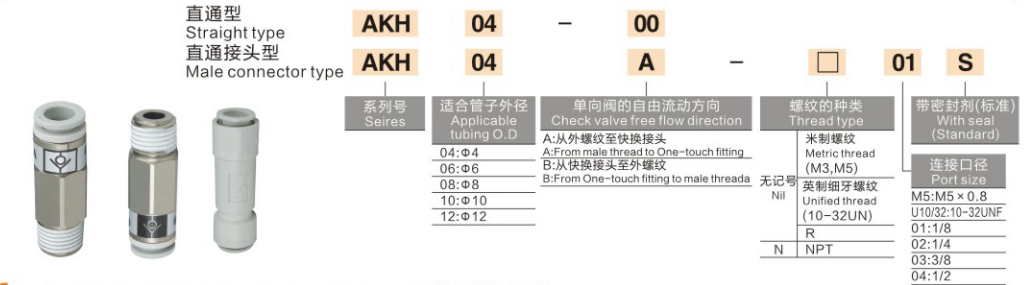

3. Визначення коду моделі та приклади

 1. AKH (подвійний вставний тип)

      • АКХ06‑00: серія AKH, трубка Φ6, подвійні вставні порти (-00 = без різьби)

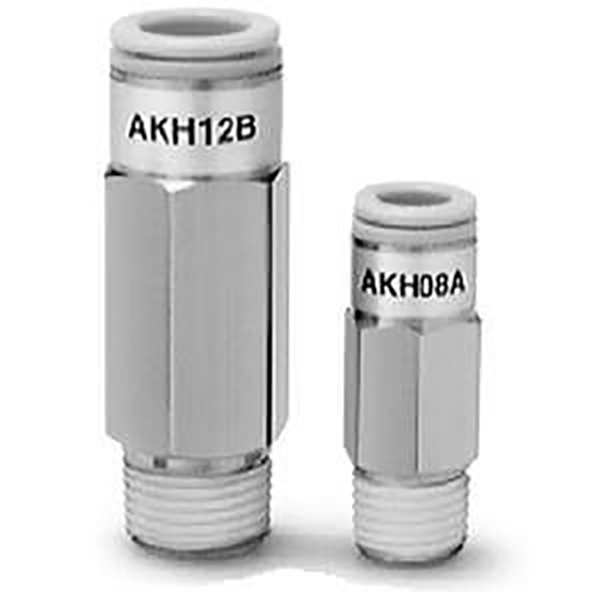

      • AKH08A‑02S: серія AKH, трубка Φ8, зовнішня різьба R1/4, попередньо нанесений герметик S

  2. AKB (різьбовий тип муфти)

     • АКБ02A‑02S: серія AKB, різьба R1/4, напрямок потоку типу A (внутрішній → внутрішній), герметик для попереднього нанесення покриття S

4. Стандартні специфікації

 1. AKH – подвійний вставний зворотний клапан

  2. АКБ – Зворотний клапан з різьбовою втулкою

5. Типові програми

     • Утримування тиску в циліндрі: Запобігайте опусканню або зміщенню вантажу

     •. Вакуумний контур: уникайте витоку вакууму (ідеально підходить для низького тиску крекінгу)

     •. Подвійне блокування насоса: захистіть насос низького тиску від зворотного потоку високого тиску

     • Розгалуження проти зворотного потоку: незалежне утримання тиску для кількох приводів

6. Порівняння з іншими зворотними клапанами

     • AKH / AKB: інтегрована конструкція швидкого вставлення / рукава, компактний і швидкий монтаж, пряме підключення труб

     • AK2000 / AK4000: різьбовий тип труби, більша пропускна здатність, без вставних портів

     • AKP: З скиданням залишкового тиску, призначений для безпечних пневматичних контурів
