Контрольний клапан

Середній механічний тарілковий клапан SOLH VM2 (VM200) повністю взаємозамінний з відповідними моделями SMC. Маючи середню тарілчасту конструкцію з коефіцієнтом потоку Cv=0,87, пропускна здатність приблизно в 8 разів вища, ніж у серії mini VM1, оснащена стандартним портом Rc1/4 і додатковими різьбами NPT/G1/4. Він працює під тиском 0~1,0 МПа і несумісний з вакуумом, має зносостійке тарілчасте ущільнення без змащення та міцний металевий корпус. Доступні компонування трубопроводів бічного та нижнього портів, що підтримується повною лінійкою взаємозамінних приводів: стандартний ролик POM/важіль із стійким до стирання роликом із загартованої сталі, односторонній ролик проти відскоку, прямий плунжер, плоска кнопка, жовта грибоподібна головка аварійної зупинки, зелена кнопка індикатора та ручка петлі, що замикається. Варіант ролика із загартованої сталі підходить для потужних виробничих ліній із високим ступенем зносу. Широко використовується для виявлення межі ходу циліндрів і направляючих столів, введення в експлуатацію обладнання вручну, перемикання повітря в зажимних пристроях і безпечного аварійного блокування, він служить основним механічним повітряним тригерним клапаном для пакувальних, текстильних, друкарських і загальних виробничих ліній автоматизації.

Середній 3-портовий тарільчастий механічний клапан SOLH VM4 (VM400) повністю взаємозамінний з еквівалентними моделями SMC, розташованими між серіями mini VM1 і VM2 з великим потоком. Його основна перевага полягає в сумісності з повним діапазоном тиску від -100 кПа вакууму до 1,0 МПа позитивного тиску, функції, недоступної на VM2. Він використовує стандартний порт Rc1/8 з додатковими різьбами NPT/G1/8 і пропускною здатністю Cv=0,38, підтримуючи розкладку труб збоку та знизу. Побудований із суцільним металевим корпусом, він витримує удари 1000 м/с² і сильну вібрацію, підходить для суворих важких виробничих ліній, має пилонепроникне тарілкове ущільнення без змащення для тривалого терміну служби. Надається повний набір змінних приводів: стандартний / загартований сталевий роликовий важіль, односторонній ролик проти відскоку, прямий плунжер, багатоколірні грибоподібні кнопки аварійної зупинки, 2/3-позиційні поворотні ручки, кнопки з можливістю блокування та важелі перекидних петель. Широко застосовуваний у виявленні межі ходу циліндрів і направляючих столів, схемах вакуумної адсорбції/вивільнення, ручному введенні обладнання в експлуатацію, аварійному блокуванні безпеки машини та перемиканні зажимних пристосувань, це ідеальний середній механічний пусковий клапан для робочих умов, які вимагають сумісності з вакуумом і сильної ударостійкості.

Електропневматичний пропорційний клапан високого потоку SOLH ITV повністю взаємозамінний з еквівалентними моделями SMC. Завдяки замкнутій системі зворотного зв’язку за тиском, він приймає напругу DC0–10 В, аналогові сигнали струму 4–20 мА та додатковий зв’язок по польовій шині, включаючи CC-Link, PROFINET, EtherNet/IP, щоб досягти безступінчатого, високоточного віддаленого регулювання тиску повітря з точністю керування ±1% FS та захистом від пилу та бризок IP65. Три серії охоплюють різні діапазони витрат: ITV1100 для мікронизького потоку, ITV2100 для універсального середнього потоку та ITV3100 для сильного високого потоку до 4400 л/хв ANR, з регульованим тиском від 0,005 до 0,9 МПа. Він підтримує різьблення Rc/NPT/G і вставні фітинги, вбудований світлодіодний цифровий дисплей і сигналізацію самодіагностики при низькому рівні живлення DC24V. Широко застосовується для приведення в дію циліндра з великим діаметром, контролю постійного натягу плівки та дроту, точних напівпровідникових та оптичних процесів, автоматичного дозування та покриття, багатоступінчастого перемикання тиску для зварювального та клепального обладнання, заміни кількох ручних регуляторів для реалізації цифрового централізованого контролю тиску на автоматизованих виробничих лініях.

Вбудовані зворотні клапани SOLH XTO674 і INA14 мають однакову структурну платформу з наднизьким тиском розтріскування 0,01 МПа, сумісним зі стисненим повітрям і чистою водою для захисту від зворотного потоку у вакуумних трубопроводах і трубопроводах рідини низького тиску. XTO674 — це повністю латунна кріогенна версія, яка працює до -30 ℃; Стандартна серія INA14 має корпус із латуні або нержавіючої сталі SUS304, оснащений стандартними ущільненнями з нітрієвого каучуку (NBR), а також додатковими стійкими до масла та високих температур ущільненнями FKM та атмосферостійкими ущільненнями CR. Компактну вбудовану різьбову конструкцію з позначкою стрілки потоку можна безпосередньо монтувати в трубопроводі без додаткових кронштейнів, ефективно запобігаючи втраті вакууму та зворотному потоку повітря при установці між вакуумними генераторами та присосками. Обидві серії мають ідентичні габаритні розміри та розміри різьби для прямої заміни без модифікації труб, широко застосовуваних у кріогенному обладнанні, вакуумних виробничих лініях, корозійностійких високотемпературних рідинних контурах і загальних пневматичних і водопровідних трубопроводах для одностороннього утримання тиску та запобігання зворотному потоку.

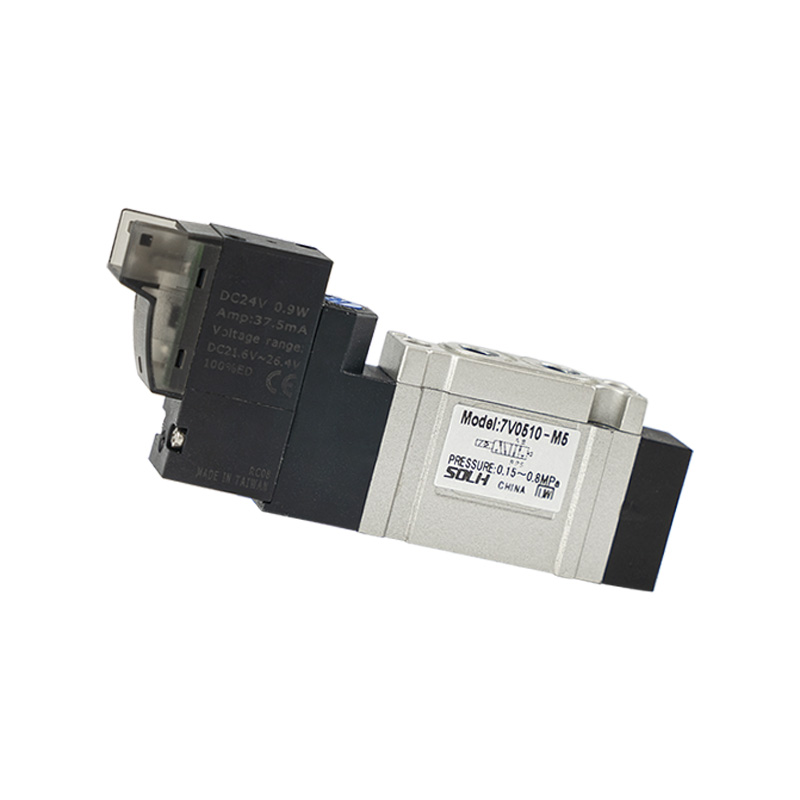

Компактний електромагнітний клапан із пілотним керуванням SOLH 7V включає повні 5/2 та 5/3 ходові варіанти, що охоплюють односпіральну пружину повернення, двоспіральну фіксацію та три центральні функції: центральний закритий, центральний вихлоп, центральна подача тиску. Він має інтегровану внутрішню централізовану витяжну конструкцію з приблизно на 30% вищою пропускною здатністю, ніж у традиційних клапанів серії 4 В, має реакцію перемикання ≤50 мс і максимальну робочу частоту до 5 Гц. Надзвичайно потужні котушки виробляють менше тепла для безперервного живлення, споживаючи 0,7 Вт постійного струму та 1,1 ВА змінного струму. Пропонується повнорозмірна лінійка від M5 до 3/8" із підтримкою як стандартних різьбових портів, так і вставних швидкодіючих фітингів. Клапани можна встановлювати окремо або встановлювати на алюмінієві колектори з кількома станціями, щоб заощадити простір у шафі та спростити магістральний повітропровод. Діапазон робочого тиску 0,15~0,8 МПа з робочою температурою -20℃~70℃. Корпус клапана з литого під тиском алюмінію забезпечує тривалий термін служби ущільнення, широко використовується для перемикання напрямку циліндра та централізованого пневматичного керування на всіх автоматизованих виробничих лініях.

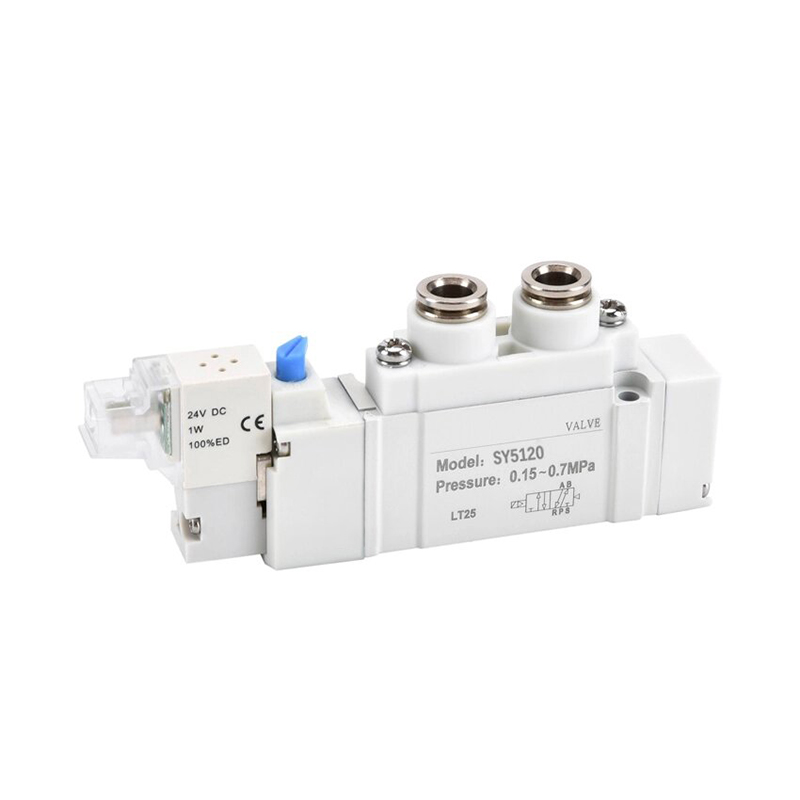

5-портовий електромагнітний клапан з пілотним управлінням серії SOLH SY повністю взаємозамінний з відповідними клапанами SMC, включаючи моделі SY3000 mini, SY5000 середнього основного потоку, SY7000 large і SY9000 extra-large. Він забезпечує повні варіанти схеми: 5/2 одинарна/подвійна котушка та 5/3 трипозиційна з закритим центром, центральним вихлопом і функціями подачі центрального тиску. Стандартні спіралі потужністю 0,35 Вт і опціональні котушки наднизької потужності 0,1 Вт виробляють мало тепла для постійного живлення. Внутрішня пілотна версія працює при тиску 0,1~0,7 МПа, тоді як зовнішня пілотна версія підтримує вакуумне середовище -100 кПа. Золотник із зазором забезпечує до 200 мільйонів циклів перемикання. Повітряні отвори розташовані збоку, зверху та знизу для гнучкої прокладки труб. Клапани мають вставну конструкцію фіксатора, сумісну з острівцями клапанів колектора SS5Y, що дозволяє обслуговувати один клапан без розбирання всієї групи, з роз’ємом IP65 і рейтингом основи колектора IP67. Оптимізовані внутрішні бігуни забезпечують приблизно на 80% більший потік, ніж застарілі клапани, а вбудована сітка пілотного фільтра запобігає застряганню золотника від пилу. Широко використовується для перемикання напрямків циліндрів і централізованого пневматичного керування в напівпровідниковому, автомобільному зварювальному, пакувальному та медичному автоматизованому обладнанні.

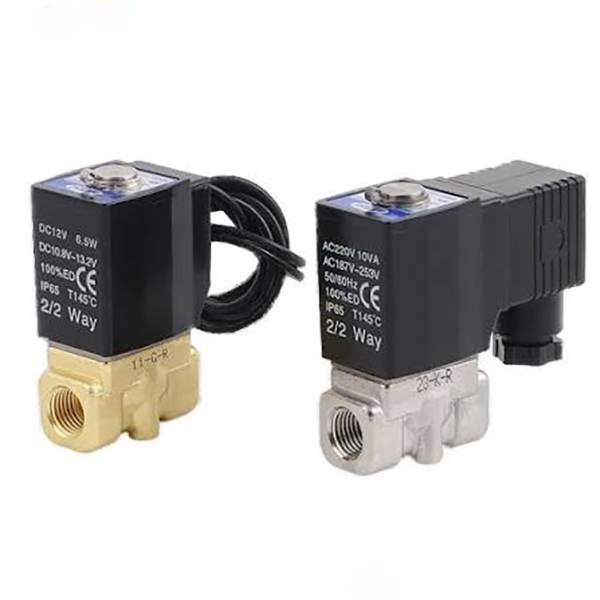

2/2-ходові нормально закриті рідинні електромагнітні клапани серії SOLH 2S включають дві повні лінійки: моделі прямої дії з малим отвором 030/050 і пілотні варіанти з великим отвором 150~500 для автоматичного керування чистою водою, стисненим повітрям, охолоджуючою рідиною для різання, мастилом і слабокорозійними рідинними трубопроводами. Версія прямої дії забезпечує запуск при нульовому тиску без обмеження мінімального перепаду тиску, має компактний розмір, універсальну орієнтацію монтажу та швидке перемикання за мілісекунди, що ідеально підходить для застосувань із мікропотоком низького тиску, таких як одноточкове охолодження верстатів, 3C мікророзгалуження повітря/вода та міні-обладнання для очищення. Тип з пілотним керуванням вимагає мінімальної різниці тиску 0,05 МПа для повного відкриття, забезпечує надвеликий потік за допомогою малопотужних змійовиків із низьким нагріванням, підходить для дренажних колекторів повітряного компресора, магістральних розпилювальних водяних ліній і високопоточних циркуляційних трубопроводів для очищення води. Стандартні нітрилові гумові ущільнювачі NBR оснащені додатковими харчовими ущільнювачами EPDM, стійкими до кислоти та гарячої води. Доступні різні міжнародні стандарти різьблення (PT/G/NPT) і глобальні універсальні напруги котушок (DC12/24V, AC24/110/220V), що підтримуються штекером DIN і варіантами проводки. Термостійкі змійовики дозволяють довготривале безперервне живлення. Керівництво по вибору: тип прямої дії для трубопроводів зі статичним тиском нижче 0,05 МПа і невеликим відгалуженням; пілотна версія для магістральних колекторів G1/2 і вище зі стабільним високим тиском і великим циркуляційним потоком. Ущільнення EPDM є обов’язковим для гарячої води та харчових рідин.

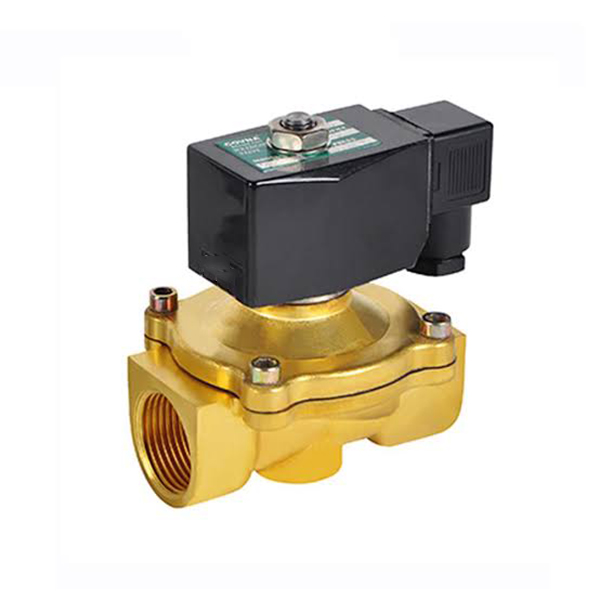

2/2-ходовий нормально закритий рідинний електромагнітний клапан серії SOLH 2W із суцільним латунним корпусом включає моделі прямої дії 030/050 з малим отвором і варіанти з пілотним управлінням 150~500 з великим отвором, призначені для автоматичного керування чистою водою, стисненим повітрям, охолоджуючою рідиною для різання, мастилом і трубопроводами слабокорозійної рідини. Версія прямої дії реалізує запуск із нульовим перепадом тиску без обмеження мінімального робочого тиску, має компактні розміри, універсальну орієнтацію монтажу та мілісекундне високочастотне перемикання, що ідеально підходить для відгалужень із мікропотоком низького тиску, допоміжних вакуумних контурів води та одноточкового охолодження для невеликих верстатів. Для пілотного типу потрібен мінімальний початковий перепад тиску 0,05 МПа, він забезпечує надвеликий потік за допомогою малопотужних змійовиків із низьким підвищенням температури, підходить для головних дренажних ліній повітряного компресора, головних контурів розбризкування води загального складання та циркуляційних трубопроводів із високим потоком для систем водопідготовки. Стандартні нітрилові гумові ущільнювачі NBR оснащені додатковими термо- та кислотостійкими харчовими ущільненнями EPDM. Доступні різні міжнародні стандарти різьблення (PT/G/NPT) і повний діапазон напруг котушки (DC12/24V, AC24/110/220V), які підтримуються штепсельними розетками DIN для електропроводки в шафі та водонепроникними проводами IP65 для вологого зовнішнього обладнання. Термостійкі спіралі забезпечують 24-годинне безперервне живлення без перегорання. Рекомендації щодо вибору: вибрати тип прямої дії для трубопроводів зі статичним тиском нижче 0,05 МПа та мікроточковим потоком; виберіть пілотний варіант для головних колекторів G1/2 і вище зі стабільною великою циркуляцією високого тиску. Ущільнення EPDM є обов’язковим для гарячої води, очищеної води та харчових рідин.
