Вставний фітинг перегородки серії KQ2E

SOLH KQ2E серії перегородки вставний фітинг | Пневматичний роз’єм для монтажу на панелі

Бренд: SOLH від Richge Technology | SMC KQ2E, еквівалент перегородки, пневматична установка одним дотиком

1. Огляд продукту

     KQ2E — це перегородковий з’єднувальний фітинг із серії фітингів SOLH KQ2, який можна замінити одним дотиком, повністю взаємозамінний з SMC KQ2E. Загальновідома назва панельної перегородки – це стандартний компонент для проходження пневматичної лінії через панелі обладнання та перегородки. Він з’єднує внутрішні та зовнішні повітряні контури, підтримує монтаж клапанів і циліндрів на панелі, широко використовується в шафах управління, корпусах автоматизації та перегородках для чистих приміщень.

2. Правила найменування моделей

Приклади розбивки моделі:

  Стандартна двотрубна перегородка: KQ2E06-00A
     KQ2: вставний фітинг 2-го покоління серії KQ2 (білий корпус)
     E: Перегородка, наскрізна панель
     06: Зовнішній діаметр трубки φ6 мм, обидва кінці однакового розміру
     00: Подвійні вставні порти (перегородка труба-трубка)
     A: Ущільнення NBR, тип прокладки для повторного складання та розбирання

  Компактна невелика перегородка: KQ2E04-00J
     Суфікс J: мініатюрна компактна версія, менший розмір для тонких панелей і мініатюрного обладнання

  Внутрішня різьба до трубної перегородки: KQ2E06-02A
     02: Внутрішня конічна трубна різьба Rc14

  Повне значення: φ6 вставний порт ↔ внутрішній різьбовий роз’єм Rc1/4

3. Три структурних типи

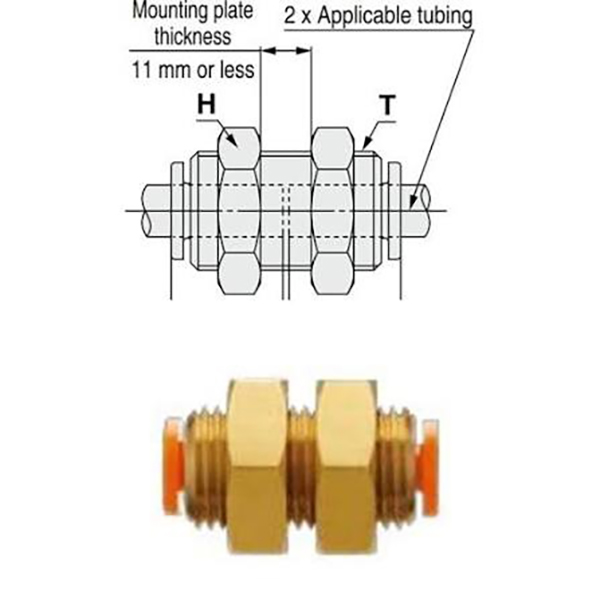

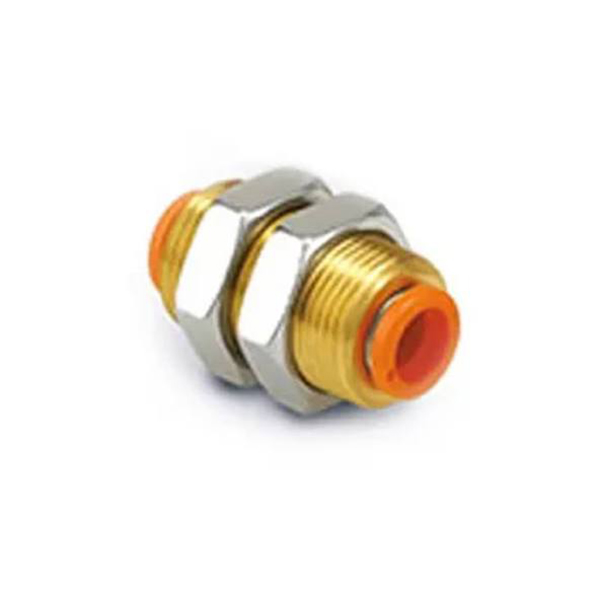

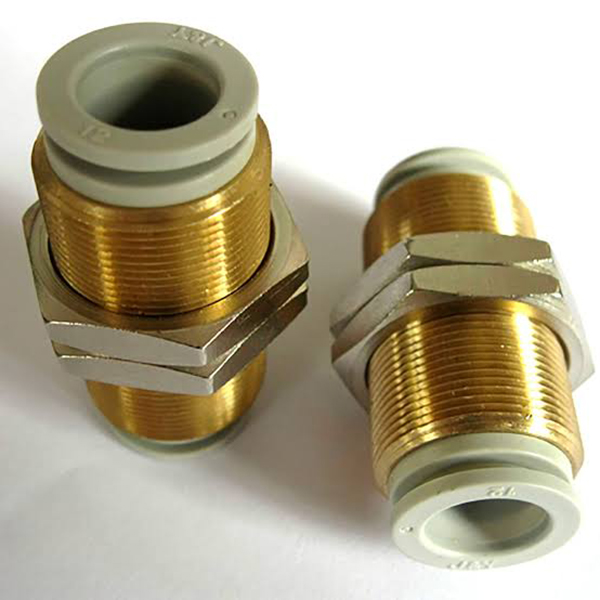

3.1 Стандартне двотрубне перегородкове з’єднання (KQ2EXX-00)

  Особливості будови:

     • Вставні порти однакового діаметру з обох кінців. Середня секція з нікельованою латунною різьбою + контргайка, фіксується після проходу через панель

     • Прямий канал без зменшення діаметра або зміни напрямку, мінімальний перепад тиску

     • Повітряні трубки з обох сторін панелі можна підключити безпосередньо без додаткових адаптерів після встановлення

3.2 Компактний міні двотрубний перегородковий з’єднувач (KQ2EXX-00J)

  Особливості будови:

     • Мініатюрна конструкція, оптимізована для мікрообладнання та тонких панелей, коротша загальна довжина та менший діаметр різьби порівняно зі стандартною версією

     • Підходить для тонких панелей і тісного місця для встановлення, щільних сценаріїв проводки

     • Ті самі параметри продуктивності, що й стандартна модель, лише зменшений фізичний розмір

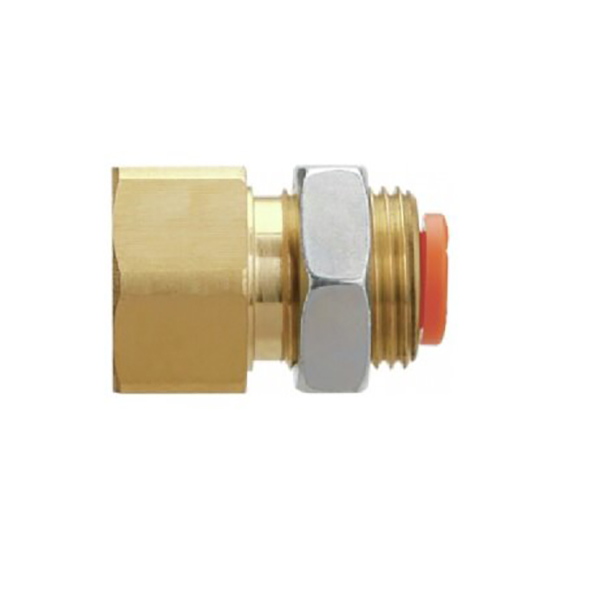

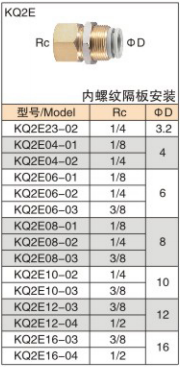

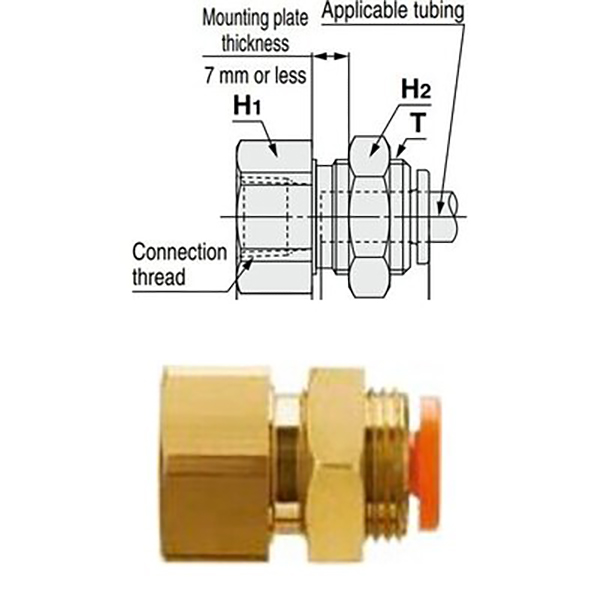

3.3 Внутрішня різьба до перегородки труби (KQ2EXX-YY)

  Особливості будови:

     • Внутрішня різьба Rc одного кінця (підключіть електромагнітний клапан, циліндр, клапанний острів внутрішньої панелі), інший кінець вставного порту для зовнішньої трубки

     • Поставляється з різьбовою частиною та контргайкою для проникнення та фіксації панелі. Здійснити монтаж: внутрішній різьбовий клапан + зовнішня повітряна трубка

     • Різьбовий порт безпосередньо з'єднує стандартні різьбові клапани; єдиний вставний порт із зовнішньою панеллю для акуратного підключення та запобігання неправильній роботі

4. Загальні технічні характеристики (вся серія)

5. Інструкції з вибору та встановлення

  Керівництво по вибору

     • Повітряна трубка через шафу управління / панель обладнання, трубки з обох сторін → KQ2EXX-00

     • Соленоїд/циліндр встановлено всередині панелі, трубка зовні → KQ2EXX-YY

     • Мініатюрне обладнання / тонка панель, обмежений тісний простір → KQ2EXX-00J

  Примітки щодо встановлення

  1. Рекомендований розмір отвору в панелі:
     •Трубка Φ4Φ6: рекомендований діаметр отвору Φ15 мм
     •Трубка Φ8Φ10: рекомендований діаметр отвору Φ20 мм
     •Трубка Φ12Φ16: рекомендований діаметр отвору Φ24 мм

  2. Panel thickness limit: Standard version ≤7mm; компактна версія J ≤5 мм

  3. Підготовка труби: розріжте трубку рівно та без задирок. Вставте повністю до клацання, щоб запобігти витоку.

  4. Кріплення гайки: закріпіть, затягнувши контргайку, що входить до комплекту постачання, після проходження панелі; Стрічка PTFE не потрібна для типу A (інтегрована прокладка).

  5. Застосування вакууму: виберіть тип A з ущільненням NBR для стабільного утримання вакууму.

6. Порівняння з подібними моделями

7. Типові програми

     • Перегородка шафи керування: KQ2E06-00 пропускає внутрішню трубку з шафи для підключення зовнішніх циліндрів, акуратна проводка

     • Монтаж панелі електромагнітного клапана: KQ2E06-01A для клапана всередині панелі, лише вставний порт відкритий зовні, акуратний і захищений від дотику

     • Проникнення через перегородку чистих приміщень: герметичне проникнення повітропроводу між чистим приміщенням і обладнанням без порушення чистого середовища

     • Щільна проводка для компактного обладнання: KQ2E04-00J для тонкої панелі на невеликому обладнанні, щоб заощадити простір для багатоконтурної схеми
