Прямий вставний фітинг серії KQ2N

Прямі вставні фітинги у формі штока KQ2N — це пневматичні з’єднувачі, що встановлюються одним дотиком, розроблені як вставні заміни для серії SMC KQ2N. Ці фітинги мають зовнішню різьбу, шток однакового діаметру та варіанти з редукційним штоком, які підтримують швидке безінструментальне складання труб для поліуретанових та поліетиленових трубок. Підходить як для трубопроводів стисненого повітря, так і для вакуумних трубопроводів в обладнанні автоматизації, роботизованому транспортуванні та пневматичних пристроях. Корпус PBT у поєднанні з нікельованими латунними нитками забезпечує стабільне ущільнення при робочій температурі 0℃~60℃.

Надіслати запит

Опис продукту

Прямий вставний фітинг серії SOLH KQ2N | Пневматичний прямий з'єднувач штока

Бренд: SOLH від Richge Technology | SMC KQ2N, еквівалентний штоку, пряма установка одним дотиком

1. Огляд продукту

KQ2N — це прямий пневматичний фітинг у формі штока. Один кінець має зовнішню різьбу або шток, інший кінець приймає повітряну трубку PU/PA. Це пряма заміна фітингів серії SMC KQ2N з одним натисканням. Широко використовується в пневматичних схемах і вакуумних трубопроводах. Встановлення без інструментів, просто натисніть на фіксатор, щоб швидко вставити або видалити трубку.

Доступні чотири типи конструкції:

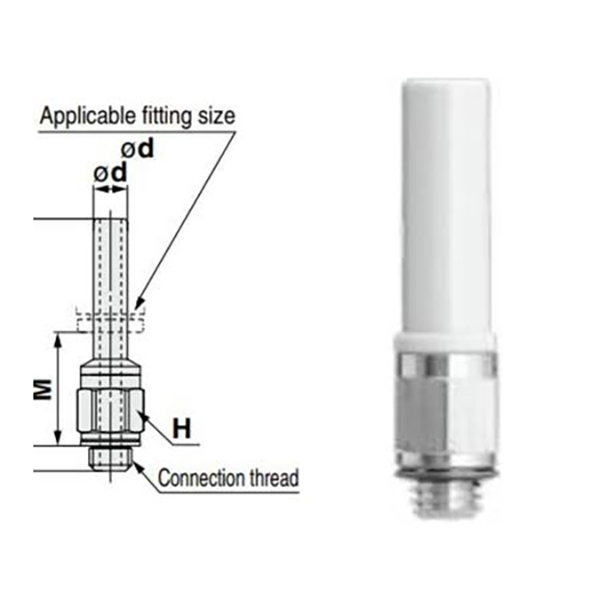

Тип штока з зовнішньою різьбою (M різьба: M5)

Тип штока з зовнішньою різьбою (різьба R із британським конусом: 1/8,1/4,3/8)

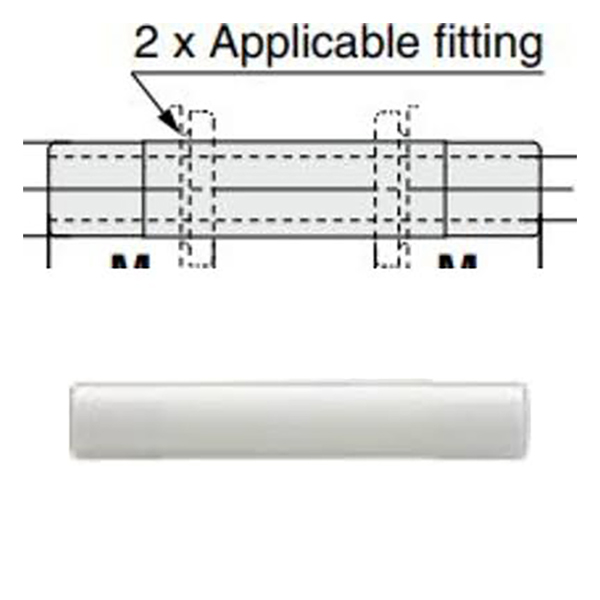

• Ніжка рівного діаметру пряма (суфікс -99): обидва кінці мають однаковий зовнішній вигляд ніжки

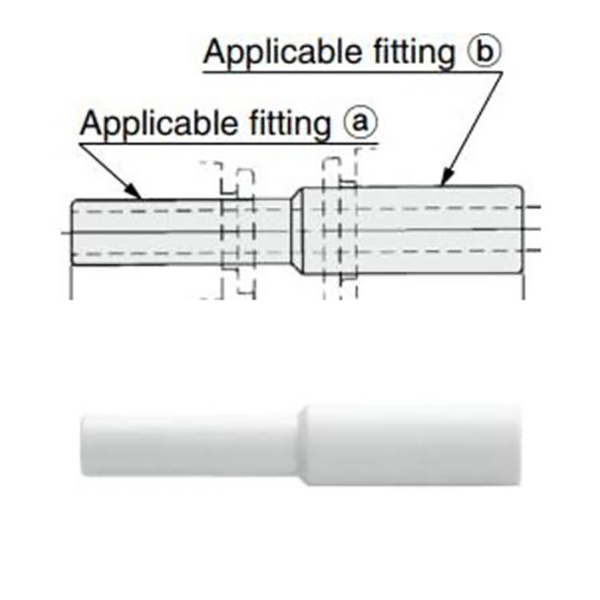

• Зменшувальний стрижень прямий: два стрижні з різними зовнішніми діаметрами для зміни розміру

2. Пояснення коду моделі

Приклад: KQ2N04-M5

• KQ2N: код серії, тип штока, пряма посадка

• 04: Зовнішній діаметр трубки Φ4 мм на стороні вставлення

• M5 / 01S / 02S: Специфікація зовнішньої різьби

• -99: пряма посадка штока рівного діаметру

• 04-06: Фітинг редуктора штока, ①Φ4 → ②Φ6

Сегмент коду	опис
KQ2N	Код серії: прямий вставний фітинг штока
06.04.08.10.12.16	Зовнішній діаметр труби ΦD (мм)
M5	Метрична зовнішня різьба M5×0,8
01S/02S/03S	Конічна різьба Imperial R: R1/8, R1/4, R3/8
-99	Стовбур рівного діаметру прямий, обидва кінці мають однаковий OD
Подвійні цифри, наприклад 04-06	Фітинг редуктора штока: ① вхідний зовнішній отвір, ② вихідний зовнішній отвір

3. Основні технічні характеристики

Пункт	Параметр
Застосовна трубка	Поліуретанова трубка PU, нейлонова трубка PA
Робочий тиск	0~1,0 МПа, сумісний із контуром вакуумного негативного тиску
Робоча температура	0℃ ~ +60℃
Матеріал корпусу	Пластиковий корпус; Нікельована латунна різьбова частина, стійка до корозії
Ефективність ущільнення	Відмінне ущільнення різьби
Спосіб підключення	Вставні; прес-реліз, щоб від’єднати трубку

4. Повний список моделей

4.1 Метрична версія M із зовнішньою різьбою

Модель	Нитка	Трубка ΦD
KQ2N04-M5	М5×0,8	Φ4
KQ2N06-M5	М5×0,8	Φ6

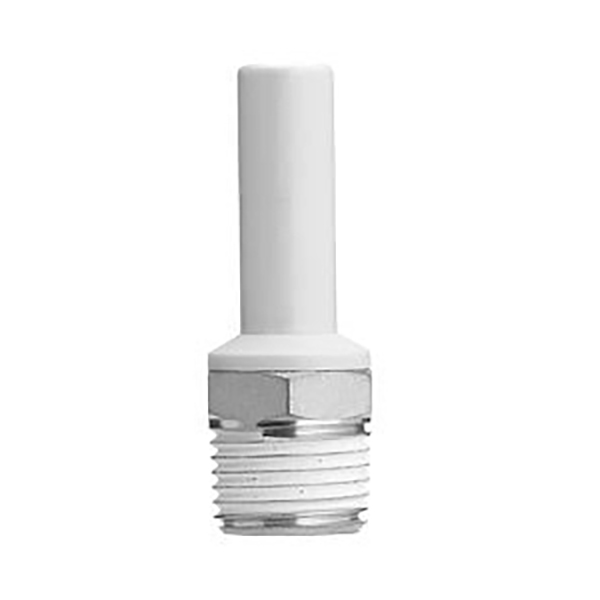

4.2 Версія із зовнішньою різьбою Imperial R

Модель	Нитка Р	Трубка ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

4.3 Прямий шток рівного діаметру (серія -99)

Модель	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

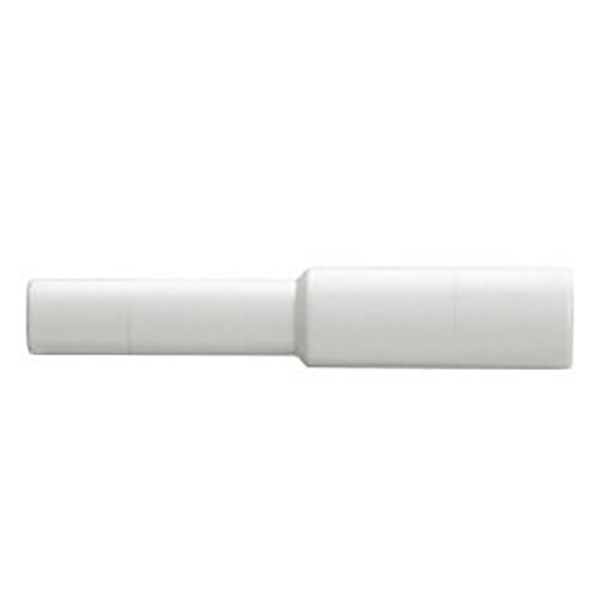

4.4 Пряма установка редуктора штока

Модель	① Наружний діаметр штока	② Наружний діаметр штока
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. Основні функції

Пластиковий корпус з нікельованою латунною різьбою для стійкості до корозії та надійного ущільнення різьби

• Сумісний з поліуретановою повітряною трубкою та нейлоновою трубкою з поліуретану

Номінальний робочий тиск 0~1,0 МПа, підходить для вакуумних контурів негативного тиску

• Діапазон робочих температур: 0℃ ~ +60℃

• Проста збірка: тримайте кінець трубки гладким і вставляйте безпосередньо; натисніть на передній хомут, щоб витягнути трубку для розбирання

6. Сценарії застосування

Обладнання для автоматизації, роботизоване обладнання, системи вакуумної адсорбції, пневматичні пристрої, трубопроводи повітряного компресора. Пряма заміна імпортних фітингів серії SMC KQ2N.
