Серія KQ2X / KQ2XD Зменшення багатостороннього вставного кріплення

Серія SOLH KQ2X / KQ2XD Зменшення Y & Багатоходовий вставний фітинг | Пневматичний спліттер, еквівалент SMC

Бренд: SOLH від Richge Technology | SMC KQ2X / KQ2XD Змінний зменшувальний Y & 4-ходовий розгалужувач Push-in

1. Огляд продукту

Серія KQ2X: зменшувальний розгалужувач Y-типу, 1 вхід 2 виходу

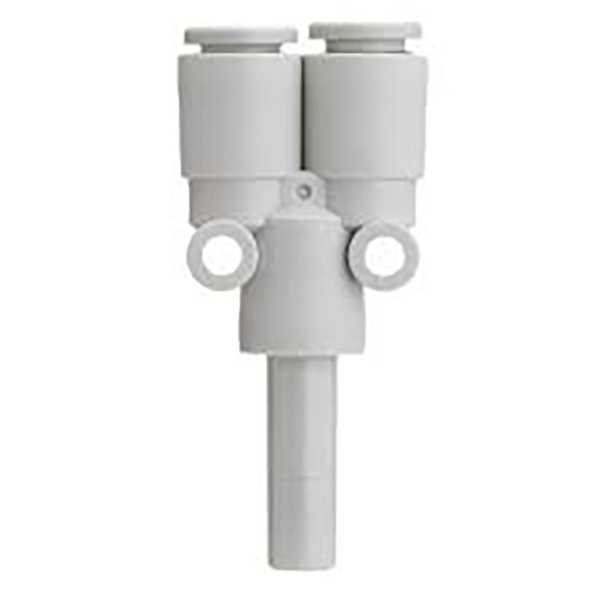

     KQ2X - це Y-подібний вставний фітинг 1-до-2. Порт ② є портом з одним стовбуром; Порт ① складається з двох однакових вставних портів. Він розділяє один вхідний повітряний потік на два виходи однакового діаметру з різними розмірами вхідних і вихідних труб, реалізуючи розгалуження та розгалуження трубопроводу для пневматичних контурів і розподілу вакуумної лінії.

     матеріал: Пластиковий корпус PBT, ущільнювальні кільця NBR. Сумісний з пневматичними трубками PU / PA. Швидка збірка push-to-connect, стрічка PTFE не потрібна.

Серія KQ2XD: 4-сторонній розгалужувач хрестового типу, 1 вхід 4 виходи

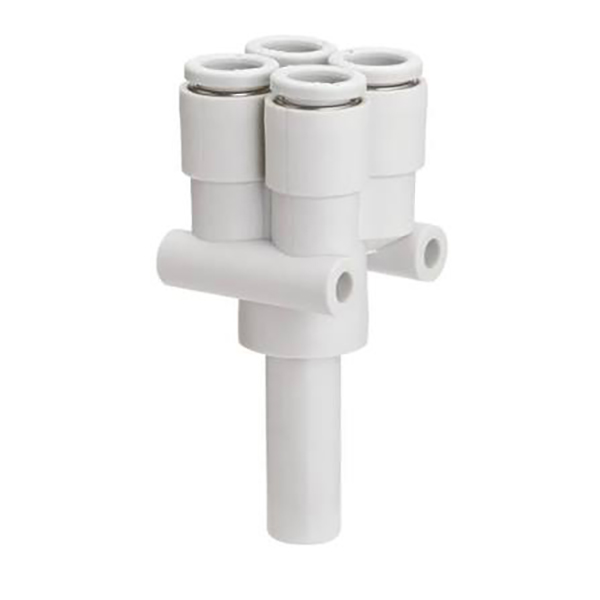

     KQ2XD — це редукційний багатопортовий вставний фітинг 1 до 4. Порт ② є портом з одним стовбуром; Порт ① забезпечує чотири ідентичні порти push-in. Він розділяє одну подачу повітря на чотири гілки однакового діаметру з редукційною конструкцією, що економить простір для монтажу. Ідеально підходить для мініатюрного вакуумного або пневматичного розподілу з кількома станціями.

Матеріал такий же, як і KQ2X: корпус PBT + NBR ущільнювачі, конструкція push-in, сумісна з PU та нейлоновими повітряними трубками.

2. Пояснення коду моделі

Серія KQ2X

  Формат: KQ2XXX-XX
     Перші дві цифри: зовнішній діаметр трубки двох розгалужених портів (порт ①)
     Останні дві цифри: зовнішній діаметр штока головного впускного порту (порт ②)
     Приклад: KQ2X04-06 → Порт ①: два порти × Φ4 push-in; Порт ②: шток Φ6

Серія KQ2XD

   Формат: KQ2XDXX-XX
     Перші дві цифри: зовнішній діаметр труби чотирьох розгалужених портів (порт ①)
     Останні дві цифри: зовнішній діаметр штока головного впускного порту (порт ②)
     Приклад: KQ2XD04-06 → Чотири порти × Φ4 у порту ①; Порт ②: шток Φ6

3. Основні технічні характеристики та посібник із встановлення

Інструкції з монтажу

     • Розріжте трубку прямокутно та вертикально, повністю вставте у фітинг, доки вона не зафіксується.

     • Щоб зняти трубку: спочатку натисніть на кільце, а потім витягніть трубку.

Посібник з диференціації

     • KQ2X: 1 вхід, 2 виходи (Y-подібний двосторонній розгалужувач)

     • KQ2XD: 1 вхід, 4 виходи (перехресний 4-сторонній розгалужувач)

Сценарії застосування

     • Розподілення вакуумного контуру для кількох присосок в автоматизації

     • Пневматична гілка для малих джигів, 3C та пакувального обладнання

     • Компактний колектор для багатостанційних мініатюрних вакуумних модулів

     • Роботизований кінцевий ефектор, що розділяє повітропроводи зі зменшеною площею
