Повітряний циліндр

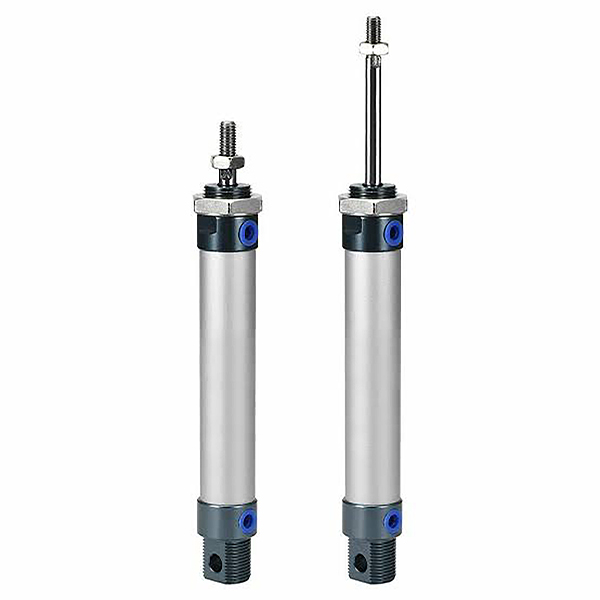

Легкі міні-пневматичні циліндри з алюмінієвого сплаву SOLH MAL — це надекономічні компактні приводи, розроблені для легких автоматизованих систем. Створена з твердо анодованого алюмінію циліндрів і наконечників у поєднанні зі штоком поршня з антикорозійної нержавіючої сталі, ця модель на 15% легша та приблизно на 10 мм за загальною довжиною порівняно зі звичайними циліндрами серії MA, водночас значно скорочуючи витрати на закупівлю. Він має чудову взаємозамінність розмірів з циліндрами MA і CM2 для простої заміни та недорогої модернізації обладнання. Застосування вузла фіксації подвійної різьби забезпечує стабільну конструкцію під час безперервної роботи; обтічний круглий корпус дозволяє легко розбирати, перевіряти та обслуговувати. Повне портфоліо варіантів охоплює стандартні типи подвійної дії, пружини односторонньої дії з відключенням живлення, синхронні подвійні штоки та версії MALJ з регульованим ходом для задоволення різноманітних вимог до лінійного руху при невеликих навантаженнях. Стандартні гумові бампери поглинають легкі удари та шум, а додаткові регульовані повітряні подушки доступні для високошвидкісних частих поїздок на велосипеді. Композитне ущільнення з низьким коефіцієнтом тертя з вбудованими канавками для накопичення масла забезпечує безмасляну роботу без обслуговування з терміном служби, що досягає 5 мільйонів циклів. Додаткове вбудоване магнітне кільце бездоганно працює з магнітними датчиками SMC M9B і Airtac CS1-G для отримання зворотного зв’язку щодо положення поршня в режимі реального часу та автоматичного керування з’єднанням PLC. Завдяки стабільному масовому виробництву та швидкому виконанню замовлень, ці бюджетні циліндри широко застосовуються в складанні електроніки, пакувальних машинах і автоматизації легкої промисловості в сухих і малозапилених робочих середовищах.

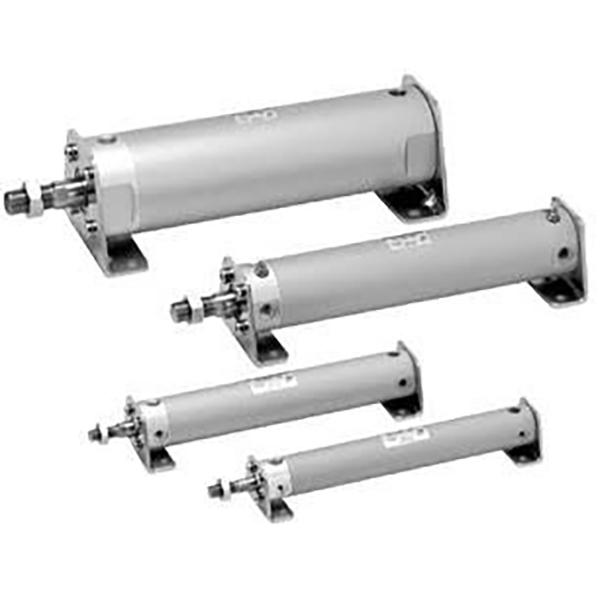

Алюмінієвий легкий круглий пневматичний циліндр SOLH CG1/CDG1 охоплює розміри отворів φ20~100 мм і служить прямою заміною розмірів серії SMC CA1. Виготовлений із екструдованого алюмінієвого стовбура й наконечників, а також поршневого штока з твердим хромованим покриттям, він на 30% легший за звичайні стандартні циліндри з чудовим розсіюванням тепла. Конструкція торцевої кришки з різьбленням полегшує розбирання та обслуговування. Чотири напрямки повітряних отворів, розташованих з інтервалом 90°, забезпечують дуже гнучке розташування трубопроводів. Багаті варіанти включають стандартний тип подвійної дії CDG1B, пружину односторонньої дії CG1S/CG1T, синхронний циліндр із подвійним штоком CG1W ​​і шестигранний неповоротний штоковий циліндр CG1K. Моделі CDG1 оснащені вбудованим магнітним кільцем, сумісним з магнітними перемикачами M9B/A93 для зворотного зв'язку позиції. Обладнана стандартна гумова подушка; суфікс Повітряна подушка необов’язкова для зменшення ударного шуму під час роботи на високій швидкості. Композитне ущільнення з низьким коефіцієнтом тертя забезпечує низький пусковий тиск, підтримує безмасляну роботу з терміном служби понад 8 мільйонів циклів. Доступні кілька типів кріплення: базовий тип, кріплення на лапах, кріплення на фланці, скобі та кріплення на цапфі. Ідеально підходить для високочастотних зворотно-поступальних застосувань з довгим ходом, легким і середнім навантаженням на конвеєрних лініях, пакувальних машинах та електронному обладнанні автоматизації. Мінімальний запас міцності тяги в 50% повинен бути зарезервований під час вибору.

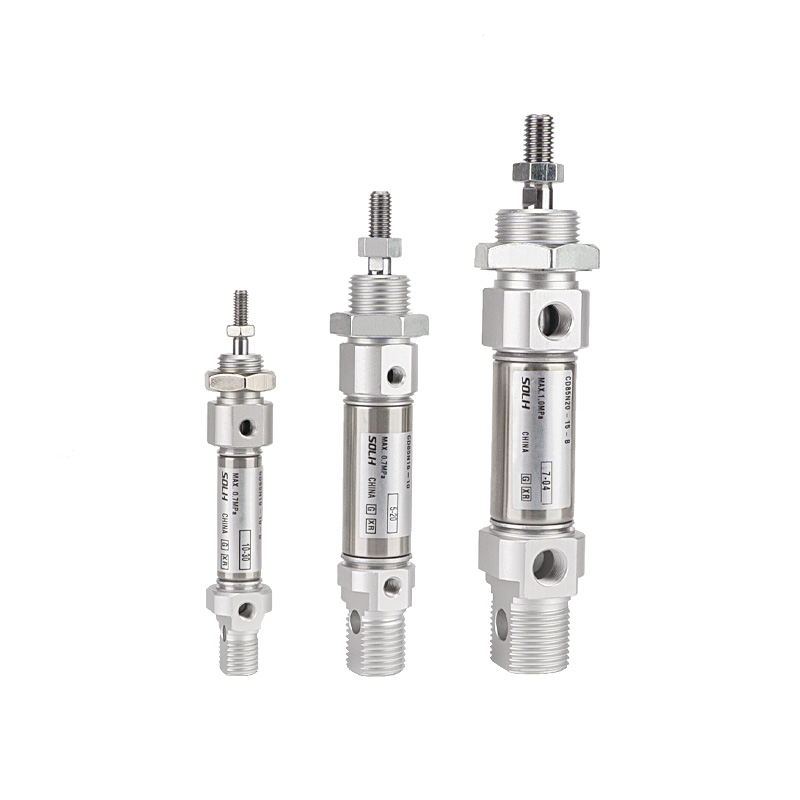

Міні-циліндр SOLH C85/CD85 з нержавіючої сталі відповідає міжнародному стандарту ISO 6432 і може бути безпосередньо замінений на еквівалентні моделі SMC. Розміри отворів: φ8/10/12/16/20/25 мм. Стовбур і поршневий шток виготовлені з нержавіючої сталі 304 з відмінною стійкістю до іржі та корозії, придатні для вологих, м’яких кислотних і лужних середовищ, а також чистих виробничих ліній для харчової, фармацевтичної та електронної промисловості. Циліндр має тонку та легку конструкцію без стяжної гофрованої торцевої кришки. Повні варіанти включають стандартну подвійну дію, пружину односторонньої дії з поверненням/видовженням, подвійний шток синхронного типу та квадратний неповоротний штоковий циліндр C85K. Версії CD85 оснащені вбудованим магнітним кільцем для визначення положення за допомогою магнітних перемикачів. Стандартна гумова подушка в комплекті; Повітряна подушка суфікса C необов’язкова для моделей φ10~25 для поглинання ударів під час роботи на високій швидкості. Мінімальний стартовий тиск досягає 0,05 МПа, що підтримує тривалу безмасляну роботу зі швидкістю поршня від 50 до 1500 мм/с, що ідеально підходить для високочастотного короткого ходу зворотно-поступального руху. Доступні повні набори варіантів кріплення за стандартом ISO: інтегрована скоба, фланець, опорне кріплення, кріплення на цапфі тощо. У порівнянні з циліндрами MI та MA, C85 має всесвітньо визнані розміри ISO, що забезпечує виняткову зручність для заміни обладнання на закордонних ринках. Під час вибору рекомендується мінімальний запас міцності тяги 50%.

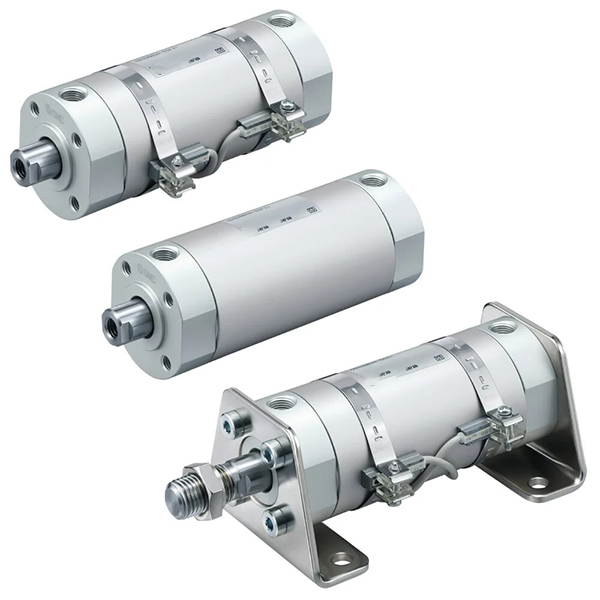

Ультракороткі легкі пневматичні циліндри SOLH CG3 служать модернізованою заміною традиційних круглих приводів серії CG1. Створена з високоміцного алюмінієвого сплаву ствола та наконечників у поєднанні з твердими хромованими поршневими штоками, ця серія зменшує загальну вагу на 24% і скорочує загальну довжину до 51 мм для чудової оптимізації простору. Доступний у розмірах отворів від φ20 мм до φ100 мм, він підтримує розташування повітряних отворів у чотирьох напрямках, щоб забезпечити гнучке розташування трубопроводів усередині компактного обладнання. Численні конструктивні варіанти охоплюють версії поршневого штока подвійної дії, пружини односторонньої дії, подвійного штока та шестигранного антиротаційного штока, щоб задовольнити різноманітні вимоги лінійного приводу. Стандартна гумова подушка пом’якшує легкий торцевий удар, а додатковий повітряний буфер підходить для високошвидкісної роботи до 1000 мм/с. Композитне ущільнення з низьким коефіцієнтом тертя забезпечує безмасляну роботу з терміном служби понад 8 мільйонів робочих циклів; Магнітні інтегровані моделі CDG3 підтримують установку магнітного перемикача для зворотного зв’язку позиції ПЛК і автоматичного керування з’єднанням. Ми підтримуємо стабільне масове виробництво та достатню точкову інвентаризацію, широко застосовувану в пакувальному обладнанні, електронних складальних лініях і загальній високочастотній автоматизації легкої промисловості з надзвичайною економічною ефективністю.

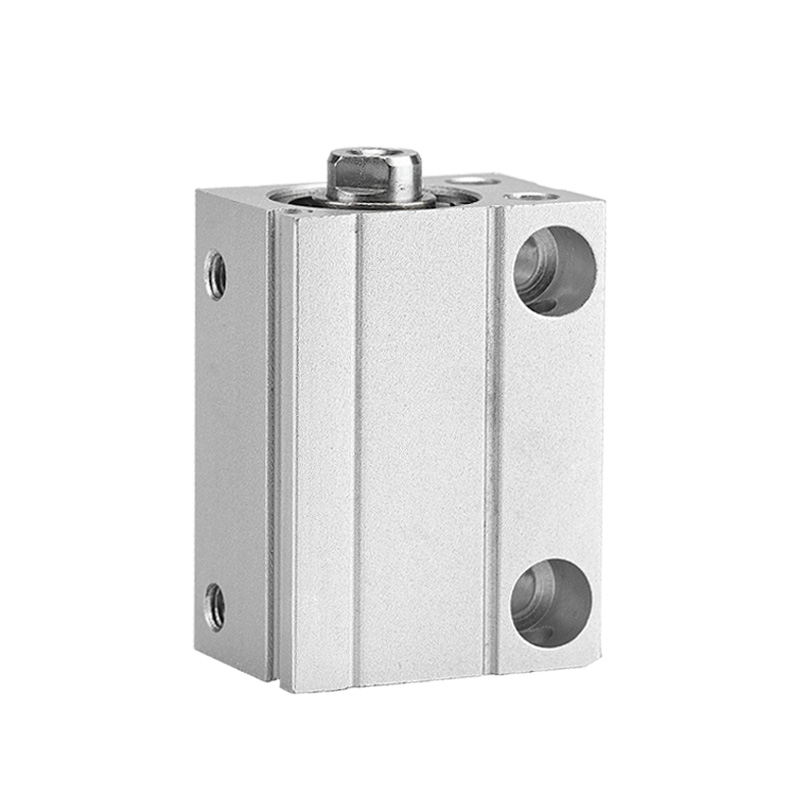

Ультракомпактний циліндр вільного монтажу SOLH CDUJB розроблений для обладнання з обмеженим простором для встановлення. У порівнянні зі звичайними серіями CU його довжина зменшена на 64%, а об’єм – на 70%. Квадратний компактний корпус підтримує прямий монтаж на кількох поверхнях без додаткових кронштейнів. Лінійка продуктів включає немагнітний CUJB, обладнаний магнітом CDUJB і CDUJS для чистих приміщень без міді. Діапазон розмірів отворів φ4~20 мм, доступний у варіантах із зворотною пружиною подвійної дії та одинарної дії з додатковою гумовою подушкою. Намагнічені моделі відповідають мініатюрним магнітним перемикачам для короткого ходу точного руху та підтримують безмасляну роботу. Широко застосовується в електроніці 3C, позиціонуванні напівпровідникових пластин і медичній автоматизації очищення. Для щільно розташованих циліндрів пластини з магнітним екраном є необов’язковими.

Прямокутний циліндр вільного кріплення SOLH CU/CDU має надтонку блочну структуру з отворами для кріплення на багатьох поверхнях, що забезпечує безпосередню установку під кількома кутами без кронштейнів для економії місця на обладнанні. Повні варіанти включають немагнітні моделі CU, оснащені магнітом CDU, моделі CDUK з неповоротним стрижнем і CDUW з подвійним напрямним стрижнем. Розміри отворів φ6~32 мм, доступні в типах одинарної/подвійної дії з фіксованими гумовими буферами на обох кінцях для безперервної роботи без масла. Серія CDU сумісна з магнітними перемикачами CMSH і DMSH для визначення положення та витримує часткове бічне навантаження. Широко використовується в 3C і напівпровідникових пристосуваннях, стопорах автоматизації, позиціонуванні легких затискачів і невеликих механізмах пресової посадки для компактного автоматизованого обладнання.

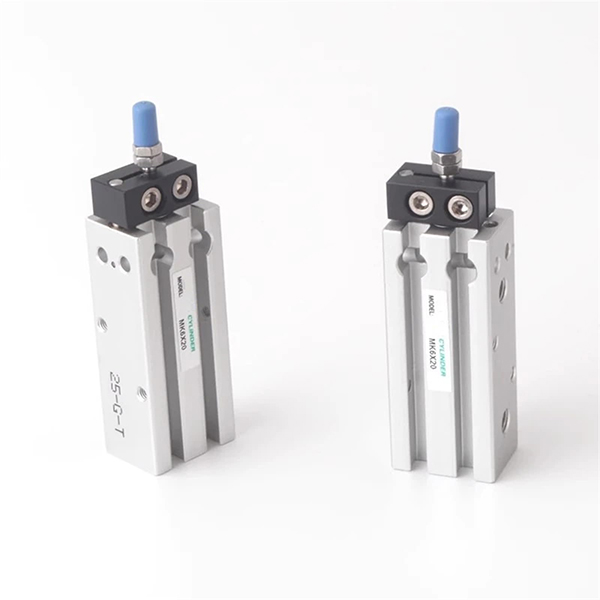

Компактний циліндр SOLH MK із шістьма кріпленнями на поверхні оновлений від циліндра MD із вбудованим механізмом запобігання обертанню. Точність протискручування штока поршня досягає ≤±0,5°, що безпосередньо взаємозамінно з серіями Airtac MD і SMC CQS. Квадратний тонкий корпус дозволяє встановити без кронштейнів з шести сторін і полегшує компактне паралельне розташування кількох циліндрів. Варіанти включають моделі MK подвійної дії, MSK/MTK односторонньої дії, MKD з подвійним стрижнем і моделі з регульованим ходом MKJ. Вбудоване магнітне кільце (опція) з гумовими наконечниками та безмасляною можливістю. Розміри отворів φ6~32 мм, широко застосовувані в прецизійних інструментах 3C і позиціонуванні затискача з коротким ходом для автоматизації, що вимагає фіксованого кута заготовки в обмеженому просторі.

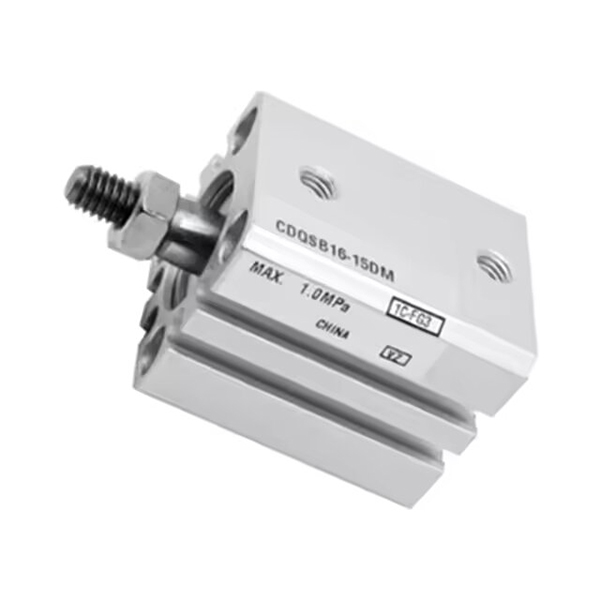

Компактний тонкий циліндр SOLH CQS за розмірами взаємозамінний із серією SMC CQS і оновлений із серії CQ2. Квадратний ультратонкий корпус має меншу загальну довжину для високоточних завдань з коротким ходом у обмеженому просторі. Варіанти включають стандартну одну вудку, подвійну вудку CQSW, неповоротну вудку CQSK і довговічну модель XB24. CDQS з вбудованим магнітом підтримує багатостороннє кріплення магнітних вимикачів. Оснащений ущільнювачем для накопичення масла з низьким коефіцієнтом тертя для роботи без масла та терміном служби до 5 мільйонів циклів у поєднанні з фіксованими гумовими буферами на обох кінцях. Розміри отворів φ12~25 мм, широко використовуються для проштовхування, затискання та позиціонування на точних пристосуваннях напівпровідникового та електронного обладнання 3C для модернізації та заміни.

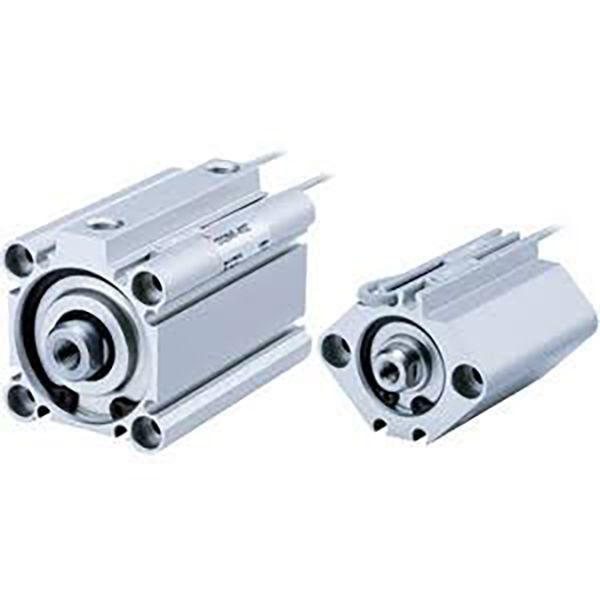

Квадратний компактний тонкий циліндр SOLH CQ2 повністю взаємозамінний із серією SMC CQ2. Його надкороткий квадратний корпус зменшує довжину на 50% у порівнянні зі звичайними циліндрами рульової тяги, щоб заощадити місце для встановлення. Він охоплює повний діапазон отворів φ4~200 мм із великою кількістю варіантів: одинарний шток, подвійний шток CQ2W, неповоротний шток поршня CQ2K, додаткова повітряна подушка та версія з ультракоротким ходом. Моделі CDQ2 із вбудованим магнітом підтримують багатостороннє кріплення магнітного перемикача без виступаючих датчиків. Стандартні гумові бампери оснащені, а повітряна подушка є додатковою для роботи на високій швидкості. Застосування ущільнювача з низьким коефіцієнтом тертя з резервуванням мастила для безмасляної роботи з терміном служби до 5 мільйонів циклів, широко використовується для затискання, штовхання та позиціонування в електроніці, автомобільній промисловості та автоматизації пакування.
