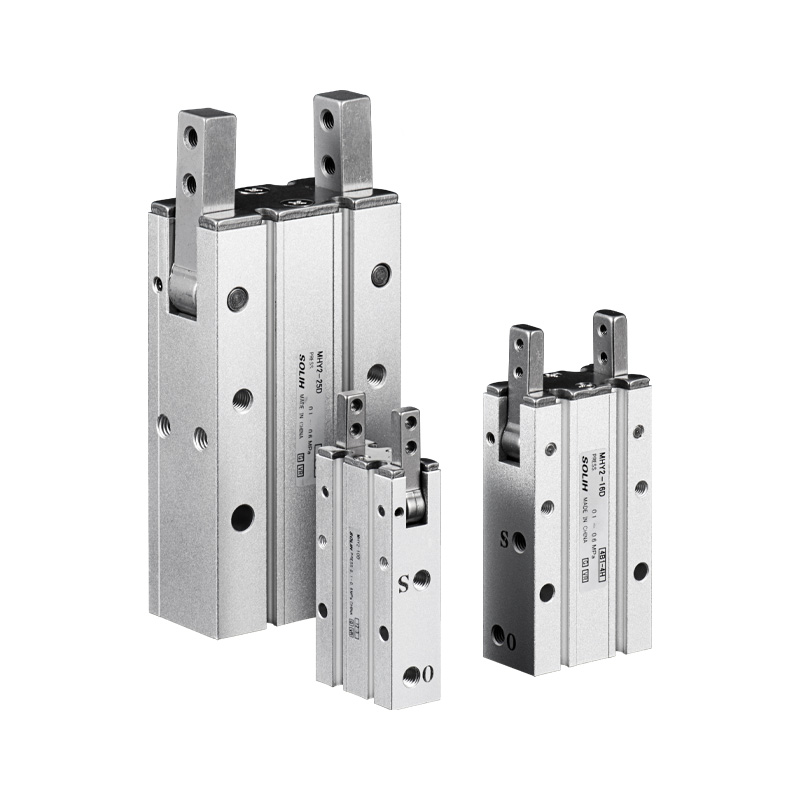

Пневматичний захват SOLH MHY2 із широким обертанням на 180° із кулачковим приводом повністю взаємозамінний з еквівалентними моделями SMC. У ньому використовується кулачкова передача замість редукторного механізму, що забезпечує максимальний кут відкриття 180° з перекриттям на -3° для запобігання ослабленню заготовки. Розміри отворів охоплюють 10/16/20/25 мм, виключно подвійної дії без варіантів одноразової дії NO/NC, а точність повторного позиціонування досягає ±0,02 мм. Оптимізована конструкція з вузьким просвітом підвищує пилозахисність. Доступні чотиристоронні сенсорні канавки, а монтаж через отвір є необов’язковим. Вбудовані магнітні кільця працюють із герконами серії M9 для надсилання сигналів зворотного зв’язку «відкрито/закрито» до ПЛК. Завдяки важільній передачі ефективна сила затиску різко знижується при розширеному звисі щелепи; Під час вибору необхідна перевірка крутного моменту, а довжина затискного плеча рекомендована в межах 35 мм. Ідеально підходить для підбирання та перевертання трубчастих і нерегулярних заготовок великого діаметру на мініатюрних кінцевих ефекторах роботів. Захват поворотної шестерні MHW2 рекомендується, якщо потрібне утримання у вимкненому стані або більший важкий отвір; Для центрованого лінійного затискання краще використовувати паралельний захват MHZ2.

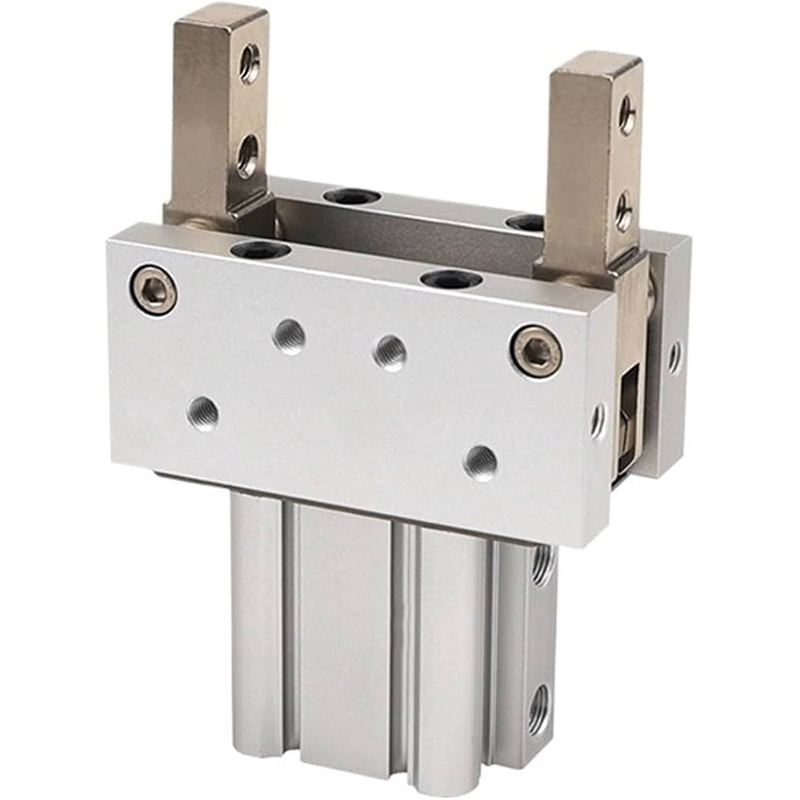

Потужний самоблокуючий пневматичний захват SOLH MHT2 з шарнірним шарніром повністю взаємозамінний з еквівалентними моделями SMC. Конструкція мертвої точки перемикачів посилює силу затиску в 3-5 разів. Механічне самоблокування замикається після повного закриття, зберігаючи понад 80% затискної сили після втрати повітря, щоб запобігти падінню заготовки, що ідеально підходить для роботи над головою та високобезпечних станцій. Розміри отворів охоплюють 32/40/50/63 мм, пропонуються у стандартному типі D та оновленому полегшеному варіанті DZ. Магнітні перемикачі (M9BW) можна встановити з чотирьох сторін для гнучкого розташування датчиків. Оснащений високоміцними губками з легованої сталі та зносостійкими зв’язками, він підтримує тривалу безперервну роботу без масла. Кут повороту обмежений 23°~28°, тому під час вибору необхідно перевірити зазор заготовки. Широко використовується для автомобільних компонентів, литих і кованих деталей, завантаження важких верстатів і захисних пристроїв для пресового обладнання. На відміну від звичайних паралельних захватів без функції блокування, MHT2 є кращим рішенням для важких вантажів, які потребують захисту від падіння.

Пневматичний захват SOLH MHW2 із рейковою передачею і обертанням на 180° повністю взаємозамінний з еквівалентними моделями SMC. Привід із рейковою передачею забезпечує симетричний синхронний поворот губок, кожна губка повертається на 90° для загального відкриття на 180°, з похибкою синхронізації ≤0,1°, щоб гарантувати збалансоване затискання та запобігати ковзанню заготовки. Розміри отворів коливаються від 20 до 50 мм у конфігурації виключно подвійної дії. Щелепи стоять перпендикулярно корпусу при повному відкритті, зводячи до мінімуму зайнятий простір і полегшуючи механічне уникнення та перевертання заготовки. Корпус з міцного анодованого квадратного алюмінію має чотиристоронні пази для датчика для необмеженої установки магнітного перемикача. Оптимізоване пилонепроникне ущільнення підтримує тривалу роботу в запилених майстернях. Порівняно з MHY2 з кулачковим приводом, MHW2 забезпечує вищу вантажопідйомність і кращу синхронізацію; На відміну від тумблера MHT2, він не має самоблокування відключення, але забезпечує набагато більший кут повороту. Широко використовується для перевертання та транспортування заготовок із середнім навантаженням (1~20 кг), картонних коробок, великих пластикових деталей і завантаження/розвантаження на закритих автоматизованих станціях.

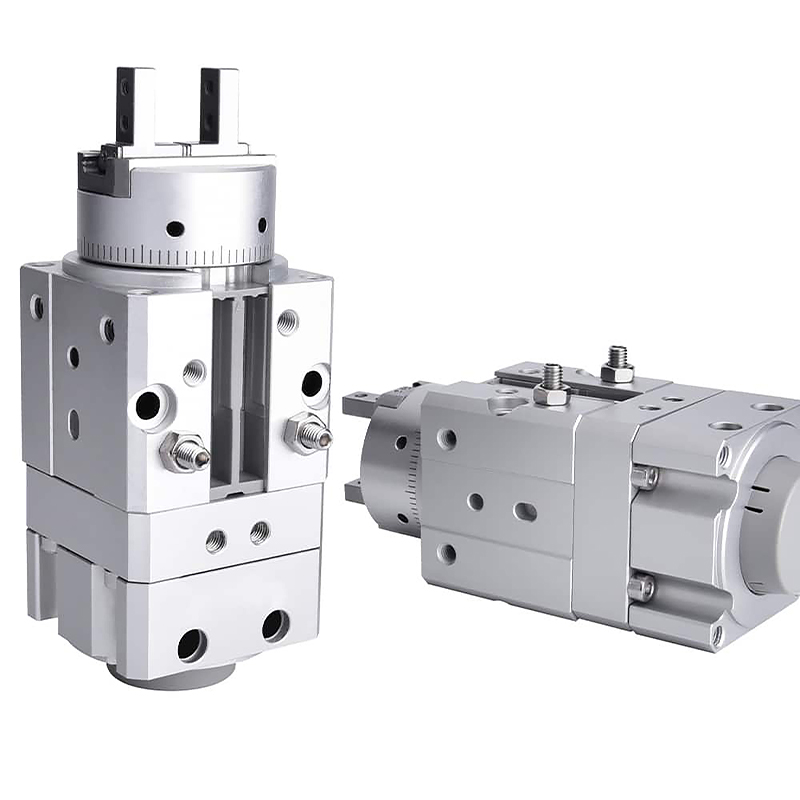

Лопастний інтегрований поворотний захват SOLH MRHQ повністю взаємозамінний з еквівалентними моделями SMC. Він інтегрує поворотний модуль лопаті та паралельний повітряний захват в єдиний привід, замінюючи розділену комбінацію поворотного столу та окремого пальцевого циліндра. Загальна довжина скорочується приблизно на 20%, а перешкоди опору труб під час обертання усуваються. Розміри отворів охоплюють 10/16/20/25 мм зі стандартними версіями повороту на 90° та 180°. Кінцеві упорні гвинти дозволяють точно регулювати загальний кут на ±10°. Паралельна губка подвійної дії забезпечує повторне позиціонування з точністю ±0,01 мм. П'ять монтажних поверхонь разом із установчими виступами та отворами для штифтів забезпечують швидке центрування та збірку в різних орієнтаціях. Вбудовані магнітні кільця підтримують до чотирьох герконів серії M9 для виявлення обмежень обертання та статусу відкритого/закритого затискача для повного контролю блокування ПЛК. Завдяки безмасляній самозмащувальній структурі він широко використовується для захоплення заготовки, перевертання та зміни напрямку в електроніці 3C із замкнутим простором і лініях автоматизації пакування для легких і середніх навантажень від 0,1 до 5 кг. Під час вибору навантаження необхідний запас безпеки мінімум 30%.

Паралельний пневматичний захват лінійної направляючої SOLH HFZ безпосередньо взаємозамінний із серією SMC MHZ2. Він застосовує двопоршневу синхронну трансмісію з зубчастою рейкою та шестернею, інтегровану з кульковою лінійною направляючою для високої жорсткості та відмінної стійкості до зсувного навантаження. Доступні три варіанти приводу: стандартний HFZ подвійної дії; нормально закритий HFSZ простої дії (пружина утримує заготовку при відсіканні повітря); HFTZ односторонньої дії нормально відкритого типу (пружина відпускає деталь при втраті повітря). Розміри отворів варіюються від 6 до 40 мм з повторюваною точністю позиціонування ±0,01~±0,02 мм. Кілька варіантів монтажу включають нижній різьблення, боковий монтаж і наскрізний отвір типу N. Двосторонні сенсорні канавки та вбудовані магнітні кільця підтримують магнітні перемикачі серії M9 для відкритого/закритого зворотного зв’язку. Підходить для зовнішнього затискання та внутрішнього розширювального захоплення. Додаткові аксесуари включають пилозахисні кришки, високотемпературні ущільнення та харчове мастило NSF-H1. Ефективна сила затиску зменшується при звисанні щелеп; під час розрахунку навантаження необхідний коефіцієнт безпеки ≥1,5. Широко використовується на кінцевих ефекторах роботів, електроніці 3C, прецизійному апаратному забезпеченні, станціях для точного захвату для лиття під тиском і автоматизації пакування, особливо для застосувань, які вимагають безпечної фіксації або розблокування при вимкненні живлення, а також робочих умов із бічними зсувними навантаженнями.

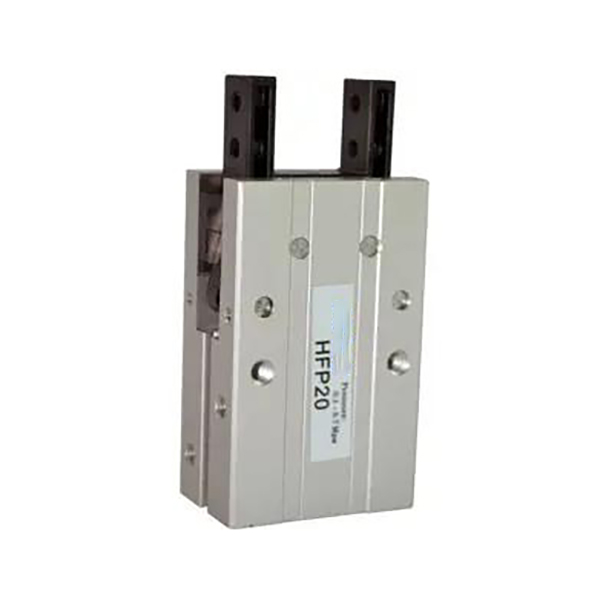

Економічний паралельний пневматичний захват важільного типу SOLH HFP використовує механічну важільну передачу як економічно ефективне легке рішення для захоплення. Розміри отворів охоплюють 10/16/20/25/32 мм. Щелепи закриваються, коли поршень висувається, і відкриваються при втягуванні; сила затиску на 20% ~ 30% вища, ніж сила відкриття для надійного утримання заготовки. Отвори для кріплення є на трьох сторонах: збоку, знизу та ззаду. Вбудовані постійні магніти працюють із магнітними перемикачами CS1-G для зворотного зв’язку щодо стану «відкрито/закрито». Металеві фрикційні ізоляційні пластини зменшують стирання, щоб адаптуватися до тривалої безперервної роботи. Позиціонований як економічна альтернатива захватам із лінійними напрямними, таким як HFZ і MHZ2, він підходить для чутливих до витрат легких і середніх навантажень. Рекомендується періодичне обслуговування шарнірів важеля мастилом. Широко використовується для високочастотної обробки пластикових деталей 3C, мініатюрного штампованого обладнання та невеликих компонентів упаковки. Не рекомендується для умов із постійними великими зсувними навантаженнями або вимогами до надвисокої точності складання.

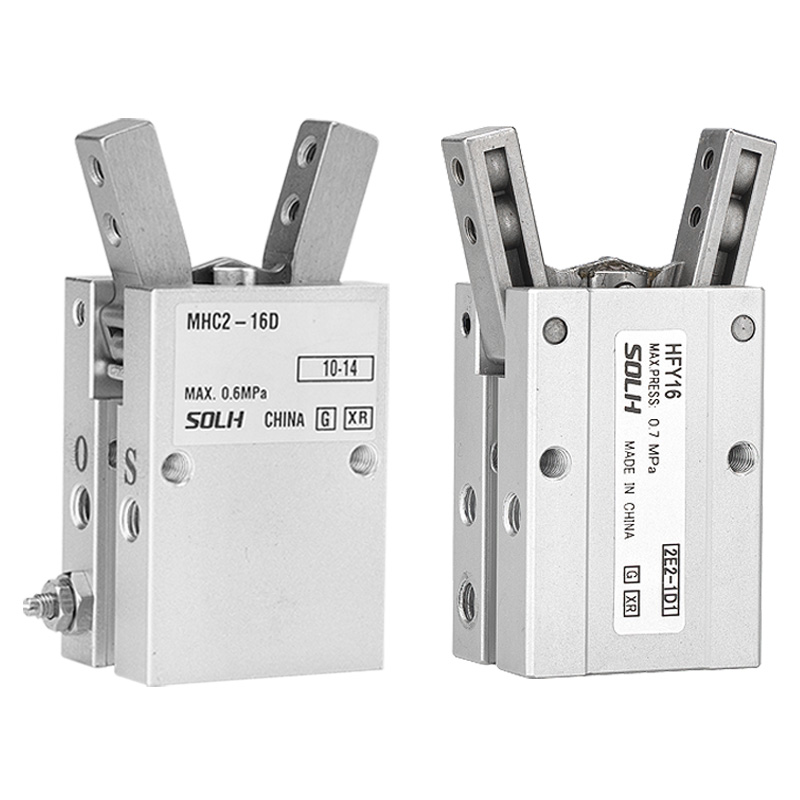

SOLH HFY Y-подібний шарнірний поворотний пневматичний захват служить економічно ефективною взаємозамінною альтернативою SMC MHC2. Приводиться в рух однопоршневим шарнірним з’єднанням із посиленням крутного моменту важеля. Пропонуються два варіанти: подвійної дії HFY і односторонньої дії нормально відкритого HFTY. Діапазон повороту досягає +30°/-10° із загальним ефективним кутом повороту близько 40°. Вбудовані регульовані дросельні заслінки дозволяють незалежно регулювати швидкість відкриття та закриття, а точність повторного позиціонування досягає ±0,02 мм. Розміри отворів охоплюють 6/10/16/20/25/32 мм. Доступні три монтажні поверхні (нижня, бічна, задня). Вбудовані магнітні кільця сумісні з магнітними перемикачами CMSH і DS1-G для зворотного зв'язку по граничному сигналу. Він ідеально підходить для захоплення зовнішньої обгортки круглих, вигнутих і неправильних мініатюрних деталей у обмеженому просторі встановлення та в умовах високочастотного легкого навантаження. Під час вибору зверніть увагу, що затискний момент зменшується з подовженим звисом губок; для перевірки навантаження необхідний коефіцієнт безпеки ≥1,5. Порівняно з оригінальним MHC2, HFY має дещо вужчий кут повороту, але підтримує тристороннє кріплення з чудовою економічною ефективністю. Оригінальний MHC2 рекомендується, якщо потрібен більш широкий діапазон коливання або функція утримування нормально закритого режиму вимкнення.

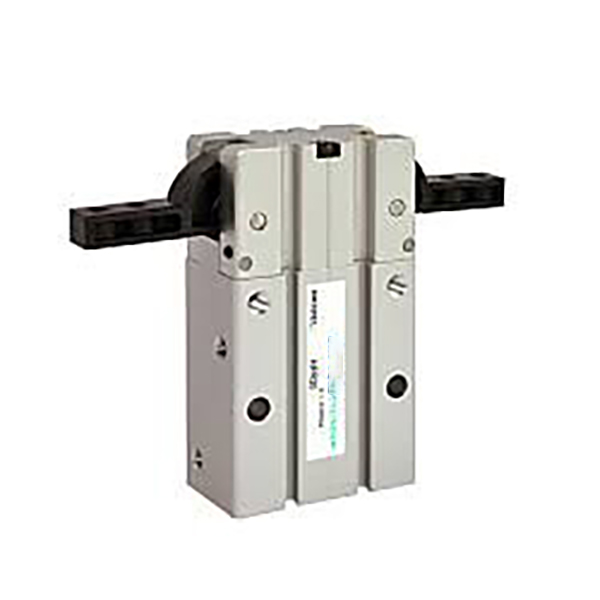

Пневматичний захват SOLH HFR із шарнірним з’єднанням на 180° із широким відкриттям приводиться в рух поршневим з’єднанням для обертання губок. Кожна щелепа повертається на 90°, утворюючи пряму лінію, коли вона повністю відкрита, щоб забезпечити максимальний зазор і усунути механічні перешкоди під час забирання та розміщення. Розміри отворів охоплюють 10/16/20/25/32 мм з конструкцією суто подвійної дії. Кут нахилу -2°~-5° забезпечує стабільне затискання. Доступні три монтажні поверхні (бічна, нижня, задня); розміщення отворів для штифтів на основі покращує точність складання, а кріплення через отвір із суфіксом N є необов’язковим. Усі моделі оснащені вбудованими постійними магнітами та сенсорними пазами, сумісними з магнітними перемикачами CMSH. Оптимізована пилонепроникна структура губок і антифрикційні металеві сепаратори забезпечують термін служби понад 5 мільйонів циклів у середовищі помірно запилених майстерень. Широко використовується для захоплення та обертання заготовок з глибокою порожниною, великих пластикових корпусів і матеріалів коробок. Поворотний захват MHW2 із редукторним приводом можна розглядати для застосувань із середнім навантаженням, якщо не потрібний екстремальний зазор для уникнення. Під час розрахунку крутного моменту має бути зарезервовано мінімум 30% запасу безпеки; подовжений звис щелепи значно знижує ефективний затискний момент.

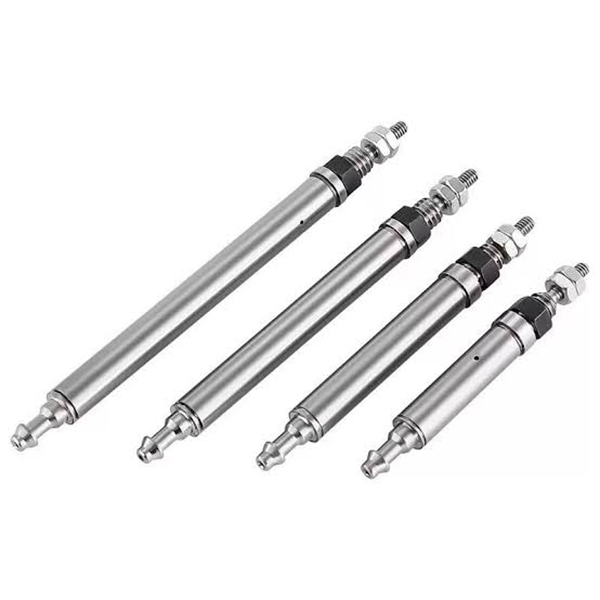

Ультрамініатюрний штифтовий пневматичний циліндр SOLH CJ1 взаємозамінний з еквівалентними моделями SMC, що пропонуються з діаметром отвору φ2,5 і φ4. φ2,5 — це лише пружина односторонньої дії, тоді як φ4 ​​підтримує версії як односторонньої, так і подвійної дії. Тонкий і надлегкий (2~3,5 г), він не має вбудованої подушки для швидкого реагування. Повітряний отвір з боку штанги можна повертати на ±90°, щоб полегшити компонування труб. Зовнішня різьба на обох кінцях забезпечує пряму осьову фіксацію без додаткових кронштейнів. Він забезпечує тягу в діапазоні від 0,64 до 6,3 Н при 0,5 МПа, підходить для мікронавантажень менше 100 г, щоб уникнути пошкодження делікатних крихітних деталей від удару. Ущільнення NBR підтримують безмасляну роботу для чистого середовища. Широко застосовуваний у задачах із короткостроковим високочастотним натисканням, включаючи тестування на довговічність кнопок 3C, викид чіпа, позиціонування мікрокомпонентів, точне налаштування інструментів і мініатюрні приводи для медичних пристроїв. Під час вибору рекомендується запас по тязі не менше 50%.
