KQ2R Пластмасова торцева кришка з внутрішнім приляганням

Редукторний прямий вставний фітинг KQ2R — це з’єднувач труб різного діаметру серії KQ2, виготовлений як заміна SMC KQ2R. На обох кінцях є стандартні порти для підключення двох повітряних трубок із різними зовнішніми діаметрами. Його гладкий конічний внутрішній канал забезпечує нижчий перепад тиску, ніж комбінування окремих фітингів. Виготовлений із PBT корпусу, кільця для захоплення з нержавіючої сталі SUS304 і ущільнення NBR, він підтримує стиснене повітря та вакуум від -5 ℃ до +60 ℃. Кілька розмірів охоплюють трубні переходи Φ2~Φ16, які зазвичай використовуються для модифікації пневматичної схеми та перетворення діаметра вакуумної лінії в автоматизованих машинах.

Надіслати запит

Опис продукту

Редуктор серії SOLH KQ2R Прямий вставний фітинг | Трубний з’єднувач різного діаметру

Бренд: SOLH від Richge Technology | SMC KQ2R еквівалентний зменшувальний прямий пневматичний фітинг одним дотиком

1. Огляд продукту

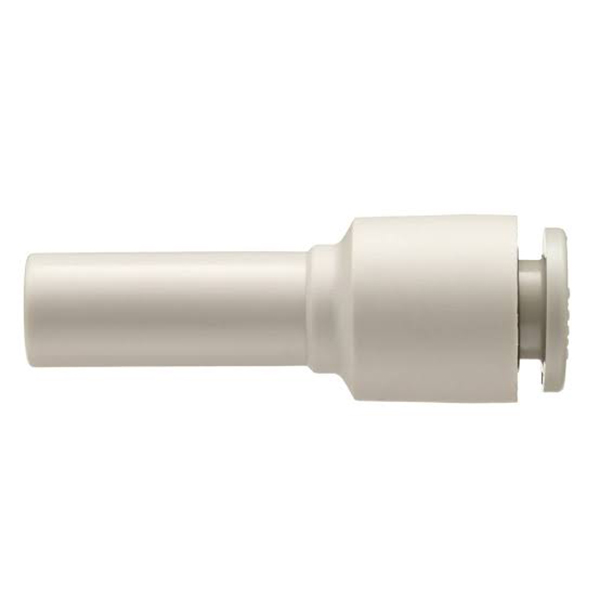

KQ2R — це редукційний прямий вставний фітинг у серії KQ2, також відомий як муфта для труб різного діаметру. Він спеціально розроблений для прямого з’єднання двох повітряних трубок із різними зовнішніми діаметрами, одного з найбільш часто використовуваних перехідних аксесуарів у пневматичних системах.

2. Пояснення моделі та структури

Приклад моделі: KQ2R06-08
KQ2: серія SMC 2-го покоління для встановлення одним дотиком
R: Редуктор, редукційна пряма конструкція
06: Зовнішній діаметр труби порту ① (мм, Φ6 мм)
08: Зовнішній діаметр труби порту ② (мм, Φ8 мм)

Конструктивні особливості

• Обидва кінці оснащені стандартними портами KQ2 одним дотиком; один кінець для трубки з малим зовнішнім діаметром, а інший – для трубки з великим внутрішнім діаметром з прямим внутрішнім каналом потоку, реалізуючи вбудоване з’єднання для трубок різного діаметру.

• Плавний конічний перехід всередину каналу, менший перепад тиску в порівнянні з роз’ємним вузлом (пряма посадка + окремий редуктор). Ідеально підходить для чутливих до потоку та перепаду тиску пневматичних контурів.

Сегмент коду	опис
KQ2R	Код серії: Зменшувальний прямий вставний фітинг
Перші дві цифри	Наружний діаметр трубки порту ① (мм)
Останні дві цифри	Наружний діаметр трубки порту ② (мм)

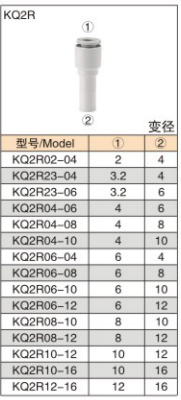

3. Повна таблиця специфікацій

Модель	Порт ① Наружний діаметр труби (мм)	Порт ② Наружний діаметр труби (мм)	Типове застосування
KQ2R02-04	Φ2	Φ4	Мікрообладнання, трубне з’єднання від Φ2 до Φ4
KQ2R04-06	Φ4	Φ6	Малий циліндровий контур, трубне з’єднання від Φ4 до Φ6
KQ2R06-08	Φ6	Φ8	Стандартна схема електромагнітного клапана, від Φ6 до Φ8 (найпопулярніша)
KQ2R08-10	Φ8	Φ10	Контур високого потоку, трубне з’єднання Φ8–Φ10
KQ2R10-12	Φ10	Φ12	Основний контур подачі повітря, підключення трубок Φ10 до Φ12
KQ2R12-16	Φ12	Φ16	Магістральна магістраль великого потоку, трубне з’єднання від Φ12 до Φ16

4. Загальні технічні характеристики (відповідає повній серії KQ2)

Пункт	Параметр
Застосовна рідина	Стиснене повітря, вакуум, чиста вода (незамерзаюча)
Робочий тиск	-100 кПа (вакуум) ~ 1,0 МПа
Тиск розриву	3,0 МПа при температурі навколишнього середовища 23 ℃
Робоча температура	-5 ℃ ~ +60 ℃; 0~40 ℃ для водного середовища
Сумісна трубка	PU трубка, нейлонова трубка, м’яка нейлонова трубка, FEP/PFA PTFE трубка
матеріал	Корпус PBT + захоплення з нержавіючої сталі SUS304 + ущільнювальне кільце з нітрилового каучуку NBR

5. Інструкції з вибору та експлуатації

Правило вибору: виберіть KQ2R для прямого з’єднання двох різних трубок з зовнішнім діаметром, додаткові комбіновані фітинги не потрібні.

• Кінець трубки має бути зрізаний пласко та без задирок. Повністю вставте трубку до клацання, щоб уникнути витоку повітря.

• Для зняття: натисніть на фіксатор на порту та витягніть трубку назовні; не тягніть грубою силою.

• Перепад тиску зростає із збільшенням різниці діаметрів. Віддавайте перевагу моделям з невеликою різницею діаметрів в умовах великої витрати.

6. Типові сценарії застосування

• Перехід діаметра трубки: перетворіть основну трубку Φ8 на трубку Φ6 за допомогою KQ2R06-08, щоб відповідати циліндрам різних розмірів без додаткових адаптерів.

• Модернізація машини: з’єднайте трубку Φ6 старого обладнання з трубкою Φ8 нової машини для сумісності, повна заміна трубки не потрібна.

• Підключення вакуумного контуру: пара вакуумних ліній різного діаметру. Конструкція з низьким витоком підтримує стабільний рівень вакууму.
