Багатопортові вставні фітинги Y-типу серії KQ2U / KQ2UD

SOLH KQ2U / KQ2UD серії Y багатопортові вставні фітинги | Пневматичний роз'єм колектора

Бренд: SOLH від Richge Technology | SMC KQ2U / KQ2UD, еквівалент Y, багаторозеткова установка одним дотиком

1. Огляд продукту

     KQ2U — розгалужувач Y-типу 1 вхід 2 виходу; KQ2UD — колектор Y-типу з 1 входом і 4 виходами. Обидва належать до серії пневматичних установок SOLH KQ2. Виготовлений з PBT корпусу та зовнішньої різьби з нікельованої латуні. Пряме підключення для повітряних трубок PU, PTFE стрічка не потрібна. Призначений для поділу повітряного контуру 1-до-2 / 1-до-4, повністю взаємозамінний з SMC KQ2U / KQ2UD. Широко використовується в обладнанні автоматизації, вакуумних присосках і пневматичних приводах розподілу повітря.

     KQ2U: 1 вхідний отвір, 2 виходу (Y-подібний 1 до 2 розділений)
     KQ2UD: 1 вхідний отвір, 4 вихідні отвори (розділення Y-подібної форми 1 на 4)

2. Правила найменування моделей

2.1 KQ2U (1-вхід 2-вихід Y-розгалужувач)

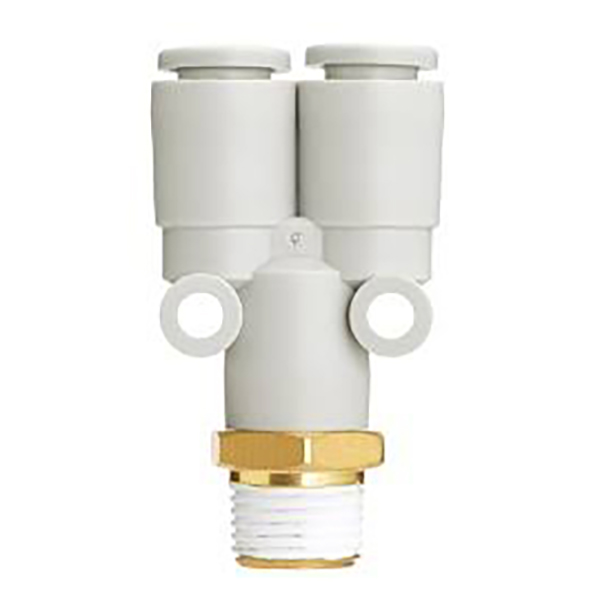

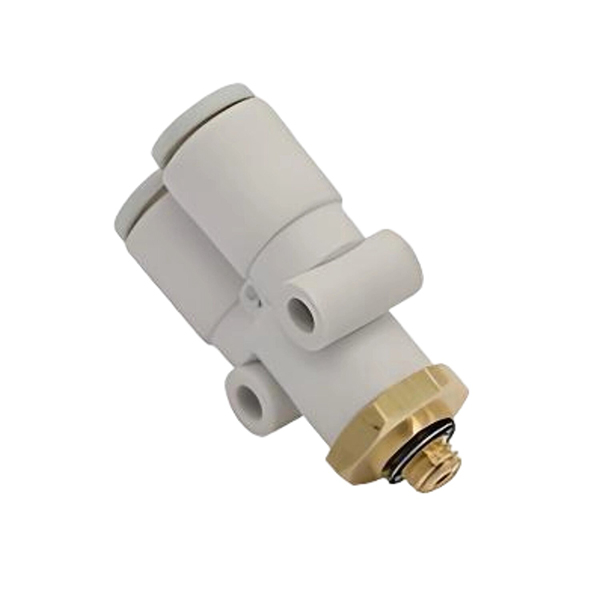

  1. Версія з зовнішньою різьбою KQ2Uxx-xxS Приклад: KQ2U06-02S
     KQ2U: Y-подібний фітинг 1 в 2 виходи
     06: Наружний діаметр труби випускних отворів Φ6 мм
     02S: зовнішня конічна різьба R1/4 (S = R конічна зовнішня різьба)
     Код різьби: 01S=R18, 02S=R1/4, 03S=R3/8, 04S=R1/2

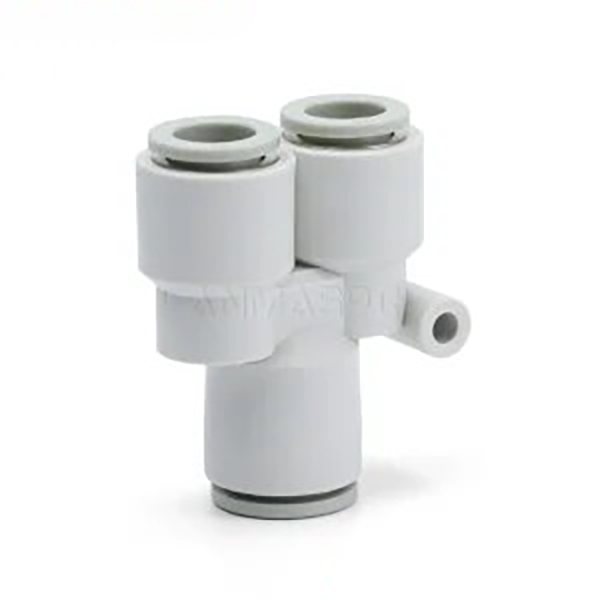

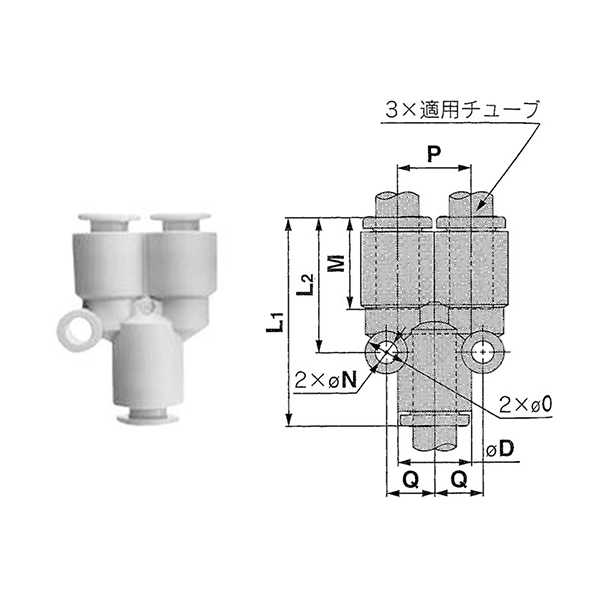

  2. Версія прямої труби однакового діаметру KQ2Uxx-00 Приклад: KQ2U08-00
     Вхідний і два випускних отвору мають однаковий зовнішній діаметр труби, усі Φ8 мм

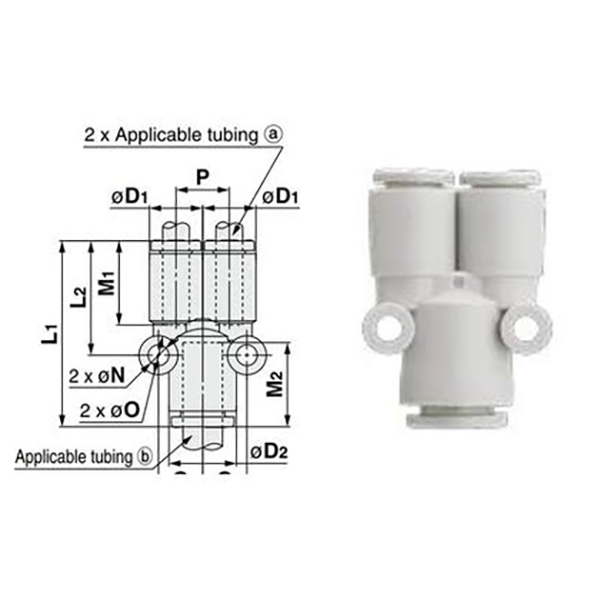

  3. Версія з прямим скороченням KQ2Uxx-yy Приклад: KQ2U04-06
     Два розетки Φ4; головний вхід Φ6, редукційний розділ різного діаметру

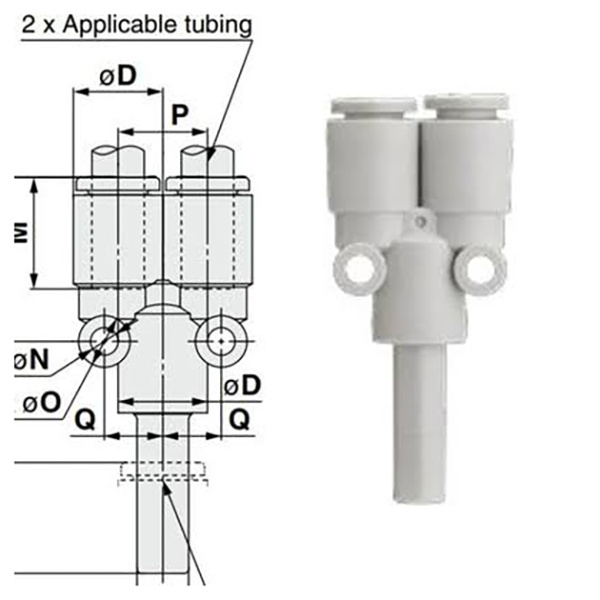

 4. Колюча пробка версія KQ2Uxx-99

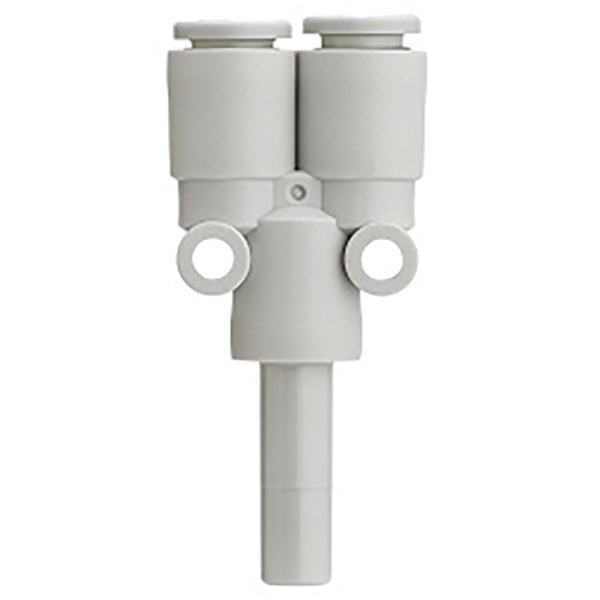

     Пластиковий жорсткий хвостовик штекера внизу, вставляється в гніздо push-in для розділення 1-в 2-виході

2.2 KQ2UD (1-вхідний 4-вихідний колектор Y)

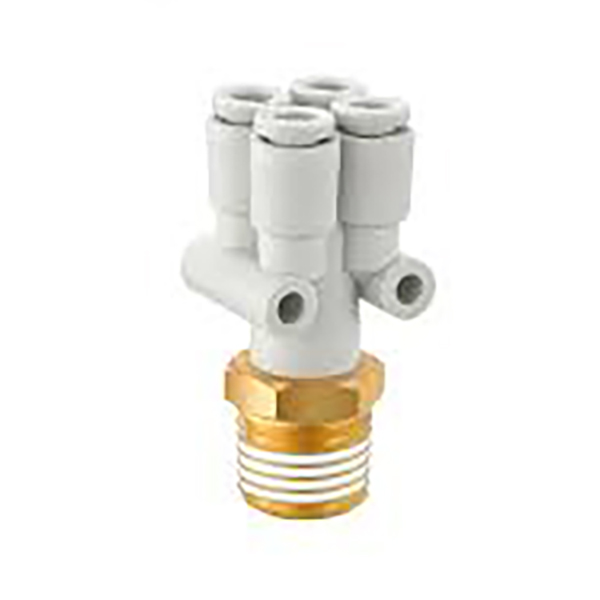

  1. Варіант зовнішньої різьби KQ2UDxx-xxS Приклад: KQ2UD08-03S
     Вхід із зовнішньою різьбою R38, чотири виходи для трубки Φ8

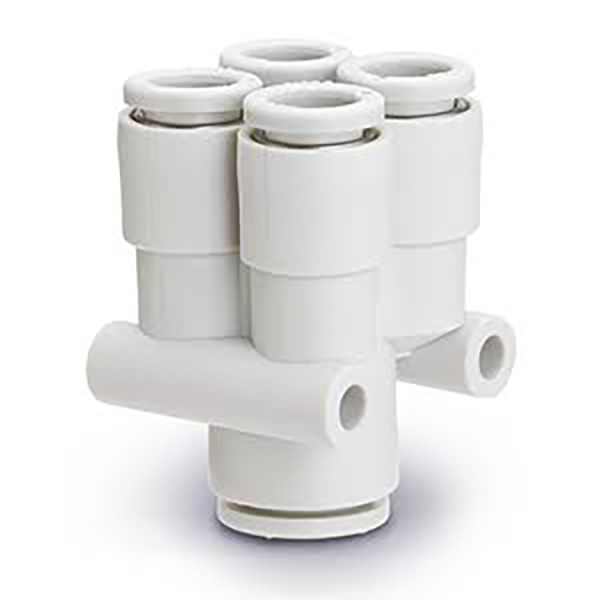

  2. Версія з перехідною трубкою KQ2UDxx-yy Приклад: KQ2UD04-06
     Чотири виходи Φ4, головний вхід Φ6, багатопортовий редукційний розподіл

3. Зведена таблиця специфікацій

3.1 KQ2U (1-вхід 2-вихід Y-розгалужувач)

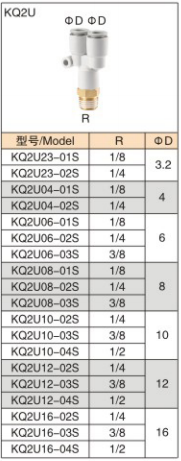

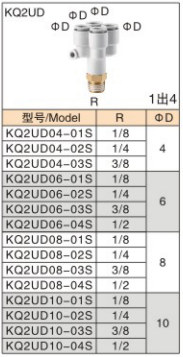

3.2 KQ2UD (1-вхідний 4-вихідний колектор Y)

4. Загальні технічні характеристики

5. Особливості продукту

     • Швидке вставлення: Вставлена ​​трубка для миттєвого ущільнення. Щоб видалити трубку, натисніть на білий фіксатор, що значно підвищить ефективність складання.

     • Багатоканальний розподіл повітря: KQ2U для поділу 1 на 2, KQ2UD для поділу 1 на 4. Централізований розподіл джерела повітря для спрощення маршрутизації повітря.

     • Доступний варіант зменшення: Версії з рівним і зменшеним діаметром для підключення труб різних розмірів.

     • Надійне ущільнення різьби: Зовнішня різьба з нікельованої латуні з високою стійкістю до корозії та механічною міцністю.

     • Компактний розмір: Невелика площа для обмеженого монтажного простору, широко використовується в маніпуляторах, пристосуваннях і модулях з присосками.

6. Типові програми

     • Розділення масиву вакуумних чашок (кілька присосок використовують одне джерело вакууму)

     • Багатоциліндрова подача повітря для приладів автоматизації

     • Пневматичні схеми для пакувального обладнання, обладнання 3C і машин для лиття під тиском

     • Розрізання повітряної лінії для пневматичного контролю та тестових пристосувань

7. Примітки щодо встановлення

     • Розріжте трубку перпендикулярно без задирок; задирки можуть подряпати ущільнювальне кільце та спричинити витік повітря.

     • Повністю притисніть трубку донизу та переконайтеся, що трубка надійно зафіксована.

     • Не для води, масла або сильних корозійних рідин. Тільки для стисненого повітря та вакууму.

     • Уникайте повторного згинання в корені суглоба, щоб запобігти розтріскування пластику.
