Серія пневматичних компонентів

Середній механічний тарілковий клапан SOLH VM2 (VM200) повністю взаємозамінний з відповідними моделями SMC. Маючи середню тарілчасту конструкцію з коефіцієнтом потоку Cv=0,87, пропускна здатність приблизно в 8 разів вища, ніж у серії mini VM1, оснащена стандартним портом Rc1/4 і додатковими різьбами NPT/G1/4. Він працює під тиском 0~1,0 МПа і несумісний з вакуумом, має зносостійке тарілчасте ущільнення без змащення та міцний металевий корпус. Доступні компонування трубопроводів бічного та нижнього портів, що підтримується повною лінійкою взаємозамінних приводів: стандартний ролик POM/важіль із стійким до стирання роликом із загартованої сталі, односторонній ролик проти відскоку, прямий плунжер, плоска кнопка, жовта грибоподібна головка аварійної зупинки, зелена кнопка індикатора та ручка петлі, що замикається. Варіант ролика із загартованої сталі підходить для потужних виробничих ліній із високим ступенем зносу. Широко використовується для виявлення межі ходу циліндрів і направляючих столів, введення в експлуатацію обладнання вручну, перемикання повітря в зажимних пристроях і безпечного аварійного блокування, він служить основним механічним повітряним тригерним клапаном для пакувальних, текстильних, друкарських і загальних виробничих ліній автоматизації.

Середній 3-портовий тарільчастий механічний клапан SOLH VM4 (VM400) повністю взаємозамінний з еквівалентними моделями SMC, розташованими між серіями mini VM1 і VM2 з великим потоком. Його основна перевага полягає в сумісності з повним діапазоном тиску від -100 кПа вакууму до 1,0 МПа позитивного тиску, функції, недоступної на VM2. Він використовує стандартний порт Rc1/8 з додатковими різьбами NPT/G1/8 і пропускною здатністю Cv=0,38, підтримуючи розкладку труб збоку та знизу. Побудований із суцільним металевим корпусом, він витримує удари 1000 м/с² і сильну вібрацію, підходить для суворих важких виробничих ліній, має пилонепроникне тарілкове ущільнення без змащення для тривалого терміну служби. Надається повний набір змінних приводів: стандартний / загартований сталевий роликовий важіль, односторонній ролик проти відскоку, прямий плунжер, багатоколірні грибоподібні кнопки аварійної зупинки, 2/3-позиційні поворотні ручки, кнопки з можливістю блокування та важелі перекидних петель. Широко застосовуваний у виявленні межі ходу циліндрів і направляючих столів, схемах вакуумної адсорбції/вивільнення, ручному введенні обладнання в експлуатацію, аварійному блокуванні безпеки машини та перемиканні зажимних пристосувань, це ідеальний середній механічний пусковий клапан для робочих умов, які вимагають сумісності з вакуумом і сильної ударостійкості.

Електропневматичний пропорційний клапан високого потоку SOLH ITV повністю взаємозамінний з еквівалентними моделями SMC. Завдяки замкнутій системі зворотного зв’язку за тиском, він приймає напругу DC0–10 В, аналогові сигнали струму 4–20 мА та додатковий зв’язок по польовій шині, включаючи CC-Link, PROFINET, EtherNet/IP, щоб досягти безступінчатого, високоточного віддаленого регулювання тиску повітря з точністю керування ±1% FS та захистом від пилу та бризок IP65. Три серії охоплюють різні діапазони витрат: ITV1100 для мікронизького потоку, ITV2100 для універсального середнього потоку та ITV3100 для сильного високого потоку до 4400 л/хв ANR, з регульованим тиском від 0,005 до 0,9 МПа. Він підтримує різьблення Rc/NPT/G і вставні фітинги, вбудований світлодіодний цифровий дисплей і сигналізацію самодіагностики при низькому рівні живлення DC24V. Широко застосовується для приведення в дію циліндра з великим діаметром, контролю постійного натягу плівки та дроту, точних напівпровідникових та оптичних процесів, автоматичного дозування та покриття, багатоступінчастого перемикання тиску для зварювального та клепального обладнання, заміни кількох ручних регуляторів для реалізації цифрового централізованого контролю тиску на автоматизованих виробничих лініях.

Вбудовані зворотні клапани SOLH XTO674 і INA14 мають однакову структурну платформу з наднизьким тиском розтріскування 0,01 МПа, сумісним зі стисненим повітрям і чистою водою для захисту від зворотного потоку у вакуумних трубопроводах і трубопроводах рідини низького тиску. XTO674 — це повністю латунна кріогенна версія, яка працює до -30 ℃; Стандартна серія INA14 має корпус із латуні або нержавіючої сталі SUS304, оснащений стандартними ущільненнями з нітрієвого каучуку (NBR), а також додатковими стійкими до масла та високих температур ущільненнями FKM та атмосферостійкими ущільненнями CR. Компактну вбудовану різьбову конструкцію з позначкою стрілки потоку можна безпосередньо монтувати в трубопроводі без додаткових кронштейнів, ефективно запобігаючи втраті вакууму та зворотному потоку повітря при установці між вакуумними генераторами та присосками. Обидві серії мають ідентичні габаритні розміри та розміри різьби для прямої заміни без модифікації труб, широко застосовуваних у кріогенному обладнанні, вакуумних виробничих лініях, корозійностійких високотемпературних рідинних контурах і загальних пневматичних і водопровідних трубопроводах для одностороннього утримання тиску та запобігання зворотному потоку.

Багатоступінчастий вакуумний ежектор Вентурі SOLH ZL112 повністю взаємозамінний з еквівалентними моделями SMC, оснащеними стандартним соплом Φ1,2. Його енергозберігаюча багатоступінчаста структура забезпечує стабільний вакуум -88~-92 кПа, одночасно скорочуючи споживання повітря більш ніж на 40% порівняно з одноступінчатими ежекторами. Завдяки високоінтегрованому модульному дизайну, він пропонує подвійні клапани подачі/випуску K1 для автоматичного всмоктування та продувки та економічні варіанти клапана з одним подаванням K2. Вбудований глушник обмежує робочий шум нижче 70 дБ(A); доступні два типи вихлопу: стандартний інтегрований тип глушника та P централізований вихлоп для високого потоку. Додаткові аксесуари включають аналогові механічні вакуумметри та цифрові вакуумні реле тиску з NPN/PNP одно-/двоканальним виходом аналогового сигналу напруги/струму, а також різноманітні роз’єми, напругу котушки та ручки ручного регулювання. Без внутрішніх рухомих частин для безперервної роботи без обслуговування, його можна встановити безпосередньо на кінцевих ефекторах робота, щоб скоротити час відгуку вакууму, широко застосовуваного для роботи з кількома присосками скляних панелей 3C, листового металу, пакувальних і друкарських матеріалів і пористих заготовок, які потребують стабільної вакуумної адсорбції з високим потоком.

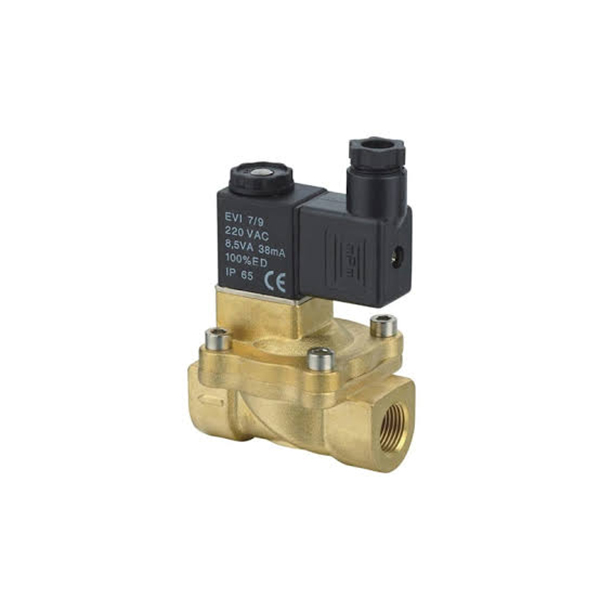

Версія 1｜Довга копія офіційної сторінки продукту (орієнтована на SEO, ~290 слів для сторінки з інформацією про незалежний веб-сайт) 2/2-ходові латунні рідинні електромагнітні клапани серії SOLH 2V — це універсальні електромагнітні перемикачі клапани, розроблені для універсального керування стисненим повітрям, промисловою водою та мастильним маслом, доступні у двох зрілих структурних конфігураціях: 2V025 прямої дії та 2V130 і 2V250 з діафрагмовим пілотним керуванням. Виготовлені з міцних кованих латунних корпусів клапанів у поєднанні з високоефективними ущільнювальними елементами, ця лінійка забезпечує надійне перемикання, охоплюючи запуск при нульовому тиску та регулювання високої витрати трубопроводу. Компактна модель прямої дії 2V025 має структуру прямого електромагнітного приводу, яка забезпечує нормальне відкриття при нульовому перепаді тиску 0 МПа. Оснащений зносостійкими ущільнювачами з фторкаучуку VITON, він протистоїть слабким корозійним середовищам і ідеально адаптується до трубопроводів низького тиску, вакуумних контурів та обладнання для розпилення та охолодження мікропотоків. Пілотні 2V130 і 2V250 покладаються на середню різницю тиску для приводу діафрагми, демонструючи надзвичайну велику пропускну здатність і низьке споживання енергії котушки; вони вимагають мінімального початкового тиску 0,05 МПа та використовують гумові ущільнювачі з нітрилу NBR, які ідеально підходять для звичайних трубопроводів води та стисненого повітря. Усі версії оснащені ізольованими котушками класу B із захистом від проникнення IP65 і швидкою реакцією на перемикання протягом 0,05 секунди. Кілька варіантів підключення (розетки DIN, гнізда, гнізда для світлових індикаторів) і численні характеристики різьби від G1/8 до G1 дюймів підтримують гнучку установку на місці. Серія SOLH 2V, яка широко використовується в системах контролю вакууму, контурів охолодження обладнання, автоматичної подачі води в котли, водозабору повітряного компресора та відключення магістральних газо-рідинних трубопроводів, пропонує економічні, стабільні загальні рішення для перемикання рідин для повного спектру рідинних контурів промислової автоматизації.

Міні-2/2-ходові електромагнітні клапани прямої дії нормально закритого типу SOLH 2P мають корпуси клапанів із високоміцного нейлону PA66, спеціально розроблені для недорогого автоматичного перемикання малого потоку стисненого повітря, чистої води та мастила з низькою в’язкістю. Завдяки справжньому запуску при нульовому тиску клапан може нормально відкриватися при різниці тиску 0 МПа, ефективно порушуючи залежність від тиску електромагнітних клапанів з пілотним керуванням. Ця серія використовує зрілу структуру прямого електромагнітного приводу. У вимкненому стані вбудована пружина скидання щільно стискає серцевину клапана, щоб підтримувати повністю закритий стан; при включенні електромагнітне тяжіння швидко піднімає серцевину клапана, щоб провести трубопровід, при цьому вся дія перемикання завершується протягом 0,05 с для надшвидкої реакції. У стандартній конфігурації використовуються зносостійкі фторкаучукові ущільнювачі VITON з надзвичайною стійкістю до масла, води та помірних корозійних середовищ; Ущільнення з нітрилової гуми NBR доступне як додаткова заміна відповідно до умов роботи. Котушка досягає рівня пило- та водонепроникності IP65 з ізоляцією класу B, що забезпечує стабільну безперервну роботу у вологому середовищі майстерні. З фіксованим отвором для потоку φ2,5 мм і значенням CV 0,23 доступні дві основні специфікації різьблення G1/8 і G1/4 у поєднанні з різними варіантами підключення, включаючи стандартне гніздо DIN, роз’єми для роз’ємів і світлові індикаторні гнізда, а також універсальні варіанти напруги змінного/постійного струму для задоволення глобальних вимог. Легкий компактний контур підходить для установки всередині компактних модулів обладнання. Він широко використовується в управлінні джерелом повітря вакуумного генератора, перемиканні подачі повітря невеликого циліндра, водяних петлях мікроохолодження обладнання, автоматичному розпилюванні, автоматичному дренажі повітряного компресора та невеликих системах зволоження, слугуючи економічно ефективною мініатюрною альтернативою керування рідиною латунним клапанам серії 2V.

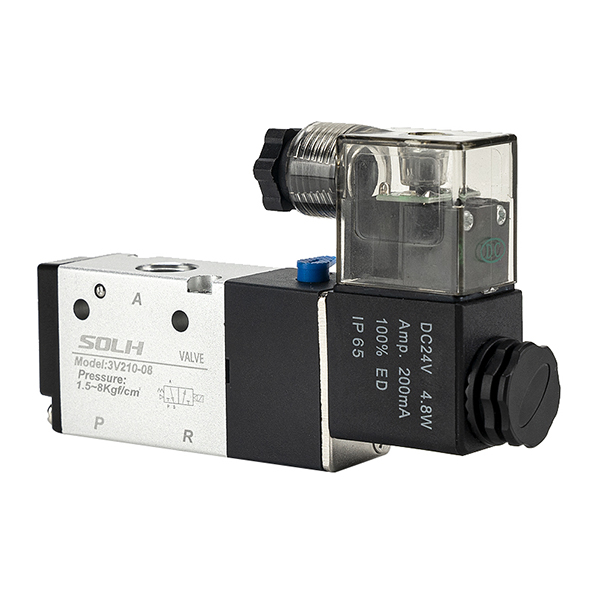

3/2-ходові пневматичні електромагнітні керуючі клапани серії SOLH 3V сконструйовані як з прямою дією, так і з керованими конструкціями, створеними спеціально для приводу циліндрів із пружинним поверненням односторонньої дії та перемикання вакуумних пневматичних контурів. Ця серія доступна в нормально закритих (NC) і нормально відкритих (NO) конфігураціях, використовує високоміцні корпуси клапанів з легкого алюмінієвого сплаву з компактним розташуванням, швидкою реакцією та ступенем захисту від пилу та води IP65, діючи як стандартний основний компонент керування для малих і середніх пневматичних систем автоматизації. Розташування порту відповідає універсальним галузевим стандартам: P для основного впускного отвору для повітря, A для виконання робочого порту, що з’єднує циліндри або вакуумні присоски, R для випускного порту з глушниками для зниження робочого шуму. Варіанти прямої дії 3V1 і 3V2 підтримують надійний запуск при нульовому тиску в межах 0~0,8 МПа з реакцією на перемикання менше 0,05 с, що ідеально підходить для газопроводів низького тиску та сценаріїв керування вакуумом під негативним тиском. Серії 3V100/3V200/3V300 з пілотним керуванням відрізняються більшою пропускною здатністю та меншим споживанням енергії змійовика, вимагаючи мінімального тиску на вході 0,15 МПа для стабільного перемикання, щоб задовольнити звичайні пневматичні контури з високим потоком. Оснащена кнопкою ручного перемикання в стилі наперстка для зручного налагодження на місці під час встановлення та обслуговування, вся серія підтримує безмасляну роботу зі стабільною ефективністю ущільнення. Кілька специфікацій різьблення, включаючи M5, G1/8, G1/4 і G3/8, є необов’язковими, у поєднанні з основними глобальними напругами змінного та постійного струму та двома режимами підключення роз’єму DIN і провідників. Він може безпосередньо замінити традиційні повітряні пілотні клапани 3A та ручні тягові клапани 3L без структурних змін, широко застосовувані в затискних механізмах домкратів заготовки, перемиканні вакуумної адсорбції, пневматичному блокувальному захисті та ринковому управлінні невеликих приводів.

Пневматичні регулювальні клапани серії SOLH 4V з пілотним керуванням є основними промисловими пневматичними компонентами, що охоплюють 5/2-ходову двопозиційну та 5/3-ходову трипозиційну конфігурації, спеціально оптимізовані для приводу зворотно-поступального руху, позиціонування в середині ходу та утримання тиску пневматичних циліндрів подвійної дії. Завдяки використанню високоточного сердечника золотникового клапана та вбудованої конструкції пілотного приводу, ця серія має низький опір тертю, чутливе перемикання та низьке енергоспоживання котушки, широко застосоване на автоматизованих складальних лініях, пакувальних машинах, пристосуваннях для позиціонування та загальних системах пневматичної трансмісії. Компонування з п'ятьма портами відповідає універсальним галузевим стандартам: P служить основним входом подачі повітря; A і B — це два робочі отвори, з’єднані з передньою та задньою камерами циліндрів подвійної дії для керування висуванням і втягуванням; R і S — випускні отвори, оснащені глушниками для зниження шуму при роботі. 5/2-ходовий тип включає варіанти електричного керування з однією та подвійною котушкою. Клапани з одним електричним керуванням покладаються на пружинне скидання, яке автоматично повертається після відключення електроенергії, що ідеально підходить для звичайних зворотно-поступальних дій і програм безпечного скидання. Клапани з подвійним електричним управлінням мають запам’ятовування положення без пружин, що фіксує поточне положення циліндра після вимкнення живлення для тривалого позиціонування та утримання тиску. Трипозиційна 5/3-позиційна версія забезпечує три додаткові нейтральні режими: закритий центр (тип C) блокує всі порти для блокування підвіски циліндра та захисту від падіння; випускний центр (Тип E) з’єднує порти A/B з випускними каналами для скидання тиску та вільного плавання під час ручного введення в експлуатацію; центр тиску (Тип P) подає стиснене повітря до обох робочих портів для двонаправленого збалансованого затискання. Доступні специфікації варіюються від 4V110 до 4V410 з розмірами різьби M5, G1/8, G1/4, G3/8 і G1/2. Оснащений пило- та водонепроникними котушками IP65, які підтримують основну напругу змінного та постійного струму, уся серія підтримує безмасляну роботу та оснащена кнопкою ручного перевизначення для зручного тестування та обслуговування на місці. Це універсальний стандартний напрямний клапан для основної промислової пневматичної автоматизації.
