Серія пневматичних компонентів

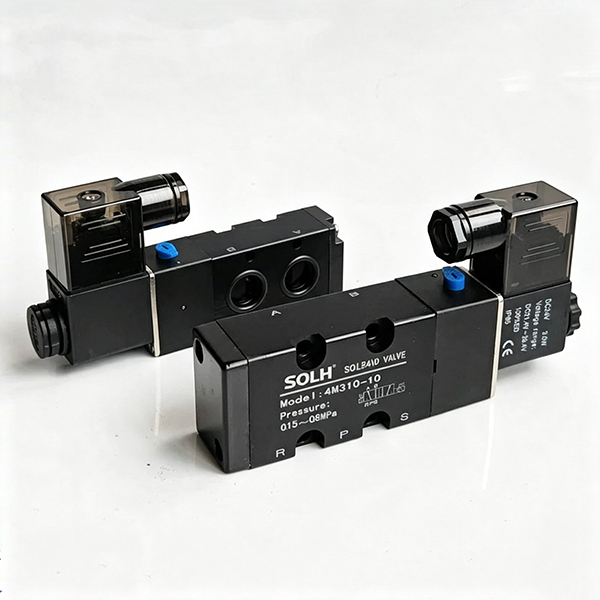

Пластинчасті 5/2-ходові електромагнітні клапани серії SOLH 4M суворо відповідають міжнародним стандартам монтажу NAMUR, розроблені спеціально для прямого монтажу на пневматичних приводах, що приводять у дію кульові та поворотні клапани. Інтегрована нижня основа поставляється з попередньо вбудованими повітряними проходами P, A, B, R1 і R2, що забезпечує безперебійне з’єднання з повітряними порожнинами приводу без зовнішніх трубок для робочих портів A/B. Ця оптимізована компоновка суттєво зменшує робоче навантаження на компонування трубопроводу та потенційні точки витоку повітря порівняно зі звичайними електромагнітними клапанами серії 4 В, з’єднаними трубками. У цій лінійці використовується внутрішня пілотна золотникова конструкція з безмасляною роботою, яка пропонується в конфігураціях з односпіральною пружиною (4M×10) і пам’яттю з подвійною фіксацією (4M×20), що охоплює три класи розміру: 4M100, основний 4M200 і 4M300 з високим потоком. Варіанти з одинарним електричним керуванням автоматично перезапускаються під дією натягу пружини після відключення живлення для безпечних сценаріїв скидання, тоді як версії з подвійним електричним керуванням стабільно зберігають своє положення перемикання після відключення електроенергії, щоб підтримувати стан відкриття/закриття клапана для тривалого блокування трубопроводу. Кожний блок оснащено кнопкою ручного керування, встановленою збоку, для зручного введення в експлуатацію та тестування технічного обслуговування в автономному режимі. Котушки підтримують широко використовувані глобальні напруги змінного/постійного струму з пило- та водонепроникним захистом від проникнення IP65, що підходить для суворих умов роботи в системах очищення води, хімічних трубопроводах і загальному перемиканні промислових рідин. Серія сумісна за розмірами з колекторними основами, які використовуються як і еквівалентна серія 4V, підтримуючи автономну установку приводу або централізовану збірку клапанного острова через колектори з кількома станціями. Завдяки сертифікованому стандартному інтерфейсу NAMUR, взаємозамінному з основною серією Airtac 4M, він служить спеціальним узгодженим компонентом керування для автоматизованого регулювання приводів пневматичних кульових і поворотних клапанів.

Компактний електромагнітний клапан із пілотним керуванням SOLH 7V включає повні 5/2 та 5/3 ходові варіанти, що охоплюють односпіральну пружину повернення, двоспіральну фіксацію та три центральні функції: центральний закритий, центральний вихлоп, центральна подача тиску. Він має інтегровану внутрішню централізовану витяжну конструкцію з приблизно на 30% вищою пропускною здатністю, ніж у традиційних клапанів серії 4 В, має реакцію перемикання ≤50 мс і максимальну робочу частоту до 5 Гц. Надзвичайно потужні котушки виробляють менше тепла для безперервного живлення, споживаючи 0,7 Вт постійного струму та 1,1 ВА змінного струму. Пропонується повнорозмірна лінійка від M5 до 3/8" із підтримкою як стандартних різьбових портів, так і вставних швидкодіючих фітингів. Клапани можна встановлювати окремо або встановлювати на алюмінієві колектори з кількома станціями, щоб заощадити простір у шафі та спростити магістральний повітропровод. Діапазон робочого тиску 0,15~0,8 МПа з робочою температурою -20℃~70℃. Корпус клапана з литого під тиском алюмінію забезпечує тривалий термін служби ущільнення, широко використовується для перемикання напрямку циліндра та централізованого пневматичного керування на всіх автоматизованих виробничих лініях.

5-портовий електромагнітний клапан з пілотним управлінням серії SOLH SY повністю взаємозамінний з відповідними клапанами SMC, включаючи моделі SY3000 mini, SY5000 середнього основного потоку, SY7000 large і SY9000 extra-large. Він забезпечує повні варіанти схеми: 5/2 одинарна/подвійна котушка та 5/3 трипозиційна з закритим центром, центральним вихлопом і функціями подачі центрального тиску. Стандартні спіралі потужністю 0,35 Вт і опціональні котушки наднизької потужності 0,1 Вт виробляють мало тепла для постійного живлення. Внутрішня пілотна версія працює при тиску 0,1~0,7 МПа, тоді як зовнішня пілотна версія підтримує вакуумне середовище -100 кПа. Золотник із зазором забезпечує до 200 мільйонів циклів перемикання. Повітряні отвори розташовані збоку, зверху та знизу для гнучкої прокладки труб. Клапани мають вставну конструкцію фіксатора, сумісну з острівцями клапанів колектора SS5Y, що дозволяє обслуговувати один клапан без розбирання всієї групи, з роз’ємом IP65 і рейтингом основи колектора IP67. Оптимізовані внутрішні бігуни забезпечують приблизно на 80% більший потік, ніж застарілі клапани, а вбудована сітка пілотного фільтра запобігає застряганню золотника від пилу. Широко використовується для перемикання напрямків циліндрів і централізованого пневматичного керування в напівпровідниковому, автомобільному зварювальному, пакувальному та медичному автоматизованому обладнанні.

2/2-ходові нормально закриті рідинні електромагнітні клапани серії SOLH 2S включають дві повні лінійки: моделі прямої дії з малим отвором 030/050 і пілотні варіанти з великим отвором 150~500 для автоматичного керування чистою водою, стисненим повітрям, охолоджуючою рідиною для різання, мастилом і слабокорозійними рідинними трубопроводами. Версія прямої дії забезпечує запуск при нульовому тиску без обмеження мінімального перепаду тиску, має компактний розмір, універсальну орієнтацію монтажу та швидке перемикання за мілісекунди, що ідеально підходить для застосувань із мікропотоком низького тиску, таких як одноточкове охолодження верстатів, 3C мікророзгалуження повітря/вода та міні-обладнання для очищення. Тип з пілотним керуванням вимагає мінімальної різниці тиску 0,05 МПа для повного відкриття, забезпечує надвеликий потік за допомогою малопотужних змійовиків із низьким нагріванням, підходить для дренажних колекторів повітряного компресора, магістральних розпилювальних водяних ліній і високопоточних циркуляційних трубопроводів для очищення води. Стандартні нітрилові гумові ущільнювачі NBR оснащені додатковими харчовими ущільнювачами EPDM, стійкими до кислоти та гарячої води. Доступні різні міжнародні стандарти різьблення (PT/G/NPT) і глобальні універсальні напруги котушок (DC12/24V, AC24/110/220V), що підтримуються штекером DIN і варіантами проводки. Термостійкі змійовики дозволяють довготривале безперервне живлення. Керівництво по вибору: тип прямої дії для трубопроводів зі статичним тиском нижче 0,05 МПа і невеликим відгалуженням; пілотна версія для магістральних колекторів G1/2 і вище зі стабільним високим тиском і великим циркуляційним потоком. Ущільнення EPDM є обов’язковим для гарячої води та харчових рідин.

2/2-ходовий нормально закритий рідинний електромагнітний клапан серії SOLH 2W із суцільним латунним корпусом включає моделі прямої дії 030/050 з малим отвором і варіанти з пілотним управлінням 150~500 з великим отвором, призначені для автоматичного керування чистою водою, стисненим повітрям, охолоджуючою рідиною для різання, мастилом і трубопроводами слабокорозійної рідини. Версія прямої дії реалізує запуск із нульовим перепадом тиску без обмеження мінімального робочого тиску, має компактні розміри, універсальну орієнтацію монтажу та мілісекундне високочастотне перемикання, що ідеально підходить для відгалужень із мікропотоком низького тиску, допоміжних вакуумних контурів води та одноточкового охолодження для невеликих верстатів. Для пілотного типу потрібен мінімальний початковий перепад тиску 0,05 МПа, він забезпечує надвеликий потік за допомогою малопотужних змійовиків із низьким підвищенням температури, підходить для головних дренажних ліній повітряного компресора, головних контурів розбризкування води загального складання та циркуляційних трубопроводів із високим потоком для систем водопідготовки. Стандартні нітрилові гумові ущільнювачі NBR оснащені додатковими термо- та кислотостійкими харчовими ущільненнями EPDM. Доступні різні міжнародні стандарти різьблення (PT/G/NPT) і повний діапазон напруг котушки (DC12/24V, AC24/110/220V), які підтримуються штепсельними розетками DIN для електропроводки в шафі та водонепроникними проводами IP65 для вологого зовнішнього обладнання. Термостійкі спіралі забезпечують 24-годинне безперервне живлення без перегорання. Рекомендації щодо вибору: вибрати тип прямої дії для трубопроводів зі статичним тиском нижче 0,05 МПа та мікроточковим потоком; виберіть пілотний варіант для головних колекторів G1/2 і вище зі стабільною великою циркуляцією високого тиску. Ущільнення EPDM є обов’язковим для гарячої води, очищеної води та харчових рідин.

Стандартний циліндр полегшеної рульової тяги SOLH MBB — це оновлена ​​полегшена модель, на 10% легша за традиційну серію MB і повністю відповідає стандартам ISO15552 для прямої заміни імпортованих циліндрів рульової тяги. Завдяки подвійній регульованій повітряній подушці та квадратним торцевим ковпачкам, він забезпечує високу жорсткість, низький рівень шуму та стабільну безмасляну роботу, підходить для умов середнього навантаження та високої частоти. Він охоплює кілька варіантів і різноманітних варіантів монтажу, які широко використовуються в транспортному обладнанні та загальних машинах автоматизації. Завдяки зрілому масовому виробництву та достатньому запасу він підтримує стабільні партійні поставки та експорт по всьому світу.

Профільний циліндр SOLH SAI без тяги відповідає стандарту ISO15552, розміри взаємозамінні з серіями FESTO DNC і SE. Завдяки M-подібній інтегрованій алюмінієвій стовбурі, він оснащений двосторонньою регульованою повітряною подушкою, еластичною накладкою PPV і двосторонніми сенсорними канавками. Повні варіанти включають одноштоковий, подвійний стрижень, циліндр з регульованим ходом, що замикається та циліндр із вбудованим клапаном SAIF. Він підтримує безмасляну роботу з низьким пусковим тиском. Розміри отворів φ32~200 мм, індивідуальний хід до 2000 мм і різні варіанти кріплення ISO. Широко використовується в пакувальних машинах, конвеєрах і автоматизації верстатів. Стабільне масове виробництво та достатній запас роблять його економічно ефективним загальним лінійним приводом для експортного обладнання автоматизації.

Квадратний стандартний циліндр без рульової тяги SOLH SE відповідає стандартам ISO15552 і VDMA24562, безпосередньо взаємозамінний із серіями FESTO DNC і SMC CP96S. Вбудований квадратний алюмінієвий ствол забезпечує високу жорсткість, оснащений подвійною регульованою повітряною подушкою та 3-сторонніми сенсорними канавками для гнучкого встановлення. Варіанти включають одинарний стрижень, подвійний стрижень, регульований хід і блокований тип BSE, придатний для середнього та високочастотного навантаження з довгим ходом. Жорстко анодований ствол підтримує безмасляну роботу з кількома варіантами монтажу, широко застосованими для верстатів, пакувальної та конвеєрної автоматизації. Індивідуальне довготривале обслуговування, достатній запас і стабільні масові поставки для глобальних виробників систем автоматизації.

Економічний стандартний циліндр стяжної тяги SOLH SC використовує чотири стяжні тяги для кріплення кінцевих заглушок з високою жорсткістю та ударостійкістю, широко застосовуваний як загальний пневматичний привод. Діапазон розмірів отвору φ32~250 мм, оснащений подвійною регульованою повітряною подушкою для зменшення удару та шуму. Варіанти включають одинарний шток, подвійний шток SCD, регульований хід SCJ та циліндр із замком SCL. Вбудоване магнітне кільце, необов’язкове для магнітних перемикачів CMSG/DMSG, підтримує безмасляну роботу. Коротший корпус, ніж профільні циліндри ISO з рівним отвором і конкурентоспроможною ціною. Доступні різні типи монтажу для штовхання, транспортування та позиціонування на конвеєрі, пакувальних і складальних лініях. Достатній запас підтримує оптові експортні замовлення.
