Серія пневматичних компонентів

Ультракомпактний циліндр вільного монтажу SOLH CDUJB розроблений для обладнання з обмеженим простором для встановлення. У порівнянні зі звичайними серіями CU його довжина зменшена на 64%, а об’єм – на 70%. Квадратний компактний корпус підтримує прямий монтаж на кількох поверхнях без додаткових кронштейнів. Лінійка продуктів включає немагнітний CUJB, обладнаний магнітом CDUJB і CDUJS для чистих приміщень без міді. Діапазон розмірів отворів φ4~20 мм, доступний у варіантах із зворотною пружиною подвійної дії та одинарної дії з додатковою гумовою подушкою. Намагнічені моделі відповідають мініатюрним магнітним перемикачам для короткого ходу точного руху та підтримують безмасляну роботу. Широко застосовується в електроніці 3C, позиціонуванні напівпровідникових пластин і медичній автоматизації очищення. Для щільно розташованих циліндрів пластини з магнітним екраном є необов’язковими.

Прямокутний циліндр вільного кріплення SOLH CU/CDU має надтонку блочну структуру з отворами для кріплення на багатьох поверхнях, що забезпечує безпосередню установку під кількома кутами без кронштейнів для економії місця на обладнанні. Повні варіанти включають немагнітні моделі CU, оснащені магнітом CDU, моделі CDUK з неповоротним стрижнем і CDUW з подвійним напрямним стрижнем. Розміри отворів φ6~32 мм, доступні в типах одинарної/подвійної дії з фіксованими гумовими буферами на обох кінцях для безперервної роботи без масла. Серія CDU сумісна з магнітними перемикачами CMSH і DMSH для визначення положення та витримує часткове бічне навантаження. Широко використовується в 3C і напівпровідникових пристосуваннях, стопорах автоматизації, позиціонуванні легких затискачів і невеликих механізмах пресової посадки для компактного автоматизованого обладнання.

Компактний циліндр SOLH MK із шістьма кріпленнями на поверхні оновлений від циліндра MD із вбудованим механізмом запобігання обертанню. Точність протискручування штока поршня досягає ≤±0,5°, що безпосередньо взаємозамінно з серіями Airtac MD і SMC CQS. Квадратний тонкий корпус дозволяє встановити без кронштейнів з шести сторін і полегшує компактне паралельне розташування кількох циліндрів. Варіанти включають моделі MK подвійної дії, MSK/MTK односторонньої дії, MKD з подвійним стрижнем і моделі з регульованим ходом MKJ. Вбудоване магнітне кільце (опція) з гумовими наконечниками та безмасляною можливістю. Розміри отворів φ6~32 мм, широко застосовувані в прецизійних інструментах 3C і позиціонуванні затискача з коротким ходом для автоматизації, що вимагає фіксованого кута заготовки в обмеженому просторі.

Компактний тонкий циліндр SOLH CQS за розмірами взаємозамінний із серією SMC CQS і оновлений із серії CQ2. Квадратний ультратонкий корпус має меншу загальну довжину для високоточних завдань з коротким ходом у обмеженому просторі. Варіанти включають стандартну одну вудку, подвійну вудку CQSW, неповоротну вудку CQSK і довговічну модель XB24. CDQS з вбудованим магнітом підтримує багатостороннє кріплення магнітних вимикачів. Оснащений ущільнювачем для накопичення масла з низьким коефіцієнтом тертя для роботи без масла та терміном служби до 5 мільйонів циклів у поєднанні з фіксованими гумовими буферами на обох кінцях. Розміри отворів φ12~25 мм, широко використовуються для проштовхування, затискання та позиціонування на точних пристосуваннях напівпровідникового та електронного обладнання 3C для модернізації та заміни.

Квадратний компактний тонкий циліндр SOLH CQ2 повністю взаємозамінний із серією SMC CQ2. Його надкороткий квадратний корпус зменшує довжину на 50% у порівнянні зі звичайними циліндрами рульової тяги, щоб заощадити місце для встановлення. Він охоплює повний діапазон отворів φ4~200 мм із великою кількістю варіантів: одинарний шток, подвійний шток CQ2W, неповоротний шток поршня CQ2K, додаткова повітряна подушка та версія з ультракоротким ходом. Моделі CDQ2 із вбудованим магнітом підтримують багатостороннє кріплення магнітного перемикача без виступаючих датчиків. Стандартні гумові бампери оснащені, а повітряна подушка є додатковою для роботи на високій швидкості. Застосування ущільнювача з низьким коефіцієнтом тертя з резервуванням мастила для безмасляної роботи з терміном служби до 5 мільйонів циклів, широко використовується для затискання, штовхання та позиціонування в електроніці, автомобільній промисловості та автоматизації пакування.

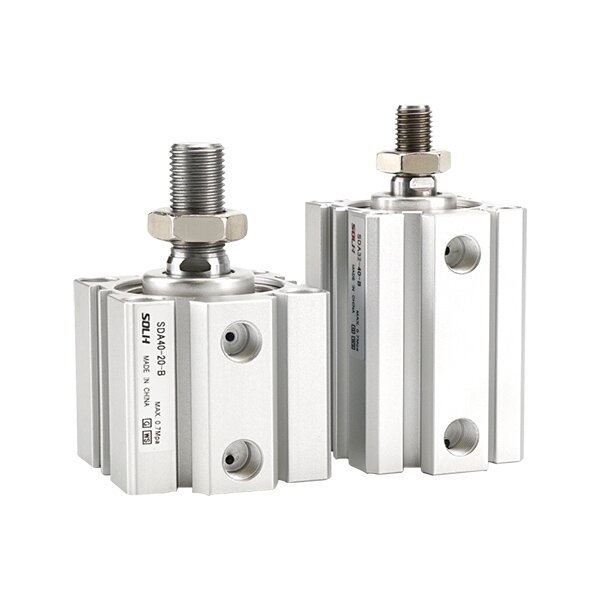

Квадратний ультратонкий компактний циліндр SOLH SDA - це економічний компактний пневматичний привод. Довжина його корпусу становить лише 1/2~1/3 стандартних циліндрів рульової тяги та підтримує вбудовану установку для економії місця. Монтажні розміри є взаємозамінними для серій Airtac ACQ і SMC CQ2. Він пропонує різноманітні варіанти: подвійної дії, SSA/STA з одним пружинним поверненням, SDAD з подвійним стрижнем, SDAJ з регульованим ходом і моделі з магнітом SDAS. Вбудовані гумові бампери з обох кінців поглинають удари та зменшують шум. Ущільнення з низьким коефіцієнтом тертя, що зберігається в мастилі, забезпечує тривалу роботу без масла. Розміри отворів φ12~100 мм, придатні для штовхання, затискання та позиціонування з коротким ходом, широко застосовуються в автоматизації 3C, пакувальних машинах і пристосуваннях як економічно ефективне рішення для обладнання з обмеженим простором.

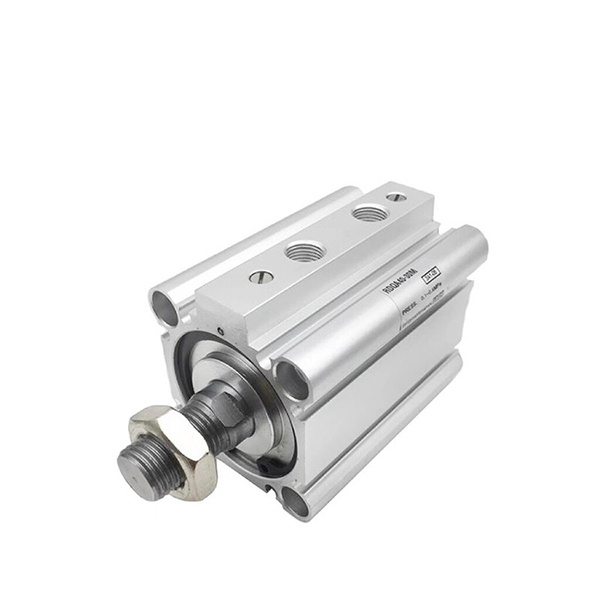

Тонкий циліндр SOLH RQ взаємозамінний із серією SMC RQ/RDQ. Він застосовує інноваційну вбудовану структуру повітряної подушки без кільця з 3-кратною потужністю поглинання енергії, ніж гумовий буфер CQ2, і на 50% нижчим робочим шумом. Ультратонкий квадратний ствол на 20% коротший за звичайні тонкі циліндри на повітряній подушці, а монтажні розміри відповідають CQ2 і CQS для прямої заміни на модернізацію. Варіанти охоплюють немагнітний RQ, обладнаний магнітом RDQ і блокувальний RLQ для вертикального навантаження проти падіння. Підходить для безперервного високошвидкісного зворотно-поступального руху зі швидкістю 50~500 мм/с. Розмір отвору φ20~100 мм і підтримує безмасляну роботу. Широко використовується в автоматизованому завантаженні/розвантаженні з великим циклом, прецизійному затисканні та позиціонуванні, що потребує низьких ударів і шуму.

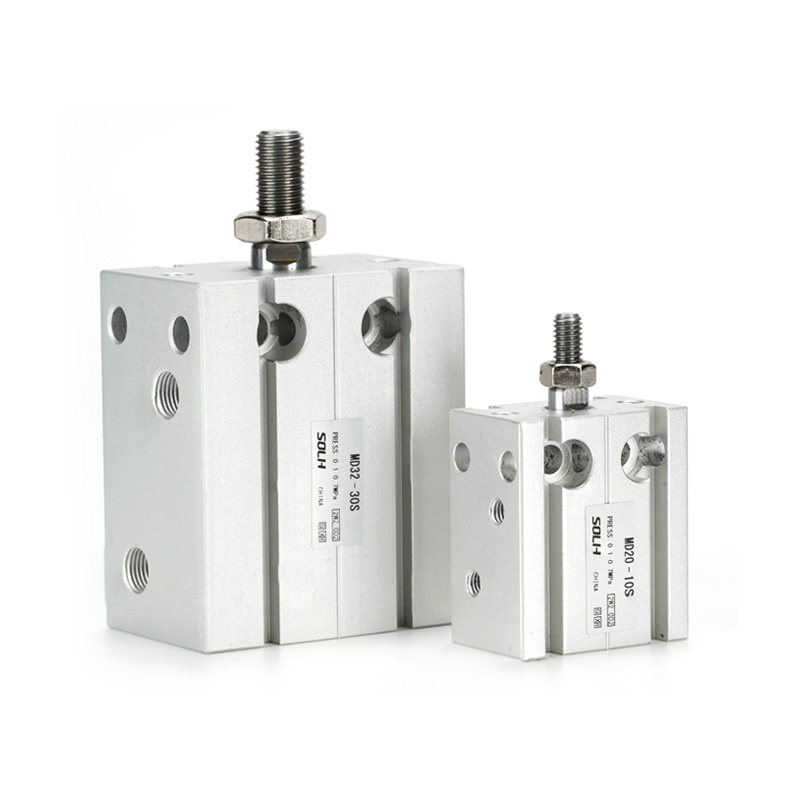

Багатопозиційний компактний циліндр вільного монтажу SOLH MD оснащений монтажними отворами з різьбою на шести сторонах корпусу блоку для встановлення без кронштейнів під будь-яким кутом, на 30%~50% тонший за стандартні круглі циліндри, щоб відповідати вузькому розміщенню обладнання з високою щільністю. П’ять підмоделей охоплюють усі робочі режими: стандартний однострижневий MD подвійної дії, однострижневий MSD одинарної дії (пружина висувається) / MTD (пружина втягується), антиторсійний подвійний стрижень MDD і подвійний стрижень MDJ з регульованим ходом. Розміри отворів варіюються від 6 до 32 мм зі стандартним ходом 5~60 мм. Кожен блок має вбудований передній гумовий буфер і подвійні бічні слоти для магнітних датчиків; суфікс-S означає інтегрований постійний магніт, сумісний із герконами CMSH/DMSH. Поршневий шток має вбудовану самозмащувальну втулку для плавної роботи без масла. Варіанти з подвійним стержнем усувають бічні відхилення від зсувних навантажень, тоді як MDJ має задній регулювальний гвинт для гнучкого тонкого налаштування ходу. Широко застосовується для легкого затиску, виймання, обтискання та точного позиціонування мініатюрних зажимних пристосувань у 3C, напівпровідникових і загальних невеликих автоматизованих машинах.

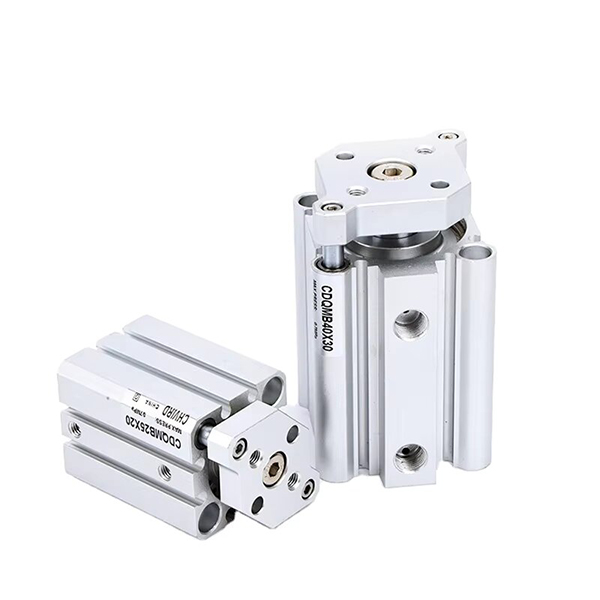

Тонкий циліндр високої жорсткості SOLH CQM є взаємозамінним з SMC CQM/CDQM. Побудований на основі тонкої циліндричної конструкції CQ2 з інтегрованими паралельними подвійними направляючими стрижнями, він підтримує ту саму довжину корпусу, що й CQ2, і усуває потребу у зовнішніх напрямних. Його стійкість до бічного навантаження в 2-4 рази вища, ніж у стандартних циліндрів CQ2, з допуском обертання штока поршня ≤±0,2°. Варіанти включають немагнітний CQM, обладнаний магнітом CDQM і модель CQM-XB24 з тривалим терміном служби. Оснащений гумовими бамперами з обох кінців і підтримує роботу без масла. Розміри отворів φ12~100 мм, монтажні розміри сумісні з CQ2/CQS. Ідеально підходить для точного штовхання з коротким ходом і затискання арматури зі зміщеним навантаженням в автоматизації збірки електроніки.
