Серія пневматичних компонентів

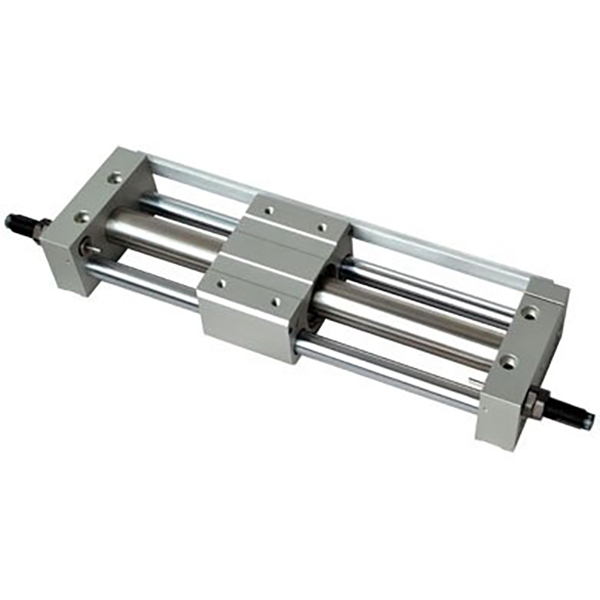

Безштоковий циліндр магнітної муфти серії SOLH RM розроблений для заміни аналогів Airtac. Він використовує безконтактний магнітний синхронний привід і повністю закриту конструкцію ствола для нульового витоку та роботи без пилу, підходить для безмасляних чистих середовищ електронної, медичної та харчової промисловості. Розміри отворів коливаються від φ10 до φ40 мм з максимальним ходом 2000 мм, працюють у широкому діапазоні промислових температур від -20 ℃ до 70 ℃ і мають мінімальний тиск запуску 0,15 МПа. Доступні чотири варіанти конструкції: базовий тип RMS без вбудованих напрямних, які потребують зовнішніх рейок і кінцевих кронштейнів з найменшою вартістю; Стандартний тип RMT, інтегрований з подвійними направляючими стрижнями та підшипниками ковзання, щоб протистояти звичайним бічним навантаженням без додаткових напрямних для легкої установки; Прецизійна версія RMTL із розширеними високоточними направляючими, які забезпечують точність позиціонування ±0,1 мм; Посилений ковзний тип RMH із сильною стійкістю до прогину для незалежного несіння навантаження. Стандартні двосторонні гумові буфери оснащені додатковими регульованими буферами та зовнішніми гідравлічними буферами для стабільного руху до 500 мм/с. Додаткові комплекти магнітних перемикачів відповідають датчикам D-M9 для зворотного зв’язку сигналу положення. Вбудовані напрямні конструкції скорочують додаткові витрати на придбання та монтаж зовнішніх лінійних напрямних. Він забезпечує надзвичайну економічну ефективність порівняно з серіями SMC CY1 і CY3, які широко використовуються для транспортування матеріалів на великі відстані, активації захисних дверей і компактного модернізації звичайних циліндрів тяги на середньобюджетних автоматизованих виробничих лініях.

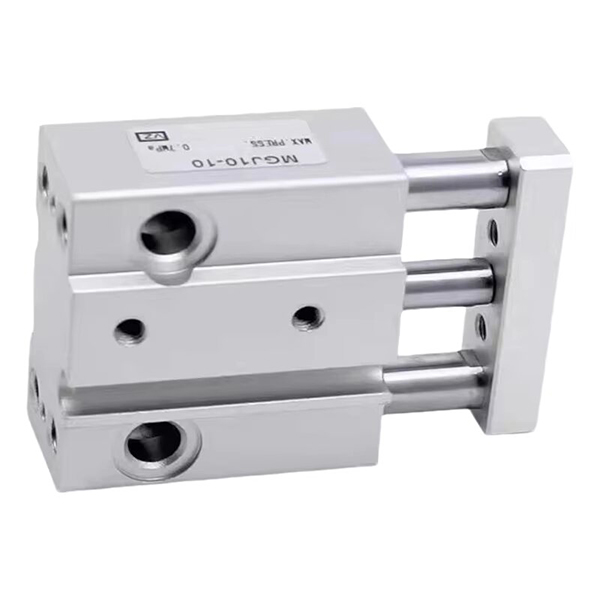

Ультракомпактний міні-циліндр направляючої штанги SOLH MGJ повністю взаємозамінний зі стандартними продуктами SMC, розробленими виключно для мініатюрної автоматизації. Він забезпечує лише два крихітні отвори φ6 мм і φ10 мм із ультракороткими ходами від 5 мм до 20 мм. Вбудовані подвійні направляючі стрижні та інтегрована направляюча рама забезпечують надточну ефективність проти обертання в межах ±0,1°, запобігаючи кутовому зсуву під час затискання та складання мікрокомпонентів. Надзвичайно легка конструкція важить лише 27,3 г для моделі MGJ6-5. Подвійні монтажні поверхні (нижня та задня сторони) та централізовані труби та електропроводка з одного боку сприяють акуратному розташуванню для щільного розміщення багатоциліндрового пристрою. Завдяки безмасляній структурі, що не потребує обслуговування, із подвійними гумовими буферами, він підтримує стабільний високочастотний зворотно-поступальний рух у межах -10℃~60℃. Широко застосовується для точного затискання електронних компонентів, позиціонування друкованих плат, приведення в дію мініатюрного клапана медичних пристроїв, підйому голки для відбору зразків, регулювання мікропереміщення в майстернях очищення напівпровідників і тонкого налаштування оптичних лінз. Порівняно зі стандартними компактними циліндрами MGP, він має різко зменшені загальні розміри, ідеально задовольняє мікротягу, обмежений простір для встановлення та вимоги мініатюрної автоматизації до високоточного позиціонування проти обертання.

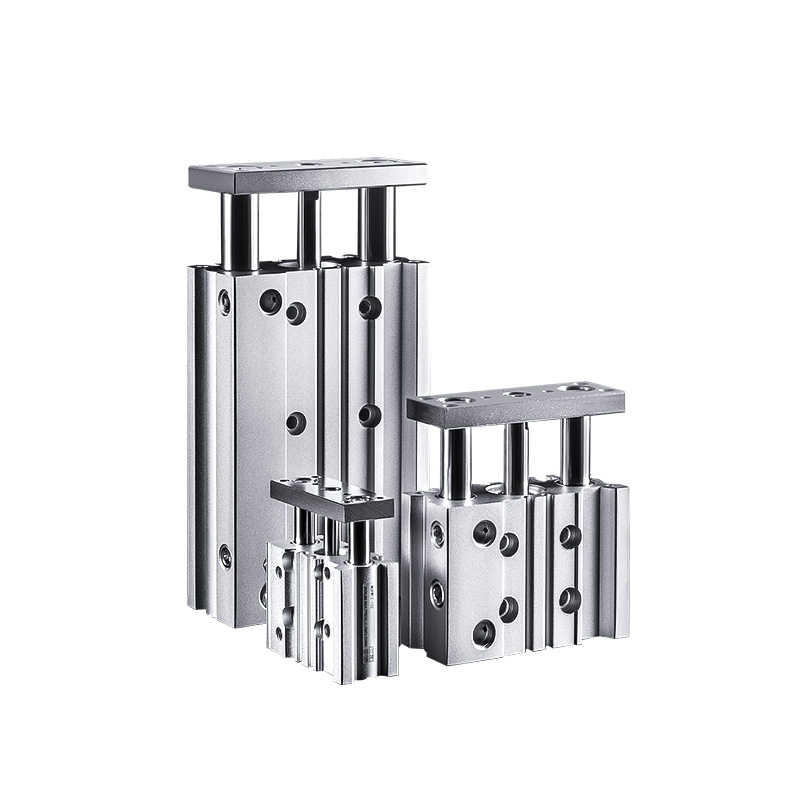

Тонкий компактний направляючий циліндр серії SOLH MGP взаємозамінний за розмірами з оригінальними продуктами SMC. Він використовує інтегровану конструкцію, що складається з циліндра, подвійних напрямних стрижнів і точних підшипників із вбудованим опором крученню та потужною боковою вантажопідйомністю без зовнішніх напрямних аксесуарів. Його плоска тонка конструкція зменшує вагу на 17%~24% порівняно зі звичайними циліндрами, ідеально підходить для компактних автоматизованих операцій, таких як пресування, позиціонування, підйом і переміщення заготовки. Три підтипи, класифіковані за підшипниками, охоплюють різноманітні робочі умови: MGPM з металевими втулками ковзання має надзвичайну зносостійкість і пилонепроникність для важких бокових навантажень і запиленої низькошвидкісної циклічної роботи; Кулькові втулки MGPL забезпечують наднизьке тертя та плавний рух для високошвидкісного частого зворотно-поступального руху; Високоточні шарикопідшипники MGPA з нульовим зазором забезпечують точність запобігання обертанню до ±0,01 мм для точного встановлення та калібрування. Розміри отворів варіюються від φ12 до 100 мм зі стандартним ходом 5~300 мм. Обладнані стандартні подвійні гумові буфери, тоді як буфери повітряної подушки AZ є додатковими для отворів понад 20 мм для поглинання сильних ударів під час високошвидкісного руху у важких умовах. Вбудовані слоти підтримують пряме встановлення магнітних перемикачів D-M9, A93 без додаткових кронштейнів для акуратного підключення. Робочий тиск коливається від 0,12 МПа до 1,0 МПа з мінімальним тиском спрацьовування 0,1 МПа за температури навколишнього середовища -10 ℃ ~ 60 ℃. Широко розповсюджений у позиціонуванні та пресуванні електронних друкованих плат, підйомі інспекційних пристосувань, подачі упаковки та загальному автоматизованому обмежувальному затисканні, він діє як надзвичайно універсальний інтегрований керований пневматичний привід.

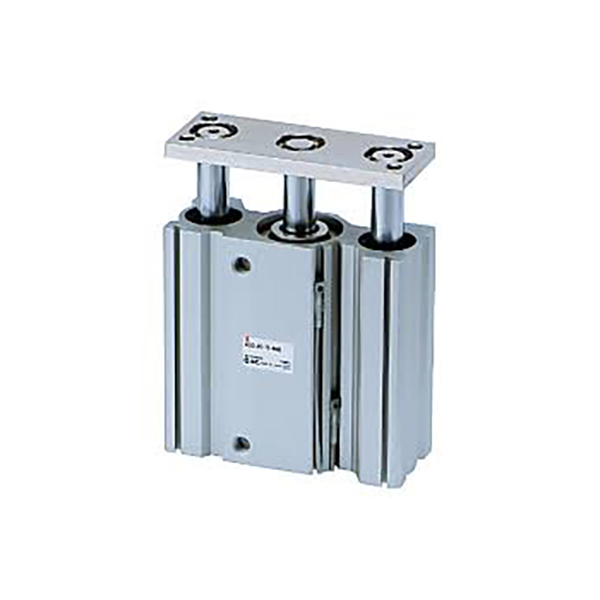

Ультратонкий інтегрований циліндр направляючої штока серії SOLH MGQ повністю взаємозамінний з оригінальними специфікаціями SMC. Інтегрована структура циліндра та напрямних стрижнів зменшує загальну товщину на 50% порівняно зі звичайними напрямними циліндрами, що значно економить простір для встановлення. Він охоплює розміри отворів φ12~100 мм і стандартний хід 25~250 мм, пропонується в двох конфігураціях: підшипники ковзання з вуглецевого сплаву MGQM і високоточні кулькові підшипники MGQL. Симетрична структура подвійного напрямного стрижня забезпечує виняткову стійкість до бічних навантажень, прогину та кручення. Версія з кульковим підшипником MGQL забезпечує точність проти обертання ±0,04°~±0,08°, тоді як тип підшипника ковзання MGQM має відмінну зносостійкість, пилонепроникність і економічні переваги для важких запилених умов. Стандартні конфігурації включають вбудовані магнітні кільця, подвійні гумові буфери та безмасляну роботу без обслуговування. Додатковий високотемпературний варіант XB6 стабільно працює до 150 ℃. На корпусі циліндра зарезервовано кілька монтажних отворів; магнітні перемикачі можна встановлювати з чотирьох сторін для отворів ≥32 мм, а кронштейни з фланцями/підніжками підтримують збірку під кількома кутами. З мінімальним робочим тиском 0,1 МПа він широко використовується для позиціонування та підйому стопора конвеєрної лінії, викиду та обтиску друкованих плат в електроніці 3C, приведення в дію воріт для пакувального обладнання та підйому домкратом. Він замінює окремий циліндр і зовнішні напрямні для спрощення механічної конструкції. У порівнянні зі стандартною серією MGP і MGG для важких навантажень, MGQ може похвалитися найтоншим профілем і оптимальною продуктивністю для високоточної роботи в обмеженому просторі установки.

Серія SOLH MGG для важких умов роботи циліндра з довгим ходом направляючої штанги за розмірами взаємозамінні з еквівалентними циліндрами для важких умов роботи SMC. Сконструйований з круглим стовбуром і розташованими зовні подвійними напрямними стрижнями великого діапазону, він забезпечує неперевершену структурну жорсткість. Його бічна навантажувальна здатність у три рази більша, ніж у звичайних керованих циліндрів, що дозволяє уникнути провисання поршневого штока під час довгих ходів і структурного відхилення під ексцентричними великими навантаженнями. Розміри отворів варіюються від φ20 мм до 100 мм у двох версіях: підшипники ковзання з вуглецевого сплаву MGGM і високоточні кулькові підшипники MGGL. Максимальний стандартний хід досягає 1300 мм, що значно перевищує межу ходу серій MGP і MGQ. Двосторонні вбудовані гідравлічні буфери є стандартними для поглинання величезної енергії удару, що утворюється під час високошвидкісної роботи на великій відстані, ефективно знижуючи рівень шуму та захищаючи обладнання. Підшипники ковзання MGGM мають виняткову зносостійкість і стійкість до ударів для важких запилених середовищ і інтенсивної зупинки конвеєрної лінії; Шарикопідшипники MGGL забезпечують наднизьке тертя та плавний рух із найвищою точністю запобігання обертанню до ±0,02°, що ідеально підходить для високоточного позиціонування довгого ходу та високошвидкісного циклічного руху. Роздільна модульна конструкція дає змогу окремо розбирати та замінювати стовбур циліндра та напрямний вузол для недорогого обслуговування. Доступні форми монтажу включають базовий поверхневий монтаж і монтаж на передній фланець; додаткові опції включають регулювання ходу J-типу (діапазон регулювання 0~50 мм) і високотемпературний варіант XB6, який стабільно працює в діапазоні від -10 ℃ до 150 ℃. Вбудовані магнітні кільця є стандартними, з різноспрямованими канавками для кріплення гнучкого магнітного вимикача. Діапазон робочого тиску 0,1~1,0 МПа з максимальною швидкістю руху до 1000 мм/с. Широко застосовуваний для вертикальних підйомних платформ, переміщення важких піддонів на великі відстані, позиціонування стопора для важких навантажень і викидання великих зажимних пристосувань, він замінює комбіноване рішення зі звичайних циліндрів і окремих важких напрямних стійок для спрощення механічної конструкції, слугуючи кращим пневматичним приводом для автоматизації важких навантажень, довгих переміщень і сильних ударів.

Низькопрофільний циліндр направляючого столу SOLH MGF повністю взаємозамінний з відповідними аналогами SMC. Розроблений з інтегрованою концентричною направляючою втулкою великого діаметру, він порушує обмеження спрямованості традиційних подвійних напрямних циліндрів і забезпечує рівномірну ефективність проти прогину на 360° проти ексцентричних навантажень. Його загальна висота встановлення зменшена на 15% ~ 20% порівняно з серією MGQ для ультраплоскої компактної компонування. Доступні розміри отворів: φ40, φ63, φ100 мм зі стандартними короткими ходами від 30 мм до 100 мм, оптимізованими для роботи з коротким ходом у важких умовах. Вбудовані штифти, що запобігають обертанню, забезпечують надзвичайно високий допустимий крутний момент до 409 Н·м для моделі φ100, стабільні під дією ексцентричної сили з усіх напрямків без заклинювання чи зсуву, з максимальною точністю запобігання обертанню ±0,05°. Підтримується двонаправлений монтаж зверху і знизу; Т-подібні прорізи з трьох сторін корпусу дозволяють встановити магнітний перемикач з чотирьох сторін. Обладнано стандартні подвійні гумові буфери та безмасляну роботу без обслуговування. 10-префіксна версія для очищення з низьким вмістом пилу відповідає суворим вимогам напівпровідників, електроніки 3C і медичних майстерень. Приблизно на 15% легший за звичайні конструкції, він широко використовується для підняття домкратами заготовок, виштовхування зажимних пристосувань, повороту станції індексування та штовхання у важких умовах на короткі відстані, будучи ідеальним компактним пневматичним приводом, який потребує всенаправленого запобігання прогину та високого крутного моменту в обмеженому просторі для встановлення.

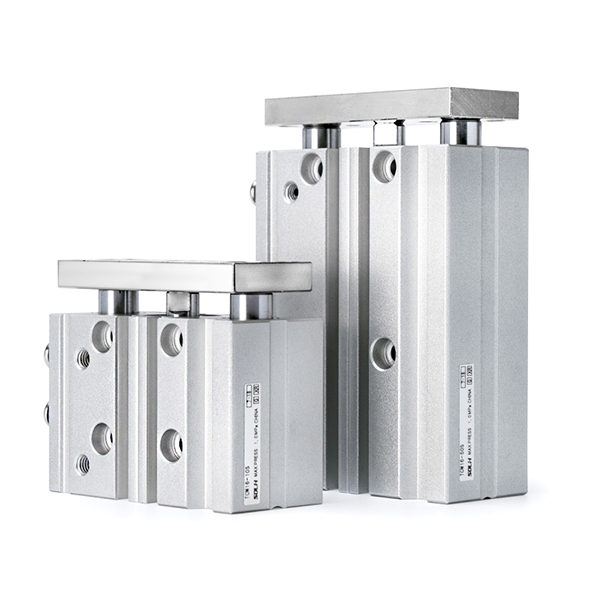

Циліндр тривісної направляючої штока серії SOLH TC є прямою заміною серії SMC MGP. Він має інтегровану тривісну структуру, що складається з двох напрямних стрижнів і центрального поршневого штока, що має надвисоку жорсткість. Його стійкість до кручення та бічна навантажувальна здатність більш ніж удвічі перевищують показники звичайних штокових циліндрів із двома напрямними, що ефективно запобігає відхиленню та позиційному зміщенню. Доступні розміри отворів варіюються від φ6 мм до 100 мм із двома варіантами серцевини: прецизійний кульковий підшипник TCL забезпечує наднизьке тертя та плавний рух для високочастотного підйому та точного позиціонування; Тип підшипника ковзання з латунного сплаву TCM має чудову зносостійкість і ударостійкість для важких навантажень, запилених середовищ і операцій зупинки конвеєрної лінії. Стандартні ходи покривають від 5 мм до 500 мм. Додаткові конфігурації включають регулювання ходу J-типу (максимальний діапазон регулювання 50 мм) і високотемпературну версію -T, яка стабільно працює від -20 ℃ до 120 ℃. Стандартні конфігурації включають вбудовані магнітні кільця, подвійні гумові буфери та безмасляну роботу без обслуговування. Інтегровані отвори для кріплення в різних напрямках і чотирибічні слоти для магнітних перемикачів, а подвійні повітряні порти зверху і збоку забезпечують гнучке розташування трубопроводів. Аксесуари для фланців і опорних кронштейнів підтримують різноманітні орієнтації установки. Діапазон робочого тиску від 0,1 МПа до 1,0 МПа, а отвори для позиціонування еталону забезпечують надійну точність повторення. Цей інтегрований привід, який широко використовується для підйому стопорів конвеєрів, обробки та обтиску друкованих плат в електроніці 3C, активації пакувальних воріт, викиду зажимних пристосувань і ексцентричного приводу вантажу, усуває потребу в окремих зовнішніх напрямних вузлах, спрощуючи механічну конструкцію з чудовою економічною ефективністю для мініатюрних точних станцій і загальної автоматизації середнього та важкого режимів роботи.

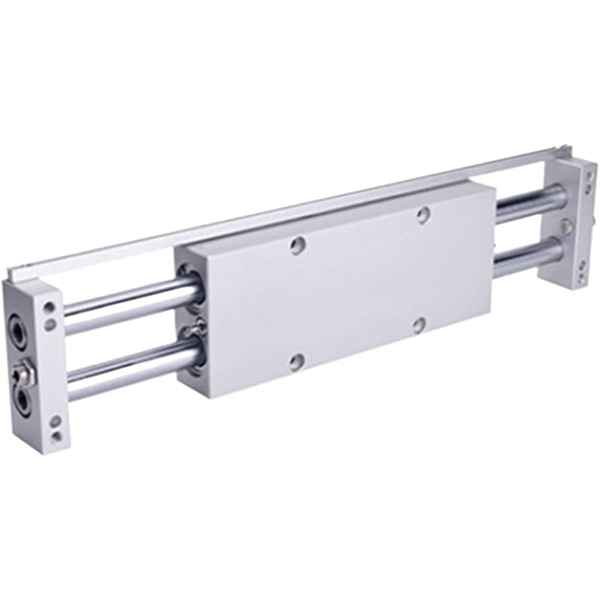

Подвійний штоковий циліндр серії SOLH CX2 служить взаємозамінною заміною стандартних моделей SMC CX2. Побудований із подвійними поршнями та симетричними подвійними поршневими штоками, він забезпечує подвійну потужність тяги порівняно з одноштоковими циліндрами такого ж діаметру та надзвичайної інтегральної жорсткості. Доступні розміри отворів охоплюють φ10, 15, 25 мм зі стандартними ходами від 25 мм до 200 мм. Стандартна версія використовує напрямні підшипників ковзання; оновлені CXWM (підшипник ковзання + гідравлічний буфер) і CXWL (кульковий підшипник + гідравлічний буфер) налаштовані для високошвидкісних застосувань із частими ударами. Симетричні подвійні стрижні забезпечують властиву механічну дію проти обертання з максимальною точністю до ±0,02° для отвору φ25, володіючи винятковою стійкістю до бічних і ексцентричних навантажень. Низькопрофільний тонкий корпус підтримує дві форми складання: нерухомий корпус циліндра з рухомою кінцевою пластиною або нерухому кінцеву пластину з рухомим корпусом циліндра. Чотири сторони монтажних отворів і тристоронні повітряні порти забезпечують гнучке встановлення та прокладку трубопроводів у вузьких обмежених просторах. Обладнано стандартні подвійні гумові буфери та безмасляну роботу без обслуговування; додаткова немагнітна версія N усуває магнітні перешкоди для випадків, чутливих до магнітного поля. Широко застосовується для точного переміщення заготовок для 3C і напівпровідникової промисловості, штовхання та підйому зажимних пристосувань, щільного розміщення циліндрів усередині компактного обладнання, зворотно-поступального приводу середнього навантаження для харчових, медичних і чистих цехів.

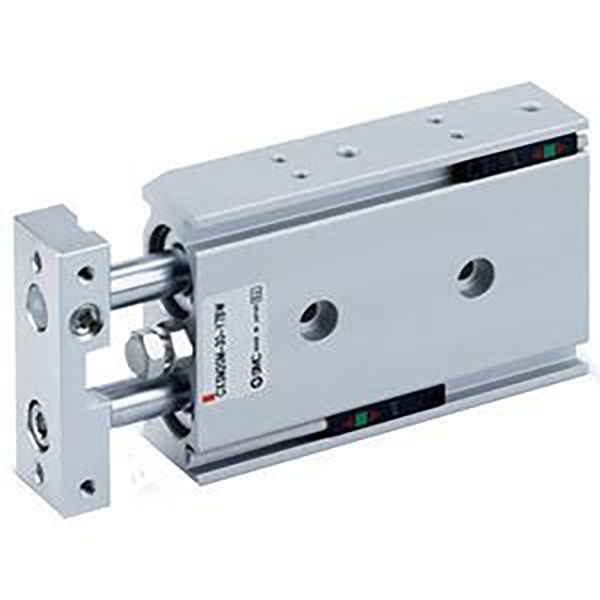

SOLH CXSJ — це оновлена ​​ультракомпактна ітерація класичних подвійних циліндрів CXS, взаємозамінних з оригінальною серією SMC CXS. Побудований із вбудованими подвійними поршнями та подвійними направляючими штоками, він забезпечує подвоєну тягу при тому самому розмірі отвору зі стабільною точністю проти обертання ±0,1°. Його загальні розміри вкорочені та звужені на 10%~20% завдяки меншій вазі, створеній спеціально для надзвичайно вузького внутрішнього розташування обладнання. Доступні чотири підмоделі: CXSJM із підшипником ковзання має чудову зносостійкість і пилонепроникність для низькошвидкісного загального позиціонування; Кульковий підшипник типу CXSJL може похвалитися наднизьким тертям і плавним рухом із максимальною швидкістю 800 мм/с для високочастотного високошвидкісного забирання та розміщення; Конструкції подвійних наскрізних стрижнів CXSJWM/CXSJWL дозволяють установку заготовки з обох кінців для двостороннього синхронного підйому та позиціонування центрування. Отвори φ6 і φ10 підтримують як осьові, так і бічні порти, тоді як інші розміри використовують лише бічні труби. Реверсивний магнітний кронштейн перемикача підтримує збірку без перешкод у 4 напрямках і симетричну установку зліва направо. Подвійні гумові буфери є стандартними; суфікс Z означає вбудовані магнітні кільця для датчиків положення, а немагнітні версії доступні для сценаріїв захисту від магнітних перешкод. Додатковий фіксатор висунення P і фіксатор втягування R можуть стабільно утримувати привід у визначених положеннях. Він широко використовується для підбору та розміщення, легкого пресування та точного обмеження позиціонування за невеликих навантажень у компактному обладнанні автоматизації для 3C та загальних виробничих ліній.
