Серія пневматичних компонентів

Ультракомпактний високоточний пневматичний столик SOLH MXJ взаємозамінний із серією SMC MXJ. Оснащений вбудованою кульковою лінійною напрямною з нержавіючої сталі, він забезпечує точність паралельності 0,005 мм і точність повторного позиціонування ±0,01 мм. Ультратонкий легкий корпус підтримує тристороннє кріплення зверху, знизу та збоку, на 30%~50% менше, ніж розсувні столики MXQ. Розміри отворів φ4,5~16 мм, оснащені двосторонніми гумовими буферами та додатковими металевими обмежувачами для регульованого ходу 0~5 мм. Симетрична конструкція забезпечує заміну трубопроводів і датчиків ліворуч і праворуч, що підходить для чистих середовищ без масла. Здатний до стабільного високочастотного короткого ходу, широко застосований для лінійного руху мікронного рівня в мікрообробці 3C, оптичному огляді, мініатюрному складанні та компактному медичному автоматизованому обладнанні.

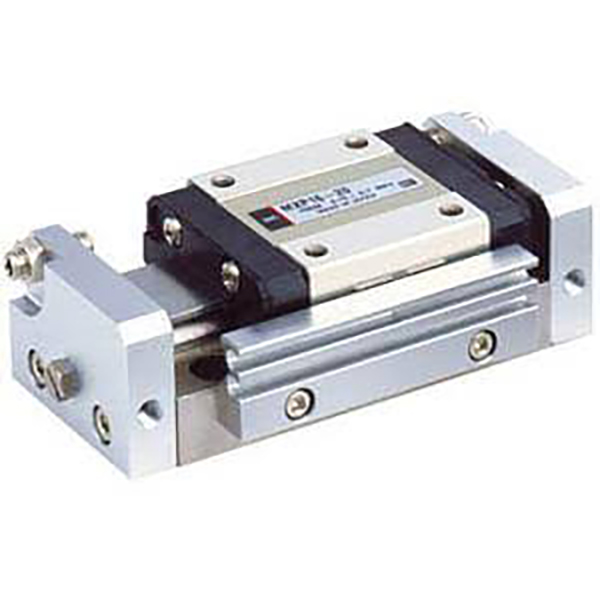

Пневматичний стіл надвисокої точності SOLH MXP взаємозамінний із серією SMC MXP. Він має інтегрований корпус із мартенситної нержавіючої сталі та вбудовану кулькову лінійну напрямну, що забезпечує паралельність ходу 0,004 мм, похибку обертання до ±0,03° та повторювану точність позиціонування ±0,01 мм. Ультравузький компактний корпус на 10–20% тонший за моделі MXJ, підтримує тристороннє кріплення та перемикання осьових/бокових труб. Розміри отворів φ6~16 мм оснащені стандартними гумовими буферами, додатковими металевими обмежувачами та гідравлічними буферами, доступними для φ8 і вище. Він підтримує безмасляне чисте середовище та стабільний високочастотний зворотно-поступальний рух. Ідеально підходить для станцій автоматизації в обмеженому просторі, які вимагають суворої точності руху, наприклад для оптичного контролю, з’єднання мікросхем, складання мікрокомпонентів і медичного обладнання преміум-класу.

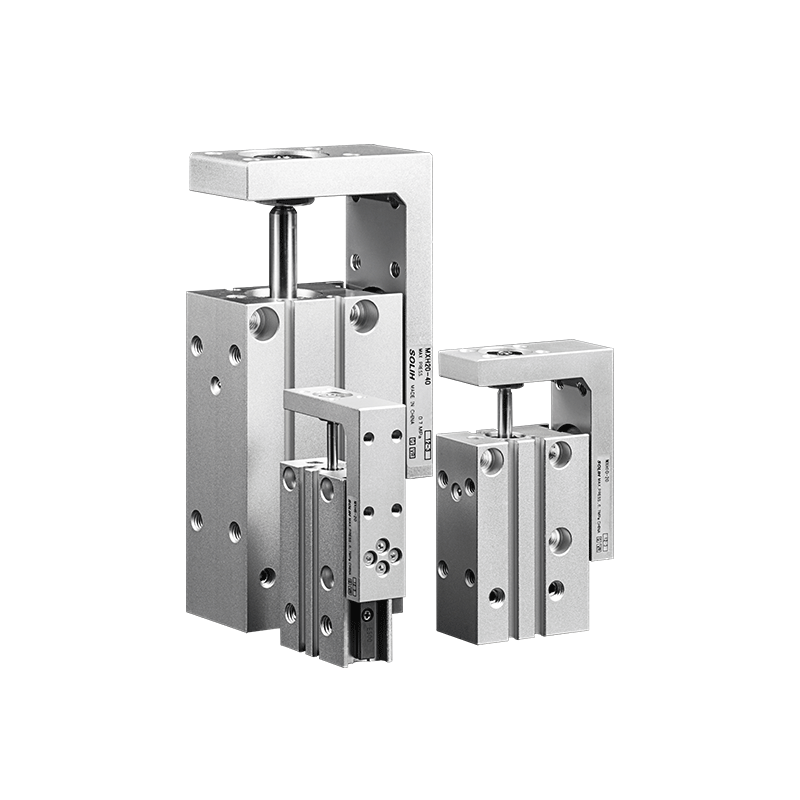

Вузький компактний пневматичний столик SOLH MXH взаємозамінний з серією SMC MXH. Приводиться в рух подвійним поршнем і оснащений циркулюючою кульковою направляючою рейкою, він має надвузький корпус, який підходить для щільного розміщення поруч. Він має чудову здатність проти зміщення та запобігання скрученню з допустимим крутним моментом приблизно в 6 разів, ніж у традиційних слайдів MXU, точністю повторення позиціонування ±0,02 мм і максимальним стандартним ходом до 60 мм. Підтримує монтаж у 4-х напрямках і труби з 3-х сторін, він оснащений вбудованим магнітом, сумісним з різними магнітними перемикачами, двосторонніми гумовими буферами та забезпечує безперервну роботу без масла. Розмір отвору φ6~20 мм, широко використовується для середньої точності високочастотної передачі компонентів 3C і невеликих пластикових деталей під консольним або однобічним навантаженням в обмеженому просторі обладнання автоматизації.

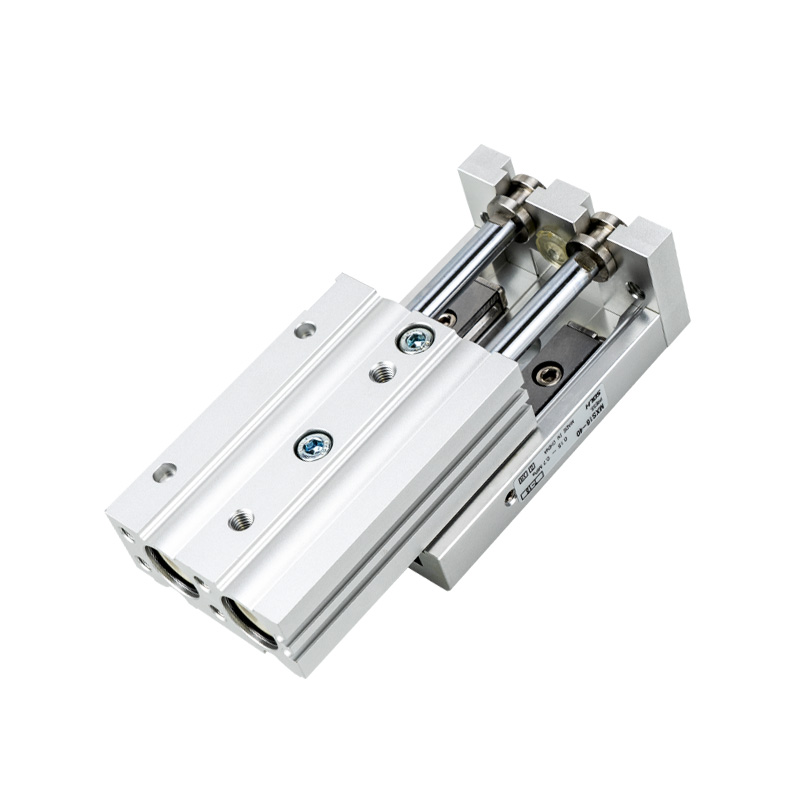

Інтегрований пневматичний стіл високої жорсткості SOLH MXS повністю взаємозамінний із серією SMC MXS. Він використовує подвійний поршневий привід і попередньо завантажені поперечні роликові напрямні для руху без зазору, забезпечуючи вдвічі більшу тягу, ніж одноциліндрові направляючі з тим самим отвором і повторюваною точністю позиціонування до ±0,01 мм. Ультратонка інтегрована структура економить 30% ~ 50% місця для установки в порівнянні з роздільним циліндром і наборами зовнішніх напрямних. Підтримується тристороннє кріплення з позиціонуючими отворами (знизу, збоку та по осі). Розміри отворів φ6~25 мм зі стандартним ходом 10~150 мм, додаткові регулятори ходу 0~5 мм. Вбудований магніт підходить для магнітних перемикачів і забезпечує роботу без масла. Широко використовується для лінійного перенесення високої жорсткості, високої точності в напівпровідникових, станціях точного складання 3C і вирівнювання оптичних компонентів.

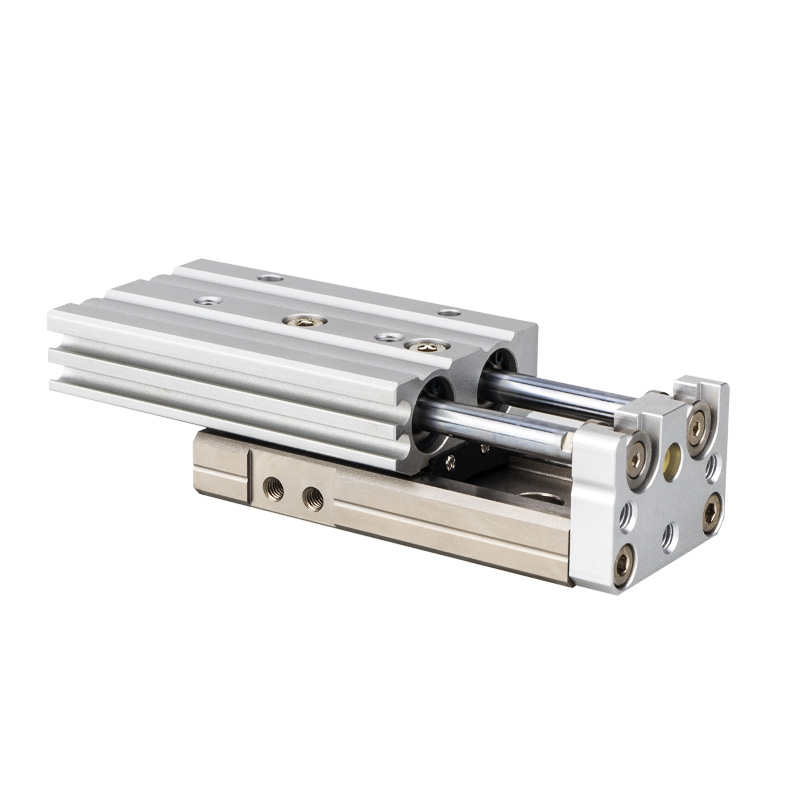

Економічний пневматичний стіл SOLH MXQ взаємозамінний з серією SMC MXQ. Він використовує подвійний поршневий привід і рециркуляційну кулькову напрямну без попереднього натягу, створений як надтонкий легкий інтегрований блок з меншою висотою та меншою вагою, ніж MXS, що забезпечує точність повторного позиціонування ±0,02 мм. Можливе тристороннє кріплення з позиціонуючими отворами (знизу, збоку та по осі). Розміри отворів φ6~25 мм, стандартний хід 10~150 мм, додаткові регулятори ходу 0~5 мм. Вбудований магніт підходить для магнітних перемикачів і підтримує роботу без масла. Будучи економічно ефективним основним лінійним приводом, він підходить для проектів, чутливих до бюджету, і широко використовується для високочастотної передачі невеликих навантажень невеликих електронних і пластикових деталей і автоматизованих складальних ліній стандартної точності.

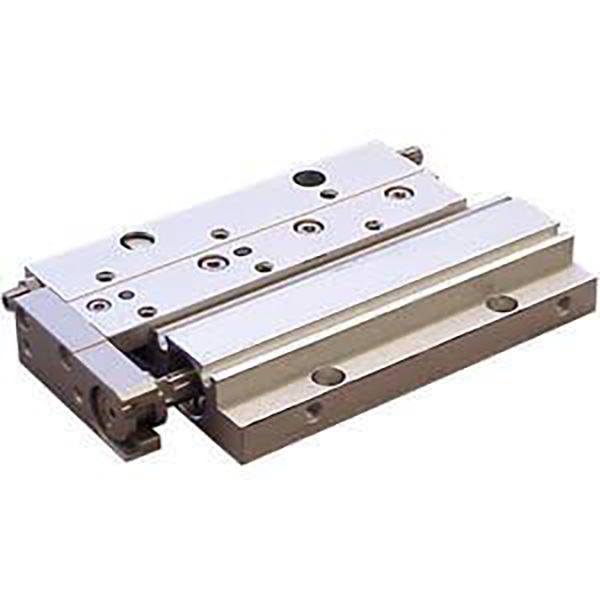

Ультратонкий пневматичний стіл високої жорсткості SOLH Richge MXF взаємозамінний із серією SMC MXF. Циліндр і поперечна роликова напрямна розташовані паралельно, висота корпусу зменшена на 40% порівняно з еквівалентними моделями MXS, що ідеально підходить для автоматизованого обладнання з обмеженим вертикальним просвітом. Він підтримує подвійне кріплення зверху та знизу з отворами для штифтів позиціонування, точністю повторення позиціонування ±0,02 мм, розмірами отворів φ8~20 мм і максимальним стандартним ходом 100 мм. Оснащений двосторонніми поліуретановими буферами як стандарт, додатковими регуляторами ходу X10/X11 і гідравлічними буферами. Вбудований магніт працює з магнітними перемикачами та забезпечує безмасляну роботу з тривалим циклом. Широко використовується для середнього навантаження з довгим ходом, наприклад для обробки модулів 3C, точного пресування та перемикання станцій.

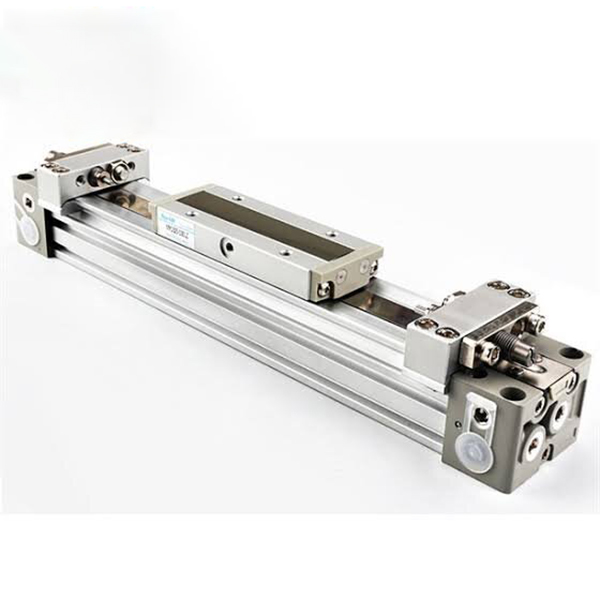

Основний безштоковий циліндр SOLH MY1B з механічним з’єднанням забезпечує повну взаємозамінність з відповідними моделями SMC. Оснащений внутрішнім ущільнювальним поясом і зовнішнім пилозахисним поясом, він скасовує зовнішній поршневий шток, загальна монтажна довжина якого близька до ефективного ходу, і економить понад 50% простору в порівнянні з циліндрами тяги. Розміри отворів варіюються від φ10 до 100 мм з максимальним ходом до 5000 мм. Посувний стіл жорстко з'єднаний з поршнем з надзвичайною стійкістю до вигину, що дозволяє здійснювати пряме кріплення навантаження без додаткових напрямних при невеликих навантаженнях. Доступна розводка в чотирьох напрямках (спереду, ззаду, збоку, знизу); моделі φ25~40 зменшують вагу на 17%. Стандартні вбудовані регульовані повітряні подушки оснащені додатковими зовнішніми гідравлічними буферами та подвійними регуляторами ходу. Попередньо зарезервовані канавки підходять для магнітних перемикачів серії D-M9, а безмасляна робота підтримується для чистих майстерень. Класифікація за вантажопідйомністю: φ10~20 для легкого режиму роботи, φ25~40 для середнього та легкого режиму роботи, φ50~63 для середнього режиму роботи, φ80~100 для важкого режиму роботи. Широко застосовується для транспортування матеріалів на великі відстані, автоматичного приведення в дію дверцят, переміщення важких заготовок під час механічної обробки та позиціонування з довгим ходом, штовхання на нестандартних лініях автоматизації як економічне універсальне лінійне рішення приводу.

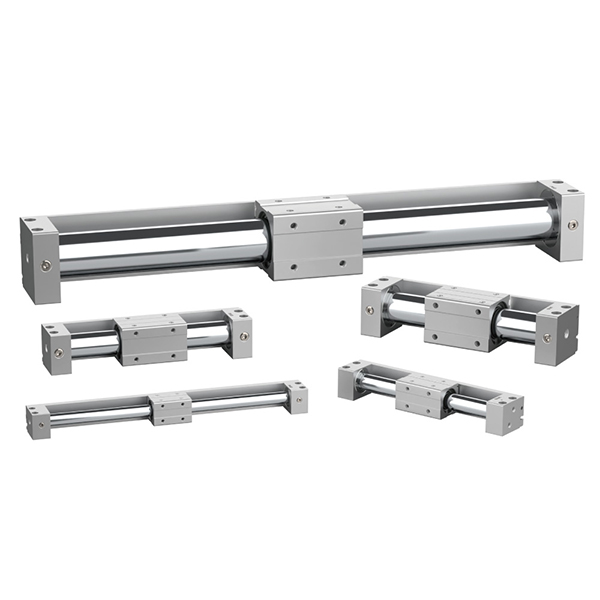

Безштоковий циліндр магнітної муфти SOLH CY3 є оновленою версією серії CY1 з повною взаємозамінністю розмірів з аналогами SMC. Він застосовує безконтактний магнітний синхронний привід між внутрішнім поршнем і зовнішньою кареткою всередині повністю закритого ствола для досягнення нульового витоку повітря та роботи без забруднення. Розміри отворів варіюються від φ6 до φ63 мм із максимальним ходом до 5000 мм, що зменшує площу установки на 50% порівняно зі звичайними циліндрами тяги. Доступні два варіанти: базовий тип CY3B, для якого потрібні кінцеві кронштейни та зовнішні напрямні, щоб уникнути ексцентричного навантаження та магнітної розв’язки; Версія CY3R для прямого монтажу, яка фіксується безпосередньо на базі обладнання для економії додаткового місця для монтажу. Подовжені зносостійкі кільця знижують мінімальний робочий тиск до 0,12 МПа. Обладнані стандартні двосторонні гумові буфери, а опціональна високошвидкісна версія X160 підтримує максимальну швидкість 1500 мм/с. Попередньо налаштовані слоти вміщують магнітні перемикачі D-M9 для зворотного зв'язку позиції. Стандартна безмасляна робота підходить для безпилових майстерень для напівпровідників, електроніки, медичної та харчової промисловості. Він справляється з легкими та середніми навантаженнями від 0,5 кг до 40 кг для переміщення заготовки на великі відстані, активації захисних дверей і компактного лінійного руху з довгим ходом у гігієнічній автоматизації.

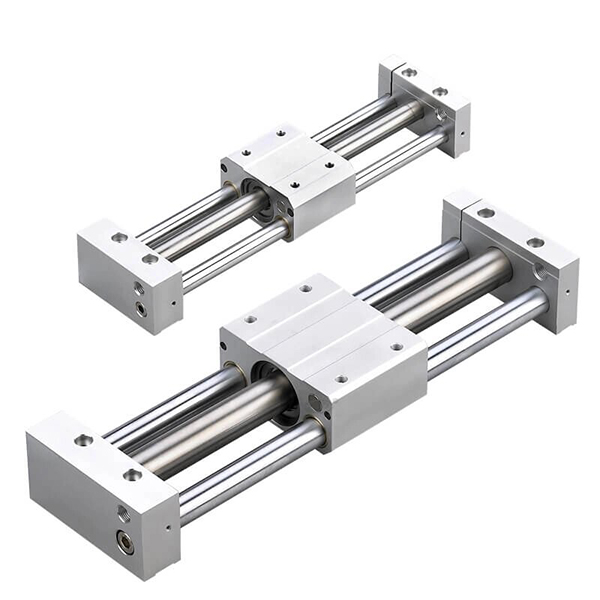

Серія SOLH CY1 — це класичний економічний безштоковий циліндр з магнітною муфтою, попередник оновленої серії CY3, повністю взаємозамінний за розмірами з оригінальними продуктами SMC CY1. Він використовує безконтактний магнітний синхронний привід і повністю закриту конструкцію стовбура з нульовим витоком повітря, що підходить для безмасляних чистих робочих середовищ електронної, медичної та харчової промисловості. Розміри отворів варіюються від φ6 до 63 мм, стандартний хід до 1000 мм і максимальний розширений хід 1500 мм з відмінною економічністю. Доступні п'ять структурних версій: базовий тип CY1B, що вимагає зовнішніх напрямних і кінцевих кронштейнів; CY1S з вбудованими підшипниками ковзання для легких навантажень без додаткових напрямних; Тип шарикопідшипника CY1L для плавного високочастотного зворотно-поступального руху; Високоточна модель CY1H із точністю повторюваного позиціонування ±0,02 мм; Низькопрофільний тип CY1F зі зменшенням загальної висоти на 29% для вузького вертикального простору для встановлення. Мінімальний початковий тиск становить 0,18 МПа, оснащений стандартними подвійними гумовими буферами та додатковими зовнішніми гідравлічними буферами, сумісними з магнітними перемикачами D-M9 і D-A9 для зворотного зв’язку сигналу положення. Він коштує дешевше, ніж серія CY3, і є економічно ефективним вибором для традиційної автоматизації з обмеженим бюджетом, включаючи передачу матеріалів у чисті приміщення, заведення захисних дверей і транспортування заготовок на середні відстані під легкими та середніми навантаженнями від 0,5 кг до 40 кг.
