Серія пневматичних компонентів

Механічний пневматичний реле тиску поршневого типу SOLH IS3000 повністю взаємозамінний з еквівалентними моделями SMC. Тиск повітря штовхає вбудований поршень, щоб активувати мікроконтактний перемикач 1NO+1NC із регульованим діапазоном тиску 0,1~0,7 МПа, гістерезисом ≤0,05 МПа та повторюваністю ±0,05 МПа. Корпус із литого під тиском алюмінію досягає класу пилонепроникності IP40, оснащений верхньою ручкою регулювання та градуйованим вікном для автономного налаштування тиску без джерела живлення. Стандартний порт Rc1/4, додаткова різьба NPT1/4, версія для монтажу прокладки IS3100 і варіант мікронавантаження IS3010, призначений для ПЛК, а також додаткова модель із світловим індикатором. Його суцільна поршнева механічна структура забезпечує виняткову стійкість до ударів і вібрації, стабільна на вібраційних живильниках, ударних молотках і штампувальних машинах без дрейфу сигналу або помилкового спрацьовування, типового для цифрових електронних перемикачів. Максимальне контактне навантаження 1 А дозволяє безпосередньо керувати мініатюрними електромагнітними клапанами або підключатися до цифрових входів ПЛК, широко застосовуваних для захисту від низького тиску основного джерела повітря, підтвердження положення затиску циліндра та пневматичного блокування безпеки для вібраційного обладнання. Він забезпечує вищу електричну навантажувальну здатність, ніж герконові вимикачі IS10, а також кращу економічну ефективність і вібраційну стабільність, ніж цифрові реле тиску ISE30A.

Безконтактний пневматичний реле тиску з герконовою трубкою SOLH IS10 повністю взаємозамінний з відповідними аксесуарами блоку обслуговування повітря SMC. Він працює за допомогою тиску повітря, що приводить в дію оснащений магнітом поршень, щоб магнітно спрацьовувати герконову трубку, демонструючи нульове механічне стирання контактів і відсутність електричних іскор, з набагато довшим терміном служби, ніж поршневі мікроконтактні перемикачі IS3000. Діапазон регулювання тиску охоплює 0,1~0,6 МПа, а гістерезис контролюється до 0,08 МПа. Бічне градуйоване оглядове віконце дозволяє калібрувати тиск в автономному режимі за допомогою викрутки без джерела живлення. Доступні два типи монтажу: IS10-01S з внутрішньою різьбою R1/8 і IS10M, який кріпиться безпосередньо на колекторах AC FRL, щоб заощадити місце в шафі. Номінальне контактне навантаження досягає 1 А для змінного/постійного струму 100 В, здатне безпосередньо керувати мініатюрними електромагнітними клапанами або підключатися до цифрових входів ПЛК. Мініатюрний і легкий, він служить недорогим монітором тиску для основної сигналізації низького тиску повітря, підтвердження повного ходу циліндра та безпечного блокування пневматичних контурів вібратора.

Багатоканальне ротаційне з’єднання SOLH MQR використовує металеве безконтактне ущільнення зазору з наднизьким обертовим моментом 0,003~0,50 Н·м. Без гумових ущільнювальних кілець, він не прилипає навіть після тривалого статичного зберігання. Доступний з 1/2/4/8/12/16 незалежними повітряними проходами без перехресних витоків, він працює під вакуумом від -100 кПа до надлишкового тиску 1,0 МПа. Підтримуючи подвійні підшипники, він досягає максимум 3000 об/хв двонаправленого обертання з до 1 мільярда обертів без обслуговування. Оснащений стандартними різьбовими портами M5 і структурою без змащування, він усуває скручування трубопроводу для з’єднань роботів, поворотних індексуючих столів і поворотних циліндрів, широко застосовуваних у вакуумній адсорбції з ротаційним зажимом і безперервної подачі повітря для електроніки, пакувальних і друкарських обертових автоматичних машин. Стаціонарний корпус повинен бути закріплений, а обертова сторона підігнана гнучкою муфтою; великі радіальні та осьові навантаження заборонені.

Мініатюрний мембранний насос SOLH PB1011A повністю взаємозамінний з еквівалентними моделями SMC PB1011. Інтегрований вбудований 3-портовий електромагнітний клапан DC24V забезпечує пряме електричне керування, тоді як варіант повітряного пілота PB1013A призначений для блокування зовнішнього обладнання. Конструкція безвального ущільнення повністю усуває витік середовища. Компоненти, що контактують із змочуванням, це додатковий поліпропілен PP або нержавіюча сталь SUS316 у поєднанні з композитними PTFE діафрагмами та ущільнювачами FKM для чудової стійкості до слабких кислот, лугів та органічних розчинників. Він забезпечує регульований потік від 8 до 2000 мл/хв, витримує в’язкість рідини до 100 мПа·с з максимальною висотою сухого всмоктування 2,5 м, працює з рівнем шуму нижче 64 дБ(А) і досягає терміну служби діафрагми 30 мільйонів циклів. Порти рідини використовують стандартну різьбу Rc1/8 з додатковим NPT1/8; У портах подачі та випуску повітря використовується мініатюрна різьба M5. Встановлення вимагає випуску рідини вгору, щоб уникнути повітряних пробок. Широко використовується для мікрохімічної передачі рідини в напівпровідникових і фотоелектричних лініях, подачі медичних біохімічних реагентів, подачі друкарської фарби та клею, а також для точного дозування хімікатів для обладнання для очищення води в навколишньому середовищі.

Безпотужне механічне пневматичне електричне реле SOLH VR3200/VR3201 повністю взаємозамінне з відповідними моделями SMC. Він перетворює сигнали тиску повітря в сигнали сухого контакту 1NO+1NC без зовнішнього джерела живлення для блокування ПЛК, моніторингу тиску та сигналізації про несправності, з регульованим тиском тригера в діапазоні від 0,1 до 1,0 МПа та вбудованим мікроперемикачем високого навантаження. Доступні три варіанти: відкритий VR3200 для сухих безпилових шаф управління; повністю герметичний IP44, захист від крапель VR3201 для вологих і запилених верстатів і виробничих ліній; Сертифікований CE VR3202 зі спеціальною клемою заземлення для сильних електромагнітних перешкод і експортного обладнання. Оснащений стандартним повітрозабірником Rc1/8, латунним корпусом клапана, поршнем з поліетиленового поліетилену, поворотною пружиною з нержавіючої сталі та ущільненням з нітрієвого каучуку, він широко використовується для підтвердження тиску затиску циліндра, зворотного зв’язку негативного тиску вакуумного патрона, попередження про низький тиск основного джерела повітря та перетворення сигналу у вибухонебезпечних майстернях без електронних датчиків.

Пневматичний вихлопний глушник серії SOLH AN повністю взаємозамінний з еквівалентними глушниками SMC, охоплюючи повний діапазон розмірів від мікрорізьби M5 до великого отвору Rc2", доступний у версіях із вогнестійкої спеченої смоли та високотемпературного спеченого мідного металу. Він забезпечує зниження шуму на 25~35 дБ(A). Двошарова композитна структура ефективно пригнічує Високошвидкісний вихлопний шум від електромагнітних клапанів і циліндрів, блокує розбризкування масляного туману і підтримує низький зворотний тиск вихлопних газів без уповільнення роботи приводів Модельний ряд підходить для електромагнітних клапанів, циліндрів і централізованих випускних колекторів, які класифікуються на мікро-, середні та промислові моделі з великим діаметром повітря, з метричними, Rc, NPT і вставними варіантами з’єднання. Засмічені серцевини глушників можна очистити шляхом зворотного продування повітря, служачи важливими аксесуарами для зменшення шуму для всіх пневматичних схем.

Пневматичні манометри серії SOLH G призначені для вимірювання стисненого повітря, розділені на тип G із задньою різьбою для монтажу на панелі та тип GA з боковою різьбою для монтажу на трубі. Розміри циферблатів варіюються від φ15 до φ63 з діапазоном вимірювання 0,2~1,5 МПа. Стандартна точність становить ±3% від повної шкали, тоді як міні G15 і G27 досягають ±5% від повної шкали. Варіанти L, оснащені червоно-зеленими обмежувальними кільцями, забезпечують інтуїтивну візуальну ідентифікацію стану тиску; великий циферблат G53-L і G63-L гарантують чітке зчитування на великій відстані. З’єднувальні різьби включають M5, R1/16, R1/8 і R1/4. Стандартні латунні фітинги постачаються, а чисті версії без вмісту міді без масла є додатковими для напівпровідникових ланцюгів високочистого газу. Датчик має корпус із цинкового сплаву/нікельованого алюмінію та вікно з ударостійкого полікарбонату. Широко сумісні з електромагнітними клапанами, регуляторами та обладнанням автоматизації для моніторингу тиску повітря в режимі реального часу, усі розміри повністю взаємозамінні з імпортованими еквівалентними манометрами.

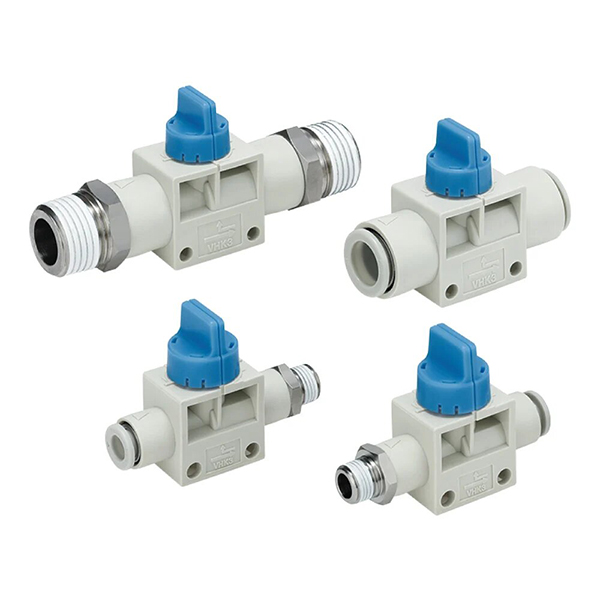

Ручний клапан SOLH VHK включає 2/2-ходовий запірний і 3/2-ходовий типи скидання тиску, повністю взаємозамінні з оригінальними клапанами SMC VHK. Завдяки використанню власно розробленого прецизійного тарельчатого ущільнення, вогнестійкого PBT корпусу та мідної котушки, він масово виробляється автоматично з достатніми точковими поставками. Він має обертовий механізм із низьким крутним моментом на 90° та велику кількість вставних/різьбових з’єднувачів. 3/2-ходова версія автоматично випускає залишковий тиск, широко застосована для скидання безпеки перед електромагнітними клапанами, перемикання вакуумного контуру та керування повітрям у відгалуженнях у компактних мініатюрних пневматичних системах.

Пневматичний ножний педальний клапан SOLH 4F має інтегрований литий під тиском алюмінієвий корпус і повністю взаємозамінний з еквівалентними моделями AirTAC. Створений за власно розробленою технологією подвійного ущільнення вихлопу, він масово виробляється на автоматизованих складальних лініях із достатніми запасами на місці та постійними глобальними поставками. Доступний у версіях із самовідновленням, самоблокуванням і захисним кожухом із захистом від пилу та бризок IP54, він широко контролює зворотно-поступальний рух циліндрів подвійної дії для штампування, клепки та налагодження схем на місці. Високий потік повітря забезпечує швидку реакцію, ударостійка конструкція підходить для важких і частих кроків у промислових цехах.
